تیغه چینی با هبلکس
دیوارچینی با بلوک هبلکس در سال های اخیر مورد توجه فراوانی واقع شده و استفاده از این بلوک در پروژه های ساخت و ساز، افزایش فراوانی یافته است. دیوار چینی با بلوک هبلکس از مزایایی چون کاهش وزن سازه، عایق سرما و گرما و اجرای ساده برخوردار است. فرآیند دیوار چینی با بلوک و چسب ساده و سریع است اما نکاتی دارد که در صورت عدم توجه کارایی دیوار را به مخاطره می اندازد. نکته اصلی حین دیوارچینی هبلکس توجه به بحث رطوبت است. پیش از اجرا نیاز است بلوک هبلکس زنجاب شود. نکته دیگر بحث استفاده از عایق های حرارتی و صوتی مانند پلی یورتان یا پشم سنگ در قاب نصب دیوار است. استفاده از چسب و ملات با ترکیبات استاندارد نیز نقش مهمی در دیوار چینی هبلکس خواهد داشت. در ادامه مراحل تیغه چینی با هبلکس قدم به قدم ارائه شده است.
اگرچه ممکن است در نگاه اول قیمت دیوار هبلکس زیاد به نظر برسد، اما مزایای زیاد آن اجرای هبلکس را مقرون بصرفه نموده است. از شناخته شده ترین و پرکاربردترین برندهای این محصول می توان به اردکان هبلکس ، بلوک ساروج و هبلکس رضوی اشاره کرد. به منظور خرید هبلکس در شهرهای مختلف ایران از جمله خرید از کارخانه بلوک هبلکس اصفهان ، هبلکس همدان ، هبلکس بیرجند و … استعلام قیمت برندهای مختلف همچون قیمت پرین بتن نیشابور می توانید با کارشناسان عمران مدرن در ارتباط باشید.
برای محاسبه قیمت دیوار چینی هبلکس باید هزینه چند مورد از جمله قیمت بلوک هبلکس، قیمت چسب هبلکس، هزینه وال پست و دستمزد اجرای دیوارچینی را در نظر گرفت. با محاسبه هر یک از این موارد قیمت دیوارچینی هبلکس در نیمه دوم سال ۱۴۰۴، بین ۶۰۰,۰۰۰ تومان تا ۶۵۰,۰۰۰ تومان به ازای هر مترمربع دیوار چینی است. این مبلغ در برابر هزینه دیوار چینی با بسیاری از مصالح دیگر برابر یا حتی کمتر می باشد. قیمت دیوار چینی هبلکس به دستمزد بنا نیز بستگی دارد.
قیمت بلوک ۱۵ برای دیوارچینی هبلکس به ازای هر متر مربع حدودا ۲۵۲,۰۰۰ تومان است. هزینه چسب نیز برای دیوار چینی با بلوک چسب به ازای هر متر مربع حدودا ۵۰,۰۰۰ تومان می باشد.
بتن هلبکس یا همان بتن هوادار اتوکلاو به دلیل نوع ساخت، وزن پایینی دارد. درنتیجه دیوار چینی با بلوک هبلکس سبب کاهش وزن ساختمان و سبک سازی سازه خواهد شد. این سبک سازی کاهش بار مرده ثقلی سازه و افزایش مقاومت آن در برابر بارگذاری های جانبی را در پی دارد.
این بلوک ها عایق بسیار مناسبی در برابر سرما و گرما هستند و از اتلاف حرارت بر اثر تبادل دمایی، تا حد بسیار زیادی جلوگیری می کنند. در آخر نیز دیوار چینی هبلکس به دلیل سرعت اجرای بالا و نیاز به نیروی کار کمتر، سبب افزایش سرعت و بهره وری می شود.
برای مشاهده مقالات بیشتر در مورد بلوک هبلکس به لینک های زیر مراجعه کنید:
مراحل دیوار چینی هبلکس به شرح زیر است. لازم به ذکر است که پیش از آغاز تیغه چینی با هبلکس ، باید این بلوک ها را زنجاب نمود.
آماده سازی فونداسیون: فونداسیون باید همسطح و استوار و دیوارها کاملا قائم و با شاقول چک شود.
برش و شکلدهی (در صورت نیاز): بلوک هبلکس ممکن است نیاز به برش در اندازه های متناسب با ابعاد خاص دیوار داشته باشند. این کار را می توان با یک اره کاربید مجهز به تیغه الماس انجام داد.

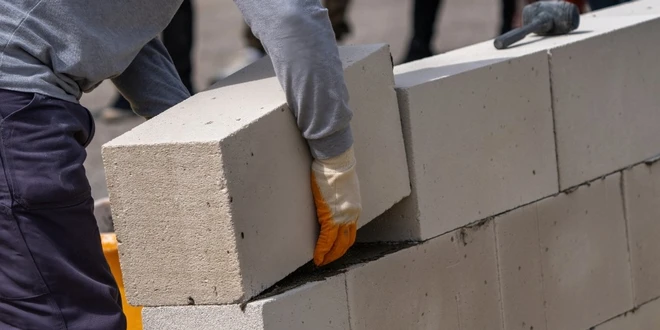

دیوار چینی با هبلکس: بلوک های هبلکس بالای یک بستر ملات و با فاصله از هم قرار می گیرند تا امکان استفاده از چسب بر روی درزهای عمودی فراهم شود. سپس بلوک ها به آرامی در جای خود قرار می گیرند تا با استفاده از پتک لاستیکی از محکم شدن آن اطمینان حاصل شود.
چسب هبلکس: اتصالات عمودی بین بلوک های هبلکس با چسب مخصوص AAC پر می شود که برای استفاده با بلوک های AAC طراحی شده است. مواد چسب باید به طور یکنواخت پخش و صاف شود تا با استفاده از ماله ای با ابعاد مختلف که متناسب با اندازه بلوک های AAC است، از وجود لایه ای تمیز و یکنواخت اطمینان حاصل شود.
در لیست زیر مجموعه دستور العمل های دیوارچینی با بلوک هبلکس را مشاهده می کنید.
1 – چیدمان بلوک هبلکس تنها باید بر روی زمین صاف و تراز شده انجام گیرد.
2 – اتصال بلوک ها با مواد شیمیایی با ضخامت ۳ الی ۴ میلی متر و یا با ملات سیمانی با نسبت ۱ به ۶ انجام شود.
3 – پیش از دیوار چینی با هبلکس ، بلوک را در آب قرار داده و سریعا خارج کنید و یا سطح آن را به آب آغشته کنید.
4 – بلوک را با ملات سیمانی معمولی به اندازه ۱۰ الی ۱۲ میلی متر و یا ملات درزبندی به اندازه ۳ الی ۴ میلی متر محدود کنید.
5 – در حین دیوار چینی هبلکس ، مقاوم سازی را فراموش نکنید.
6 – عمل آوری تنها برای اتصال با ملات سیمانی نیاز بوده و برای ملات های آماده نیازی به عمل آوری نیست.
در این بخش معیارهای دیوارچینی با بلوک هبلکس بسته به نوع کاربرد آن ارائه شده است. اگر کنترل لرزه ای مورد نظر ضرورت داشته باشد، دیوار و اتصالات آن باید تحت اثر نیروهای اینرسی کنترل شود. علاوه بر این با توجه به حساس بودن دیوار به جابجایی، بررسی جابجایی نسبی سیستم سازه ای در بردارنده دیوار و اثر آن در رفتار دیوار نیز ضروری می باشد. اتصالات دیوارچینی با بلوک هبلکس باید با روش های مناسب که در این دستورالعمل ارائه شده است، طراحی و اجرا گردند. در صورتیکه دیوار و اتصالات آن معیار جابجایی نسبی را براورده نکند باید نسبت به تقویت اتصالات یا کاهش دریفت طراحی طبقات به منظور کاهش جابجایی ها تا حدی که دیوار و اتصالات آن قابلیت تحمل آن را داشته باشند اقدام نمود. در ادامه معیارهای پذیرش لرزه ای دیوار چینی هبلکس و اجزای متصل به آن ارائه شده است.
دیوار خارجی حساس به جابجایی و شتاب است و دیوارهای خارجی ساخته شده از بلوک AAC در صورتیکه از بالا و پایین به کف طبقات متصل شوند، تحت اثر بارگذاری ناشی از تغییر شکل های سرویس ناشی از بارهای ثقلی و بارگذاری داخل صفحه ناشی از زلزله قرار می گیرند. این مسئله با توجه به اتصال نمای خارجی به آنها و انتقال بار آن به دیوار دارای اهمیت بوده و بر اثر تغییر شکل های به وجود آمده در سازه، ممکن است دیوار دچار ترک خوردگی برشی، تاب خوردگی و شکست شود و نمای قرار گرفته بر روی آن ممکن است از دیوار جدا گردد. بارگذاری خارج از صفحه روی این دیوار ها می تواند منجر به ترک خوردگی خمشی، خرابی محل اتصال دیوار به سازه و در نهایت فروپاشی گردد.
با توجه به حساسیت دیوارها به جابجایی های وارده توصیه می شود که در دیوارچینی با هبلکس در سازه های با صلبیت بالا (دریفت نسبی کم) مانند سازه های دارای دیوار برشی بتنی نیز این جدا سازی لحاظ شود. این دیوارها را می توان با ایجاد درز پیوسته بین آنها و سازه محیطی محافظت کرد. برای این دیوارها باید اتصالاتی در نظر گرفت که قابلیت حرکت داخل صفحه و گیرداری خارج از صفحه را به دیوار بدهند.
دیوار چینی با بلوک هبلکس برای دیوارهای خارجی باید قادر به تحمل نیروهای برون صفحه ای محاسبه شده و حداکثر تغییر مکان مجاز طبق این بند در صورت عدم جداسازی دیوار از سازه در جهت داخل صفحه باشند. مقدار تغییر مکان نسبی مجاز برای این دیوارها برابر ۰.۰۱ می باشد. در صورت جداسازی دیوار از قاب که جزئیات دقیقی در آیین نامه دیوارچینی با بلوک هبلکس دارد، نیازی به کنترل معیار تغییر شکل نخواهد بود. فاصله جداسازی از ستون ها به اندازه حداقل ۰.۰۱ ارتفاع آزاد دیوار یا حداکثر دریفت طبقه براساس تحلیل سازه براساس استاندارد ۲۸۰۰ است.
برخی ملاحظات برای دیوار چینی با بلوک هبلکس به شرح زیر است:
زلزله سبب تغییر بارگذاری ثقلی داخل صفحه و تغییر شکل حین بهره برداری می شود.
تیغه ها و دیوار چینی بلوک هبلکس برای دیوارهای داخلی، حساس به جابجایی و شتاب هستند. تیغه های ساخته شده از بلوک AAC در صورتیکه از بالا و پایین به کف طبقات متصل شوند ، زلزله سبب تغییر بارگذاری ثقلی داخل صفحه و تغییر شکل حین بهره برداری می شود.
بر اثر تغییر شکل های به وجود آمده در سازه، ممکن است دچار ترک خوردگی برشی، تابخوردگی و شکست شوند و سطح اندودکاری روی آنها ممکن است ترک خورده یا از دیوار جدا گردد.
این تیغه ها تحت اثر بارگذاری خارج از صفحه ممکن است دچار ترک خوردگی خمشی، خرابی محل اتصال دیوار به سازه و فروپاشی شوند. در مواقعی که از پارتیشن ها به عنوان مهار جانبی برای لوله کشی، اتاقک های الکتریکی، قفسه ها و اعضای غیرسازه ای دیگر استفاده شود، خرابی پارتیشن می تواند سبب آسیب دیدگی این اعضا گردد.
در مورد پارتیشین داخلی، اگر فرض بر این باشد که دیوارهای خارجی از سقف و ستون جدا شوند؛ فاصله ی این جداسازی باید برابر با حداکثر خیز درازمدت و حدود ۲ سانتی متر باشد. همچنین فاصله ی جداسازی از ستون ها باید دست کم ۰.۰۱ ارتفاع آزاد دیوار ( یا برابر با حداکثر دریفت طبقه بر اساس تحلیل سازه استاندارد ۲۸۰۰) باشد.
با توجه به حساسیت دیوارهای سبک به جابجایی های وارده توصیه می شود که در سازههایی که صلبیت بالا و دریفت نسبی کم دارند، مانند سازه های دارای دیوار برشی بتنی، همچنان این جدا سازی اعمال گردد.
تیغه ها باید قادر به تحمل نیروهای برون صفحه ای باشند. حداکثر تغییر مکان مجاز در صورت عدم جداسازی دیوار از سازه در جهت داخل صفحه مشخص شده است. مقدار تغییرمکان نسبی مجاز برای این دیوارها برابر ۰.۰۱ خواهد بود و در صورت جداسازی دیوار از قاب با جزییات ارائه شده در این دستورالعمل نیازی به کنترل معیار تغییر شکلی نیست. فاصله جداسازی از ستون ها به میزان حداقل ۰.۰۱ ارتفاع آزاد دیوار یا حداکثر دریفت طبقه براساس تحلیل سازه طبق استاندارد ۲۸۰۰ است.
