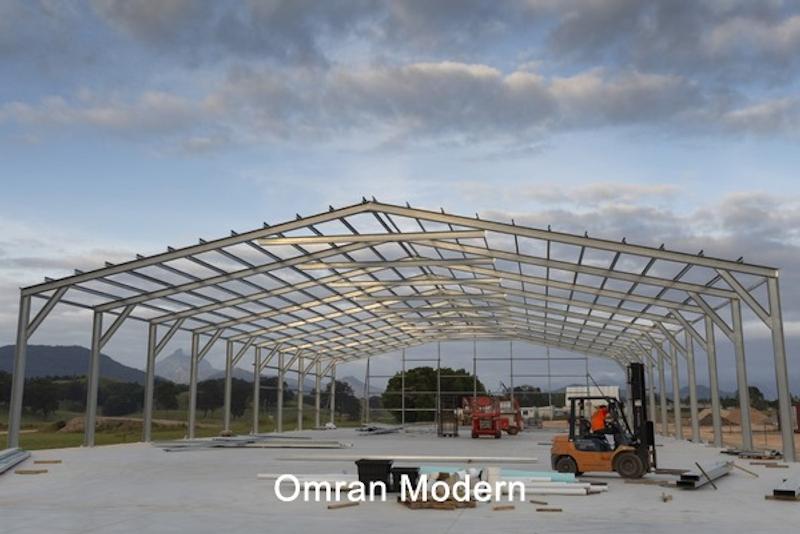

ساخت سوله تیر ورقی

سوله به فضاهای سرپوشیده با دهانه بزرگ گفته می شود که با اهدافی همچون ساخت سالن ورزشی، سردخانه، آشیانه هواپیما و ... مورد استفاده قرار می گیرند. سوله ها به سه دسته کلی تیر ورقی ، خرپایی و یو بی ام (UBM) تقسیم بندی می شوند. در ساخت سوله تیر ورقی که از قدیمی ترین انواع سوله می باشند، از تیر ورق های فولادی استفاده می گردد. این سوله ها را با نام سوله سنگین نیز می شناسند.

اجزای تشکیل دهنده سوله تیر ورقی شامل ستون، رفتر، استرات، لاپه (پرلین)، انواع مهاربندها و ... می باشد. اصلی ترین جزو اسکلت سوله تیر ورقی ، ستون ها هستند که بر روی صفحه ستون اجرا می شوند. رفتر ها نیز المان های هشتی شکل سقف سوله می باشند. در ساخت سوله تیر ورقی از استرات ها به منظور اتصال قاب های متوالی استفاده می گردد. پرلین جزو اتصالات فرعی سوله بوده و از مهاربندها نیز برای افزایش استحکام سوله استفاده می شود.

هزینه ساخت سوله تیر ورقی

ابعاد سوله از مهم ترین عوامل موثر بر هزینه ساخت سوله تیر ورقی می باشد. با افزایش ابعاد سوله متریال بیشتری برای ساخت آن لازم بوده و در نتیجه هزینه خرید مصالح اولیه ساخت نیز افزایش می یابد. شیب سقف، وزن سوله ، نوع و کیفیت مصالح مصرفی نیز بر روی هزینه تمام شده ساخت سوله تیر ورقی موثر است. با افزایش کیفیت مصالح مورد استفاده، هزینه های تمام شده نیز افزایش می یابد.

از دیگر عوامل تاثیرگذار بر روی هزینه ساخت سوله می توان به میزان مهارت تیم ساخت و نوع منطقه برای ساخت سوله اشاره نمود. در صورتی که تراکم خاک کم باشد، نیاز به فونداسیون بزرگتری بوده و هزینه ها افزایش می یابد.

نحوه ساخت سوله تیر ورقی

یکی از اولین گام ها در اجرای هر سازه ای ، طراحی آن می باشد. در طراحی سوله تیر ورقی باید مواردی همچون نوع کاربری، ابعاد دهانه و .... را مدنظر قرار داد. برای ساخت سوله تیر ورقی پس از طراحی آن، ورق های فولادی با توجه به نقشه های اجرایی برش زده می شوند. پس از برش ورق ها در ابعاد مورد نظر، آنها را به یکدیگر متصل می نمایند. بدین منظور از جوشکاری استفاده می گردد.

در گام بعدی قاب ها و ستون های ساخته شده به محل پروژه منتقل شده و برای اتصال آنها به یکدیگر از جوش (جوشکاری CO₂) و یا پیچ و مهره استفاده می گردد.

مزایای ساخت سوله تیر ورقی

از مهم ترین مزایای ساخت سوله تیر ورقی امکان نصب جرثقیل سقفی و ستونی می باشد. این در حالی است که این امکان در سوله UBM وجود ندارد. همچنین امکان اجرای آن به صورت طبقاتی نیز وجود دارد. امکان بازیافت قطعات، از دیگر مزایای ساخت سوله تیر ورقی می باشد. سوله های تیر ورقی پیچ و مهره را می توان به راحتی دمونتاژ کرده و جابه جا نمود.

معایب ساخت سوله تیر ورقی

سوله تیر ورقی نسبت به سایر سوله ها وزن بیشتری داشته و بر این اساس نیازمند فونداسیون قوی تری می باشد. این امر موجب افزایش هزینه های ساخت و ساز می گردد. از دیگر معایب ساخت سوله تیر ورقی می توان به مقاومت و استحکام کمتر آن نسبت به سوله های خرپایی اشاره نمود. همچنین ساخت این سوله در دهانه های بزرگ دارای محدودیت می باشد. این محدودیت ناشی از وزن بالای این سوله می باشد. به طوری که بهتر است تنها در ساخت سوله های با دهانه کمتر از ۱۵ تا ۲۰ متر از این روش استفاده نمود. در دهانه بزرگتر بهتر است که از سوله های خرپایی استفاده گردد.
