اجرای سقف یوبوت

سقف یوبوت (U-boot) نوعی دال بتنی دو طرفه مجوف می باشد. در اجرای سقف یوبوت از قالب های ماندگاری که با نام قالب یوبوت شناخته می شوند، استفاده می گردد. استفاده از این قالب ها، موجب حذف بتن غیر سازه ای و کششی شده و در نتیجه سبب کاهش بار مرده ساختمان می شود. قالب های یوبوت دارای انواع مختلفی همچون قالب یوبوت تک، دوبل، پلی استایرن و قالب یوبوت اصلاح شده می باشد.



نحوه اجرای سقف یوبوت

به طور کلی مراحل اجرای سقف یوبوت شامل بستن قالب تخت زیرین دال ، اجرای شبکه آرماتور پایینی دال ، چیدن قالب های یوبوت (با توجه به نقشه های طراحی شده) ، اجرای شبکه آرماتور بالایی دال ، بتن ریزی و در نهایت باز کردن قالب ها می باشد.

اجرای سقف یوبوت

 قالب یوبوت



در اولین گام، قالب بندی زیرین دال انجام می شود که بدین منظور از قالب هایی با جنس فلز، کارتن پلاست، چوب، پلی وود و مواردی از این قبیل استفاده می گردد. مرحله دوم اجرای سقف یوبوت ، بستن شبکه آرماتور پایین دال با در نظر گرفتن کاور استاندارد بتن می باشد. این عملیات به صورتی انجام می شود که حداقل یک میلگرد مابین تمام قالب های یوبوت قرار گیرد. فاصله بین میلگردها غالبا ۲۰ سانتی متر در نظر گرفته می شود.

پس از آن قالب ها مطابق با نقشه های طراحی شده جاگذاری می شوند. به منظور ثابت کردن قالب ها در جای خود، از اسپیسر استفاده می گردد. این اسپیسرها علاوه بر نگهداری قالب ها کنار یکدیگر، فاصله بین آنها را نیز تنظیم می کنند. مرحله چهارم اجرای سقف یوبوت ،‌ اجرای شبکه آرماتور بالای دال می باشد. این میلگردها در دو جهت عمود بر هم اجرا می شوند. میلگردهای تقویتی نیز در این مرحله اجرا می شوند.

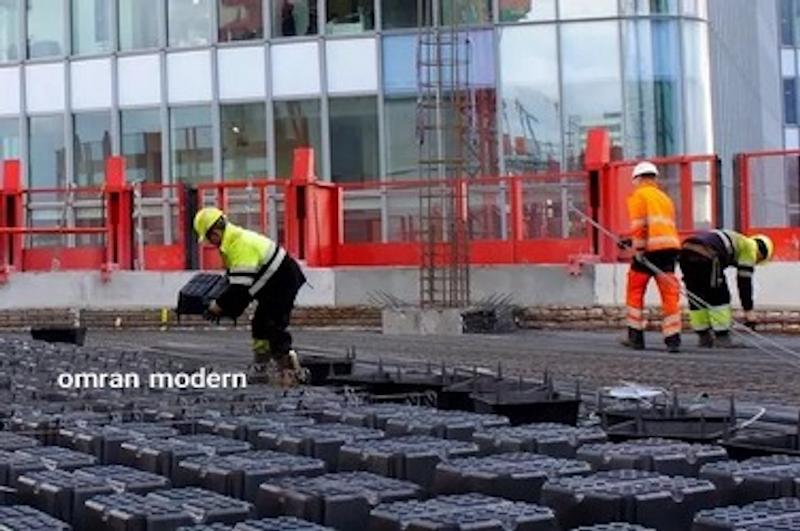

اجرای سقف یوبوت

 چیدن قالب های یوبوت



پس از اجرای شبکه آرماتور بالایی، اقدام به بتن ریزی سقف می نمایند. بهتر است که عملیات بتن ریزی در دو مرحله انجام شود. در مرحله اول بتن ریزی ، از روان کننده استفاده گردیده و بسته به اندازه پایه قالب ها، بتن به ضخامت ۵ تا ۱۰ سانتی متر ریخته می شود. پس از آن اقدام به ویبره کردن بتن می نمایند تا بتن تمام زیر سطح قالب ها را پر کند. لایه دوم بتن پیش از گیرایی کامل لایه اول و تا رسیدن به ضخامت مورد نظر ریخته می شود. در آخرین مرحله از اجرای سقف یوبوت و پس از گیرش بتن، قالب را از زیر سقف باز می کنند.



نکات اجرایی سقف یوبوت

مهم ترین نکات اجرایی سقف یوبوت به شرح زیر می باشد:

Ø      در اجرای سقف یوبوت ، قالب بندی باید با در نظر گرفتن مقداری خیز منفی مجاز انجام شود.

Ø      بستن آرماتورها باید به گونه انجام شود که حتما مابین دو قالب یک میلگرد قرار گیرد.

Ø      چیدن قالب ها مطابق با نقشه های اجرایی شده از اهمیت بالایی برخوردار است.

Ø      قالب های مورد استفاده در اجرای سقف یوبوت معمولا تا ۸۰ کیلوگرم قابلیت تحمل بار دارند. بنابراین باید از اعمال بارهای بیشتر از این مقدار پرهیز نمود.

Ø      زمان قالب برداری باید با توجه به ضوابط آیین نامه ای و با در نظر گرفتن درجه حرارت هوا تعیین گردد.



نحوه اجرای سقف یوبوت

 بتن ریزی سقف یوبوت



مزایای اجرای سقف یوبوت

از مهم ترین مزایای اجرای سقف یوبوت ، کاهش وزن سقف و سازه می باشد. این امر به ویژه در هنگام وقوع زلزله از اهمیت بالایی برخوردار است. به دلیل کاهش وزن سازه ، بار کمتری به فونداسیون وارد شده و به این ترتیب می توان عمق فونداسیون را کاهش داد. این موضوع در نهایت کاهش هزینه های مربوط به اجرای فونداسیون را در پی خواهد داشت. استفاده از قالب در اجرای این سقف ، سبب کاهش مصرف بتن و میلگرد می شود. اجرای سقف یوبوت امکان اجرای دهانه های بلندتر را فراهم نموده و در نتیجه موجب آزادی عمل بیشتر در طراحی می گردد.



معایب اجرای سقف یوبوت

اجرای سقف یوبوت در دهانه های کوچک، مقرون به صرفه نمی باشد. عملیات بتن ریزی باید با دقت بسیار بالایی انجام شود، زیرا بتن ریزی نامناسب سبب آسیب به قالب ها و نفوذ بتن به درون آنها و همین طور عدم پوشش کامل بتن تا کف قالب می شود. در اجرای سقف یوبوت اتصال قالب ها باید به درستی انجام شود؛ در غیر این صورت امکان بلند شدن آنها وجود دارد.



اجرای سقف یوبوت

 اجرای سقف یوبوت



قیمت سقف یوبوت

قیمت سقف یوبوت وابسته به عوامل مختلفی همچون تعداد طبقات و متراژ اجرایی، نوع و قیمت قالب مورد استفاده، اجرت اجرا و ... می باشد. از آنجایی که اجرای سقف یوبوت موجب کاهش مصرف مصالح، عدم نیاز به سقف های کاذب و … می گردد، می توان انتظار داشت که اجرای این سقف در دهانه های بزرگ و ابعاد زیاد نسبت به بسیاری از سقف های دیگر کاهش هزینه ها را در پی داشته باشد.
