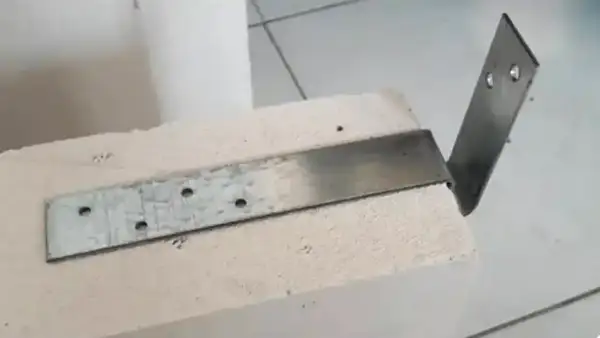

انواع اتصالات بلوک هبلکس نقش اساسی در استحکام و دوام سازه دارند. از آن جا که بلوک هبلکس به دلیل ساختار سلولی و وزن سبک، قابلیت میخ پذیری و برش کاری بالایی دارد، اجرای صحیح اتصالات در آن اهمیت دوچندان پیدا می کند.
به همین دلیل، برای ایجاد اتصال مطمئن بین بلوک ها و همچنین اتصال آن ها به دیگر بخش های سازه، از بست های مخصوص و استاندارد استفاده می شود. این بست ها شامل بست رادیکالی، بست تخت، بست ال و بست کرکره ای هستند که هرکدام با توجه به نوع کاربرد، شرایط اجرا و محل قرارگیری، عملکرد ویژه ای ارائه می دهند.
در ادامه قصد داریم با نگاهی دقیق تر به معرفی انواع بست و اتصالات بلوک هبلکس بپردازیم و بررسی کنیم که هر کدام از این اتصالات در چه شرایطی به کار می روند و چه نقشی در اجرای اصولی دیوارچینی خواهند داشت.
انواع اتصالات بلوک هبلکس و کاربرد آنها
برای افزایش استحکام و یکپارچگی دیوار هبلکس، استفاده از بست های مخصوص هبلکس یکی از الزامات اجرایی به شمار می رود. ساختار بست ها به گونه ای است که کاملاً با ویژگی های فیزیکی و ساختاری هبلکس سازگار باشد. به همین دلیل، عملکرد آن ها نسبت به اتصالات متداول در دیوارچینی بسیار کارآمدتر است.
برخلاف سایر بست ها و اتصالات که ممکن است هزینه بر، سنگین یا اجرای آن ها دشوار باشد، بست های هبلکس ضمن داشتن قیمت مناسب، نصب ساده تری دارند و به تیم اجرایی اجازه می دهند عملیات دیوارچینی را با سرعت و دقت بیشتری پیش ببرند. این بست ها نقش مهمی در جلوگیری از ترک خوردگی، افزایش مقاومت در برابر نیروهای جانبی و ایجاد پیوستگی بین دیوارها و سایر بخش های سازه دارند. برخی از انواع اتصالات بلوک هبلکس عبارتند از:
بست رادیکالی هبلکس
در ساخت دیوارهای هبلکس به ویژه در بخش های محور افقی که آزادی حرکت وجود دارد استفاده از نبشی کشی امکان پذیر نیست. زیرا این نوع اتصال، دیوار را در وضعیت صلب قرار می دهد و مانع از انبساط و انقباض طبیعی آن می شود. به همین دلیل بست رادیکالی که با نام های بست ارتجاعی یا بست U شکل نیز شناخته می شود جایگزین استاندارد و مورد تایید مهندسان سازه است.
این نوع بست به دلیل فرم خاص که مشابه علامت رادیکال در ریاضی است، قابلیت مهار نیروهای خارج از صفحه را دارد و در عین حال، اجازه می دهد دیوار درون صفحه، حرکت کنترل شده ای داشته باشد. این ویژگی برای جلوگیری از ایجاد ترک های سازه ای و افزایش دوام دیوار بسیار حیاتی است.
طبق الزامات پیوست ششم آیین نامه ۲۸۰۰، بست رادیکالی باید با حداقل ضخامت ۲ میلی متر، عرض ۳۰ میلی متر و طول ۳۰ میلی متر تولید و اجرا شود. رعایت این ابعاد و الزامات پیوست ششم، ایمنی و کارکرد صحیح بست را در برابر نیروهای وارده تضمین می کند. این توجه به جزئیات اجرایی، نقش مهمی در عملکرد مطلوب دیوارهای هبلکس در برابر تنش های محیطی و لرزه ای دارد.

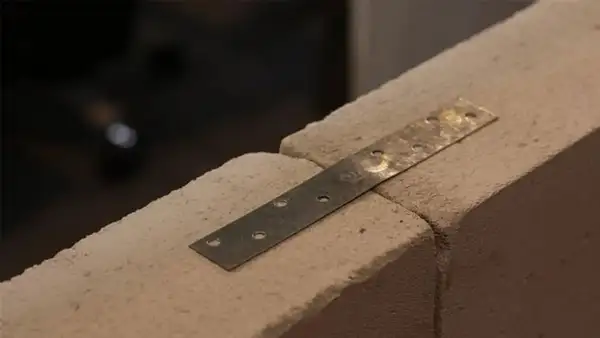

بست تخت هبلکس
در دیوارچینی با بلوک هبلکس، استفاده از بست تخت یکی از مهم ترین اقداماتی است که به استحکام طولی دیوار و یکپارچگی ردیف ها کمک می کند. برخلاف دیوار با بلوک سیمانی یا سفالی که در آن ها از میلگرد بستر بهره می برند، در سیستم هبلکس بست تخت جایگزین اصلی و استاندارد محسوب می شود.
این بست که با نام هایی مانند بست ساده، بست ثابت، بست میخکوب و تسمه دوخت نیز شناخته می شود. این بست در ظاهر شبیه یک نوار فلزی صاف و هموار است. دقیقاً مانند یک خط کش فلزی که امکان نصب آسان و سریع را فراهم می کند.
براساس ضوابط موجود در پیوست ششم آیین نامه ۲۸۰۰، حداقل ابعاد استاندارد برای بست تخت شامل عرض ۲.۵ سانتی متر و طول ۲۰ سانتی متر است. رعایت این ابعاد سبب می شود بست بتواند نیروهای کششی و برشی را به درستی منتقل کرده و در نهایت مقاومت دیوار را به طور چشمگیری افزایش دهد.

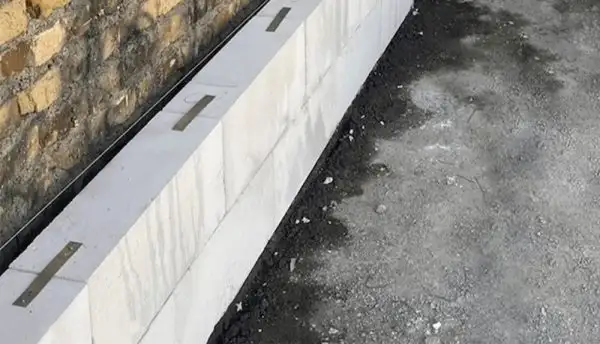

مهم ترین کاربرد بست تخت در اتصال بلوک های یک ردیف به یکدیگر و ایجاد کلاف افقی بین آنها است. موضوعی که مانع از ایجاد درزهای سرد یا ناپیوستگی در طول دیوار می شود. همچنین، بست تخت در اسکوپ گذاری نمای آجری دوغابی نیز کاربرد دارد و به عنوان یک المان نگهدارنده، اتصال پایدار میان نما و دیوار هبلکس ایجاد می کند. این ویژگی ها سبب شده است بست تخت به یکی از پرمصرف ترین و ضروری ترین اتصالات در اجرای اصولی دیوارهای هبلکس تبدیل شود.

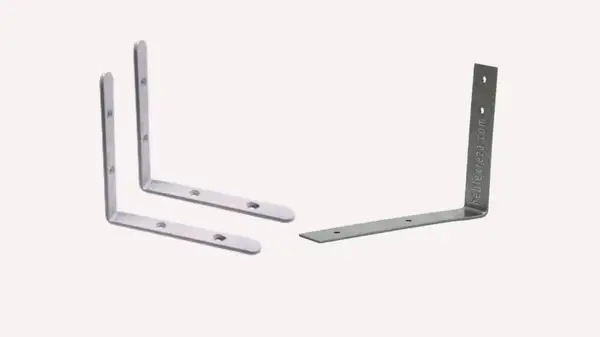

بست ال شکل هبلکس
بست ال هبلکس که با نام بست گونیا نیز شناخته می شود، یکی از اتصالات پرکاربرد در صنعت ساختمان به ویژه در بخش نماکاری است. این بست به دلیل شکل L مانند خود و داشتن دو بال عمود بر هم، امکان ایجاد اتصال مطمئن و پایدار میان دیوار هبلکس و لایه نما را فراهم می کند. طراحی زاویه دار آن باعث می شود نیروها به صورت مناسب بین اجزای سازه منتقل شده و از جداشدگی یا لق شدن نما جلوگیری شود.
مطابق آیین نامه های به روز ساخت و ساز، استفاده از بست ال برای اتصال دو دیوار به یکدیگر دیگر مجاز نیست. زیرا این نوع اتصال در برابر حرکات درون صفحه ای و نیروهای جانبی عملکرد مطلوبی ندارد. به همین علت، در چنین شرایطی بست رادیکالی جایگزین استاندارد و توصیه شده است که آزادی حرکتی بیشتری برای دیوار فراهم می کند و هم زمان پایداری کافی را نیز تضمین می نماید.
ابعاد استاندارد بست ال هبلکس شامل ضخامت ۲ میلی متر، عرض ۳ سانتی متر و طول کلی ۳۰ سانتی متر است. رعایت این اندازه ها در هنگام ساخت و نصب باعث می شود بست بتواند وظیفه خود را در مهار و نگهداری نما به طور کامل انجام دهد و از آسیب های احتمالی ناشی از بار باد، تغییرات دما یا نشست ساختمان جلوگیری کند.
به همین دلیل، بست ال همچنان یکی از اجزای اصلی و ضروری در اجرای ایمن و اصولی نماهای متصل به دیوارهای هبلکس محسوب می شود.

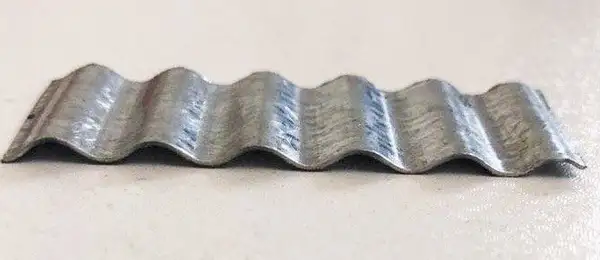

بست کرکره ای هبلکس
بست کرکره ای که با نام میخ پلاک نیز شناخته می شود یکی از اتصالات قدیمی مورد استفاده در دیوارچینی با بلوک هبلکس است. این بست به دلیل شکل زیگزاگی و ظاهری شبیه کرکره، امکان درگیر شدن بهتر با سطح بلوک را فراهم می کرد و در گذشته برای کلاف کردن بلوک های یک ردیف به کار می رفت. طراحی موج دار آن باعث می شد تا بست درون بلوک به صورت محکم تری مهار شود و اتصال طولی قابل قبولی ایجاد کند.
با این حال، براساس آخرین ویرایش آیین نامه ها، استفاده از بست کرکره ای دیگر مجاز نیست و عملا در پروژه های مدرن امروز کاربردی نخواهد بود. علت این محدودیت، ظرافت و استحکام کمتر این بست نسبت به بست تخت است. به طوری که ضخامت ۰.۷ میلی متری و ابعاد کوچک آن با عرض ۲ سانتی متر و طول ۷ سانتی متر پاسخگوی نیازهای مقاومتی و ایمنی دیوارهای مدرن هبلکسی نیست.
امروزه برای ایجاد کلاف افقی استاندارد میان بلوک ها، بست تخت جایگزین مورد تأیید آیین نامه و مهندسان سازه است. این تغییر باعث افزایش مقاومت، بهبود عملکرد لرزه ای و جلوگیری از ناپیوستگی های احتمالی در دیوار می شود.
نحوه عملکرد و نصب انواع اتصالات بلوک هبلکس
اتصالات بلوک هبلکس بخش جدایی ناپذیر از اجرای استاندارد و اصولی دیوارهای ساخته شده با بلوک هبلکس هستند. این اتصالات که از طریق انواع بست های مخصوص انجام می شوند، باید به گونه ای طراحی و نصب شوند که هیچ گونه درز، شکستگی یا فضای خالی در دیوار ایجاد نشود. وجود چنین ناپیوستگی هایی می تواند عملکرد سازه را مختل کرده و در برابر نیروهای جانبی یا حرکات طبیعی ساختمان ضعف ایجاد کند.
با استفاده از بست های استاندارد هبلکس، دیوار می تواند در مواجهه با خیز سقف، جابجایی طبقات، نیروهای خارج از صفحه و تغییرات جزئی ناشی از نشست یا انبساط حرارتی، رفتار کنترل شده و مطلوبی از خود نشان دهد. این انعطاف پذیری کنترل شده، یکی از مزایای مهم سیستم هبلکس است و نقش مستقیم در افزایش دوام و ایمنی دیوارها دارد.
برای دستیابی به چنین عملکردی ضروری است که در زمان اجرای اتصالات، به اصول فنی، ضوابط آیین نامه ای و انتخاب صحیح نوع بست توجه شود. هر بست مانند رادیکالی، تخت، ال یا سایر اتصالات کاربرد مشخصی دارد و استفاده درست از آن ها می تواند کیفیت نهایی دیوار را به طور چشمگیری ارتقا دهد. در ادامه، با جزئیات دقیق تر و نکات اجرایی مهمی که باید در هنگام نصب انواع اتصالات بلوک هبلکس رعایت شود، آشنا خواهیم شد.
اتصالات بلوک هبلکس به ستون بتن آرمه و ستون فولادی
در اجرای اتصالات بلوک هبلکس به ستون های بتن آرمه و فولادی، رعایت اصول انعطاف پذیری و امکان پذیر بودن جابه جایی نسبی از الزامات بسیار مهم سازه ای است. دیوارهای هبلکسی به دلیل رفتار متفاوت نسبت به المان های سازه ای نباید به صورت صلب و کاملاً گیر دار به ستون متصل شوند. زیرا این موضوع می تواند در هنگام خیز سقف، جابه جایی طبقات یا اعمال نیروهای جانبی باعث ترک خوردگی و شکست موضعی دیوار شود.
یکی از روش های اصولی که برای این نوع اتصال توصیه می شود، استفاده از نبشی منقطع به صورت کشویی است. در این سیستم، نبشی در فواصل مشخص روی ستون اجرا شده و دیوار هبلکس در کنار آن قرار می گیرد؛ بدون آن که هیچ پیچ، میخ یا المان صلبی دیوار را به بال نبشی متصل کند.
این طراحی باعث می شود دیوار بتواند ضمن حفظ پایداری، آزادی حرکتی لازم را در محور افقی داشته باشد و تحت تنش های مختلف دچار آسیب نشود.
در اتصال به ستون های فولادی لازم است بال نبشی به طور کامل به ستون جوش داده شود تا تکیه گاهی مطمئن و ثابت برای دیوار ایجاد گردد. پس از اجرای نبشی، فاصله بین ستون و دیوار باید با مصالح انعطاف پذیر مانند فوم پلی استایرن یا پلی یورتان پر شود. این مصالح نقش جذب کننده تنش را ایفا کرده و مانع از انتقال مستقیم نیروها به دیوار می شوند.
به کارگیری صحیح این روش، علاوه بر افزایش ایمنی و دوام دیوار، از بروز ترک های ناشی از فشار جانبی، خیز سازه و نشست های احتمالی جلوگیری کرده و عملکرد مطلوب دیوارهای هبلکس را در شرایط واقعی بهره برداری تضمین می کند.

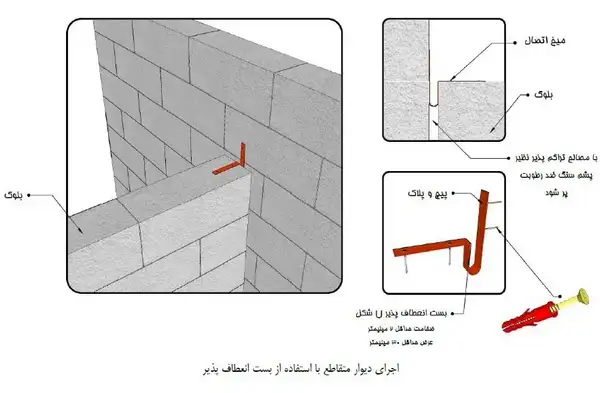

اتصالات بلوک هبلکس به ستون با بست رادیکالی
در اتصال بلوک هبلکس به ستون با استفاده از بست رادیکالی، رعایت نکات اجرایی و آیین نامه ای اهمیت ویژه ای دارد. زیرا این نوع بست نقش کلیدی در عملکرد صحیح دیوار هنگام جابجایی های افقی و عمودی ساختمان ایفا می کند. بست رادیکالی به گونه ای طراحی شده است که ضمن مهار کردن دیوار در برابر نیروهای خارج از صفحه، امکان حرکت درون صفحه را فراهم می سازد و همین ویژگی آن را به یکی از مهم ترین المان های اتصالات هبلکس تبدیل کرده است.
برای دستیابی به عملکرد استاندارد، رعایت چند ضابطه ضروری است. نخست آنکه استفاده از بست رادیکالی برای ایجاد قابلیت جابجایی افقی کاملاً الزامی است و نمی توان آن را با بست های دیگر جایگزین کرد.
در دیوارهای بیرونی که در معرض نیروهای بیشتری قرار دارند باید به ازای هر دو رج بلوک یک بست رادیکالی نصب شود؛ در حالی که در دیوارهای داخلی، این مقدار به هر سه رج کاهش می یابد. این فاصله گذاری اصولی، از تغییر شکل یا ترک خوردگی دیوار جلوگیری می کند.
در اتصال دیوار به ستون فولادی، بست رادیکالی باید به صورت کاملاً استاندارد و ایمن جوشکاری شود تا اتکای لازم را برای مهار دیوار ایجاد کند. علاوه بر بست گذاری، رعایت نکات مهم دیوارچینی نیز ضروری است. از جمله آن که بندهای قائم نباید در دو رج متوالی در امتداد یکدیگر قرار گیرند بلکه باید به صورت نیمه همپوشان اجرا شوند تا یکپارچگی و انسجام دیوار حفظ شود. همچنین، دیوار باید کاملاً شاقول کاری شود و ضخامت چسب بلوک هبلکس نیز کمتر از ۳ میلی متر نباشد تا پیوستگی مناسب در بین بلوک ها برقرار شود.
اتصالات دیوار به دیوار هبلکس
وقتی دو دیوار هبلکسی در گوشه ها یا در ادامه هم قرار می گیرند، باید طوری به یکدیگر وصل شوند که اگر ساختمان در آینده دچار کمی نشست، لرزش یا جا به جایی شد، دیوارها آسیب نبینند و ترک نخورند.
برای این کار، مانند اتصال دیوار به ستون، از بست فلزی مخصوص استفاده می شود. این بست کمک می کند دو دیوار به صورت کنترل شده به هم وصل شوند. یعنی هم به یکدیگر متصل باشند و هم آزادی حرکت لازم را داشته باشند. نتیجه این کار، افزایش عمر دیوار و جلوگیری از ترک های آزاردهنده ای است که معمولاً در ساختمان ها دیده می شود.
اتصالات بلوک هبلکس به زیر سقف
اتصال درست دیوار هبلکس به سقف بسیار مهم است؛ چون سقف در اثر بارها و حرکت های طبیعی ساختمان همیشه کمی جابه جا می شود. اگر دیوار محکم و صلب به سقف بسته شود با کوچک ترین جابه جایی، ترک می خورد. به همین دلیل برای اتصال دیوار به سقف چند روش اصولی وجود دارد:
۱. اتصال کشویی (لغزشی)
در این روش، بالای دیوار با کمک دو نبشی مهار می شود. نبشی ها فقط به سقف وصل می شوند و نباید به بلوک های دیوار پیچ یا میخ بخورند. این روش کمک می کند دیوار هنگام تغییر شکل سقف، له نشود و آزادانه کمی جا به جا شود.
هنگام نصب نبشی ها هم یک نکته مهم وجود دارد. حین نصب نبشی ها باید فاصله ای در نظر گرفته شود که اگر تیر سقف خیز برداشت به دیوار فشار وارد نکند. به همین خاطر ابتدا یک نبشی نصب می شود، دیوار که کامل بالا آمد، نبشی دوم را وصل می کنند.
۲. استفاده از وال پست و اتصالات مکانیکی
اگر شرایط ساختمان طوری باشد که نتوان از روش لغزشی استفاده کرد. مثلاً سقف پایین باشد یا فضای لازم وجود نداشته باشد از وال پست و بست های فلزی برای مهار دیوار استفاده می شود.
این روش بیشتر برای دهانه های بزرگ یا دیوارهای بلند کاربرد دارد. همچنین باعث می شود دیوار در برابر لرزه ها استحکام بیشتری داشته باشد.
