وال پست چیست
وال پست چیست و چه مزایایی دارد؟ امروزه این پرسش ها ذهن بسیاری از مالکان و کارفرمایان را به دلیل لزوم اجرای وال پست به خود مشغول نموده است. به منظور کاهش خرابی های ناشی از بار زلزله، باد و …، لازم است که تمهیداتی برای المان های غیر سازه ای ساختمان هم در نظر گرفته شود. در واقع اگر بتوان گفت که اصلی ترین کاربرد والپست چیست ، آن کاربرد مقاوم سازی و افزایش استحکام دیوار در برابر بارهای جانبی وارده همچون بار زلزله می باشد. در ادامه به پاسخ کامل تر این سوال که وال پست یعنی چه می پردازیم.
وال پست یکی از اجزای مورد استفاده برای مهار دیوارهای غیرسازه ای ساختمان است که با هدف کنترل حرکت و تغییرشکل دیوار در برابر نیروهای جانبی اجرا می شود. وال پست چیست را می توان این گونه توضیح داد که این سیستم با ایجاد مهار مناسب در دیوار و اتصال کنترل شده آن به اجزای سازه ای، به افزایش پایداری دیوار در برابر نیروهایی مانند زلزله و باد کمک می کند. در ساختمان هایی که دیوارهای داخلی یا خارجی در معرض تغییرشکل و جابه جایی قرار دارند، اجرای صحیح وال پست نقش مهمی در کاهش احتمال ترک خوردگی، جداشدگی و ریزش دیوار دارد.
وادار در ساختمان چیست؟ وادار عضوی است که برای مهار دیوارهای غیرسازه ای و کاهش طول یا ارتفاع آزاد آن ها مورد استفاده قرار می گیرد. وادار می تواند به صورت قائم یا افقی در دیوار قرار گیرد و با انتقال نیروهای واردشده به مسیر مهار پیش بینی شده، پایداری دیوار را افزایش دهد. محل و تعداد وادارها باید با توجه به ابعاد دیوار، مشخصات مصالح دیوارچینی و جزئیات طراحی تعیین شود.
وال پست ها را می توان از نظر نحوه قرارگیری و عملکرد به انواع قائم و افقی تقسیم کرد. انتخاب نوع وال پست به هندسه دیوار، ابعاد دهانه، ارتفاع دیوار و جزئیات مهار آن بستگی دارد. در اجرای وال پست، علاوه بر نوع مقطع، نحوه اتصال آن به سازه و ایجاد اتصال مناسب با دیوار نیز اهمیت زیادی دارد.

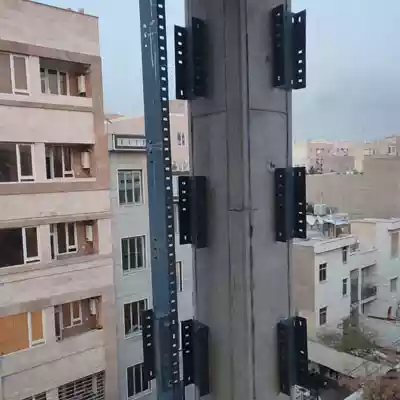

وال پست عمودی در راستای ارتفاع دیوار اجرا می شود و با محدود کردن طول آزاد دیوار، به افزایش پایداری آن در برابر نیروهای جانبی کمک می کند. والپست عمودی می تواند در بخش میانی دیوار یا در موقعیت های مشخص شده در نقشه و جزئیات اجرایی قرار گیرد. نحوه اتصال وال پست قائم به اسکلت و همچنین اتصال آن به دیوار باید به گونه ای باشد که ضمن تأمین مهار مورد نیاز، امکان حرکت های پیش بینی شده دیوار نسبت به سازه را نیز در نظر بگیرد.
وال پست افقی در راستای طول دیوار قرار می گیرد و برای کاهش ارتفاع آزاد و کنترل تغییرشکل دیوار مورد استفاده قرار می گیرد. استفاده از این نوع مهار به شرایط هندسی دیوار و جزئیات طراحی وابسته است. در دیوارهای با ارتفاع قابل توجه، تعیین محل مناسب مهار افقی می تواند در کنترل رفتار خارج از صفحه دیوار مؤثر باشد.
وال پست دیوار چیست؟ وال پست دیوار سیستمی برای مهار و پایدارسازی دیوار غیرسازه ای است که از مقاطع فولادی و اتصالات مناسب تشکیل می شود. اتصال وال پست به دیوار می تواند با توجه به سیستم مورد استفاده و جزئیات اجرایی پروژه به روش های مختلف انجام شود. در این میان، نوع مصالح دیوار، نوع اسکلت ساختمان و امکان حرکت نسبی دیوار و سازه از عوامل مهم در انتخاب جزئیات اتصال هستند. اجرای اتصال باید مطابق نقشه های اجرایی و ضوابط فنی پروژه انجام شود تا عملکرد مورد انتظار سیستم مهاربندی تأمین شود.
طراحی وال پست دیوار تنها به انتخاب یک مقطع فولادی با ابعاد مشخص محدود نمی شود؛ بلکه ابعاد و مشخصات دیوار، طول و ارتفاع آن، نوع مصالح دیوارچینی، شرایط تکیه گاهی، نیروهای جانبی و نحوه اتصال به سازه باید در طراحی مورد توجه قرار گیرند. در طراحی، محل قرارگیری وادارها، نوع اتصالات، جزئیات مهار دیوار و امکان حرکت نسبی میان دیوار و اسکلت نیز تعیین می شود. بنابراین ابعاد و تعداد وال پست مورد نیاز هر پروژه باید بر اساس نقشه و جزئیات طراحی همان پروژه مشخص شود.
پلان وال پست یا نقشه جانمایی وال پست، محل قرارگیری مهارهای دیوار در پلان ساختمان را مشخص می کند. در این نقشه موقعیت دیوارها، وادارهای قائم، مهارهای افقی و جزئیات مرتبط با بازشوها مشخص می شود. بررسی پلان وال پست پیش از اجرای دیوارچینی باعث می شود محل اجرای مهارها از ابتدا مشخص باشد و از تغییرات یا اجرای غیراصولی در مراحل بعدی جلوگیری شود.
جزئیات اجرای وال پست با توجه به نوع اسکلت ساختمان متفاوت است. در اسکلت فلزی، اتصال وال پست به اعضای فولادی می تواند با استفاده از جزئیات اتصال مناسب سازه ای انجام شود، در حالی که در اسکلت بتنی، اتصال به ستون ها، تیرها یا سایر اجزای بتنی نیازمند استفاده از روش اتصال متناسب با شرایط سازه است. در هر دو حالت، اتصال نباید به گونه ای باشد که رفتار مورد انتظار دیوار و سازه در برابر نیروهای جانبی مختل شود. بنابراین جزئیات اتصال وال پست باید بر اساس نقشه های اجرایی و مشخصات سازه انتخاب شود.
اجرای صحیح وال پست باعث بهبود مهار دیوارهای غیرسازه ای و کنترل جابه جایی و تغییرشکل آن ها در برابر نیروهای جانبی می شود. از مهم ترین مزایای اجرای وال پست می توان به افزایش پایداری دیوار، کاهش احتمال ریزش و جداشدگی دیوار، کنترل آسیب های ناشی از تغییرشکل و کاهش خسارات واردشده به اجزای غیرسازه ای ساختمان اشاره کرد. عملکرد مناسب این سیستم به طراحی صحیح، انتخاب مقطع مناسب و اجرای دقیق اتصالات وابسته است.
در گذشته اینطور تصور می شد که اگر استحکام اسکلت اصلی سازه بالا باشد کافی بوده و دیگر نیازی به مقاوم سازی سایر بخش ها نمی باشد. زلزله کرمانشاه در سال 1396، مثال نقضی بر این ماجرا بود. در واقع اسکلت اصلی بسیاری از ساختمان های کرمانشاه کاملا سالم مانده بودند اما دیوارهای سازه فرو ریخته بود. بخش زیادی از خسارات مالی و جانی این زلزله مربوط به فرو ریختن دیوارها یا در واقع اجزای غیر سازه ای بود. پس از آن مقررات جدیدی برای اجرای والپست در نظر گرفته شد و اجرای آن الزامی گردید.
در گذشته از نبشی به عنوان والپست استفاده می گردید. اما امروزه از انواع والپست ناودانی ورق سیاه یا گالوانیزه به صورت منقطع برای اجرای آن استفاده می گردد. اگر بخواهیم به این موضوع اشاره کنیم که مزایای این نوع وال پست چیست می توان گفت که انواع جدید نسبت به روش سنتی کارایی بیشتری داشته و همین طور بار اضافی کمتری به سازه وارد می کنند. همچنین مصرف آهن آلات نیز کمتر می شود. به طوری که اجرای آن در حدود 30 درصد هزینه های اجرا را کاهش می دهد.
در پاسخ به این سوال که کار وال پست چیست و چه نقشی در سازه دارد، باید گفت اصلی ترین کار والپست ساختمان ، یکپارچه سازی دیوار و انتقال بار حاصل از نیروهای طبیعی مثل باد و زلزله به سازه و مقاوم سازی دیوار در برابر ریزش و کاهش خسارت است. در واقع هدف استفاده از والپست مقاوم سازی دیوار ها و جلوگیری از خسارات مالی و جانی احتمالی در اثر وقوع بلایای طبیعی مانند طوفان یا زلزله است.
منظور از جوشکاری والپست اتصال آن به دیوار های داخلی و خارجی ساختمان است. اما برای همه سازه ها جوشکاری والپست انجام نمی شود. به طور مثال برای سازه های بتنی امکان جوشکاری والپست وجود ندارد. جوشکاری والپست فقط در اسکلت های فلزی انجام می شود. جایگزین جوشکاری وال پست در سازه های بتنی، اتصال به روش رول بولت است. روش های استاندارد جوشکاری والپست و اتصال آن به سازه در پیوست ۶ آیین نامه ۲۸۰۰ قرار دارد.
پلان وال پست چیست و چه کاربردی دارد؟ این یکی از سوال های رایج در این زمینه است. پلان وال پست و یا نقشه جانمایی والپست، همان نقشه ساختمان است که متخصصان از روی این نقشه محل نصب والپست ها را مشخص می کنند. مهندسان از روی نقشه تعداد و نوع والپست های مورد نیاز برای دیوارها را محاسبه می کنند. محاسبه والپست ها قبل از خرید موجب می شود تا در هزینه های خرید و حمل و نقل صرفه جویی شود و در تعداد و یا نوع وال پست ها اشتباهی صورت نگیرد.
بسیاری از خریداران به دنبال این هستند که ابعاد متداول وال پست چیست . وال پستهای ناودانی که به صورت منقطع به فروش رسیده و اجرا می شوند، در ابعاد متفاوتی عرضه می گردند. این قطعات غالبا دارای ضخامت ۲ میلی متر و اندازه بال ۷ سانتی متر می باشند. عرض معمول این قطعات ۱۰/۵، ۱۵/۵ یا ۲۰/۵ سانتی متر است. طول ۴۰ یا ۵۰ سانتی متر هم طول های معمول ناودانی منقطع می باشند.
اگر بخواهید بدانید که برای پروژه شما ابعاد مناسب وال پست چیست ، باید دیتیل طراحی والپست را در نظر بگیرید. عرض والپست با توجه به ضخامت دیوار تعیین می گردد.
