تیرچه و دال
سیستم تیرچه و دال یکی از پر کاربرد ترین روش های ساخت و اجرای سقف در سازه های بتنی است. ساخت سقف با تیرچه و دال به دلیل مزایای اقتصادی، سرعت اجرا و عملکرد سازه ای مناسب، در پروژه های ساختمانی به ویژه در ایران بسیار مورد توجه مهندسان و پیمانکاران قرار گرفته است. این سیستم از ترکیب تیرچه ها به عنوان المان های باربر اصلی و دال بتنی به عنوان سطح پوشاننده تشکیل شده است.
اجزای سیستم تیرچه و دال
در اجرای سیستم تیرچه و دال سقف های سازه، از اجزای زیر استفاده می شود.

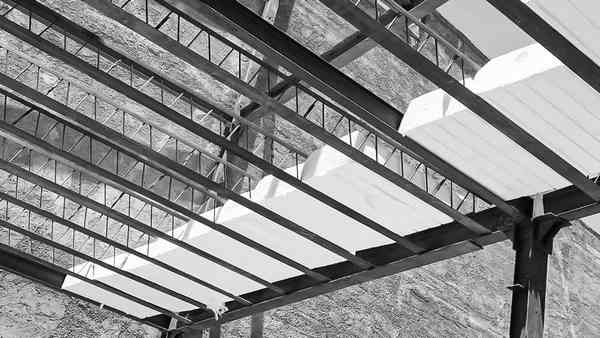

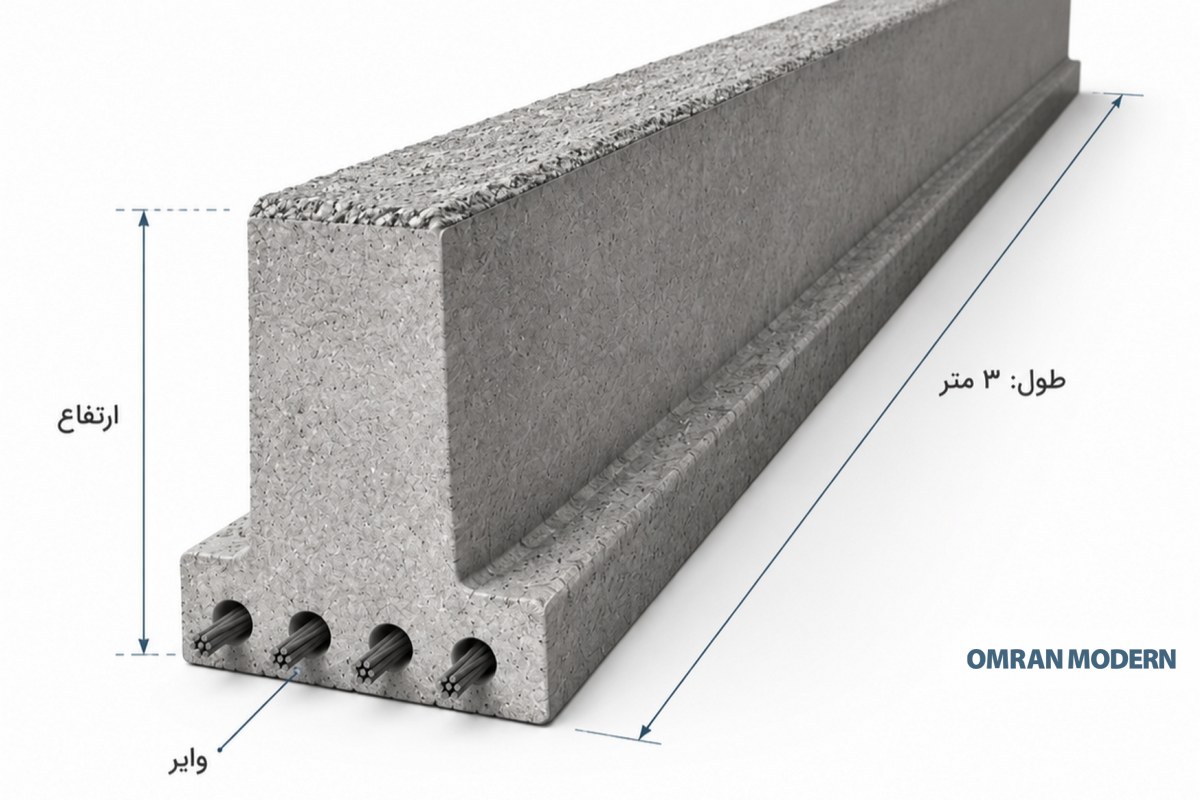

- تیرچه: تیرچه ها المان های پیش ساخته یا نیمه پیش ساخته ای هستند که نقش اصلی در تحمل بارهای سقف را بر عهده دارند. در ساخت تیرچه ها معمولاً از بتن و میلگرد های فولادی استفاده می شود و به دو نوع اصلی تقسیم می شوند. تیرچه بتنی از بتن مسلح با میلگرد های کششی و برشی تشکیل شده است. در بخش تحتانی تیرچه، میلگرد های کششی برای تحمل نیروهای کششی ناشی از بارهای خمشی قرار دارند. تیرچه کرومیت از پروفیل های فولادی (معمولاً ناودانی یا نبشی) به عنوان عضو کششی ساخته می شود. این تیرچه ها به دلیل وزن سبک تر و اجرای سریع تر، در پروژه های بزرگ محبوبیت دارند.
- دال: دال بتنی لایه ای نازک از بتن مسلح است که روی تیرچه ها قرار می گیرد و به عنوان سطح نهایی سقف عمل می کند. دال معمولاً به صورت درجا ریخته می شود و با تیرچه ها یکپارچگی سازه ای ایجاد می کند. ضخامت دال بسته به نوع بارگذاری و فاصله تیرچه ها معمولاً بین 5 تا 10 سانتی متر متغیر است.

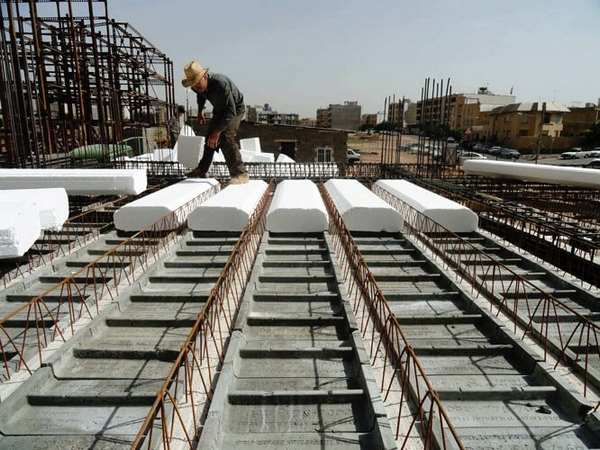

- پرکننده ها: بین تیرچه ها از بلوک های پرکننده (مانند بلوک های سفالی، بتنی یا یونولیت) استفاده می شود. این بلوک ها نقش باربری ندارند و تنها برای پر کردن فضا و کاهش وزن سقف به کار می روند.
مزایا و معایب سیستم تیرچه و دال
در خصوص مزایای اجرای سقف با تیرچه و دال باید گفت که در این روش با استفاده از بلوک های پرکننده و کاهش حجم بتن مصرفی، هزینه های ساخت کاهش می یابد. همچنین به دلیل پیش ساخته بودن تیرچه ها و سادگی نصب بلوک ها، سرعت اجرای سقف بالا می رود. استفاده از بلوک های سبک مانند یونولیت باعث کاهش بار مرده سازه می شود. اجرای این سیستم برای دهانه های مختلف و انواع کاربری های ساختمانی مناسب است. در نهایت، یکپارچگی تیرچه و دال باعث بهبود رفتار لرزه ای سازه می شود.
اما در مورد معایب و نقاط ضعف سیستم تیرچه و دال می توان افزود که کیفیت اجرای دال و اتصال آن به تیرچه ها نیازمند نظارت دقیق است و اجرای این روش در دهانه های بزرگ محدودیت دارد. استفاده از بلوک های بی کیفیت یا بتن نامناسب می تواند عملکرد سازه را تحت تأثیر قرار دهد. در تیرچه های بتنی، شمع بندی موقت برای تحمل بار بتن تازه، ضروری است.
نکات اجرایی در سیستم تیرچه و دال
این سیستم به دلیل مزایای ذکر شده، در پروژه های مختلف از جمله ساختمان های مسکونی و تجاری تا پارکینگ ها و ساختمان های اداری مورد استفاده قرار می گیرد. تیرچه و دال به ویژه در پروژه های میان مرتبه بسیار پر کاربرد است و جزو رایج ترین انتخاب ها برای اجرای سقف در ایران محسوب می شود. هنگام اجرای سقف به روش تیرچه و دال ، رعایت نکات اجرایی زیر الزامی است.
- کنترل کیفیت بتن و میلگرد ها: استفاده از بتن با مقاومت مناسب و میلگرد های استاندارد ضروری است.
- فاصله گذاری تیرچه ها: فاصله بین تیرچه ها باید بر اساس بارگذاری و نوع بلوک پرکننده تنظیم شود (معمولاً ۵۰ تا ۷۰ سانتی متر).
- اجرای صحیح دال: بتن ریزی دال باید یکنواخت و بدون درز انجام شود تا یکپارچگی سازه حفظ شود.
- رعایت آیین نامه ها: طراحی و اجرای سیستم تیرچه و دال باید مطابق با استانداردهای ملی (مانند آیین نامه ۲۸۰۰ ایران) و بین المللی باشد.
