کاشت میلگرد و بولت

کاشت میلگرد و بولت عملی است که به منظور تقویت سازه، تغییر در نقشه اجرایی، افزایش ابعاد عضو سازه و یا اضافه کردن عضو جدید انجام می شود. استفاده از این روش امکان اتصال عضو بتنی جدید به بتن قدیمی و یا حتی اتصال عضو فولادی به بتنی را فراهم می نماید. کاشت آرماتور از کاربردی ترین روش های مورد استفاده برای مقاوم سازی و تقویت سازه است. در واقع از کاشت آرماتور به منظور تقویت بتن، اصلاح ابعاد اجزای سازه و یا افزودن بخش جدیدی به سازه استفاده می گردد. آنچه که در کاشت میلگرد در بتن بسیار حائز اهمیت است، طراحی و اجرای کاشت به نحوی است که مقاومت کششی بیشتر از مقاومت کششی میلگرد و بولت باشد.

قیمت کاشت میلگرد در بتن

پیش از آغاز عملیات به استعلام قیمت کاشت میلگرد در بتن نیاز است. روش کاشت از مهم ترین عوامل موثر بر قیمت کاشت بولت در بتن می باشد. حجم پروژه، عمق و شرایط کاشت آرماتور نیز بر روی هزینه های تمام شده تاثیرگذار خواهند بود. در روش کاشت میلگرد و بولت با استفاده از چسب، برند و کیفیت چسب هم تعیین کننده قیمت کاشت می باشد. امروزه با پیشرفت تکنولوژی به راحتی و به صورت آنلاین می توان قیمت کاشت میلگرد در بتن را استعلام نمود.

کاشت بولت

کاشت بولت به منظور اتصال بتن جدید به قدیم ، اتصال اجزای فولادی به بتنی ، اصلاح و تغییر ابعادی سازه ، مقاوم سازی سازه و … مورد استفاده قرار می گیرد. در واقع کاشت بولت در بتن علاوه بر تقویت و مقاوم سازی سازه ، امکان اتصال اجزای سازه ای و غیر سازه ای را نیز فراهم می نماید. به منظور کاشت آن در بتن از چسب کاشت میلگرد و یا خمیر استفاده می شود.

استفاده از روش کاشت بولت یکی از اقتصادی ترین و کاربردی ترین روش ها برای تقویت ستون ، مقاوم سازی فونداسیون ، اصلاح خطا در طراحی و اجرا و نیز ایجاد تغییرات دلخواه در سازه می باشد. گاهی به دلیل تغییر نقشه های اجرایی و یا عدم نقشه برداری صحیح و در پی آن عدم جانمایی صحیح ستون ها نیاز به انجام اصلاحاتی در سازه می باشد. اعمال این تغییرات و رفع مشکلات به وجود آمده با کاشتن بولت امکان پذیر است. گاهی نیز کاشت بولت در بتن با هدف تغییر در معماری سازه، به منظور تغییر کاربری ساختمان و یا گسترش سازه انجام می شود.

کاربرد کاشت میلگرد در بتن

از مهم ترین کاربردهای کاشت میلگرد در بتن می توان به موارد زیر اشاره کرد:

• امکان ایجاد دیوارهای جدید و بزرگتر کردن فضا با استفاده از روش کاشت میلگرد در فونداسیون
• امکان تغییر نوع فونداسیون از منفرد به نواری و یا نواری به گسترده
• تقویت صفحه ستون
• امکان احداث جانپناه یکپارچه در صورت کاشت آرماتور در بام
• مقاوم سازی و تقویت اعضای بتنی

کاشت میلگرد در فونداسیون

مهمترین بخش یک سازه اجرای فونداسیون آن است. هر چه مقاومت این بخش سازه بالاتر باشد اجرای سایر اجزای سازه آسان تر بوده و به علاوه سازه مستحکم تر خواهد بود. انواع فونداسیون ها شامل فونداسیون سطحی، عمیق و ویژه می باشد. انتخاب نوع فونداسیون به کار رفته در ساختمان با توجه به نوع خاک و وزن حدودی سازه انجام می شود. در بیشتر ساختمان ها از انواع پی های سطحی که شامل پی منفرد، نواری، شبکه ای و .. استفاده می گردد. کاشت میلگرد در فونداسیون با توجه به آیین نامه کاشت میلگرد در بتن ایران و همچنین مبحث ۹ مقررات ملی ساختمان تعیین می شود. کاشت بولت در فونداسیون سبب جلوگیری از واژگونی سازه در هنگام وقوع زلزله می شود.

کاشت میلگرد در بتن به منظور مقاوم سازی

به طور کلی بتن در فشار مقاومت بالایی دارد اما در کشش به سرعت فرو می پاشد. در مقابل فولاد از مقاومت کششی بالایی برخوردار است. از این رو برای رفع این نقص در سازه های بتنی از فولاد در قالب میلگرد استفاده می شود تا مقاومت سازه های بتنی بالاتر رود. در نتیجه به طور کلی با کاشت آرماتور مقاومت ساختمان افزایش می یابد.

نحوه کاشت میلگرد در بتن

کاشت میلگرد و بولت در بتن به سه روش کاشت با استفاده از مواد پایه سیمانی ، کاشت آرماتور با استفاده از چسب کاشت و یا کاشت با استفاده از مهار مکانیکی قابل انجام است. در مراحل کاشت میلگرد باید به این نکته توجه داشت که سوراخ ها باید خالی از هر گونه ماده اضافی مانند ذرات گرد و غبار و یا پس مانده ی ذراتی که هنگام خالی کردن سوراخ در آن باقی مانده، باشد. در غیر این صورت بعد از تزریق ملات و ماده چسبنده گیرش میلگرد با اطراف به اندازه کافی نخواهد بود و سبب کاهش مقاومت می شود.

کاشت آرماتور با مواد پایه سیمانی

به منظور کاشت میلگرد با مواد پایه سیمانی، ابتدا حفره ای با عمق تعیین شده در نقشه های اجرایی و با قطری بزرگتر از قطر میلگرد مصرفی (حدود ۵ میلی متر بزرگتر) ایجاد می کنند. بدین منظور از دریل و یا دستگاه کرگیری استفاده می شود. پس از آن حفره را تمیز کرده و گرد و غبار درون آن را با استفاده از دمنده هوا (یا دستگاه مکنده) و فرچه خارج می کنند.

در مرحله بعد، دو سوم از عمق حفره ایجاد شده را با ملات پر می کنند. ملات مورد استفاده، دارای مواد منبسط شونده و روان کننده می باشد. پس از پر کردن سوراخ، میلگرد و یا بولت را با فشار وارد حفره می کنند. برای دستیابی به نتیجه مطلوب تر، بهتر است که از آرماتور یا بولت آجدار استفاده گردد. آخرین مرحله از این روش کاشت بولت و میلگرد ، عمل آوری ملات تا رسیدن به مقاومت مورد نظر می باشد.

کاشت میلگرد با چسب

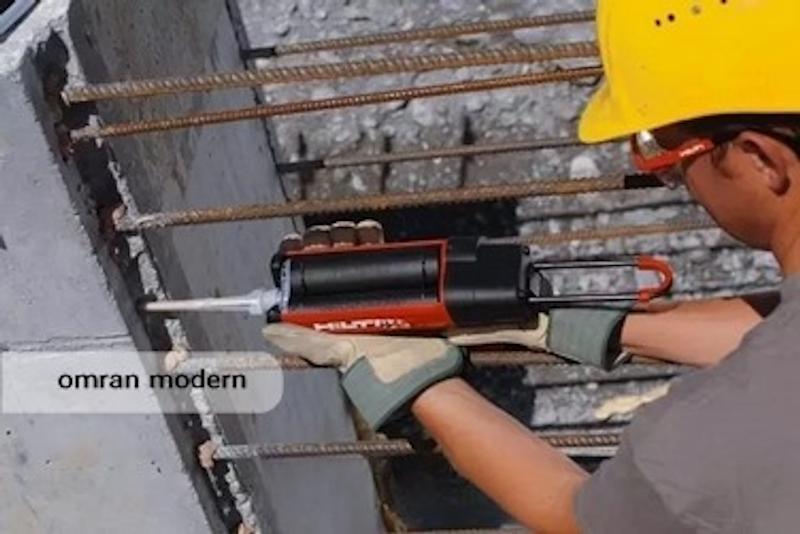

در این روش پس از حفر سوراخ و تمیز کردن آن، چسب کاشت میلگرد ، تزریق می شود. بدین منظور غالبا از چسب هیلتی استفاده می گردد. پس از آن میلگرد یا بولت را به صورت دورانی وارد حفره می کنند. این کار برای اتصال بهتر چسب کاشت میلگرد و آرماتور انجام می شود. برای کاشت آرماتور با چسب رزینی می توان از نوع سه جزئی و یا دو جزئی آن استفاده نمود. لازم به ذکر است که مواد بیرون ریخته از دورن حفره ها باید با استفاده از کاردک و یا ابزار مناسب دیگر زدوده شود. در نهایت نیز با توجه به درجه حرارت محیط، عمل آوری انجام می شود.

هنگام کاشت میلگرد باید توجه داشت که مقدار آب و چسب به کار رفته متناسب باشد. اگر مقدار آب کمتر یا بیشتر باشد چسبندگی به اندازه لازم نخواهد بود و سبب کاهش پیوند و شکستگی آن خواهد شد. پس از تزریق آب و چسب به مدت زمان ۲۴ الی ۴۸ ساعت اجازه گیرش داده می شود. توجه داشته باشید که میلگردها قبل از کاشته شدن باید با ضد زنگ پوشانده شوند.

چسب کاشت بولت در بتن

از مهم ترین نکات در این روش توجه به نوع و کیفیت چسب می باشد. به طوری که بتواند جوابگوی نیروهای وارد بر دو المان باشد. چسب کاشت بولت در بتن به دو نوع رزینی دو جزئی و سه جزئی تقسیم بندی می شود. این چسب ها به صورت گان و بسته های حجمی و کیلوگرمی بسته بندی می شوند. چسب کاشت بولت دو جزئی به صورت گان و سه جزئی به صورت حجمی می باشد. استفاده از هر دو چسب هم در سطوح افقی و هم در سطوح عمودی امکان پذیر است. اما در سطوح افقی غالبا چسب سه جزئی مقرون به صرفه تر از نوع دیگر آن می باشد.

چسب کاشت دارای مزایایی همچون اجرای سریع و آسان ، عدم نیاز به حلال و ایجاد چسبندگی مناسب می باشد. باید توجه داشت که کاشتن بولت نیازمند نیروهای متخصص و با تجربه و نیز به کارگیری چسب های با کیفیت به منظور اتصال بولت و بتن است. چسب های مورد استفاده بدین منظور بر اساس ظرفیت باربری مورد نیاز ، دمای مناسب عملکرد ، شرایط نگهداری و استفاده و … انتخاب می گردند. از بهترین چسب های مورد استفاده بدین منظور ، چسب بولت هیلتی است.

کاشت آرماتور با استفاده از مهار مکانیکی

مراحل ابتدایی این روش کاشت آرماتور ، همانند کاشت با مواد پایه سیمانی و چسب کاشت است. با این تفاوت که در این روش قطر حفره ها کوچکتر از دو روش ذکر شده می باشد. قطر حفره های ایجاد شده باید در حدود ۲ تا ۳ میلی متر بزرگتر از قطر میلگرد و بولت باشد. در ادامه میلگرد یا بولت را با مهار مکانیکی وارد حفره می کنند. مهار مکانیکی ، وسیله ای مخروطی شکل با یک غلاف چاکدار است. با چرخاندن پیچ بالای میلگرد و بولت ، قسمت استوانه ای چاکدار باز شده و به جدار سوراخ می چسبند.

تست کاشت بولت

یکی از بهترین آزمایش ها برای تست کیفیت کاشت بولت ، آزمایش Pull Off یا بیرون کشیدگی است که به منظور آزمون گیرداری بولت در بتن انجام می شود. در صورتی که در انجام این آزمایش بر آمدن بولت و یا قلوه کن شدن بتن مشاهده گردد به مفهوم عدم اجرا و یا عدم محاسبات صحیح می باشد. بهترین پاسخ در این تست بریدگی بولت خواهد بود.

ضوابط کاشت میلگرد و بولت

در کاشت بولت و میلگرد رعایت ضوابط زیر الزامی است:

• پیش از اقدام به کاشت آرماتور باید ابعاد مقطع بتنی، مقاومت فشاری بتن و نوع باربری آن از نظر فشاری یا کششی بودن بررسی شود.
• بررسی بتن از نظر وجود ترک یا ریز ترک، بسیار حائز اهمیت است.
• عمق کاشت میلگرد در فونداسیون و سایر اعضای بتنی ، با توجه به فواصل کاشت، قطر میلگرد و بولت ، ضوابط کاشت میلگرد در آیین نامه و... تعیین گردد.
• بتنی که قرار است عملیات کاشت در آن انجام شود، باید کاملا خشک باشد.
• زمان عمل آوری با توجه به درجه حرارت محیط تعیین شده و بارگذاری باید پس از طی شدن این زمان صورت پذیرد.
