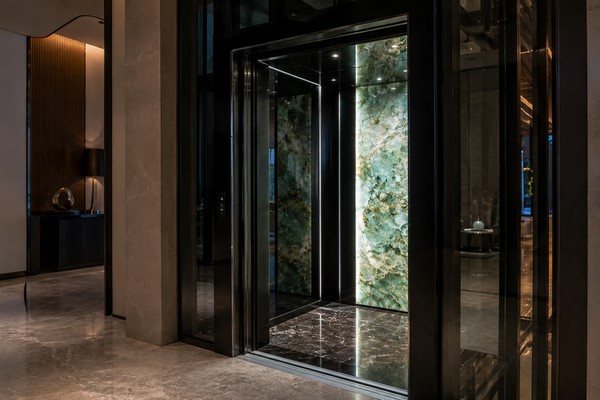

کابین شیشه ای آسانسور

کابین شیشه ای آسانسور یا کابین پانوراما، نوعی کابین آسانسور است که یک یا چند دیواره آن با شیشه ایمن و شفاف ساخته می شود. این طراحی امکان مشاهده فضای اطراف را برای مسافران فراهم می کند و به همین دلیل در مراکز تجاری، هتل ها، ساختمان های اداری، مجتمع های لوکس، ویلاها و فضاهای دارای معماری شاخص کاربرد دارد.

در ساخت این کابین ها معمولا از شیشه لمینت ایمن یا شیشه سکوریت لمینت استفاده می شود. شیشه ها درون فریم فلزی یا سیستم نگهدارنده ای قرار می گیرند که باید وزن پنل ها، لرزش های ناشی از حرکت و نیروهای وارد شده به دیواره کابین را تحمل کند. استانداردهای آسانسور برای کابین های دارای دیواره شیشه ای، الزامات مشخصی در زمینه مقاومت دیواره، ضخامت شیشه، آزمون ضربه و نحوه مهار پنل ها تعیین کرده اند. بنابراین نمی توان ضخامت یا ابعاد شیشه را بدون محاسبات فنی انتخاب کرد.

کابین آسانسور شیشه ای را می توان در سیستم های کششی یا هیدرولیکی اجرا کرد. انتخاب نوع سیستم حرکتی به ارتفاع ساختمان، ظرفیت، سرعت، فضای چاه و شرایط پروژه بستگی دارد و شیشه ای بودن کابین به تنهایی نوع موتور یا مکانیزم حرکت را مشخص نمی کند.

قیمت کابین شیشه ای آسانسور

قیمت کابین شیشه ای آسانسور به ابعاد، ظرفیت، شکل هندسی، نوع شیشه و جنس سازه نگهدارنده وابسته است. معمولا هرچه سطح شیشه بیشتر و فرم کابین پیچیده تر باشد، هزینه طراحی، تولید و نصب نیز افزایش پیدا می کند.

کابین های دارای شیشه های تخت و فریم های ساده معمولا هزینه ساخت کمتری نسبت به مدل های گرد، استوانه ای یا دارای شیشه خم دارند. تولید شیشه خم به قالب، تجهیزات تخصصی و کنترل دقیق ابعاد نیاز دارد و اجرای فریم فلزی آن نیز دشوارتر است. استفاده از استیل طلایی، استیل میرور، پوشش های دکوراتیو، نورپردازی سفارشی و شیشه های هوشمند یا فوق شفاف نیز قیمت نهایی را افزایش می دهد.

مهم ترین عوامل موثر بر قیمت عبارت اند از:

• ابعاد و ظرفیت کابین، تعداد دیواره های شیشه ای، ضخامت و ترکیب لایه های شیشه، تخت یا خم بودن پنل ها و تعداد قطعات مورد نیاز
• نوع سیستم کششی یا هیدرولیکی، جنس فریم و اتصالات، مدل درب، طراحی داخلی، شرایط حمل، دشواری نصب و الزامات اختصاصی پروژه

برای دریافت قیمت دقیق باید نقشه چاه، ظرفیت، ابعاد کابین، تعداد توقف، نوع سیستم حرکتی و طرح مورد نظر در اختیار سازنده قرار گیرد. قیمت گذاری فقط بر اساس متراژ شیشه، برآورد دقیقی از هزینه نهایی ارائه نمی دهد.

انواع کابین شیشه ای آسانسور

کابین های شیشه ای را می توان بر اساس شکل ظاهری، تعداد دیواره های شفاف و نوع سیستم حرکتی دسته بندی کرد. برخی کابین ها فقط دارای یک دیواره شیشه ای هستند، در حالی که در مدل های پانورامای کامل، دو یا سه ضلع کابین با پنل های شفاف پوشانده می شود.

از نظر شکل، مدل های مربعی و مستطیلی رایج تر هستند؛ زیرا تولید شیشه تخت و اجرای فریم آن ساده تر است. کابین های گرد، نیم دایره، بیضی و چند ضلعی نیز برای پروژه های معماری خاص ساخته می شوند. شکل کابین باید با فضای چاه، مسیر حرکت درب، محل ریل ها و تجهیزات ایمنی هماهنگ باشد.

از نظر سیستم حرکتی، کابین شیشه ای می تواند کششی یا هیدرولیکی باشد. هر دو فناوری در آسانسورهای مسافربر قابل استفاده هستند، اما کاربرد و محدودیت های متفاوتی دارند.

آسانسور هیدرولیک لزوما همیشه بدون سیم بکسل نیست. در سیستم های هیدرولیک غیر مستقیم ممکن است از سیم بکسل یا زنجیر و آرایش تعلیق استفاده شود. محصولات هیدرولیکی بیشتر برای ساختمان های کم ارتفاع عرضه می شوند، در حالی که مدل های کششی دامنه بیشتری از ارتفاع و سرعت را پوشش می دهند.

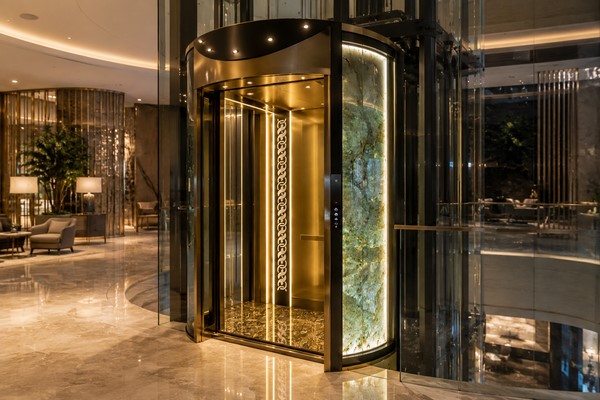

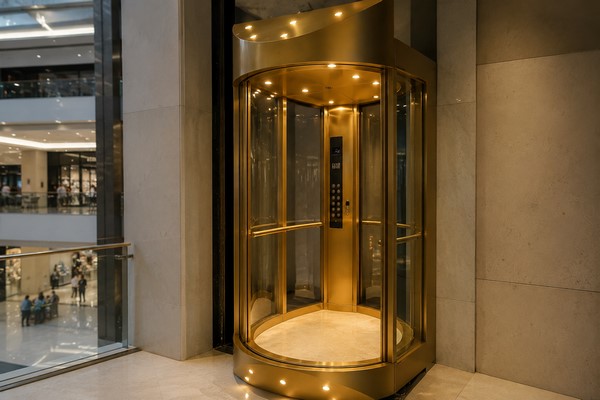

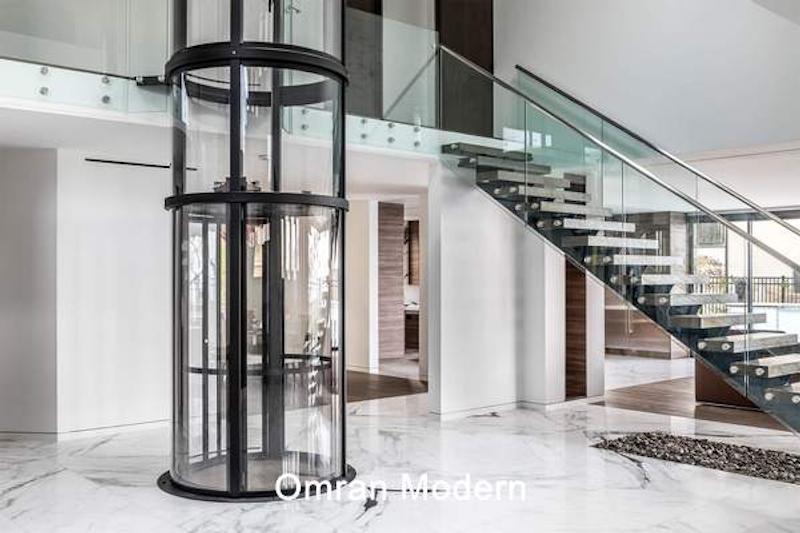

کابین آسانسور شیشه ای گرد

در کابین شیشه ای گرد، نیم دایره یا استوانه ای از پنل های خم استفاده می شود. طراحی این کابین ها باید به گونه ای باشد که قوس شیشه، فریم فلزی، کف، سقف و مسیر باز شدن درب با یکدیگر هماهنگ باشند.

برخلاف تصور رایج، تمام کابین های شیشه ای گرد وارداتی نیستند و امکان تولید آن ها توسط مجموعه هایی که تجهیزات خم کاری، سکوریت و لمینت شیشه را دارند وجود دارد. با این حال، تعداد تولیدکنندگان این نوع شیشه کمتر است و هزینه آن معمولا از شیشه تخت بیشتر خواهد بود.

کابین گرد بیشتر در هتل ها، مراکز تجاری، برج ها و فضاهایی استفاده می شود که ظاهر آسانسور بخشی از طراحی معماری ساختمان است. گرد بودن کابین به تنهایی نشان دهنده ظرفیت، کیفیت یا نوع سیستم حرکتی نیست و انتخاب آن باید بر اساس نقشه چاه و محاسبات مهندسی انجام شود.

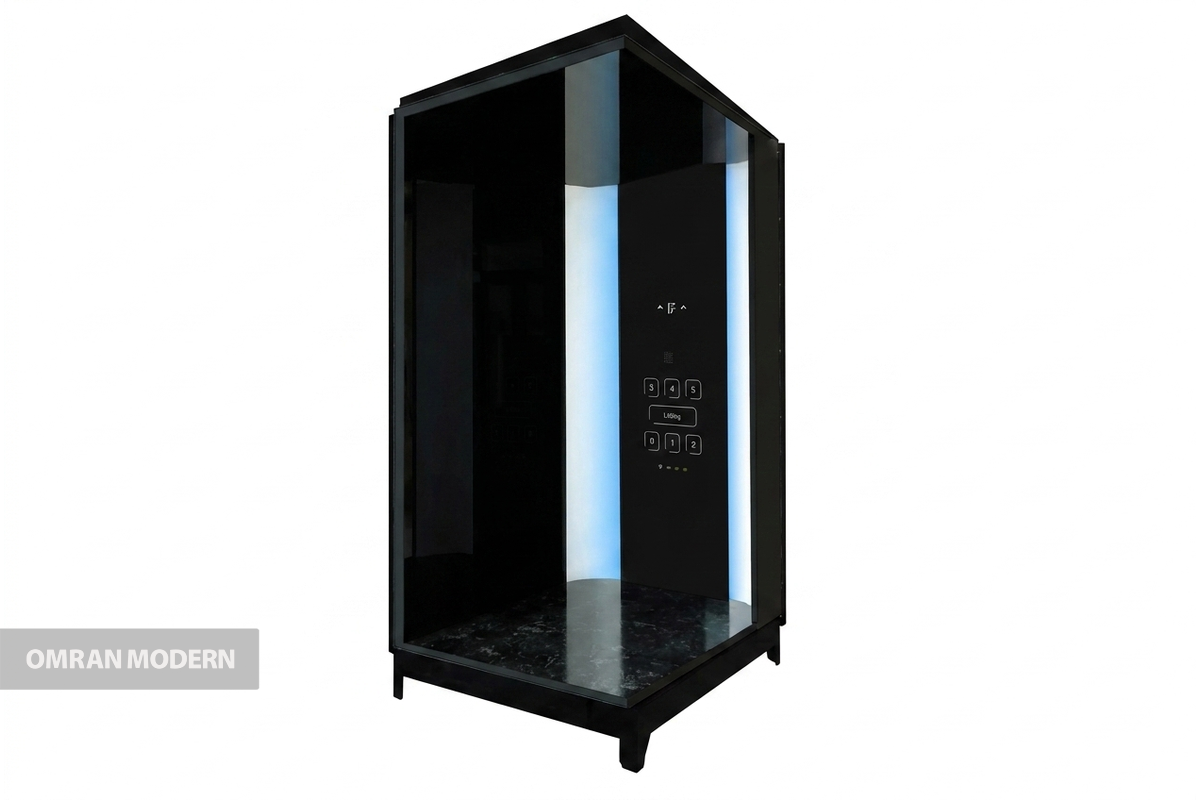

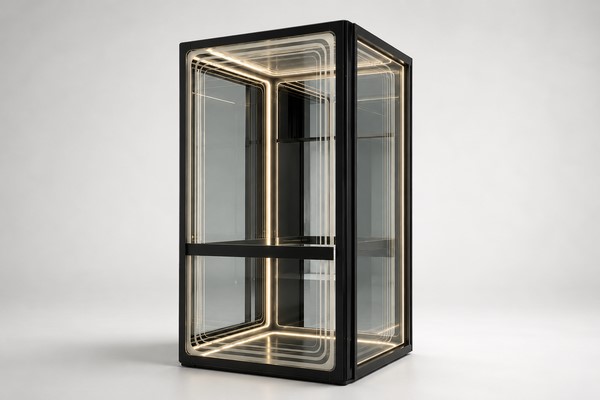

کابین آسانسور شیشه ای مربعی

کابین شیشه ای مربعی یا مستطیلی از پنل های تخت تشکیل می شود و رایج ترین نوع کابین پانوراما است. تولید ساده تر شیشه، امکان استفاده از فریم های استانداردتر و سهولت تعویض پنل آسیب دیده از مزایای این مدل محسوب می شود.

این کابین ها را می توان با یک، دو یا سه دیواره شیشه ای ساخت. فریم آن ها نیز ممکن است از فولاد رنگ شده، استیل خش دار، استیل میرور یا استیل با پوشش طلایی ساخته شود. کابین های مربعی در ساختمان های مسکونی، اداری، تجاری و مراکز درمانی قابل استفاده هستند؛ مشروط بر اینکه ظرفیت، ابعاد و تجهیزات داخلی با استاندارد پروژه هماهنگ باشند.

مشخصات فنی کابین شیشه ای آسانسور

مهم ترین بخش فنی این کابین ها، نوع شیشه و نحوه مهار آن است. برای دیواره های شیشه ای کابین، استفاده از شیشه لمینت ایمن اهمیت دارد. در این ساختار، دو یا چند لایه شیشه با یک لایه میانی مانند PVB به یکدیگر متصل می شوند. اگر شیشه بشکند، قطعات آن به لایه میانی می چسبند و احتمال ریزش آزاد شیشه کاهش پیدا می کند.

در برخی پروژه ها از شیشه سکوریت لمینت استفاده می شود که مزایای عملیات حرارتی و ساختار لمینت را هم زمان فراهم می کند. ضخامت، تعداد لایه ها، نوع لایه میانی و ابعاد پنل باید با توجه به نحوه تکیه گاه، سطح شیشه و آزمون های مورد نیاز تعیین شوند. محدود کردن تمام پنل ها به مساحت کمتر از یک متر مربع، یک قاعده عمومی برای همه کابین ها نیست.

استانداردهای رایج برای دیواره های کابین، مقاومت در برابر نیروهای استاتیکی و آزمون های ضربه را در نظر می گیرند. فریم، بست ها و اتصالات نیز باید متناسب با مقاومت شیشه طراحی شوند؛ زیرا استفاده از شیشه مناسب در یک قاب ضعیف، ایمنی مجموعه را تضمین نمی کند.

ابعاد کابین شیشه ای آسانسور

ابعاد کابین شیشه ای بر اساس ظرفیت نامی، فضای مفید چاه، نوع درب، موقعیت ریل ها و الزامات دسترس پذیری مشخص می شود. شیشه ای بودن کابین باعث حذف ضوابط مربوط به حداقل یا حداکثر مساحت کابین نمی شود.

در طراحی باید ضخامت فریم و پنل های شیشه ای نیز در نظر گرفته شود؛ زیرا این اجزا از فضای قابل استفاده داخل کابین کم می کنند. برای پروژه هایی که قرار است ویلچر، برانکارد، چرخ خرید یا بار جابه جا شود، عرض درب و عمق مفید کابین اهمیت بیشتری دارد.

استانداردهای آسانسور، محدوده مساحت کابین را متناسب با بار نامی مشخص می کنند تا از بارگیری بیش از ظرفیت جلوگیری شود. بنابراین تعیین ابعاد صرفا بر اساس سلیقه معماری یا فضای ظاهری چاه صحیح نیست.

درب کابین شیشه ای آسانسور

درب کابین شیشه ای معمولا به صورت اتوماتیک کشویی طراحی می شود و می تواند دارای لته های شیشه ای فریم دار یا سیستم شیشه ای اختصاصی باشد. شیشه درب نیز باید از نوع ایمن باشد و اتصالات، قفل ها و مکانیزم حرکت آن با وزن لته ها تناسب داشته باشند.

عرض مفید درب عدد ثابتی بین ۷۰ تا ۱۲۰ سانتی متر برای تمام پروژه ها ندارد. این ابعاد بر اساس ظرفیت، نوع کاربری، ترافیک ساختمان و الزامات دسترس پذیری انتخاب می شود. در پروژه هایی که نمای کامل شیشه ای اهمیت دارد، می توان درب طبقات را نیز شیشه ای طراحی کرد؛ اما شیشه، فریم، قفل درب و مقاومت مجموعه باید الزامات آزمون های مربوط به درب آسانسور را تامین کنند.

ساخت کابین آسانسور شیشه ای

ساخت کابین با تهیه نقشه دقیق فریم، شیشه ها، کف، سقف و محل اتصالات آغاز می شود. تمام سوراخ کاری ها، برش ها و پرداخت لبه های شیشه باید پیش از سکوریت شدن انجام شوند؛ زیرا شیشه پس از عملیات حرارتی قابل برش یا سوراخ کاری نیست.

پس از آماده سازی شیشه، عملیات سکوریت، لمینت یا هر دو فرایند بر اساس مشخصات فنی انجام می شود. سپس پنل ها با استفاده از لاستیک های محافظ، لقمه ها، بست ها و پروفیل های مناسب در فریم نصب می شوند تا تماس مستقیم و تنش موضعی میان فلز و شیشه ایجاد نشود.

این عبارت که شیشه سکوریت در اثر ضربه «پودر نمی شود» دقیق نیست. شیشه سکوریت هنگام شکست معمولا به قطعات کوچک تر تبدیل می شود، در حالی که در شیشه لمینت، لایه میانی قطعات شکسته را کنار هم نگه می دارد. به همین دلیل برای دیواره کابین، ساختار لمینت اهمیت ویژه ای دارد.

کابین آسانسور شیشه ای رنگی و طرح دار

برای ساخت کابین شیشه ای می توان از شیشه های دودی، برنزی، سبز، آبی یا سایر رنگ های قابل تولید استفاده کرد. انتخاب رنگ باید با میزان نور محیط، رنگ فریم و طراحی داخلی ساختمان هماهنگ باشد. برای مثال، ترکیب شیشه دودی با فریم استیل طلایی یا مشکی در پروژه های لوکس کاربرد دارد.

طرح های تزئینی را می توان با چاپ سرامیکی، سندبلاست، اسیدکاری یا روش های حکاکی ایجاد کرد. محل و عمق طرح باید به گونه ای انتخاب شود که مقاومت و الزامات ایمنی شیشه را مختل نکند. تمام فرایندهای تزئینی باید پیش از تولید نهایی با سازنده شیشه هماهنگ شوند.

کابین شیشه ای فوق شفاف

اصطلاح شیشه کریستال در بازار معمولا برای شیشه های فوق شفاف یا کم آهن به کار می رود. این شیشه ها در مقایسه با شیشه فلوت معمولی، ته رنگ سبز کمتری دارند و رنگ محیط را طبیعی تر نمایش می دهند.

شیشه کم آهن برای کابین های پانوراما، به ویژه مدل های گرد یا تمام شیشه ای، انتخاب مناسبی است؛ اما قیمت آن از شیشه معمولی بیشتر خواهد بود. فوق شفاف بودن شیشه به معنی ایمن بودن آن نیست و این شیشه نیز باید با ساختار لمینت، ضخامت مناسب و اتصالات استاندارد استفاده شود.

کابین آسانسور شیشه ای هوشمند

در کابین شیشه ای هوشمند از شیشه ای استفاده می شود که میزان شفافیت آن با اعمال جریان برق تغییر می کند. این قابلیت می تواند برای افزایش حریم خصوصی، کاهش دید در ارتفاع یا ایجاد جلوه های معماری مورد استفاده قرار گیرد.

در بسیاری از شیشه های هوشمند مبتنی بر فناوری PDLC، شیشه با وصل شدن برق شفاف و با قطع برق مات می شود. با این حال، نحوه عملکرد تمام محصولات یکسان نیست و باید مشخصات همان شیشه بررسی شود. اجرای این سیستم نیازمند کابل کشی مناسب، منبع تغذیه، کنترلر و پیش بینی حرکت پیوسته کابین است.

خرید کابین شیشه ای آسانسور

پیش از سفارش کابین شیشه ای باید مشخصات زیر به صورت مکتوب از سازنده دریافت شود:

• نوع و ترکیب شیشه، ضخامت هر لایه، نوع لایه میانی، ابعاد پنل ها، روش اتصال، جنس فریم و مستندات مربوط به آزمون ها
• ظرفیت، ابعاد مفید کابین، نوع درب، سیستم حرکتی، نقشه نصب، وزن نهایی کابین، گارانتی شیشه و شرایط تعویض قطعات

ظاهر شفاف و جذاب نباید تنها معیار خرید باشد. افزایش وزن کابین بر انتخاب موتور، وزنه تعادل، جک، شاسی و مصرف انرژی اثر می گذارد. همچنین دسترسی مناسب برای نظافت، تعویض پنل، سرویس درب و بازرسی اتصالات باید از مرحله طراحی در نظر گرفته شود.

در مجموع، کابین شیشه ای آسانسور می تواند به یکی از عناصر شاخص معماری ساختمان تبدیل شود؛ اما کیفیت آن به هماهنگی میان طراحی ظاهری، انتخاب شیشه، سازه نگهدارنده، سیستم حرکتی و اجرای استاندارد وابسته است.
