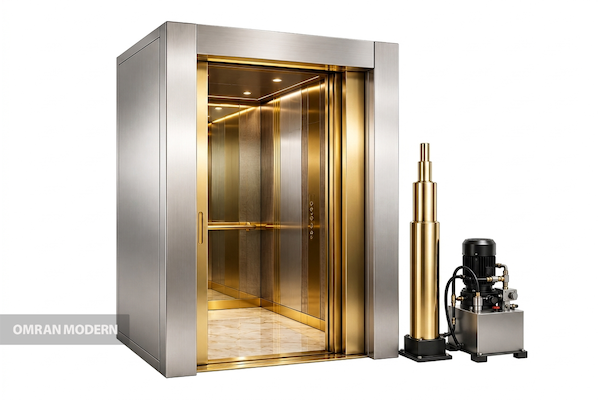

آسانسور هیدرولیک

آسانسور هیدرولیک یکی از انواع آسانسورهاست که بیشتر در ساختمان های کم طبقه و متوسط مورد استفاده قرار می گیرد. این نوع آسانسور نیروی لازم برای حرکت کابین را با استفاده از فشار روغن و عملکرد جک هیدرولیک تأمین می کند. انتقال نیرو در آسانسورهای هیدرولیک بسته به نوع سیستم می تواند به صورت مستقیم یا با کمک فلکه و سیم بکسل انجام شود. به همین دلیل ساختار آن با بسیاری از آسانسورهای رایج متفاوت است و ویژگی ها و مزایای خاص خود را دارد.

آسانسور هیدرولیک به دلیل حرکت نرم، ظرفیت مناسب برای حمل بار، انعطاف پذیری در جانمایی تجهیزات و امکان استفاده در ساختمان های کم ارتفاع، یکی از گزینه های قابل بررسی برای پروژه های ساختمانی است. اقتصادی بودن این سیستم باید با توجه به شرایط فنی، هزینه اجرا و نیازهای هر پروژه ارزیابی شود. بسیاری از سازندگان برای ساختمان های چند طبقه، ویلاها، مراکز درمانی، فروشگاه ها و حتی برخی فضاهای صنعتی از این نوع آسانسور استفاده می کنند.

قیمت آسانسور هیدرولیک

به صورت کلی آسانسور هیدرولیکی قیمت بالایی دارد زیرا  اکثر موتورهای این آسانسورها خارجی بوده و قیمت آن وابسته به ارز می باشد، لذا با بالا رفتن قیمت ارز قیمت اسانسور هیدرولیکی نیز بالا می رود. همچنین نه تنها آسانسور هیدرولیکی قیمت بالاتری دارد بلکه به دلیل پیچیدگی های مکانیکی، هزینه نصب بیشتری نیز به پروژه تحمیل می کند. از طرفی پیچیدگی سیستم این آسانسور نسبت به کششی گیربکسی، باعث بالاتر رفتن قیمت اسانسور هیدرولیکی می شود.  در نیمه دوم سال ۱۴۰۵، حداقل قیمت آسانسور هیدرولیکی به صورت پکیج از حدود ۱,۸۰۰,۰۰۰,۰۰۰ تومان آغاز می شود. این مبلغ قیمت آسانسور هیدرولیکی کوچک با ظرفیت ۲ نفر و ۲ توقف است. قیمت نهایی با توجه به ظرفیت کابین، تعداد توقف، ارتفاع مسیر، نوع جک، توان پاوریونیت، کیفیت شیر کنترل، برند قطعات و شرایط نصب تغییر می کند. همچنین هزینه هایی مانند حمل، اجرای چاه، آهن کشی، نصب تجهیزات، تابلو فرمان، درب ها و کابین ممکن است جداگانه محاسبه شوند. به همین دلیل، برای برآورد دقیق هزینه باید مشخصات فنی پروژه بررسی شود و قیمت آسانسور هیدرولیک بر اساس نیاز واقعی ساختمان استعلام گردد.

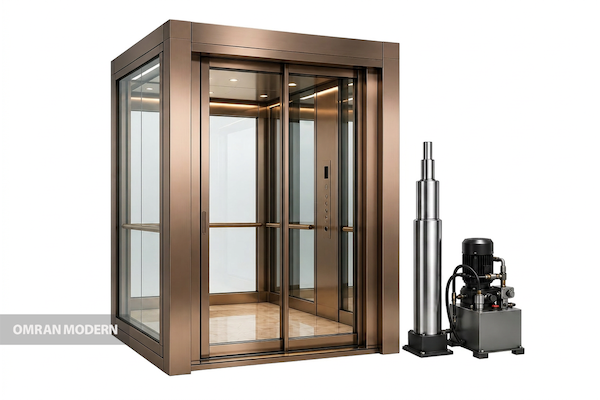

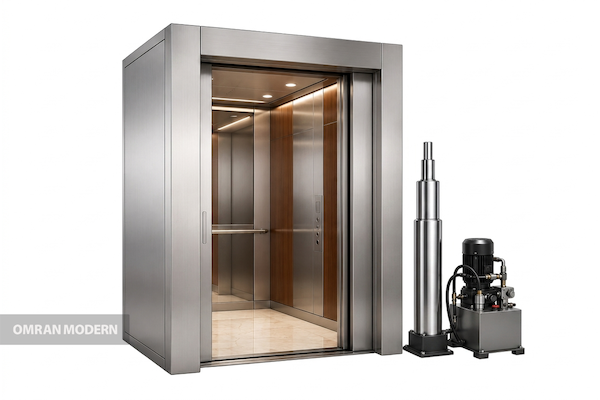

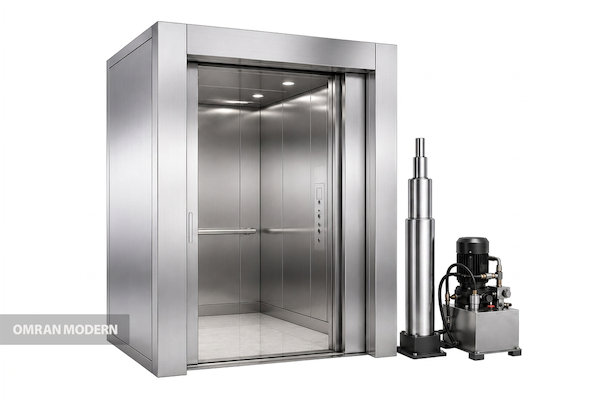

جدول زیر لیست قیمت آسانسور هیدرولیکی را به صورت حدودی در نیمه دوم سال ۱۴۰۵ نمایش می دهد. مطابق این جدول کمترین قیمت آسانسور هیدرولیکی کوچک که ظرفیت ۲ نفره دارد، جنس کابین آن ام دی اف استیل بوده و در 2 ایستگا توقف می کند برابر ۱,۸۰۰,۰۰۰,۰۰۰ تومان می باشد. همانطور که در این جدول می بینید با بالا رفتن تعداد توقف و ارتقا یافتن جنس بدنه کابین، قیمت اسانسور هیدرولیکی بیشتر می شود.

لیست قیمت آسانسور هیدرولیکی در نیمه دوم ۱۴۰۵

عوامل موثر بر قیمت آسانسور هیدرولیک

قیمت آسانسور هیدرولیک به عوامل مختلفی بستگی دارد و نمی توان برای آن یک عدد ثابت در نظر گرفت. از مهم ترین عواملی که بر هزینه نهایی تاثیر می گذارند می توان به تعداد طبقات ساختمان، ظرفیت آسانسور، نوع سیستم هیدرولیک، کیفیت قطعات، برند تجهیزات و هزینه نصب آسانسور اشاره کرد. به عنوان مثال هزینه نصب آسانسور هیدرولیک به ازای هر طبقه در شهر تهران بین  ۴۱ تا ۴۳ میلیون تومان است.  لازم به ذکر است که نصابان، برای تعداد زیر ۵ توقف، دستمزد ۵ توقف را دریافت می نمایند. این هزینه در شهرهای مختلف نرخ متفاوتی دارد.

ابعاد کابین، نوع درب ها، سیستم کنترل و امکانات ایمنی نیز می توانند در تعیین قیمت نهایی نقش داشته باشند. به همین دلیل برای برآورد دقیق هزینه لازم است مشخصات پروژه توسط کارشناسان بررسی شود.

آسانسور هیدرولیک چیست و چگونه کار می کند؟

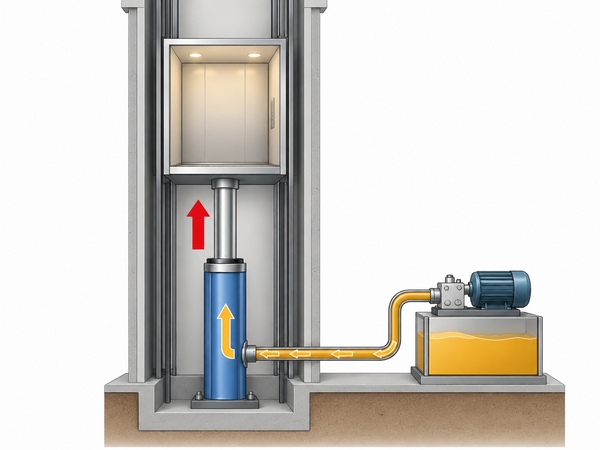

آسانسور هیدرولیک سیستمی است که نیروی لازم برای حرکت کابین را از فشار روغن هیدرولیک تامین می کند. تجهیزات اصلی این سیستم در مجموعه ای به نام پاوریونیت یا یونیت هیدرولیک قرار دارند که معمولا شامل موتور الکتریکی، پمپ، مخزن روغن و شیرهای کنترلی است. هنگام حرکت کابین به سمت بالا، موتور الکتریکی پمپ را فعال می کند و روغن تحت فشار وارد سیلندر می شود. افزایش فشار روغن، پیستون را حرکت می دهد و نیروی ایجاد شده به صورت مستقیم یا از طریق فلکه و سیم بکسل به کابین منتقل می شود. برای حرکت به سمت پایین، شیر کنترل باز می شود و روغن با سرعت تنظیم شده از سیلندر به مخزن بازمی گردد. در نتیجه، پیستون و کابین به آرامی پایین می آیند. کنترل جریان روغن باعث می شود شتاب گیری، کاهش سرعت و توقف کابین به شکل نرم و قابل کنترل انجام شود.

اجزای اصلی آسانسور هیدرولیک

آسانسور هیدرولیک از مجموعه ای از قطعات مکانیکی، هیدرولیکی و الکترونیکی تشکیل شده است که هر کدام نقش مهمی در عملکرد صحیح سیستم دارند. هماهنگی این اجزا باعث می شود آسانسور بتواند به شکل ایمن و دقیق بین طبقات حرکت کند.

یکی از مهم ترین بخش های این سیستم، پاوریونیت یا یونیت هیدرولیک است. همان طور که قبل تر نیز اشاره شده، این بخش شامل موتور الکتریکی، پمپ هیدرولیک، مخزن روغن و شیرهای کنترلی می شود. پاوریونیت وظیفه تأمین فشار روغن، تنظیم جهت جریان و کنترل سرعت حرکت کابین را بر عهده دارد.

سیلندر و پیستون نیز از اجزای کلیدی سیستم هستند. سیلندر معمولا در چاه آسانسور نصب می شود و پیستون در داخل آن حرکت می کند. فشار روغن باعث حرکت پیستون شده و این حرکت به کابین منتقل می شود. کابین آسانسور نیز به وسیله ریل های راهنما در مسیر عمودی حرکت می کند. ریل ها باعث می شوند کابین در مسیر مشخص و بدون انحراف حرکت کند.

از دیگر اجزای مهم می توان به تابلو فرمان، سیستم ایمنی، سنسورها، درب های طبقات و سیستم کنترل اشاره کرد که همگی در کنار هم عملکرد دقیق و ایمن آسانسور را تضمین می کنند.

انواع آسانسور هیدرولیک

آسانسورهای هیدرولیک از نظر نحوه انتقال نیروی جک به کابین به دو گروه اصلی مستقیم و غیرمستقیم تقسیم می شوند. انتخاب میان این دو سیستم به ارتفاع مسیر حرکت، ظرفیت کابین، فضای چاه، محل نصب جک و محدودیت های اجرایی ساختمان بستگی دارد.

در آسانسور هیدرولیک مستقیم، جک بدون استفاده از سیم بکسل و فلکه، نیروی خود را مستقیما به کابین یا یوک کابین منتقل می کند. در این سیستم، مقدار حرکت پیستون معمولا با میزان حرکت کابین ارتباط مستقیم دارد. جک ممکن است در زیر کابین یا در کنار آن نصب شود.

در آسانسور هیدرولیک غیرمستقیم، نیروی جک از طریق فلکه و سیم بکسل به کابین منتقل می شود. یکی از آرایش های رایج این سیستم، نسبت تعلیق ۲ به ۱ است؛ یعنی با یک متر حرکت جک، کابین تقریبا دو متر جابه جا می شود. این روش می تواند طول جک موردنیاز را کاهش دهد، اما به تجهیزات بیشتری مانند فلکه، سیم بکسل و پاراشوت نیاز دارد. از این رو خرید آسانسور هیدرولیک و نصب آن با هزینه بیشتری همراه است.

از نظر محل نصب نیز سیستم های هیدرولیک ممکن است به صورت جک از زیر یا جک از بغل اجرا شوند. در مدل جک از زیر، جک در امتداد زیر کابین قرار می گیرد. در مدل جک از بغل، یک یا چند جک در کنار کابین نصب می شوند. عمق چاهک، نوع جک و فضای موردنیاز باید بر اساس نقشه سازنده، مشخصات تجهیزات و الزامات اجرایی همان پروژه تعیین شود.

کاربرد آسانسور هیدرولیک در ساختمان ها

آسانسور هیدرولیک به دلیل مزایای گفته شده، در بسیاری از ساختمان ها و فضاهای مختلف کاربرد دارد. استفاده از این سیستم در ساختمان های مسکونی کم ارتفاع، ویلاها و پروژه هایی که محدودیت خاصی در جانمایی تجهیزات دارند امکان پذیر است. حرکت نرم کابین و قابلیت نصب پاوریونیت در کنار چاه یا فضای تجهیزات مجزا، از مزایای آن در این پروژه ها محسوب می شود. در مراکز درمانی، کلینیک ها و درمانگاه ها نیز آسانسور هیدرولیک کاربرد دارد. زیرا حرکت آرام آن برای جابجایی بیماران و تجهیزات پزشکی مناسب تر است. همچنین به دلیل قابلیت جابه جایی اجسام سنگین با این آسانسور، از آن در فروشگاه ها، پارکینگ های طبقاتی، رستوران ها، انبارها و کارگاه های صنعتی نیز استفاده می شود.

اما معمولا خرید آسانسور هیدرولیکی برای پروژه هایی رخ می دهد که ساختمان قدیمی باشد و فضای زیادی برای نصب آسانسور وجود نداشته باشد. در این صورت نصب آسانسور هیدرولیک قیمت واحدهای این ساختمان ها را به طرز چشم گیری افزایش می دهد.

تفاوت آسانسور هیدرولیک و آسانسور کششی

در انتخاب سیستم آسانسور برای ساختمان، یکی از مهم ترین سوالات تفاوت آسانسور هیدرولیک و آسانسور کششی است. هر یک از این دو سیستم ویژگی ها و کاربردهای خاص خود را دارند که در ادامه به طور خلاصه بررسی می شوند.

در آسانسور کششی، حرکت کابین توسط موتور الکتریکی و سیم بکسل انجام می شود. موتور با چرخاندن فلکه کششی، سیم بکسل ها را حرکت می دهد و کابین بالا یا پایین می رود. این سیستم دامنه سرعت گسترده تری دارد و در ساختمان های متوسط و بلند بیشتر استفاده می شود. آسانسور کششی می تواند به صورت موتورخانه دار یا بدون موتورخانه اجرا شود.

در مقابل، آسانسور هیدرولیک با استفاده از فشار روغن و حرکت پیستون کار می کند. این سیستم بیشتر در ساختمان های کوتاه تر استفاده می شود و حرکت بسیار نرم و کنترل شده ای دارد. جدول زیر مقایسه ای از این دو مدل آسانسور است.

مقایسه آسانسور کششی و آسانسور هیدرولیک

اما همواره یکی از مهمترین فاکتورها در مقایسه، بودجه و هزینه می باشد. آسانسور هیدرولیک قیمت و هزینه اولیه بیشتری نسبت به آسانسور کششی گیربکسی، که متداول ترین نوع است، می طلبد. اما باید توجه داشت که آسانسور هیدرولیک نیاز به سرویس و تعمیرات دوره ای کمتری دارد لذا هزینه نگهداری آن کمتر است. همچنین مورد دیگری که باید در نظر گرفت، دسترسی به تعمیرکار ماهر است. از آنجایی که استفاده از آسانسور هیدرولیکی نسبت به کششی کمتر متداول است لذا تعداد تکنسین های متخصص برای آسانسور هیدرولیکی کمتر است.

مزایای آسانسور هیدرولیک

آسانسور هیدرولیک مزایای متعددی دارد که باعث شده در بسیاری از پروژه های ساختمانی مورد توجه قرار بگیرد. یکی از مهم ترین مزایای این سیستم نصب نسبتا ساده آن است. زیرا در بسیاری از موارد نیازی به موتورخانه در بالای چاه آسانسور وجود ندارد و تجهیزات می توانند در طبقه همکف یا کنار چاه نصب شوند.

حرکت نرم و یکنواخت کابین یکی دیگر از مزایای مهم این نوع آسانسور است. سیستم هیدرولیک باعث می شود شروع حرکت و توقف آسانسور بسیار آرام انجام شود و لرزش کمتری احساس شود.

ایمنی بالا نیز از ویژگی های مهم آسانسور هیدرولیک محسوب می شود. در آسانسورهای مجهز به سیستم پایین آوری اضطراری، هنگام قطع برق می توان کابین را با سرعت کنترل شده به طبقه پایین تر یا طبقه تعیین شده منتقل کرد. عملکرد صحیح این قابلیت به وجود باتری، شیر اضطراری و تجهیزات نجات مناسب بستگی دارد. همچنین این نوع آسانسور توانایی حمل بارهای سنگین را داشته و در برخی محیط های صنعتی یا تجاری قابل استفاده است.

محدودیت های آسانسور هیدرولیک

آسانسور هیدرولیک معایبی نیز دارد که باید قبل از انتخاب آن در نظر گرفته شوند. یکی از مهم ترین این معایب، محدودیت ارتفاع این مدل آسانسور است. زیرا با افزایش ارتفاع، طول سیلندر و فشار مورد نیاز افزایش پیدا می کند که می تواند هزینه و پیچیدگی سیستم را بالا ببرد. به همین دلیل، استفاده از آسانسور هیدرولیک معمولا به ساختمان های کم ارتفاع و مسیرهای حرکتی محدود اختصاص دارد و برای ساختمان های بلند، سیستم کششی گزینه رایج تری است.

سرعت این نوع آسانسور نیز کمتر از آسانسورهای کششی است. به همین دلیل در برج ها و ساختمان های مرتفع که سرعت جابجایی اهمیت زیادی دارد، آسانسورهای کششی مورد استفاده هستند.

سیستم هیدرولیک به سرویس دوره ای نیاز دارد و باید وضعیت روغن، آب بندی جک، شیلنگ ها، اتصالات، شیرهای کنترل و پاوریونیت به طور منظم بررسی شود. نشتی روغن، آلودگی سیال یا تنظیم نادرست شیرها می تواند کیفیت حرکت و عملکرد سیستم را کاهش دهد. سرویس دوره ای و بررسی وضعیت روغن هیدرولیک از موارد مهم در نگهداری این سیستم است.

محدودیت دیگر این است که آسانسور هیدرولیک قیمت بالاتری دارد که این مورد باید حتما در برنامه ریزی ها درنظر گرفته شود.

از دیگر موارد می توان به کمتر رایج بودن استفاده از این آسانسور در ساختمان ها اشاره نمود. در نتیجه تعداد مراکز فروش آسانسور هیدرولیک کمتر بوده و به تبع خرید آسانسور هیدرولیک کمتر انجام می شود.

آسانسور هیدرولیک خانگی

آسانسور هیدرولیک خانگی نوعی آسانسور است که امکان جابجایی بین طبقات را به کمک مکانیزم هیدرولیکی در داخل یک واحد مسکونی ایجاد می نماد. معمولا تعداد توقف های آسانسور هیدرولیک خانگی کم و در حد ۲ یا ۳ توقف می باشد. همچنین ظرفیت بار این آسانسور نیز پایین تر از ظرفیت آسانسورهای رایج است. در نیمه دوم سال ۱۴۰۵ کمترین قیمت آسانسور هیدرولیک خانگی  از ۱,۸۰۰,۰۰۰,۰۰۰ تومان شروع می شود. این مبلغ مربوط به  قیمت آسانسور هیدرولیکی خانگی با کابین ام دی اف استیل و ظرفیت ۱۵۰ کیلوگرم می باشد. اما برای زیبایی و معماری بهتر فضا کابین آسانسور هیدرولیک خانگی را معمولا شیشه ای در نظر می گیرند. در این صورت قیمت آسانسور هیدرولیکی خانگی تا ۱,۸۷۰,۰۰۰,۰۰۰ تومان نیز افزایش می یابد.  قیمت آسانسور هیدرولیک خانگی شیشه ای با ظرفیت ۱۵۰ کیلوگرم یا دو نفر با ۳ ایستگاه توقف تقریبا برابر  ۲,۲۷۰,۰۰۰,۰۰۰  تومان می باشد. همچنین با افزایش ظرفیت آسانسور هیدرولیک خانگی به ۴ نفر یا ۳۰۰ کیلوگرم، قیمت آن نیز به مبلغ ۲,۳۷۰,۰۰۰,۰۰۰  تومان افزایش می یابد.
