قالب وافل

یکی از نکات مهم طراحی و ساخت ساختمان، تلاش برای کاهش بار مرده سازه می باشد. برای این کار روش های مختلفی مانند ساخت دال های بتنی مشبک مورد استفاده قرار می گیرد. قالب وافل یکی از ابزارهای مهم برای ایجاد این نوع از سقف ها می باشد. در تولید قالب وافل معمولا از پلاستیک مقاوم یا پلی پروپیلن استفاده می شود تا بتوان پس از اتمام فرآیند بتن ریزی، آن ها را جدا کرده و مجددا مورد استفاده قرار داد.

طراحی سیستم سقف وافل به گونه ای است که با استفاده از تیرچه های منظم در یک یا دو جهت، بخش های غیرضروری بتن حذف شده و سازه سبک تر اما مقاوم تر ساخته شود. یکی دیگر از اهداف خرید قالب وافل برای سقف، امکان اجرای دهانه های بزرگ با تعداد ستون کمتر بوده که این موضوع فضای باز تری را برای طراحی در اختیار معمار قرار می دهد. علاوه بر این، ظاهر منظم و مشبک زیر سقف می تواند جلوه خاصی را به فضا ببخشد.

قیمت قالب وافل

قیمت قالب وافل تحت تاثیر موارد مختلفی می باشد که از جمله آن ها می توان به جنس، ابعاد، یک یا دو طرفه بودن قالب و کیفیت ساخت اشاره داشت. به طور کلی و در نیمه دوم سال ۱۴۰۴ فروش قالب وافل با حداقل قیمت ۲۵۰,۰۰۰ تومان صورت می گیرد. در رابطه با عوامل تاثیر گذار بر قیمت، اول از همه به جنس قالب می توان پرداخت. قالب هایی با جنس پلاستیک مقاوم و یا ساخته شده از پلی پروپیلن با کیفیت، به دلیل دوام بالاتر و قابلیت استفاده در چندین پروژه معمولا از قیمت بالاتری برخوردار هستند.

ابعاد قالب عامل مهم بعدی تاثیر گذار بر قیمت قالب وافل می باشد. به تبع هرچه ابعاد قالب بزرگتر باشد میزان مصرف مواد اولیه و در نتیجه هزینه تولید بالاتر خواهد بود. در نهایت توصیه می شود برای خرید قالب سقف وافل ، به دنبال قالب های با کیفیت و با قابلیت استفاده چندین باره باشید. این کار شاید در ابتدا هزینه بیشتری به پروژه اعمال کند، اما در طولانی مدت باعث صرفه جویی در هزینه ها برای جایگزینی و خرید مجدد قالب می شود.

انواع قالب وافل و روش های به کارگیری آن

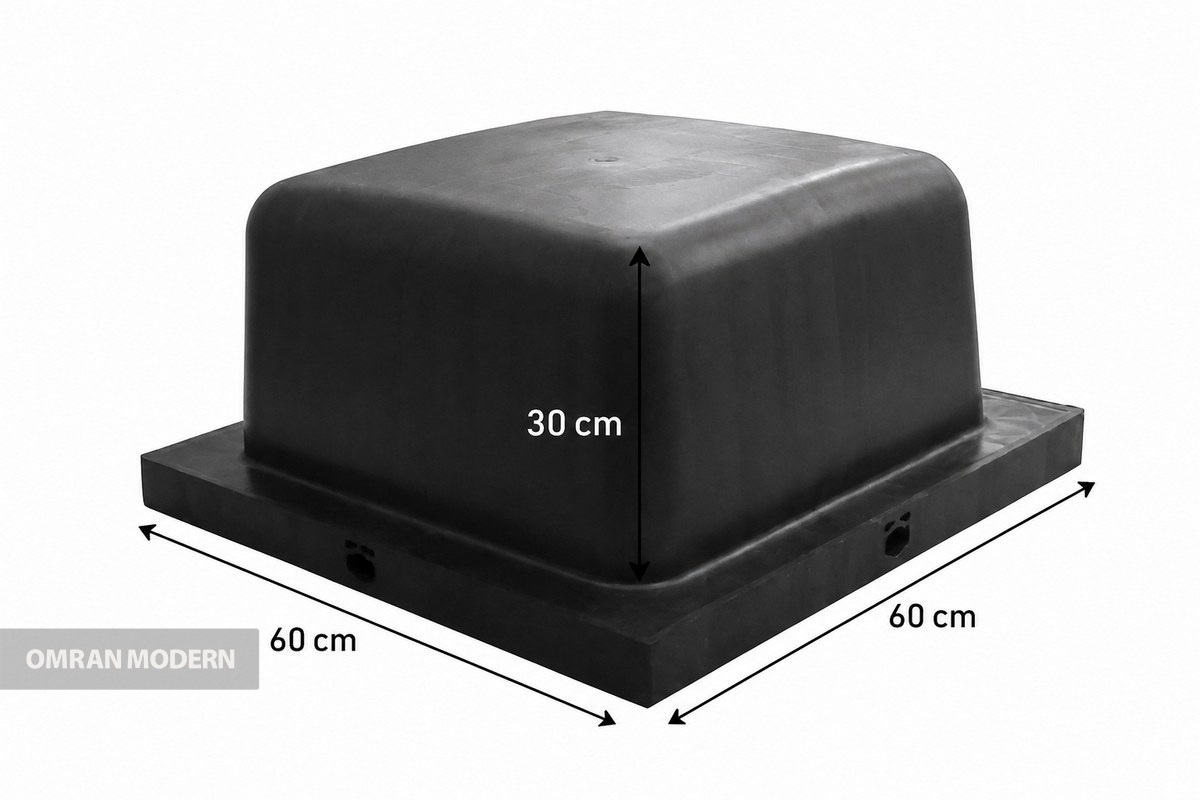

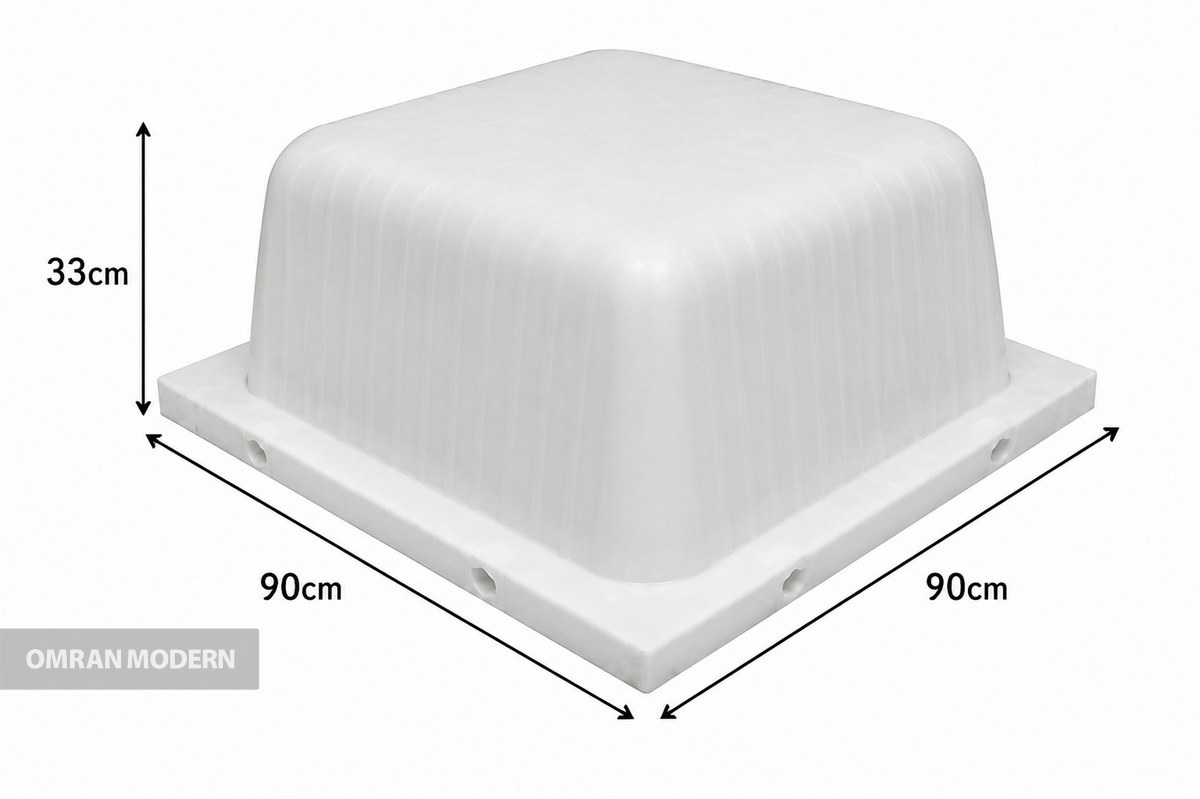

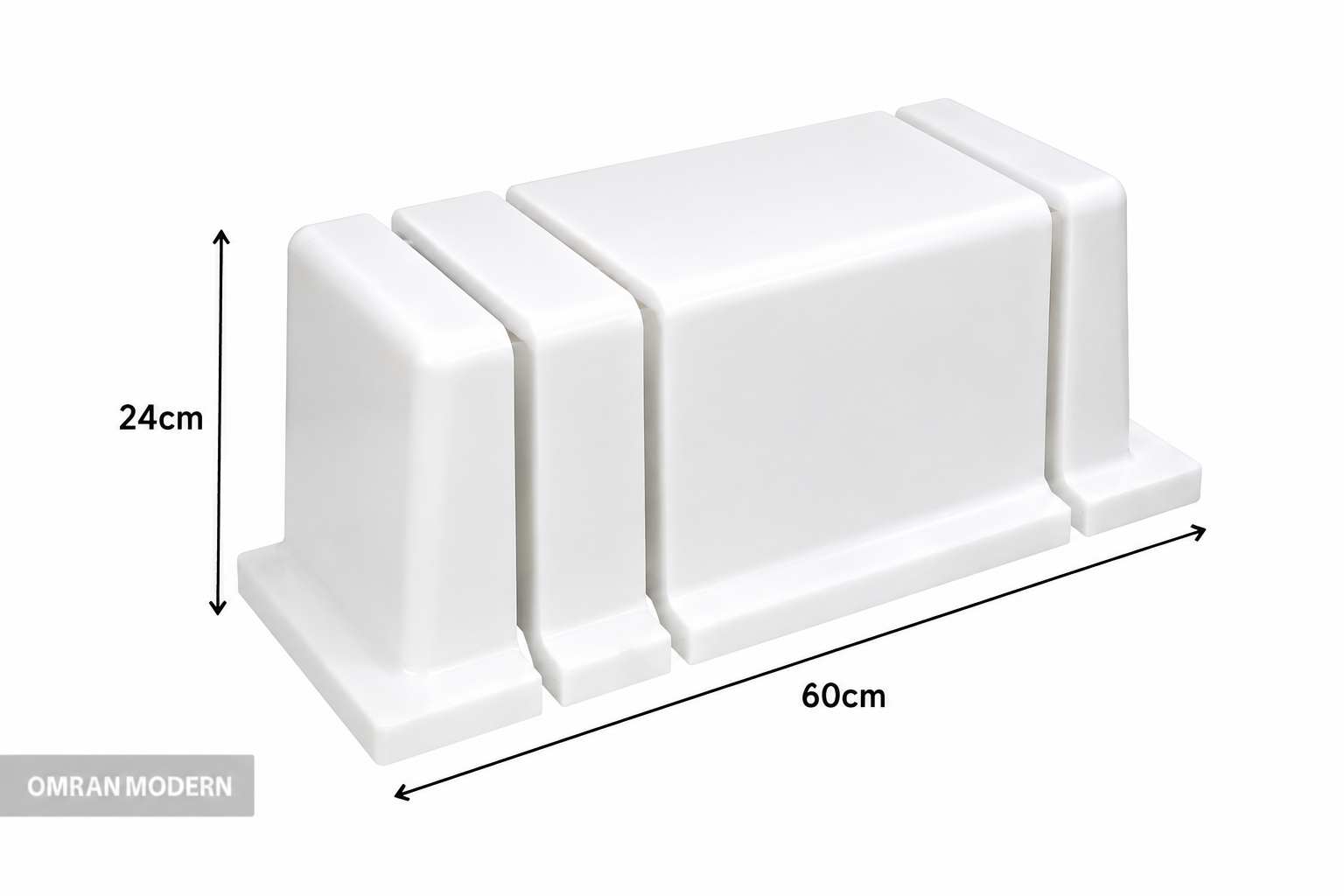

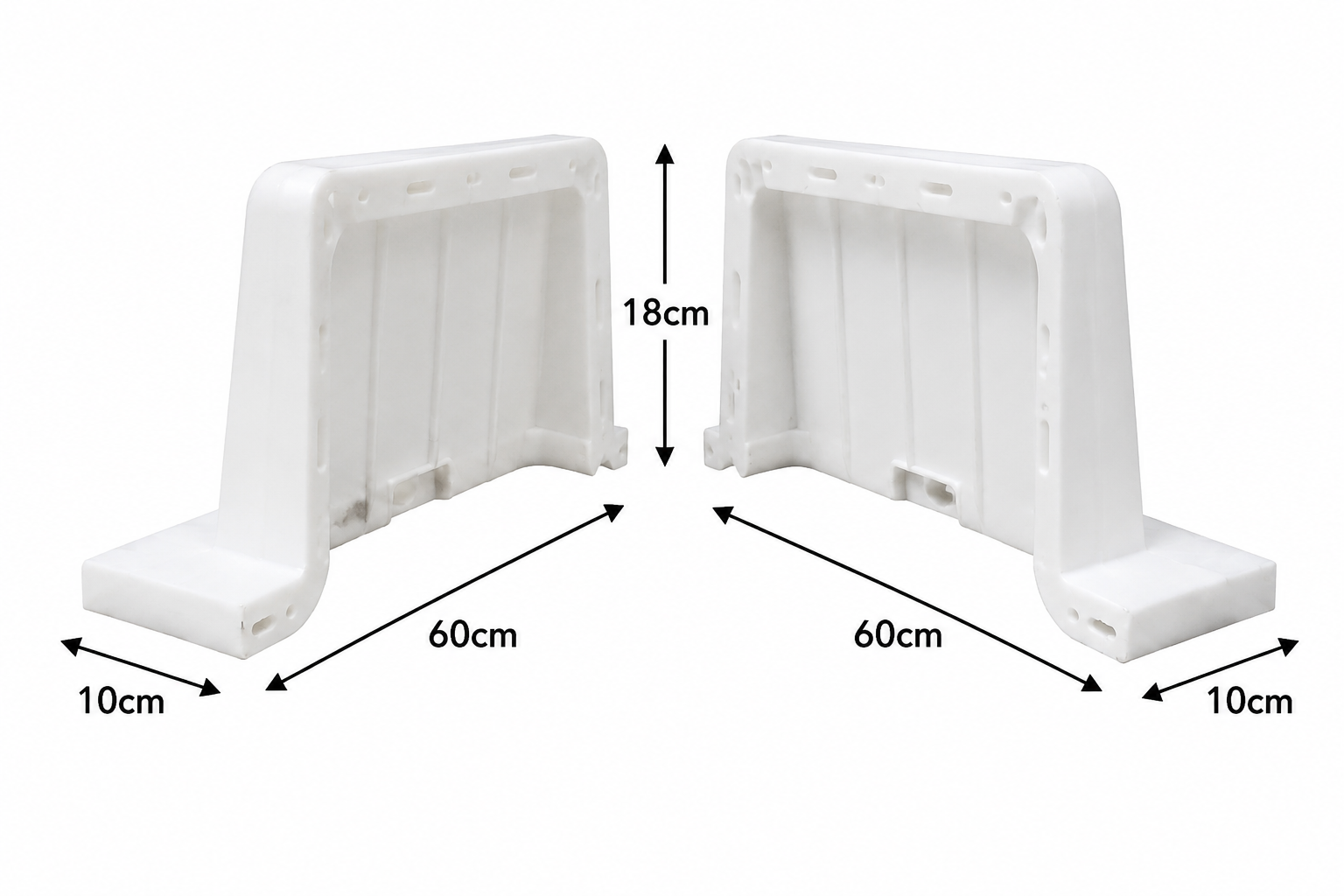

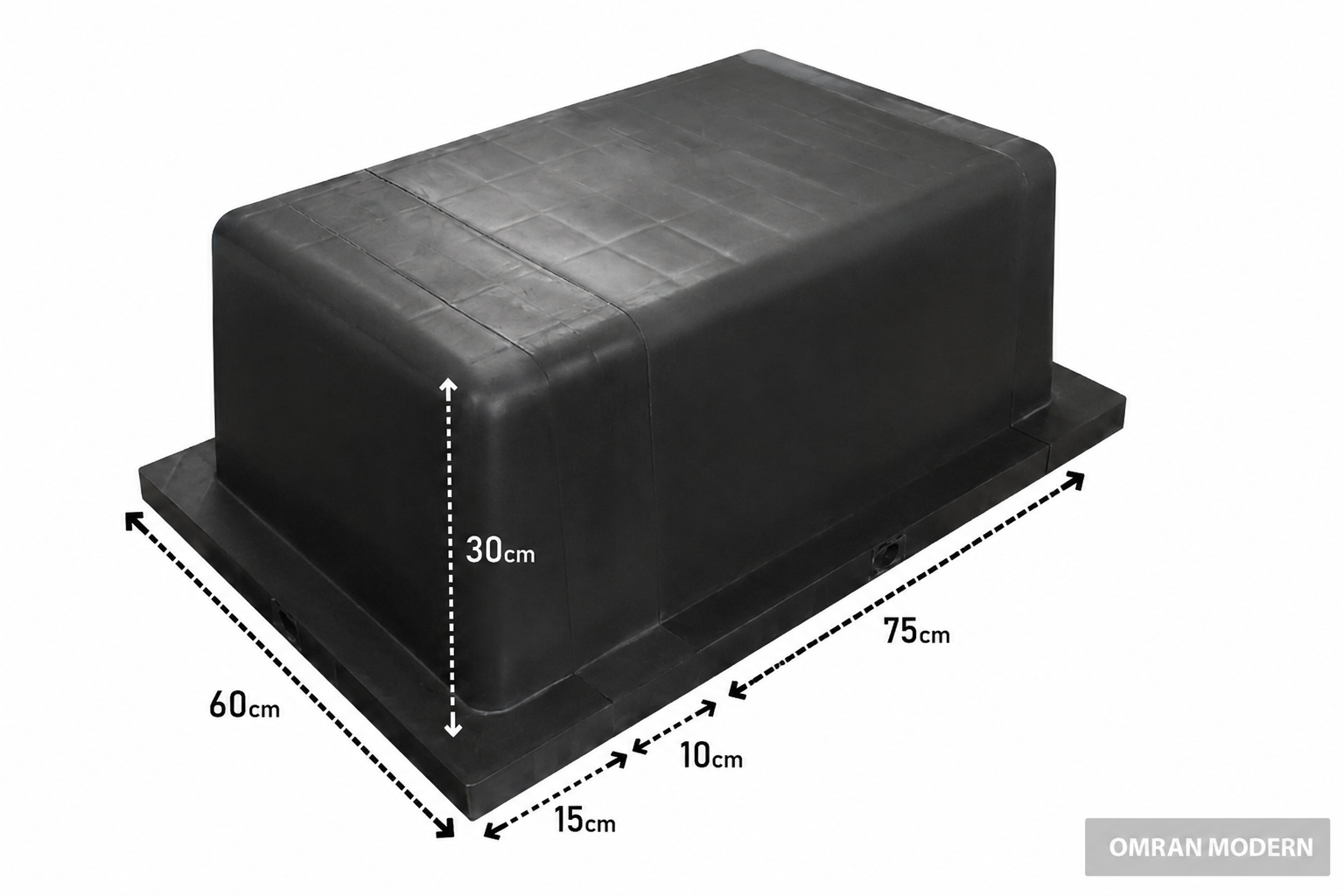

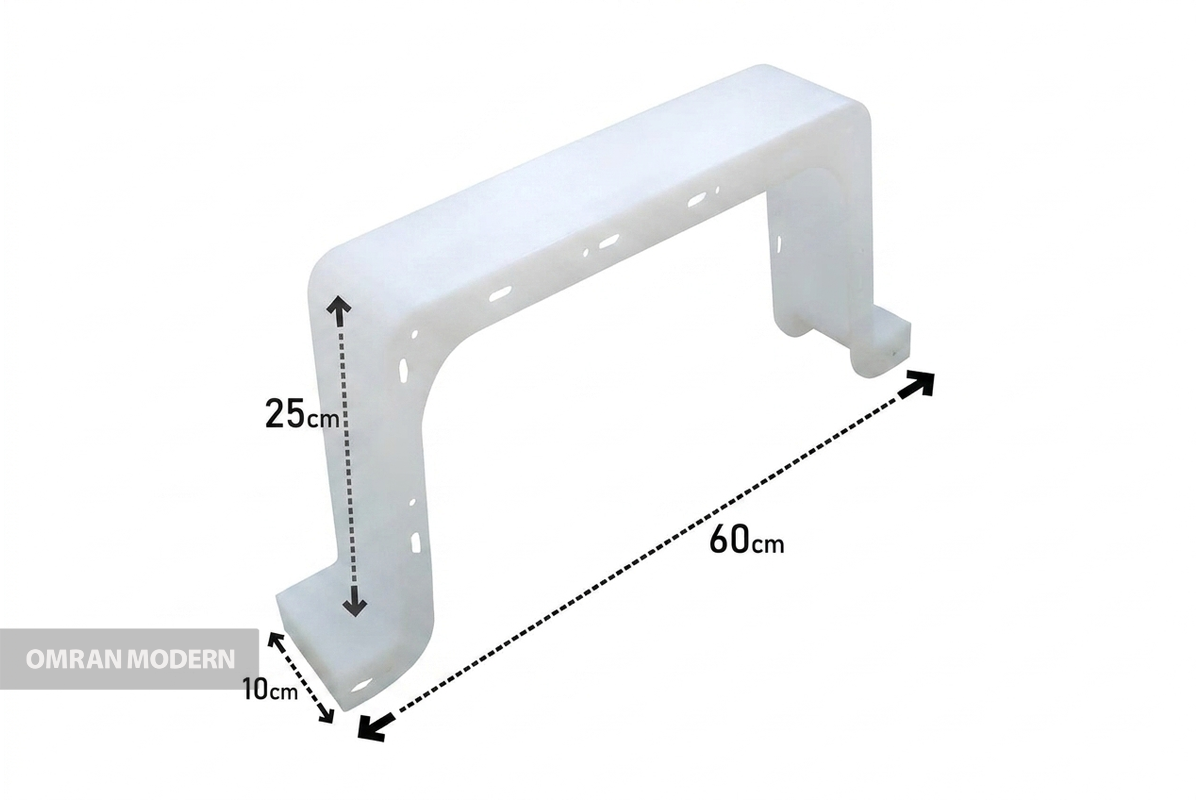

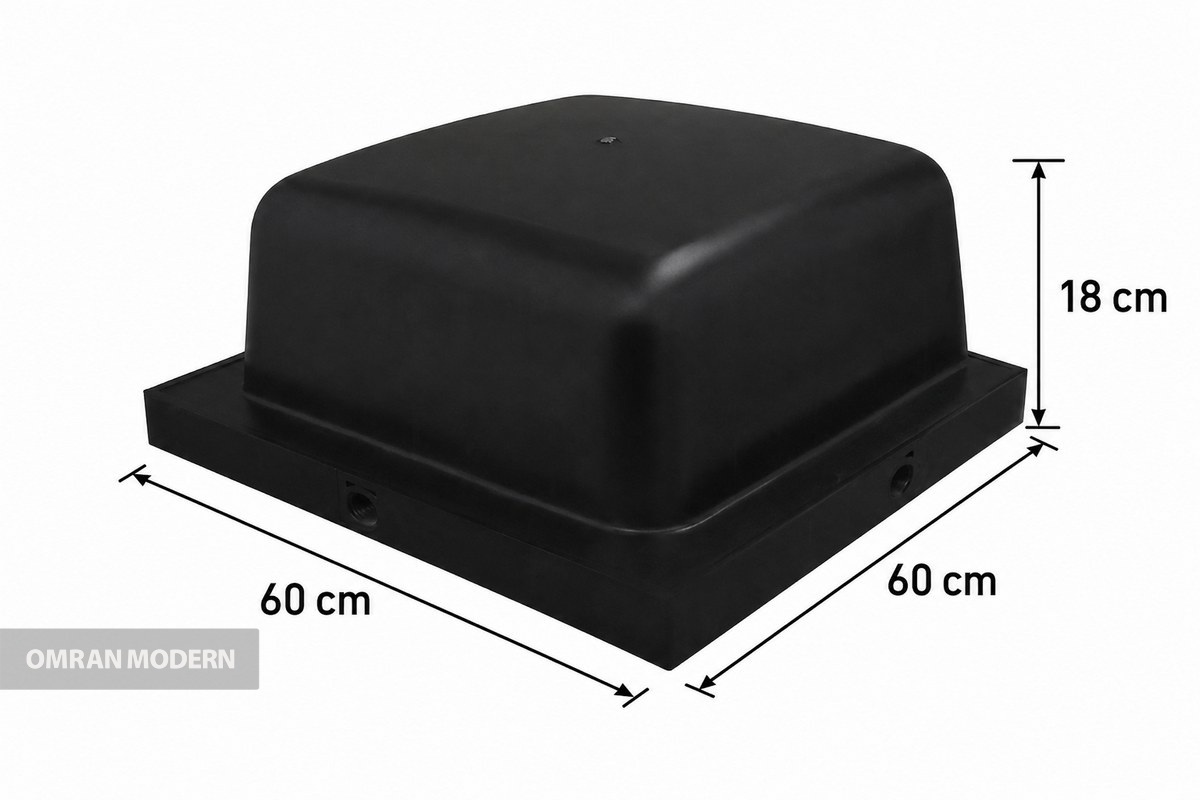

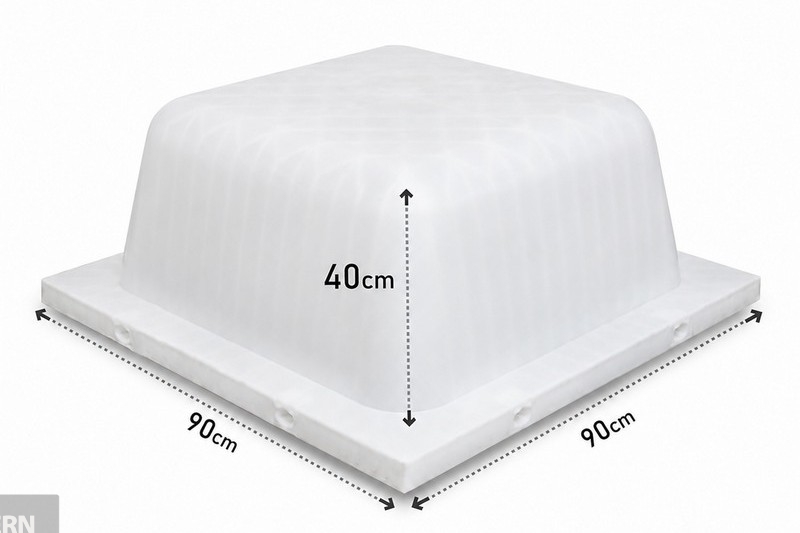

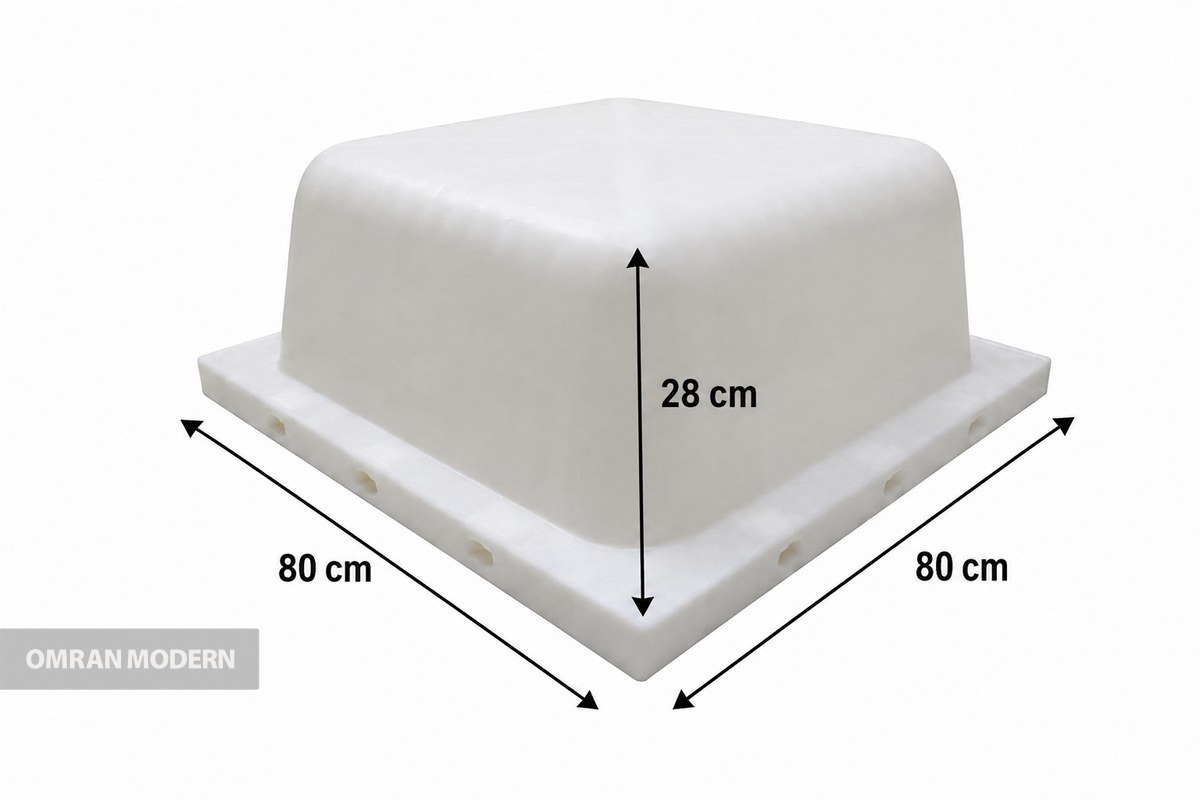

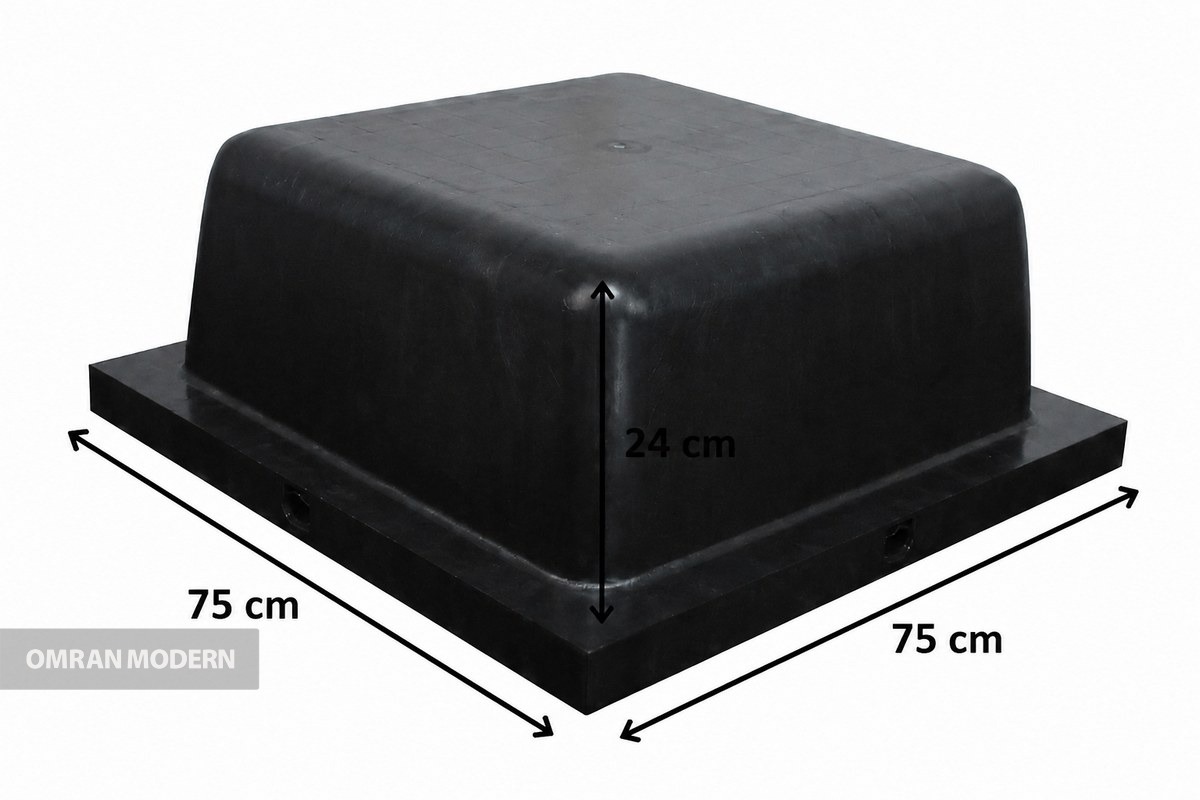

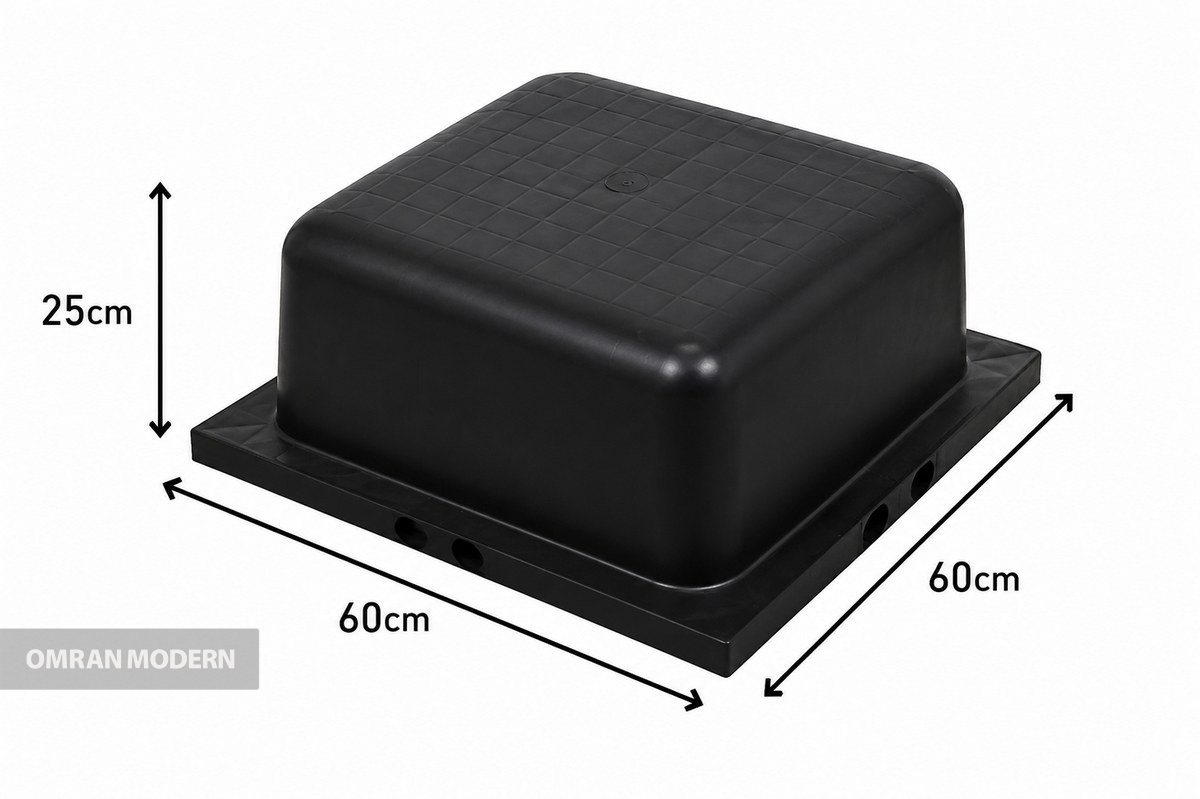

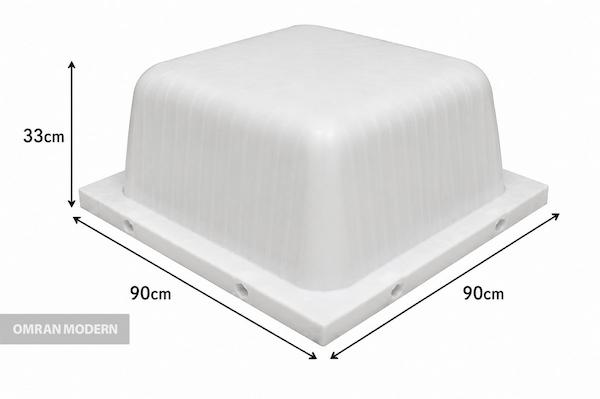

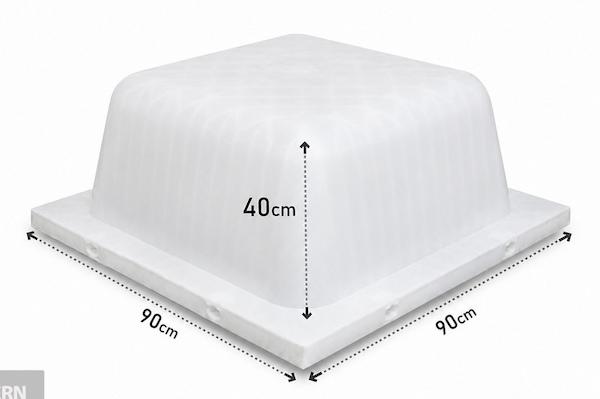

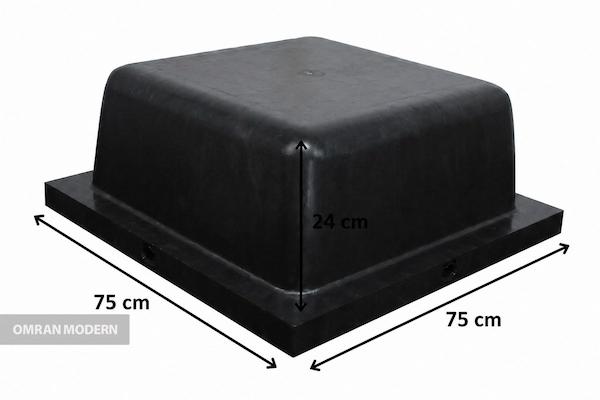

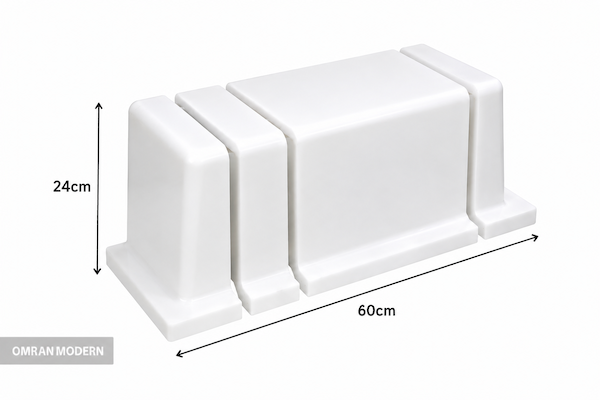

به طور کلی فروش قالب سقف وافل در دو دسته یک طرفه و دو طرفه انجام می شود. برای انتقال بار به صورت یک طرفه از قالب یک طرفه استفاده می شود. این قالب معمولا به شکل مستطیل طراحی شده و بیشتر برای دهانه های متوسط مناسب است. از طرف دیگر، برای توزیع بار سقف در دو جهت و برای دهانه های متوسط تا بزرگ معمولا از قالب دو طرفه استفاده می شود. این قالب ها معمولا به صورت مربع طراحی و تولید می شوند تا بتوانند توزیع بار را به صورت برابر در هر دو جهت اعمال کنند. در نهایت استفاده از این قالب ها باعث ایجاد فضای معماری بهتر و با تعداد ستون های کمتر در سازه می شود.

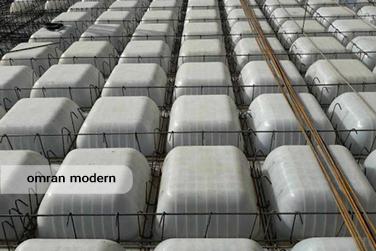

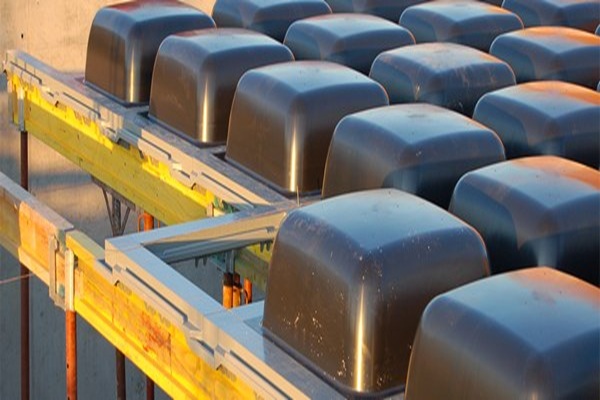

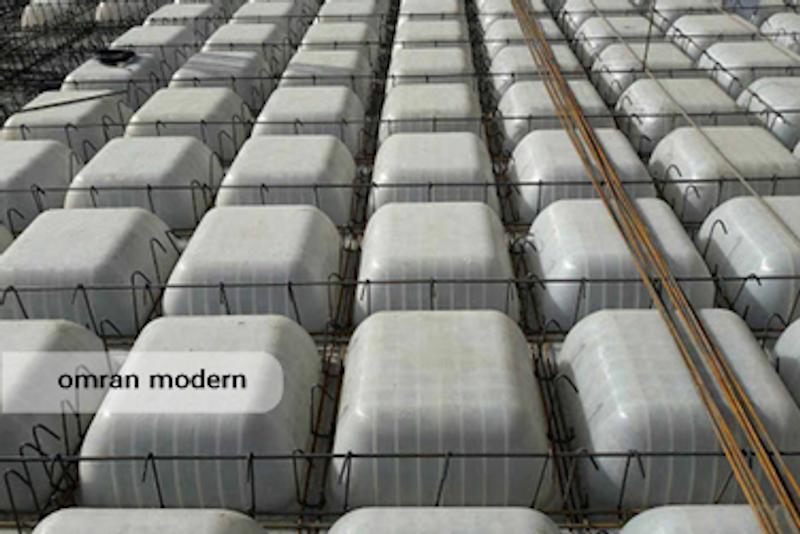

در ساخت سقف های وافل، مراحل مختلفی انجام شده که شامل آماده سازی زیرسازی، چینش قالب ها، آرماتورگذاری و بتن ریزی می باشد. در نهایت پس از سخت شدن بتن، قالب ها از سقف جدا شده و می توان مجددا از آن ها استفاده کرد. تنوع در مدل، ابعاد و سیستم قالب سقف وافل ، آن را به ابزاری مناسب برای بتن ریزی سقف در سازه هایی مختلف و با معماری متفاوت بدل کرده است.

مزایا و معایب خرید قالب وافل

خرید قالب وافل در ادامه روند ساخت پروژه می تواند مزایای زیادی را به همراه داشته باشد، اما این موضوع مانند روش های اجرایی دیگر با محدودیت ها و چالش هایی همراه می باشد. در ادامه برخی از مزایا و محدودیت آن را با یک دیگر مرور می کنیم:

مزایا:

• کاهش وزن مرده سازه به دلیل حذف بتن غیرسازه ای
• صرفه جویی در مصرف بتن و میلگرد و در نتیجه کاهش هزینه کلی پروژه
• کاهش هزینه های بلندمدت با قابلیت استفاده مجدد از قالب ها
• امکان اجرای دهانه های بزرگ و ایجاد فضاهای مناسب برای معماری
• ظاهر زیبا و منظم زیر سقف

معایب:

• هزینه اولیه بیشتر نسبت به قالب بندی سنتی
• نیاز به طراحی و محاسبات دقیق مهندسی برای اطمینان از عملکرد سازه
• دشواری در عبور برخی تأسیسات از زیر سقف به دلیل شبکه ای بودن فرم آن

در نهایت باید بیان داشت، قالب وافل در پروژه های متوسط و بزرگ با دهانه های وسیع یک انتخاب اقتصادی و فنی به شمار می آید، اما در پروژه های کوچک یا کم هزینه ممکن است توجیه مالی کمتری به همراه داشته باشد.

 مقایسه قالب وافل با سایر روش های دال مجوف

در میان روش های مختلفی که برای ساخت دال های بتنی مجوف به کار گرفته می شود، خرید قالب سقف وافل و استفاده از آن با مزایای بیشتری نسبت به مدل های دیگر همراه است. برای مثال و در مقایسه با یوبوت و کوبیاکس، به دلیل سادگی اجرا و امکان استفاده مجدد از قالب ها، معمولا به کار گیری آن با هزینه کمتری برای پروژه همراه است. از طرف دیگر روش های اجرا و نظارت سقف های یوبوت و کوبیاکس به دلیل مسائل فنی کمی پیچیده تر از سقف وافل بوده که این موضوع انجام پروژه را با سختی بیشتری همراه می سازد.

در نهایت می توان گفت، خرید قالب وافل برای پروژه های متوسط تا بزرگ و یا برای انجام چندین پروژه طی چند سال، گزینه مناسب و اقتصادی به شمار می رود؛ اما معمولا استفاده از سایر سیستم های مجوف بیشتر در پروژه های خاص یا با بودجه های بالاتر توجیه اقتصادی دارند.
