شاسی بالابر ساختمانی

شاسی بالابر ساختمانی یا همان استراکچر اصلی، مجموعه ای از آهن آلات مستحکم است که اسکلت بدنه بالابر را تشکیل داده و سایر اجزای حیاتی بر روی آن نصب می شوند. این تجهیزات در کارگاه های عمرانی وظیفه تحمل وزن بار و انتقال ایمن آن به ارتفاع را بر عهده دارند و به همین دلیل، انتخاب صحیح آن ها در کنار سایر قطعات بالابر ساختمانی اهمیت بالایی دارد. برای بررسی های دقیق تر، امکان دریافت مشاوره تخصصی از تیم فنی عمران مدرن وجود دارد. در این مقاله به بررسی فنی اجزا، نکات ایمنی و معیارهای مهم در انتخاب یک شاسی استاندارد می پردازیم تا عملیات جابه جایی مصالح در ساختمان ها با بالاترین ضریب اطمینان انجام شود.

عوامل موثر بر قیمت شاسی بالابر ساختمانی

تعیین نرخ نهایی برای این تجهیزات به عوامل متعددی از جمله کیفیت متریال به کار رفته در پایه ها، ریل و کالسکه بستگی دارد. ارزیابی و بررسی قیمت بالابر ساختمان در بازار نشان می دهد که استفاده از لوله ۶ گازی برای ظرفیت های ۳۵۰ کیلوگرمی یا لوله نمره ۸ برای مدل های فوق سنگین سه فاز، تفاوت چشمگیری در هزینه های نهایی ایجاد می کند. علاوه بر متریال، دقت در جوشکاری لوله ها توسط جوشکارهای حرفه ای و نحوه خم کاری پایه ها بدون ایجاد چین و چروک، از فاکتورهای تاثیرگذار بر ارزش خرید این سازه ها محسوب می شود. کارشناسان عمران مدرن آماده ارائه مشاوره تخصصی برای انتخاب بهترین گزینه هستند.

جزئیات اتصالات و قطعات جانبی

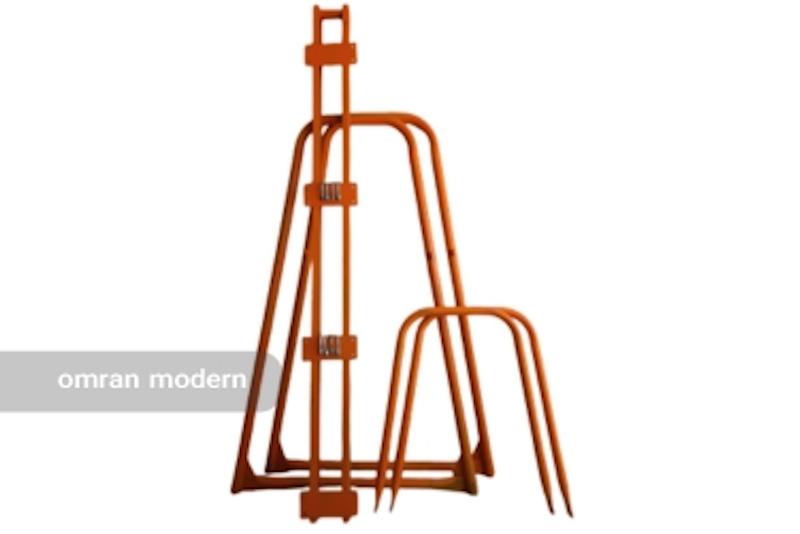

شاسی این دستگاه از اجزای مختلفی شامل دو پایه بلند و دو پایه کوچک یا بازویی تشکیل شده است که هماهنگی بین آن ها پایداری دستگاه را تضمین می کند. ریل یا همان ناودانی ۳ متری، اصلی ترین بخش اتصال دهنده پایه بزرگ است که وزن کل آن حدود ۳۰ کیلوگرم برآورد می شود. برای مونتاژ دقیق، ۸ عدد کرپی یا پیچ U شکل جهت اتصال ریل به پایه ها و ۴ عدد پیچ شماره ۱۰ برای بازویی تعبیه شده است. کالسکه که محل نصب الکتروموتور و گیربکس است، به همراه قرقره یا وینچ، سیم بکسل را هدایت می کند. همچنین وجود قاب محافظ تسمه و زیردینامی از دیگر تجهیزات مکمل است که عملکرد ایمن کل مجموعه را فراهم می آورد و بررسی دقیق این قطعات بالابر ساختمانی برای سلامت پروژه ضروری است.

نقش جنس بدنه چدنی در دوام سازه

بدنه اصلی این سازه ها از چدن باکیفیت ساخته می شود که مقاومت بالایی در برابر فشارهای وارد شده در کارگاه های عمرانی دارد. این متریال علاوه بر استحکام ساختاری، در صورت رنگ آمیزی صحیح و ضدزنگ بودن، طول عمر بسیار بالایی در شرایط جوی مختلف خواهد داشت. ظرفیت استاندارد این سازه ها تا ۶۰ متر سیم بکسل ۷ لا نتاب نمره ۸ را پوشش می دهد. رعایت استانداردهای ایمنی در بخش جوشکاری و ساخت بدنه، از لنگر انداختن پایه ها که ناشی از ضعیف بودن لوله هاست جلوگیری می کند. توجه به پایداری این شاسی بالابر ساختمانی ، ایمنی اپراتور و بار را در ارتفاع تضمین کرده و از خطرات احتمالی سقوط دستگاه ممانعت به عمل می آورد.

دسته بندی تجهیزات انتقال قدرت

این تجهیزات در دسته بندی گیربکس بالابر ساختمانی قرار می گیرند و هماهنگی بین شاسی و گیربکس بسیار حیاتی است. ظرفیت ذکر شده در برخی منابع ۴۰ متر سیم بکسل تابیده است که باید بر اساس نیاز پروژه انتخاب شود. سیم بکسل نباید بیش از ظرفیت تعریف شده قرقره درون کالسکه تابیده شود، زیرا این کار باعث خروج سیم از مسیر هدایت، اخلال در عملکرد سیستم و بروز حوادث ناگوار می گردد. دقت در انتخاب تجهیزات مناسب، از فشار بیش از حد به کالسکه و موتور جلوگیری کرده و راندمان کلی سیستم بالابری را در نیمسال دوم سال ۱۴۰۵ به حداکثر می رساند.

شرایط و محدودیت های نصب با تمرکز بر کالسکه

نصب اصولی پایه ها به صورت اریب بین ریل و پایه بزرگ، ساختار پایداری را ایجاد می کند که کالسکه یا باکس بر روی آن حرکت خواهد کرد. در این میان، کالسکه به عنوان بخش کلیدی و محل اصلی نصب الکتروموتور و کلید شناخته می شود که وظیفه جابجایی بار را بر عهده دارد. با توجه به اهمیت عملکرد کالسکه در مسیر حرکتی، لازم است برای جلوگیری از خروج ناگهانی آن از ریل و بروز حوادث احتمالی، انتهای مسیر حرکت با استفاده از تجهیزات مناسب مسدود شود تا محدودیت های فیزیکی برای کالسکه ایجاد گردد. رعایت دقیق این نکات ساده اما حیاتی در زمان نصب، نه تنها دقت عملکرد سیستم را تضمین می کند، بلکه مانع از سقوط دستگاه شده و ایمنی کل کارگاه را به میزان قابل توجهی ارتقا می دهد. بنابراین، پایداری کالسکه و محدودیت های انتهای مسیر، نقشی تعیین کننده در بهره وری و سلامت عملکرد شاسی بالابر ساختمانی در محیط های کاری دارند.

ابعاد و قالب عرضه با تمرکز بر بازو

بازو که به عنوان پایه کوچک شناخته می شود، در مدل های تک فاز از لوله ۵ گازی با ضخامت ۲.۵ میلی متر ساخته می شود. انتخاب دقیق این متریال و ضخامت به این دلیل است که بازو نقشی کلیدی و اساسی در توزیع صحیح بار و حفظ پایداری دستگاه ایفا می کند. علاوه بر این، ریل ناودانی در قالب یک استاندارد ثابت به طول ۳ متر ارائه می گردد. اهمیت استفاده از این طول استاندارد در آن است که فاصله ایمن و دقیقی میان بار و بدنه ساختمان ایجاد می کند و بدین ترتیب، از هرگونه برخورد احتمالی بار با دیواره های ساختمان در حین عملیات حمل و جابجایی جلوگیری به عمل می آورد.

در ادامه برای مشاهده جزئیات بیشتر مشخصات، جدول زیر تدوین شده است:

جدول مشخصات فنی شاسی بالابر ساختمانی

مقاومت و دوام در شرایط کار با تمرکز بر کالسکه

کالسکه بالابر به عنوان یکی از اجزای اصلی، از پروفیل یا نبشی ساخته می شود که در این میان، مدل پروفیلی به دلیل ساختار مهندسی خود، مقاومت بسیار بیشتری در برابر ضربه های احتمالی کارگاهی از خود نشان می دهد. با توجه به اینکه تجهیزات در محیط های عملیاتی همواره در معرض عوامل محیطی قرار دارند، تمامی سطوح فلزی این سازه با رنگ های ضدزنگ به طور کامل پوشش داده شده اند تا در محیط های کارگاهی مرطوب دچار خوردگی نشوند و طول عمر مفید آن ها حفظ گردد.

برای بررسی های دقیق تر در مورد قیمت پایه بالابر ساختمانی و دریافت مشاوره، می توانید از خدمات فنی این مجموعه بهره مند شوید. استفاده از یک شاسی بالابر ساختمانی مستحکم، پیش نیاز اصلی برای ایمنی پروژه های سنگین است و قیمت پایه بالابر ساختمانی به کیفیت این پایه ها بستگی دارد؛ بنابراین انتخاب صحیح متریال و نوع پوشش در ساختار کالسکه، مستقیماً بر کارایی و ضریب ایمنی دستگاه در شرایط سخت کاری تاثیرگذار خواهد بود.

• استفاده از پروفیل برای افزایش مقاومت در برابر ضربه
• پوشش دهی کامل سطوح با رنگ ضدزنگ
• جلوگیری از خوردگی و زنگ زدگی در محیط مرطوب
• افزایش طول عمر مفید سازه کالسکه
• تاثیر مستقیم کیفیت ساختار بر ضریب ایمنی دستگاه
