دستگاه شاتکریت

دستگاه شاتکریت که بعضاً به اشتباه با عنوان دستگاه شاتریک خوانده می شود؛ یکی از تجهیزات مهم در صنایع ساخت وساز، معادن و پروژه های عمرانی است که برای پاشش بتن یا ملات بر روی سطوح مختلف استفاده می شود. از آنجایی که این دستگاه کارایی و سرعت بالایی دارد، به یکی از ابزارهای ضروری در پروژه های بزرگ و کوچک تبدیل شده است. در ادامه به بررسی انواع دستگاه شاتکریت ، نکات مهم در خرید و فروش دستگاه شاتکریت و کاربردهای آن ئرداخته می شود.

دستگاه شاتکریت چیست؟

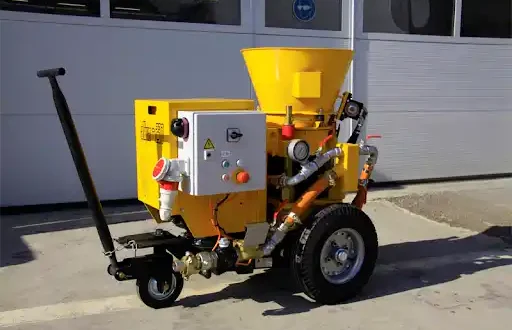

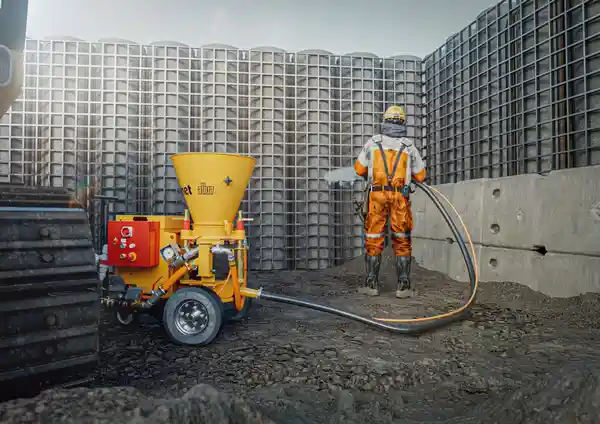

دستگاه شاتکریت (Shotcrete Machine) که با عنوان دستگاه بتن پاش نیز شناخته می شود، با استفاده از نیروی باد یا پمپ، مخلوط بتن یا ملات را با سرعت بالا به سطح مورد نظر می پاشد. استفاده از دستگاه شاتکریت و بتن پاششی ، به عنوان یک روش کارآمد در ساخت و مقاوم ‌سازی سازه ‌های بتنی شناخته می ‌شود. چرا که این روش، مزایایی همچون چسبندگی بالا و کاهش نیاز به قالب ‌بندی به همراه دارد. فرآیند شاتکریت به دو روش خشک و تر انجام می شود که انتخاب بین این دو روش به میزان حجم کار، در دسترس بودن مواد و وسایل، میزان بازگشت مواد (پرت کار)، مقاومت فشاری بتن، مواد افزودنی بتن و بودجه پروژه وابسته است. فرایند شاتکریت به فرآیندی گفته می شود که در آن بتن از طریق شیلنگ های مخصوص به وسیله فشار هوا و در اثر سرعت زیاد به سطح مورد نظر اعمال می شود. همین امر باعث می شود تا بتن به صورت لایه ای خودنگهدار رفتار کند.

قیمت دستگاه سیمان پاش شاتکریت

قیمت دستگاه شاتکریت تک فاز یا به عبارت دیگر قیمت دستگاه شاتکریت کوچک در نیمه دوم سال ۱۴۰۴ حداقل ۵۸۰,۰۰۰,۰۰۰ تومان می باشد. همچنین، قیمت دستگاه شاتکریت خشک پاش برقی سه فاز در بازه ۱,۱۵۰,۰۰۰,۰۰۰  تا ۱,۵۵۰,۰۰۰,۰۰۰ تومان برآورد شده است. لطفاً توجه داشته باشید که این قیمت ‌ها با گذشت زمان تغییر می کنند و برای دریافت به روز ترین قیمت دستگاه سیمان پاش شاتکریت ، توصیه می‌ شود با کارشناسان عمران مدرن از طریق شماره ۰۲۱۶۲۹۹۹۶۷۵ تماس بگیرید. در تعیین قیمت دستگاه شاتکریت عوامل متعددی از جمله نوع دستگاه (خشک پاش یا تر پاش)، ظرفیت، برند، کشور سازنده، امکانات جانبی و شرایط بازار ارز دخیل می باشند. دستگاه‌ های شاتکریت تر معمولاً از دستگاه‌ های شاتکریت خشک، گران قیمت تر هستند و دستگاه ‌های مجهز به سیستم ‌های کنترل پیشرفته، نرم ‌افزارهای مدیریتی یا قابلیت‌ های روباتیک، به دلیل فناوری پیشرفته ‌تر، قیمت بالاتری دارند. قیمت دستگاه شاتکریت با ظرفیت بالاتر (مناسب پروژه‌ های بزرگ) نیز بیشتر است. برندهای معروف و دستگاه‌ های ساخت کشورهای پیشرفته (مانند آلمان، ایتالیا یا ژاپن) معمولاً گران ‌تر هستند.

وضعیت دستگاه، نو یا دست دوم بودن آن را باید بررسی کرد. قیمت دستگاه شاتکریت دست دوم کمتر است، اما باید به وضعیت فنی و سابقه استفاده آن ‌ها توجه کرد. هزینه‌ های حمل و نقل و گمرک از دیگر عوامل تاثیر گذار بر قیمت دستگاه سیمان پاش شاتکریت می باشند. برای دستگاه‌ های وارداتی، هزینه‌ های حمل و نقل و گمرک نیز به قیمت نهایی اضافه می ‌شود. در ادامه لیست قیمت برخی دستگاه های شاتکریت در نیمه دوم سال ۱۴۰۴ ذکر شده است.

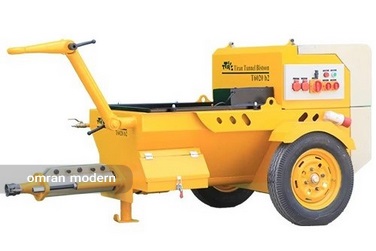

• قیمت دستگاه شاتکریت پیستونی برقی تک فاز: حداقل ۵۸۰,۰۰۰,۰۰۰ تومان
• قیمت دستگاه شاتکریت پیستونی برقی سه فاز: حدود ۵۸۰,۰۰۰,۰۰۰ تا ۷۷۰,۰۰۰,۰۰۰ تومان
• قیمت دستگاه شاتکریت پیستونی بنزینی: حداقل ۵۸۰,۰۰۰,۰۰۰ تومان
• قیمت دستگاه شاتکریت پیستونی دیزل: حدود ۸۷۰,۰۰۰,۰۰۰ تا ۸۹۰,۰۰۰,۰۰۰ تومان

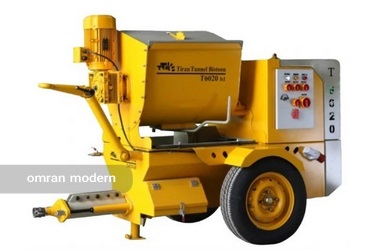

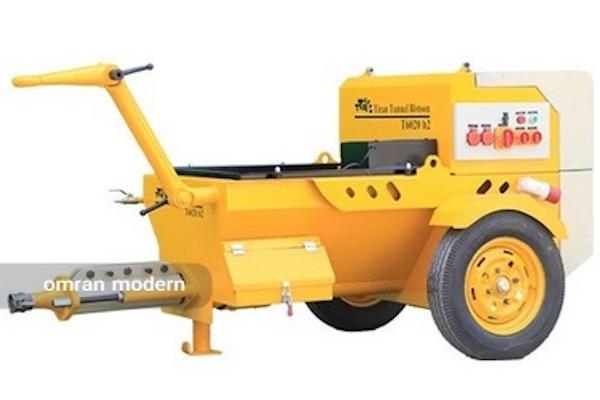

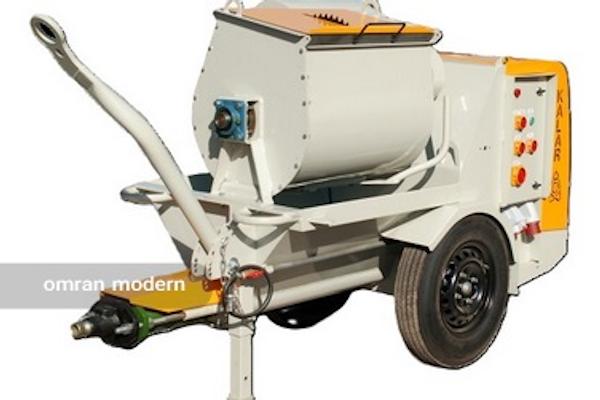

• قیمت دستگاه شاتکریت ماردونی برقی سه فاز: حدود ۳۱۵,۰۰۰,۰۰۰ تا ۳۹۵,۰۰۰,۰۰۰ تومان
• قیمت دستگاه شاتکریت ماردونی بنزینی: حدود ۳۹۰,۰۰۰,۰۰۰ تا ۴۶۰,۰۰۰,۰۰۰ تومان

انواع دستگاه شاتکریت بتن

دستگاه‌ شات کریت به دو دسته اصلی تقسیم می‌ شود که بر اساس روش اجرای شاتکریت (خشک یا تر) طراحی شده‌ اند. هر کدام از این انواع، مزایا و معایب خاص خود را دارند و انتخاب بین انواع دستگاه سیمانکاری شاتکریت به نوع پروژه، شرایط کاری و نیازهای اجرایی بستگی دارد. در ادامه به بررسی انواع دستگاه‌ شاتکریت می‌ پردازیم.

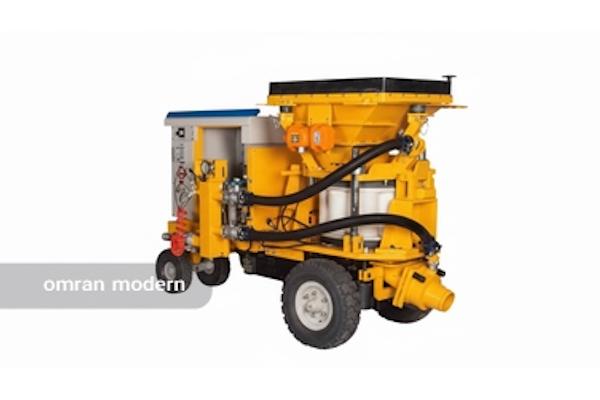

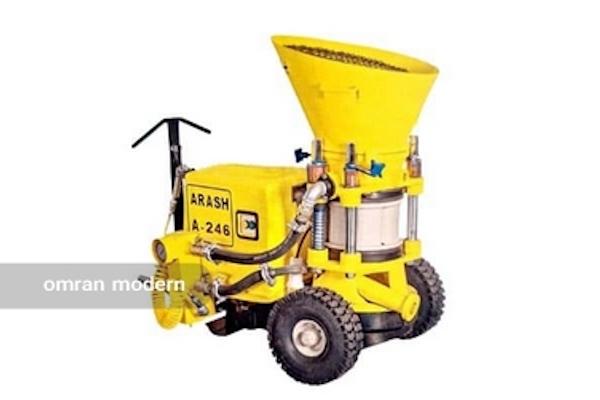

دستگاه شاتكريت خشک پاش (Dry Mix Shotcrete Machine)

در روش شاتکریت خشک، مواد خشک (سیمان، سنگدانه و افزودنی‌ ها) از طریق دستگاه به نازل منتقل می ‌شوند و آب در نزدیکی نازل به مخلوط اضافه می ‌گردد. استفاده از دستگاه شاتكريت خشک پاش به دلیل کنترل بهتر روی مقدار آب، انعطاف ‌پذیری بیشتری در اجرا دارد. حمل و نقل مواد خشک آسان بوده و این روش برای پروژه‌ های کوچک و مناطقی که دسترسی به آب محدود می باشد، بسیار مناسب است. ایجاد گرد و غبار بیشتر در محیط کار و نیاز به اپراتور ماهر برای کنترل دقیق آب و مواد از نقاط ضعف این روش به شمار می آیند. دستگاه شاتکریت خشک پاش در تعمیرات سازه‌ های بتنی و اجرای پوشش دیواره ‌های تونل و معادن کاربردی است.

دستگاه شاتكريت تر پاش (Wet Mix Shotcrete Machine)

در روش شاتکریت تر، مخلوط بتن (شامل سیمان، سنگدانه، آب و افزودنی‌ ها) از قبل در کارگاه یا کارخانه آماده و سپس به وسیله دستگاه شاتکریت تر پاش به سطح مورد نظر اعمال می ‌شود. استفاده از دستگاه سیمانکاری شاتکریت تر به دلیل مخلوط یکنواخت تر، کیفیت بالاتری دارد. سرعت اجرای بالا، کاهش گرد و غبار در محیط کار و یکنواختی بیشتر در مخلوط بتن از مزایای این روش محسوب می شوند. استفاده از دستگاه شات کریت تر پاش در پروژه‌ های ساخت و ساز بزرگ و پیچیده مانند پل‌ ها و تونل ‌ها، پوشش سطوح وسیع بتنی و پروژه‌ های زیرزمینی و معادن، گامی کمک کننده و موثر است. به طور کلی با این روش می توان دیوارهای بتنی را تا ضخامت ۵۰ سانتی متر و سقف های بتنی را تا ضخامت ۲۰ سانتی متر بتن پاشی کرد.

اجزای دستگاه شاتکریت

قبل از خرید دستگاه شاتکریت ، آشنایی با اجزاء و متعلقات مختلف دستگاه بسیار کمک کننده است و شما به عنوان یک پیمانکار شاتکریت باید با این اجزا آشنا باشید. اجزای به کار رفته در ساخت دستگاه شاتكريت عبارتند از:

• قیف ورودی مصالح
• روتور
• کوپلینگ خروجی مصالح
• چرخ
• تابلو برق و الکتروموتور
• شیلنگ پمپ بتن
• نازل فلزی و سر نازل
• شیلنگ هوا
• کمپرسور هواساز
• الکتروموتور
• پمپ روغن
• شیلنگ ورودی جهت چرخش روتور
• شیلنگ ورودی هوا جهت پاشش مصالح
• پمپ، مخزن و شیلنگ آب

کاربرد دستگاه شات کریت

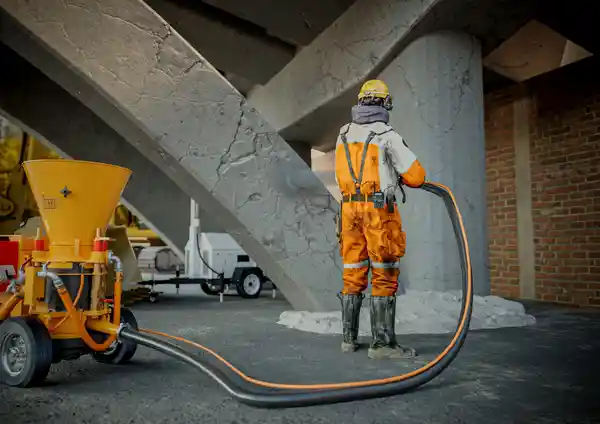

امروزه از دستگاه شاتکریت سیمان جهت سرعت بخشیدن به اجرای لایه بتنی در عملیات های عمرانی استفاده می شود. به طور مثال با استفاده از دستگاه شاتکریت بتن می توان لایه ای مقاوم در سریع ترین زمان ممکن ایجاد کرد تا از ریزش تونل ها جلوگیری شود. مقاوم سازی و اجرای سد های بتنی نیز با استفاده از دستگاه شاتریک امکان پذیر است. به کمک این دستگاه می توان دیواره های گودبرداری را مقاوم سازی نمود و یک لایه ضد آب در استخرها ایجاد کرد. به طور کلی اجرای بتن در مکان های غیر قابل دسترس و مقاوم سازی اعضای سازه مانند تیر، ستون، سقف و دیوار با استفاده از دستگاه شاتکریت سیمان امکان پذیر است. دستگاه شاتکریت با توجه به ابعاد خود از کاربردهای مختلفی در پروژه های متفاوتی برخوردار هستند. برای مثال در زمینه دستگاه شاتکریت کوچک می توان گفت که اصلی ترین مزیت این دستگاه، قابلیت حمل و نقل آسان آن است. این دستگاه به دلیل ابعاد کوچک و وزن سبک تر، به راحتی قابل حمل و نقل به محل پروژه است. بنابراین دستگاه شاتکریت کوچک به راحتی در پروژه‌ های مختلف با دسترسی دشوار، مانند تونل ‌ها یا مناطق کوهستانی قابل استفاده است. با این که ابعاد دستگاه شاتکریت کوچک ، جمع و جور است اما این دستگاه انعطاف ‌پذیری بالایی دارد. بدین معنی که این دستگاه از قابلیت پاشش بتن یا ملات بر روی سطوح مختلف، از جمله دیوارها، سقف‌ ها و سطوح منحنی برخوردار است.

دستگاه شات کریت چگونه کار می کند؟

کمپرسور های فشار قوی، فشار هوای مورد نیاز جهت پاشش بتن به سطوح را فراهم می کنند. موضوع مهمی که در انتخاب کمپرسور دخیل می باشد، طول شیلنگ است. به طوریکه هر چه طول شیلنگ بلندتر باشد، کمپرسور باید قوی تر باشد. در اغلب پروژه های عمرانی از کمپرسور ۷۵۰ cfm، با طول شیلنگ ۲۰ متر و سایز ۲.۵ اینچ استفاده می شود. جهت تامین نیروی برق در مناطقی که دسترسی به برق امکان پذیر نیست، استفاده از یک ژنراتور ۶۰ کیلووات ضروری است.

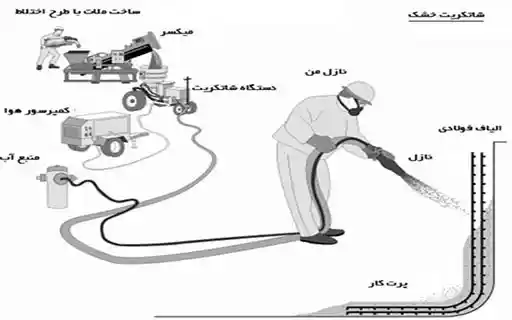

در شاتکريت خشک، مواد خشک (سیمان و سنگدانه) از قبل در مخزن دستگاه ذخیره و به وسیله پمپ یا فشار هوا از مخزن به سمت نازل هدایت می ‌شوند. در نزدیکی نازل، مقدار آب لازم توسط اپراتور به مواد خشک افزوده می شود. سپس اپراتور با حرکت دادن نازل، لایه ‌ای یکنواخت و محکم از مخلوط حاصل (بتن یا ملات) با فشار بالا روی سطح ایجاد می‌ کند. اما در روش شاتکریت تر، مخلوط بتن (شامل سیمان، سنگدانه، آب و افزودنی‌ ها) از قبل در کارگاه یا کارخانه بتن آماده و سپس به وسیله پمپ به سمت نازل هدایت می ‌شود و اپراتور با حرکت دادن نازل، لایه‌ ای یکنواخت و محکم روی سطح ایجاد می ‌کند.

سرویس و نگهداری دستگاه شات کریت

جهت افزایش عمر دستگاه شاتکریت بتن و دستیابی به نتیجه مطلوب، بهتر است تا نکات زیر رعایت شوند.

• هنگام کار با دستگاه شات کریت ، آن را در یک سطح هموار قرار دهید.
• کابل ۴*۴ برای طول ۵۰ متر و کابل ۴*۶ برای طول بیشتر از ۵۰ متر مناسب است.
• غلظت روغن واسکازین دستگاه نباید از ۲۵۰-۳۲۰ کمتر باشد.
• هفته ای یک بار روغن واسکازین دستگاه را بررسی کنید.
• هر دو ماه یک بار روغن واسکازین را تعویض کنید تا عملکرد دستگاه شاتکریت سیمان بهبود یابد.
• پس از به اتمام رسیدن عملیات شاتکریت، تمام قطعات دستگاه شاتکریت بتن را به خوبی تمیز کنید.

فروش دستگاه شاتکریت

فروش دستگاه شاتکریت به دو صورت نو و دست دوم انجام می شود. البته دستگاه های مجموعه عمران مدرن همگی نو بوده و دارای استانداردهای فنی و کیفی از مراجع معتبر هستند. از طرف دیگر، در فروش دستگاه های دست دوم، باید به وضعیت فنی دستگاه توجه کرده و سلامت قطعات و عملکرد دستگاه شاتكريت را مورد بررسی قرار دهید. از سابقه استفاده و پروژه هایی که دستگاه در آن ها به کار رفته است، مطلع شوید. به طور کلی در هنگام خرید دستگاه شاتکریت عواملی مانند نوع، ظرفیت، برند و خدمات پس از فروش را مد نظر قرار دهید.
