نصب کانال هوا

کانال هوا وسیله ای است که برای ایجاد تهویه مطبوع و انتقال هوای تولیدی انواع هواساز ها نظیر کولر های آبی و گازی ، ایرواشر ها، فنکویل ها، انواع دمنده های سرما و گرما و انواع مکنده ها از قبیل دستگاه های اگزاست، سانتریفیوژ ها و دیگر فن های مکش مورد استفاده قرار می گیرد.

نصب کانال هوا لازم است توسط افراد متخصص و با رعایت نکات و ضوابط اجرایی صورت پذیرد. چرا که عدم نصب صحیح می تواند موجب عملکرد نامناسب سیستم تهویه ساختمان و در نهایت افزایش هزینه های برق ساختمان گردد.




کانال هوا



انواع کانال هوا

امروزه کانال هوا در اجناس و اشکال متنوع تولید شده و به بازار عرضه می گردد.

• کانال هوا فلزی از جنس ورق گالوانیزه
• کانال هوا فلزی از جنس ورق آلومینیوم
• کانال هوا فلزی از جنس ورق استیل
• کانال هوا خرطومی (کانال فلکسیبل)
• کانال هوا اسپیرال
• کانال هوا عایق شده
• کانال هوا پارچه ای
• کانال هوا پلاستیکی



تجهیزات مورد نیاز برای نصب کانال هوا

• فلنج کانال
• ساپورت نگه دارنده
• چسب داکت
• دریل
• لباس کار
• دستکش ضخیم
• ماسک



مراحل نصب کانال هوا

در اولین گام جهت طراحی و نصب کانال هوا ، لازم است یک طرح کلی از مسیر کانال تهیه گردد تا متراژ کانال کشی و تعداد تجهیزات موردنیاز نظیر تعداد زانو ها، سه راهی ها و … در مسیر کانال مشخص گردد. در طراحی مسیر کانال ، لازم است کوتاه ترین مسیر انتخاب گردد. چرا که کوتاه ترین مسیر موجب کاهش هزینه کانال کشی و گردش هوای مناسب تر خواهد شد. به طوری که لازم است حتی المقدور با کاهش تعداد زانو ها و موانع ، فاصله کانال با دستگاه تهویه کاهش یابد.

بعد از تعیین مسیر کانال لازم است ابعاد مقطع کانال مشخص گردد. ابعاد مقطع کانال به نوع تجهیزات سرمایشی و گرمایشی ساختمان ، ابعاد اتاق ها، تعداد دریچه های هر ناحیه و فاصله هر دریچه از دستگاه تهویه وابسته است.

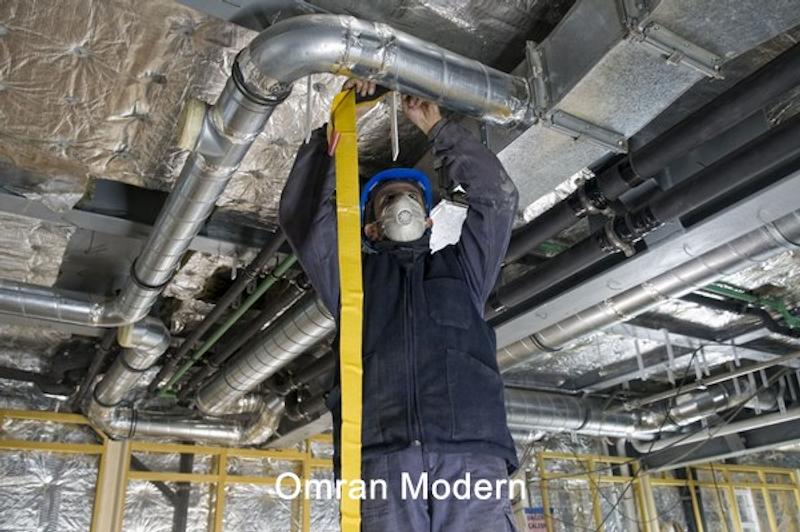

اجرا و نصب کانال هوا



پس از طراحی ، جهت اجرا و نصب کانال هوا لازم است این کانال ها به وسیله ساپورت هایی، در جای خود تثبیت گردند. این ساپورت ها نیز به وسیله آویز هایی که در سقف تعبیه می شود، کانال را تثبیت می کنند. آویز های استفاده شده از دو نوع میلگرد ساده و پیچ متری که از دو طرف کانال هوا را احاطه می کنند و به وسیله زیره ای که نقش نشیمن کانال هوا را دارد، در طول های معین، کانال را در سقف نگه می دارد. معمولا برای زیره ساپورت از نبشی نمره 3 استفاده می شود. اما درصورتی که ابعاد کانال هوا بزرگ تر باشد، از نبشی نمره 4 و نمره 5 و یا گاها از ناودانی نیز استفاده می شود. البته لازم است پس از نصب ، هوابندی کانال ها به طور کامل اجرا شود. چرا که عایق کردن کانال موجب می گردد دمای هوا در مسیر کانال با دمای تولیدی توسط دستگاه تقریبا برابر باشد. از طرفی عایق کاری موجب کاهش مصرف انرژی نیز می گردد. همچنین لازم است از آب بندی شدن اتصالات با استفاده از نوار درزگیر و چسب ، اطمینان حاصل گردد. البته استفاده از چسب ماستیک جهت آب بندی اتصالات کانال به نسبت چسب داکت مناسب تر است.

در حین نصب کانال هوا رعایت نکات ایمنی الزامی می باشد. به طوری که لازم است مجریان پروژه از لباس و تجهیزات مناسب استفاده نمایند. به عنوان مثال هنگام جابجایی و نصب کانالی که از جنس ورق گالوانیزه است، لازم است از دستکش ضخیم استفاده گردد، چراکه لبه های کانال به شدت تیز و برنده می باشند.



عایق نمودن کانال هوا



قیمت نصب کانال هوا

عوامل بسیاری بر قیمت نصب و اجرای کانال هوا تاثیر می گذارند که از مهم ترین این عوامل می توان به متراژ کانال کشی (فاصله بین خروجی کانال و تجهیزات سرمایشی گرمایشی)، تعداد دریچه ها و خروجی های مورد نیاز، نوع کانال هوای مورد استفاده، نوع اتصال و عایق استفاده شده، اشاره نمود.
