نصب درب اتوماتیک بازویی

امروزه با گسترش دنیای تکنولوژی و ایجاد فناوری های پیشرفته، روش های مختلفی جهت سهولت در تردد و صرفه جویی در انرژی و نیروی انسانی به وجود آمده است که یکی از این روش ها استفاده از درب اتوماتیک بازویی می باشد. اجزای اصلی درب اتوماتیک بازویی شامل جک بازویی ، ریموت ، مدار کنترل ، چشمی و فلاشر می باشد. هر کدام از این اجزا نقش مهم و موثری بر روی عملکرد درب و بالا بردن سطح ایمنی آن دارند، بنابر این لازم است نصب آن ها توسط افراد متخصص صورت پذیرد.

از طرفی جک بازویی یکی از محصولاتی است که امکان نصب آن ها بر روی درب های معمولی پارکینگ ، درب های ورودی ویلا و سایر درب های ساختمان های مسکونی و غیر مسکونی، وجود دارد و موجب می گردد تا تمام فرایند باز و بسته شدن درب توسط یک ریموت انجام شود. جک بازویی مجهز به سیستم مکانیکی و یا هیدورلیکی است و از این طریق درب را به حرکت در می آورد. جک های بازویی هیدرولیکی برای درب های سنگین و یا درب هایی با تردد بالا مورد استفاده قرار می گیرد؛ در صورتی که از جک های بازویی مکانیکی برای درب های سبک تر و با تردد کم تر استفاده می شود.

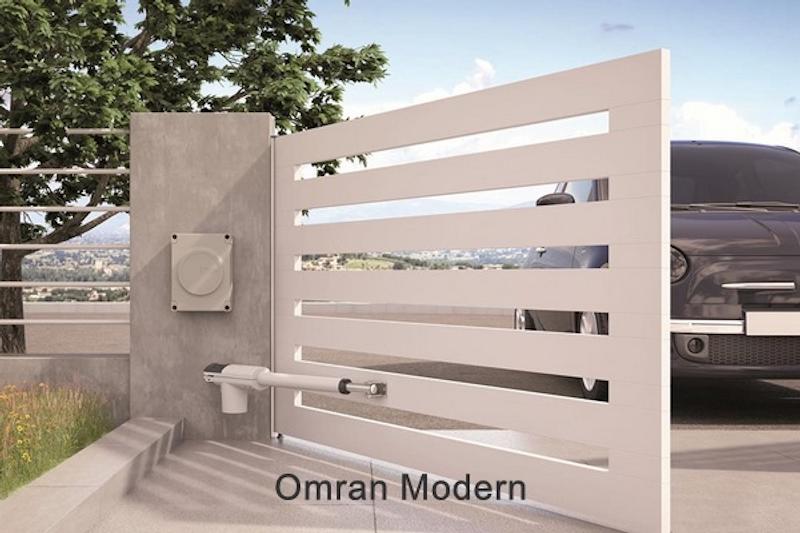

درب اتوماتیک بازویی

مراحل نصب درب اتوماتیک بازویی

در اولین گام برای نصب درب اتوماتیک بازویی ، درب در چارچوب در نظر گرفته شده، نصب می گردد. در گام بعدی بستر لازم برای نصب جک بازویی فراهم می گردد. جك بازویی مورد نیاز با در نظر گرفتن طول و وزن درب انتخاب می شود. در صورت نداشتن اطلاعات دقیق از درب ، لازم است جك بزرگ تر و دارای کورس بلند تر انتخاب شود. چراكه در این حالت قدرت كم تری برای باز نمودن درب صرف می شود و طول عمر موتور های جک بیش تر خواهد شد. البته این تفاوت نباید زیاد باشد، چرا که لازم است فضای موجود برای نصب درب نیز در نظر گرفته شود.

نصب پایه های عقب درب

در گام بعدی از نصب درب اتوماتیک بازویی ، بازو ها بر روی محکم ترین جای درب و اصطلاحا کلاف درب نصب می گردند. سپس دیواره های کنار درب بررسی می شوند تا بتوان پایه های عقب جک را در جای مناسب و زاویه ایده آل نصب نمود.

البته اگر ساختمان نوساز نباشد و بیس پلیت بر روی دیوار نصب نشده باشد، لازم است این پلیت ها را جهت نصب پایه عقب بازوی جک ، بر روی دیوار تعبیه نمود.

بهترین پلیت مورد استفاده برای زیر سازی پایه عقب جک ، عمدتا ناودانی یا نبشی می باشد که یک سمت ناودانی یا نبشی به قوطی درب جوش شده و در سمت دیگر به یک میله گرد که به صورت زاویه دار در دیوار قرار گرفته است، جوش می شود.

پس از نصب پلیت، پایه عقب با توجه به زاویه باز شدن درب و در فاصله مناسب از لولا، بر روی پلیت جوش داده می شود. البته توصیه می شود که ابتدا با خال جوش متصل شود و پس از تست، جوشکاری نهایی انجام گیرد. در نهایت نیز جک به واسطه پایه عقب بر روی درب سوار می شود.

نصب درب اتوماتیک بازویی

نصب پایه های جلو درب

در گام بعدی پایه جلو درب اتوماتیک بازویی بر روی بازو قرار داده شده و جک خلاص می گردد. سپس شفت جک کاملا بسته شده و درب تا حداکثر زاویه مورد نیاز باز می شود. در این حالت پایه های جلو بر روی درب با خال جوش نگه داشته می شود. اکنون یک بار درب باز و بسته می شود تا از مناسب بودن نصب پایه اطمینان حاصل شود. سپس پایه ها با دقت بر روی درب و دیوار مستحکم می شوند.

نصب مدار کنترل درب

مدار کنترل درب اتوماتیک بازویی لازم است تا حد امکان در نزدیکی برق ورودی وصل گردد تا مقدار سیم کشی مورد نیاز کاهش یابد. از طرفی بهتر است مدار کنترل در فاصله 150 تا 160 سانتی متری زمین نصب گردد و محل نصب آن به گونه ای نباشد که در هنگام باز شدن درب ، با آن برخورد داشته باشد و یا مانع دسترسی به آن گردد.

نصب چشمی و فلاشر درب

چشمی درب برای افزایش امنیت تردد مورد استفاده قرار می گیرد. به طوری که در صورت تشخیص موانع انسانی و غیر انسانی در حین باز و بسته شدن درب ، موجب متوقف شدن حرکت درب می گردد. چشمی یا فتوسل نیز عمدتا در ارتفاع 40 سانتی متری زمین، بیرون ساختمان نصب می گردد. البته نصب چشمی باید به گونه ای باشد که سیم خروجی در زیر چشمی قرار گیرد تا آب باران به واسطه سیم به داخل چشمی نفوذ ننماید. فلاشر نیز به عنوان عامل هشدار دهنده در حین حرکت درب عمل می کند و در بیرون درب و بر روی دیوار نصب می گردد.

جک بازویی درب

راه اندازی درب

در ساختمان هایی که مسیر سیم کشی برای جک درب در نظر گرفته نشده است، بهتر است از چارچوب درب برای مسیر سیم کشی استفاده شود. اما در آخرین مرحله از نصب درب اتوماتیک بازویی ، کابل ها از یک سو به بازو ها، چشمی و فلاشر وصل شده و از سوی دیگر به ترمینال های مدار کنترل وصل می گردد. سپس ورودی برق فعال شده و برنامه مربوط به زمانبندی کارکرد هر بازو ، تایم اتوماتیک بسته شدن، اختلاف زمانی باز و بسته شدن هر لنگه درب تنظیم می گردد.

از طرفی جهت خلاص کردن بازو ها و استفاده از آن ها به صورت دستی در مواقع قطعی برق، لازم است پس از برداشتن درپوش سوئیچ خلاص کننده درب اتوماتیک بازویی و حین چرخاندن کلید، اهرم به آرامی به سمت بیرون کشیده شود تا درب به صورت دستی باز یا بسته شود.

مزایای نصب درب اتوماتیک بازویی

• کاهش نیروی انسانی برای باز و بسته کردن درب و صرفه جویی در وقت افراد
• امکان نصب جک بازویی بر روی درب های معمولی و عدم نیاز به تعویض کل درب برای ایجاد عملکرد اتوماتیک
• وجود مدل های متنوع، متناسب با میزان تردد درب مورد نظر

هزینه نصب درب اتوماتیک بازویی

از عمده ترین عوامل موثر بر قیمت نصب و اجرای درب اتوماتیک بازویی می توان به نوع جک بازویی استفاده شده اشاره نمود؛ به طوری که بر حسب ابعاد درب و تردد ساختمان، قیمت جک متفاوت است. همچنین نوع مکانیزم جک بازویی نیز که می تواند هیدرولیکی و یا مکانیکی باشد، بر روی هزینه نهایی نصب و اجرای درب اتوماتیک بازویی موثر است.
