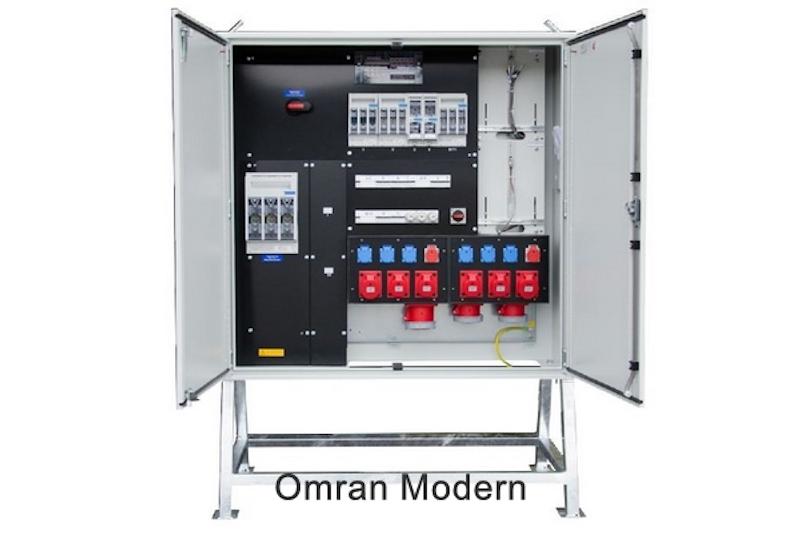

نصب تابلو برق کارگاهی (موقت)

تغذیه و ایمن سازی تجهیزات برقی در کارگاه های ساختمانی از جمله مسکونی، اداری و تجاری و یا سایر کارگاه های موقت ، از ابتدا تا پایان زمان ساخت به وسیله نصب تابلو برق کارگاهی صورت می پذیرد. با نصب تابلو برق کارگاهی علاوه بر تقسیم جریان ورودی بین تجهیزات کارگاه ، حفاظت در مقابل اتصال کوتاه ، اضافه بار ، جریان های نشتی و... نیز تأمین می شود.





اجزای مختلف تابلو برق کارگاهی عبارتند از : کلید خودکار مینیاتوری MCB تک فاز، کلید خودکار مینیاتوری MCB سه فاز، پریز ۲۵ آمپر چند شاخه دردار، ترمینال فلزی انشعابی برای نول، پریز سه شاخه دردار ۱۶ آمپر، ترمینال فلزی انشعابی برای اتصال زمین (ارت).




تابلو برق کارگاهی سیار



نکات اجرایی نصب تابلو برق کارگاهی

با توجه به خروجی های متفاوت براساس محل قرارگیری و نوع فعالیت؛ جنس، وسایل حفاظتی مناسب، پیش بینی درست مصارف و نگهداری و محل نصب تابلو برق کارگاهی از اهمیت بالایی برخوردار است. منظور از تجهیزات مورد استفاده در کارگاه، دریل، فرز، جوش و سایر وسایل برقی موردنیاز در پروژه است. بنابراین نصب تابلو برق کارگاهی می تواند هم به صورت ثابت و هم متحرک (جهت جابه جایی در مواقع لازم) انجام شود.

جنس بدنه تابلو برق کارگاهی

بدنه این تابلوها می تواند فلزی و یا از صفحات عایق، مقاوم در برابر شرایط جوی، باشد. در صورت که بدنه تابلو فلزی باشد، بایستی متصل به سیستم اتصال زمین باشد. ابعاد بدنه تابلو برق کارگاهی به تجهیزات و شرایط کارگاه وابسته است.

کلید و پریز

در صورت تعبیه کلیدها و پریز های روشنایی در داخل تابلو برق کارگاهی ، به دلیل لزوم دسترسی دائم به آن ها، بهتر است که تابلو دارای دو قسمت باشد. به طوری که در صورت بسته بودن درب تابلو، امکان دسترسی به پریزها و کلیدها وجود داشته باشد. اگر نصب درب تابلو برق کارگاهی به صورت یک تکه انجام شود، برای جلوگیری از آسیب سیم ها و کابل های روشنایی، باید در زیر تابلو فضایی تعبیه شود.

سیستم زمین

به منظور ایمنی کارکنان شاغل در پروژه های کارگاهی و حفاظت از تجهیزات برقی ، هنگام نصب تابلو برق کارگاهی بایستی شینه زمین و نول جداگانه اجرا شوند. این دو شینه معمولا مسی بوده و متناسب با نوع کاربرد تابلو برق کارگاهی در سطح مقطع مناسب و یکسان، به وسیله سیم PEN به هم متصل می شوند.

سیستم حفاظتی

تابلو برق کارگاهی باید به یک کلید اصلی جداکننده قابل قطع و وصل زیر بار مجهز باشد. جریان نامی این کلید باید حداقل برابر جریان نامی کل تابلو یا مصرف كل تابلو باشد. همچنین جریان نامی ایستادگی کلید در برابر اتصال کوتاه نباید کمتر از جریان اتصال کوتاه احتمالی در محل نصب باشد. بنابراین باید یک کلید صفر و یک با یک کلید گردان برای قطع و وصل تابلو برق کارگاهی نصب شود. جهت حفاظت بیشتر در بعضی از پروژه ها باید از کلید محافظ جان نیز به عنوان کلید اصلی استفاده کرد.

از آنجایی که کابل ورودی کنتور موقت به صورت انشعابی از یک مدار تغذیه می شود لذا هنگام نصب تابلو برق کارگاهی باید فیوز یا کلید خودکار نیز تعبیه شود. به دلیل اینکه در ساختمان از کلید مینیاتوری جهت حفاظت استفاده می شود باید از یک فیوز سری بالادست که فیوز پشتیبان نام دارد، استفاده شود.





تابلو برق کارگاهی سیار



تابلو فرعی

در ساختمان های با متراژ بالا می توان علاوه بر نصب تابلو برق کارگاهی اصلی، از چندین تابلو برق موقت فرعی نیز استفاده کرد. لازم است در هر طبقه حداقل یک تابلوی برق در نظر گرفته شود. همچنین در صورتی که در هر طبقه تعداد واحدها زیاد باشد، بهتر است متناسب با تعداد واحدها تابلو برق موقت فرعی اضافه شود.



هزینه نصب تابلو برق کارگاهی

تابلو برق کارگاهی براساس نیاز مشترک در ابعاد و انواع مختلف قابل سفارش و طراحی است. همچنین برای کاربرد های مشخصی مانند تابلو برق کارگاهی بالابر، پکیج از پیش ساخته و مجهز آن قابل تهیه است که قیمت این نوع تابلو برق کارگاهی وابسته به تجهیزات موجود در آن متفاوت است. هزینه نصب تابلو برق کارگاهی متناسب با کاربرد آن در پروژه های مختلف، سیستم زمین مورد نیاز و تجهیزات حفاظتی متفاوت است.

ّ
