معرفی کالا


تهیه شاپ دراوینگ اسکلت فلزی

نقشه شاپ ساختمان فلزی یا شاپ دراوینگ اسکلت فلزی همان نقشه اجرایی است که در کارگاه برای ساخت و نصب ساختارهای فلزی استفاده می شود. شاپ دراوینگ از روی نقشه های سازه ای تهیه می شود. نقشه کارگاهی برای بررسی مسائل اجرایی ، برآورد دقیق و مدیریت ساخت استفاده می شود. همه کارگاه ها نیاز به استفاده از شاپ دراوینگ دارند. شاپ دراوینگ تاسیسات ، شاپ دراوینگ برق ، شاپ دراوینگ سوله و انواع شاپ دراوینگ اسکلت فلزی از جمله نقشه های اجرایی مورد استفاده هستند.



انواع شاپ دراوینگ اسکلت فلزی

شاپ دراوینگ اسکلت فلزی که توسط کارخانه ها و پیمانکاران برای ساخت قطعات و ساختارهای فلزی استفاده می شود، به چند دسته تقسیم می گردد:



شاپ دراوینگ قطعه زنی

از نقشه قطعه زنی برای برشکاری قطعات استفاده می شود. شاپ دراوینگ قطعه زنی در ابعادA4  تهیه می شود و هر صفحه شامل جزییات تنها یک قطعه است. جزییاتی مانند ابعاد قطعه ،‌ موقعیت برشکاری ، محل سوراخ ها و پخ ها، نام قطعه ، تعداد و محل استفاده آن ذکر می شود.



شاپ دراوینگ مونتاژی

شاپ دراوینگ مونتاژی برای تعیین جزییات جوشکاری قطعات به کار می رود. این نقشه ها شامل همه قطعات مورد استفاده در یک عضو ، محل قرارگیری آن ها و نحوه جوشکاری می باشد. همچنین شامل تعداد اعضای مشابه و وزن  هر یک است. همچنین در این نقشه ها ممکن است مشخصات محل نصب نیز ذکر شده باشد.



شاپ دراوینگ نیمه مونتاژی

برخی از اعضا پیچیده ترند و از عضوهای کوچک تر ساخته شده اند. بهتر است این قطعات ابتدا به اعضای کوچک تر تقسیم شوند و نحوه قرارگیری این اعضا مشخص شوند. از شاپ دراوینگ نیمه مونتاژی به این منظور استفاده می شود.



شاپ دراوینگ نصب

برای تعیین موقعیت دقیق اعضا و محل قرارگیری آن ها نیز از شاپ دراوینگ نصب استفاده می شود.

شرح نحوه اجرای سوله ها ، پلیت ستون های فلزی ، شرح دقیق محل اتصال بادبندها و محل اتصال تیر و ستون با جوش یا پیچ و مهره توسط شاپ دراوینگ انجام می شود.



نقشه شاپ اسکلت فلزی


شاپ دراوینگ اسکلت فلزی سوله



مراحل طراحی شاپ دراوینگ اسکلت فلزی

طراحان شاپ دراوینگ این نقشه ها را با کمک نقشه های سازه ای و معماری تهیه می کنند. نقشه های سازه ای به این طراحان تحویل داده می شود. طراحان این نقشه ها را بررسی می کنند و با توجه به آن ها مدل سازه را تهیه می کنند.

پیش از تهیه شاپ دراوینگ اسکلت فلزی برخی موارد باید کاملا مشخص شده باشند، مانند:

  • محل اجزای معماری ، مثل جایگذاری چراغ ها و سقف های کاذب
  • محل اجزای تاسیساتی ، مانند داکت ها ، تابلوهای برق و آتش نشانی و محل ورود لوله ها از شوفاژخانه به ساختمان

در هنگام طراحی مدل سازه برای تهیه شاپ دراوینگ ، طراحان می توانند محل برخوردها و سایر ایرادات اجرایی را مشاهده کنند. تهیه کنندگان نقشه های شاپ ، باید اطلاعات کافی داشته باشند تا در صورت مشاهده اشکال در طرح سازه متوجه آن شوند. برخی خطاهایی که در این مرحله ممکن است مشاهده شود، عبارت است از:

  • تراز نبودن ارتفاع تیرها
  • مناسب نبودن پیچ ها یا مهره ها
  • برخورد اجزای تاسیساتی با اجزای سازه ای
  • و ...

طراحان نقشه شاپ ساختمان فلزی باید این ایرادات را به طراحان سازه ، معماری و تاسیسات جهت رفع اطلاع دهند.

پس از انجام بررسی ها و انجام اصلاحات، شاپ دراوینگ سه بعدی اسکلت فلزی با کمک نرم افزار هایی همچون اتوکد ، رویت و تکلا استراکچرز (XSteel) تهیه می شود.



نقشه شاپ اسکلت فلزی

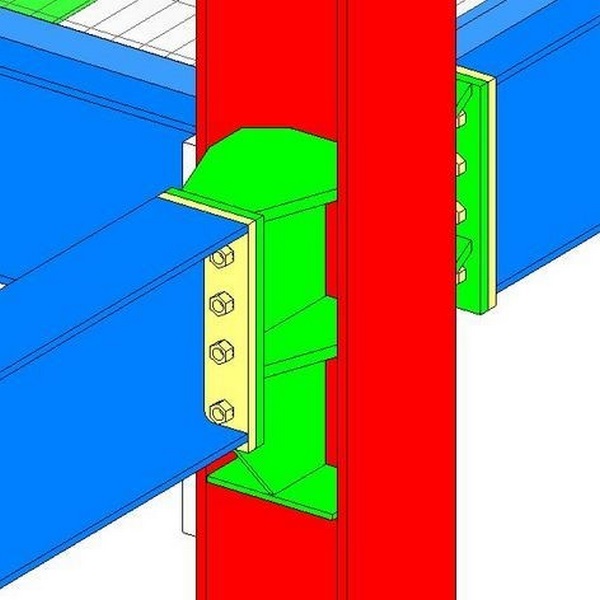

شاپ دراوینگ سه بعدی اتصال تیر به ستون



هزینه شاپ دراوینگ اسکلت فلزی

در تعیین قیمت طراحی شاپ دراوینگ اسکلت فلزی ، معیار وزن است. دقت و جزییات نقشه تهیه شده و پیچیدگی سازه در تعیین هزینه نقشه اجرایی موثر است. صرف هزینه برای نقشه اجرایی از اشتباه در اجرا جلوگیری می کند. بنابراین از صرف هزینه بیشتر برای جبران خسارات جلوگیری می گردد.
