اجرای نمای استرچ متال ( اکسپندد متال )

استرچ متال (Stretch Metal) یا اکسپندد متال (Expanded Metal) به صفحات فلزی گفته می شود که طرح روی ورق ها با دستگاه های مخصوص این کار برش داده شده و سپس تحت کشش قرار می گیرند. پس از اعمال کشش، طرح سه بعدی برجسته ای روی ورق ها ایجاد می شود. اجرای نمای استرچ متال با توجه به جنس مصالح ، طرح و رنگ های متنوعی که دارد باعث ایجاد نمای زیبا و بدیع می شود.

نورگذر بودن ورق ها با طراحی نورپردازی مختلف، جلوه های متنوعی در نمای ساختمان ایجاد می کند. علاوه بر این، شفافیت ورق ها به دلیل طرح های آن باعث شده تا کاربرد گسترده تری در نمای ساختمان ها به عنوان لوور نما نیز داشته باشد. به همین دلیل معماران گرایش زیادی به اجرای نمای استرچ متال دارند.

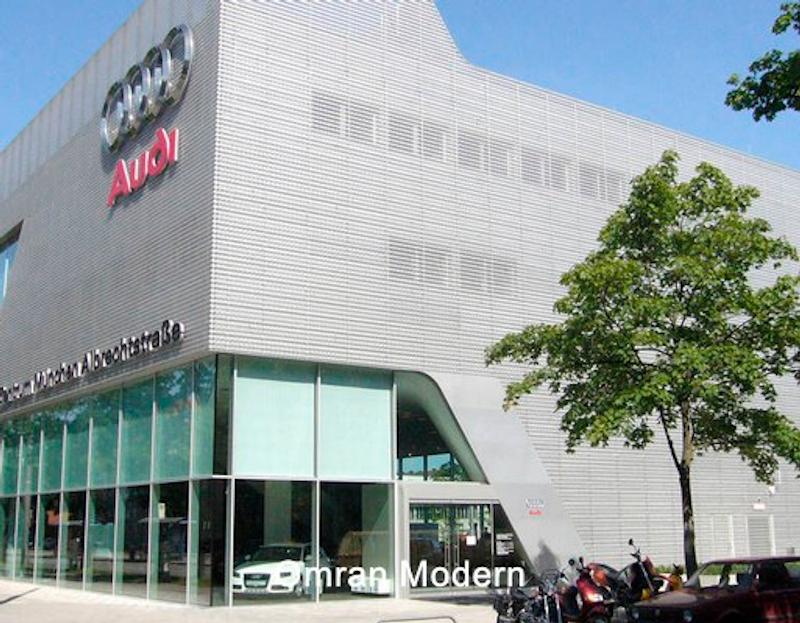

اجرای نمای استرچ متال



ویژگی های نمای استرچ متال

اجرای نمای استرچ متال برای ساختمان هایی که جذب صوت وارد بر سازه در آنها با اهمیت است، مناسب می باشد.

نمای استرچ متال نمای مشبک و نیمه شفاف محسوب می شود و این ویژگی، سطوحی با شفافیت بصری ایجاد می کند. نمای اکسپندد متال یا استرچ متال ، در نماهای دو پوسته که به صورت دیوار پرده ای یا کرتین وال اجرا می شود کاربرد دارد و معمولا بر روی نماهای شیشه ای به عنوان کنترل کننده نور خورشید کار می شود که در نقش محافظ نمای ساختمان نیز عمل می کند.

اجرای نمای استرچ متال برای ساختمان های مختلف مانند شرکت های بزرگ ، ترابری (فرودگاه ها، مترو، ایستگاه های اتوبوس و قطار و...) و ساختمان های عمومی مانند بیمارستان ها ، درمانگاه ها و محیط های آموزشی مناسب است. در ساختمان های مسکونی استفاده از نمای فلزی استرچ متال ، به صورت ترکیبی با سایر مصالح نما توصیه می شود.




نمای استرچ متال



جنس ورق استرچ متال بسته به نظر طراح می تواند از آهن ، آلومینیوم ، استیل ، برنج و مس باشد. بدیهی است جنس ورق ها در تعیین قیمت تمام شده نما موثر خواهد بود. صفحات توری اکسپندد متال با ضخامت ۰/۲ تا ۶ میلیمتر و با طول آزاد تولید می شود که چشمه های آنها با اندازه ۴×۶ میلیمتر تا ۷۵×۲۰۰ میلیمتر تولید می شود. قطر چشمه ها بسته به نوع کاربرد در ساختمان متفاوت است. ورق استرچ متال در ضخامت و رنگ های متنوعی تولید می شوند.

علاوه بر جنس ورق ، انتخاب سایز مش (طول و عرض دهانه) و رنگ آن، بسته به نوع طرح و نظر طراح می تواند متفاوت باشد و به صورت دلخواه به کارخانه سفارش داده شود.



مزایای اجرای نمای استرچ متال

نمای استرچ متال مزایای مختلفی برای ساختمان دارد که در زیر به آن اشاره شده است:

• تنوع در طرح و رنگ
• تنوع بصری و نیمه شفاف به دلیل وجود چشمه های سه بعدی
• ایجاد حس سه بعدی در نما
• قیمت تمام شده مناسب
• امکان استفاده در سطوح منحنی



اجرای نمای استرچ متال

در اکثر موارد برای حفاظت از لبه پانل ها و ایستایی آنها در مجاورت یکدیگر از پروفیل استفاده می شود و برای قاب شدن بهتر ، بعد از جوش توری ها ، با روش های مختلفی به زیرسازی نما وصل می شوند.

اجرای نمای استرچ متال در حالت کلی به چهار روش زیر انجام می شود:

• نصب به روش مستقیم با جوشکاری
• نصب با قطعات اتصالی با پیچ نمایان
• نصب به روش پیچ مستقیم با اتصالات غیرنمایان
• نصب به روش هنگ با اتصالات غیرنمایان

در اکثر روش های اجرای نمای استرچ متال ، به جز اتصال مستقیم ورق بدون قاب به زیرسازی نما با پیچ ، ابتدا ورق ها روی قاب های فلزی که اکثرا نبشی یا U هستند جوش داده می شود.



اجرای نمای استرچ متال به روش مستقیم با جوشکاری

در روش نصب مستقیم با جوشکاری ، ورق استرچ متال ابتدا داخل پروفیل نبشی یا U ثابت شده و جوش داده می شود. سپس به طور مستقیم به پروفیل های زیرسازی جوش داده می شود. لبه های کناری ورق استرچ متال ابتدا به پروفیل هایی جوش داده می شود که بسته به نوع طرح و نظر طراح این پروفیل ها انواع مختلفی دارند.

سیستم U ، سیستم 4U ، سیستم UW ، سیستم T ، سیستم TL انواع مختلف این اتصالات است که در تصویر زیر از راست به چپ نشان داده شده است.



نصب نمای استرچ متال به روش مستقیم با جوشکاری



اجرای نمای استرچ متال با قطعات اتصالی با پیچ نمایان

در روش نصب با قطعات اتصالی، ابتدا قطعاتی فلزی روی پروفیل زیرسازی نما پیچ می شود و ورق استرچ متال بدون اینکه به پروفیل های قاب جوش داده شود مستقیم روی پروفیل زیرسازی نما پیچ می گردد.

در تصویر زیر انواع قطعات اتصالی و شیوه نصب آن آمده است که از راست به ترتیب قطعات اتصالی تک و دوبل را نشان می دهد.



نصب نمای استرچ متال با قطعات اتصالی با پیچ نمایان



اجرای نمای استرچ متال به روش پیچ مستقیم با اتصالات غیرنمایان

در این روش ، ورق استرچ متال به طور مستقیم بر روی پروفیل زیرسازی پیچ می شود. برای استحکام بیشتر اغلب ورق ها را به صورت ۹۰ درجه خم می کنند.



نصب نمای استرچ متال به روش پیچ مستقیم با اتصالات غیرنمایان



اجرای نمای استرچ متال به روش هنگ با اتصالات غیرنمایان

در روش نصب هنگ ، استرچ متال بر روی آکس های عمودی به وسیله چکمه ای که در کنار استرچ متال ها ایجاد شده، متصل می شود. در این روش قابلیت رگلاژ نما بیشتر از سایر روش هاست. در روش هنگ نیز ورق استرچ متال ابتدا به پروفیل های قاب جوش داده می شود. سپس با پیچ بر روی پروفیل های عمودی زیرسازی نما با چکمه هایی که کار گذاشته شده متصل می شود.

این پروفیل ها به نام های L-back، L-front، L-bent، T-side اجرا می شوند که در تصویر زیر به ترتیب از راست به چپ مشاهده می شود.



نصب نمای استرچ متال به روش هنگ با اتصالات غیرنمایان



هزینه اجرای نمای استرچ متال

هزینه اجرای نمای استرچ متال در مقایسه با سایر نماها ارزان و مناسب است و نصب آن در مقایسه با سایر نماها آسان می باشد. علاوه بر آن، سریع بودن مراحل نصب و اجرای نمای استرچ متال باعث صرفه جویی در هزینه ها می شود. در حالت کلی نمای استرچ متال برای نماهایی که سطح وسیع دارند از لحاظ اقتصادی و زمان اجرا بسیار مناسب است.
