کابل جوش

کابل جوش از تجهیزات بسیار مهم در فرآیند جوشکاری است که از یک رسانای استاندارد و عایق حرارتی نئوپان تشکیل شده است. کیفیت کابل جوش تاثیر به سزایی در کیفیت جوشکاری و همچنین مقدار مصرف برق دارد. دسته بندی این نوع کابل برق بر اساس سطح مقطع هادی و قطر تقریبی کل انجام می شود.





کابل جوش در مکان هایی مانند کارگاه های جوشکاری، پروژه های ساختمانی، احداث خطوط لوله، کارگاه های مونتاژ دستی و اتوماتیک برای ارتباط دستگاه ها با ابزارها و الکترودهای جوشکاری کاربرد دارد.

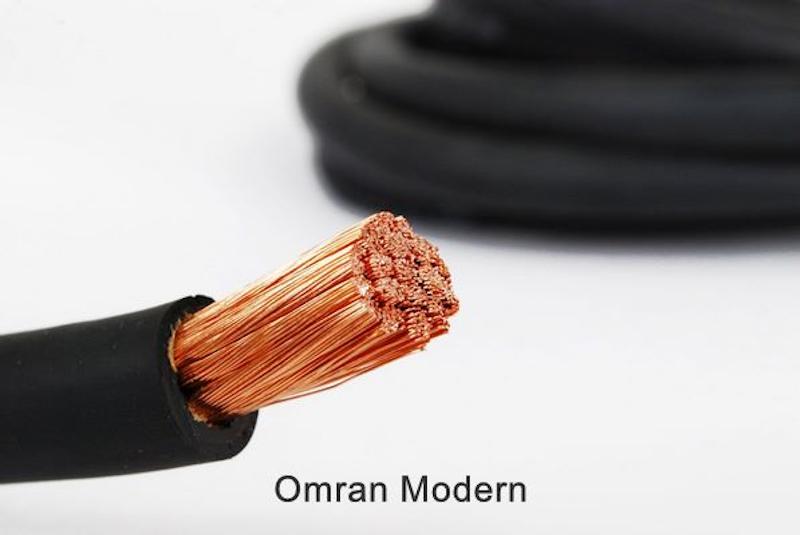

کابل جوش



مشخصات کابل جوشکاری

کابل جوش در مقایسه با سایر کابل های برق باید از مقاومت مکانیکی و حرارتی بالایی برخوردار باشد. چرا که مواردی از قبیل ساییدگی، ذوب شدن، بریدگی و سوختگی ناشی از حرارت جرقه خطرات جبران ناپذیری به همراه دارد. طول کابل جوشکاری ، اندازه سطح مقطع، درجه حرارت عایق و نوع دستگاه در مقدار جریان عبوری و سطح ولتاژ این نوع کابل مؤثرند.

مقاومت الکتریکی نیز از سری مشخصاتی است که در کابل جوش از اهمیت بالایی برخوردار است. چرا که بیشتر بودن مقاومت الکتریکی از حد مشخصی موجب کاهش جریان عبوری و تولید گرما می شود. عایق این نوع کابل معمولا از جنس ترموپلاستیک بوده که قابلیت تحمل  دمای 90 تا 120 درجه سانتی گراد را دارد.

انواع کابل جوش

وظیفه کابل جوش تامین ولتاژ جرقه و جریان الکتریکی بالا برای تولید قوس الکتریکی است. این کابل از نظر کیفیت در کلاس ها و نمره های مختلف ساخته شده و در بازار قابل تهیه است. در ادامه نمره های مختلف 12، 14، 16، 18 و 20 کابل جوش به همراه مشخصات آن ها مورد بررسی قرار گرفته است. به جز موارد زیر نمره های دیگری نیز وجود دارد که کاربرد کمتری دارند.



مشخصات کابل جوشکاری



کابل جوش ۱۲

کابل جوش 12 دارای سطح مقطع 25 میلی متر مربع می باشد و در دستگاه های جوش 140 تا 200 آمپر کاربرد دارد. این کابل در مصارفی چون کابل شارژ نیز با همین مشخصات قابل استفاده است. سایر ویژگی های آن عبارتند از:

جنس هادی:  مسی افشان با ساختاری منعطف

جدا کننده هادی و روکش: نوار پلی استر

روکش کابل: PVC، TPR یا لاستیک

وزن تقریبی: 287 برای کابل با روکش TPR و 310 برای روکش لاستیکی (کیلوگرم بر کیلومتر)

استاندارد مرجع تولید: ISIRI (1926)82

کابل جوش 14

کابل جوش 14 با سطح مقطع 35 میلی متر مربع پرفروش ترین مدل در این گروه از کابل ها است. این کابل در اینورترهای جوشکاری 200 تا 300 آمپر کاربرد دارد. با این حال توجه به افت ولتاژ مجاز در انتخاب طول کابل بسیار موثر خواهد بود که برای این کار جداول مخصوصی مورد استفاده قرار می گیرند. از دیگر ویژگی آن می توان به موارد زیر اشاره کرد:

جنس هادی: مس افشان منعطف هر تار به قطر 0.21 میلی متر

جدا کننده هادی و روکش: نوار پلی استر

روکش کابل: PVC، TPR، لاستیک یا سیلیکون

کابل جوش 16

کابل جوش 16 با سطح مقطع 50 میلی متر مربع برای دستگاه های جوش 300 تا 450 آمپر کاربرد دارد. انتخاب سایز این نوع کابل باید به گونه ای باشد که در صورت افزایش افت ولتاژ، مقدار جریان جریان کاهش یابد. سایر ویژگی های این کابل عبارتند از:

جنس هادی: مس افشان، هر تار به قطر 0.21 میلی متر، برای انعطاف بیشتر

جدا کننده هادی و روکش: نوار پلی استر

روکش کابل: TPR یا لاستیک

وزن تقریبی : 537 تا 570 کیلوگرم برای کیلومتر

بیشینه مقاومت اهمی: 0.379 اهم بر کیلومتر در دمای 20 درجه سلسیوس

کابل جوش 18

کابل جوش 18 با ضخامت 70 میلی متر مربع برای دستگاه های جوشکاری در جریان های  الکتریکی بالا (500 تا 600 آمپر) کاربرد دارد. مقدار جریان الکتریکی عبوری از کابل، طول مسیر رفت و برگشت کابل و تناوب کاری از عوامل مهم در انتخاب سایز این نوع کابل جوشکاری هستند. سایر ویژگی های این کابل عبارتند از:

جنس هادی: مس افشان منعطف با قطر 0.2 میلی متر

روکش کابل: ترموپلاستیک

وزن تقریبی : 746 کیلوگرم بر کیلومتر

بیشینه مقاومت اهمی: 0.268 اهم بر کیلومتر در دمای 20 درجه سانتی گراد





یک حلقه کابل جوش



کابل جوش 20

کابل جوش 20 در سطح مقطع 95 میلی متر مربع از نظر ساختار مشابه کابل با نمره 18 است که جریان قابل تحمل آن در فواصل مختلف برای جلوگیری از خارج شدن افت ولتاژ از محدوده مجاز به صورت زیر می باشد:

·       150 آمپر در فاصله 100 متر

·       200 آمپر در فاصله 80 متر

·       250 و 300 آمپر در مسافت 60 متر

·       350 ~ 450 آمپر در مسافت 40 متر

·       500 ~ 600 آمپر در فواصل تا ۳۰ متر



قیمت کابل جوش

کابل جوش دارای کاربرد گسترده ای در دستگاه های جوشکاری می باشد. این کابل در مقایسه با سایر کابل های برق به دلیل شرایط ویژه کار بایستی از انعطاف و کیفیت بالایی برخوردار باشد. به همین دلیل قیمت کابل جوش تحت تاثیر عوامل مختلفی می باشد. با توجه به این که جنس هادی این کابل معمولاً مسی است سطح مقطع و طول کابل باعث تفاوت در قیمت کابل جوشکاری ۱۴ ، ۱۶، ۱۸ و ... می شود.
