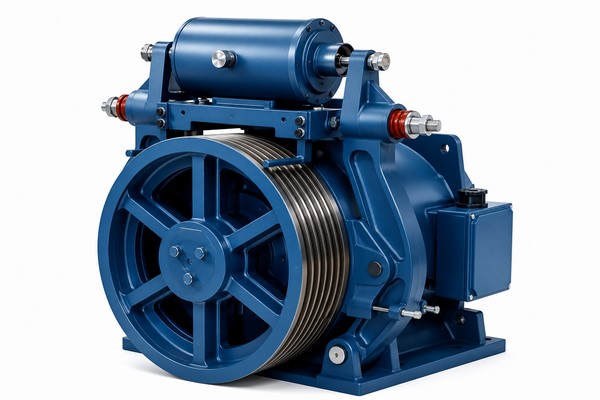

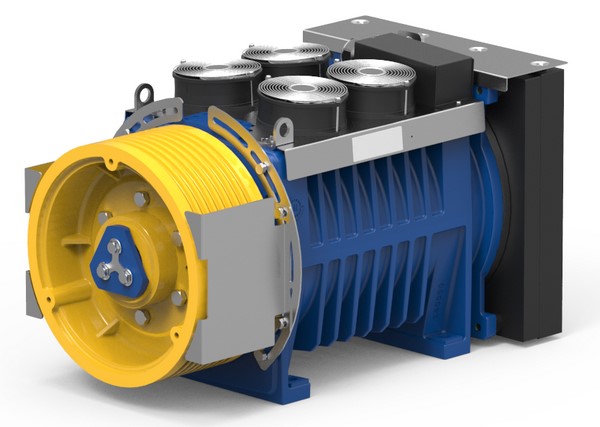

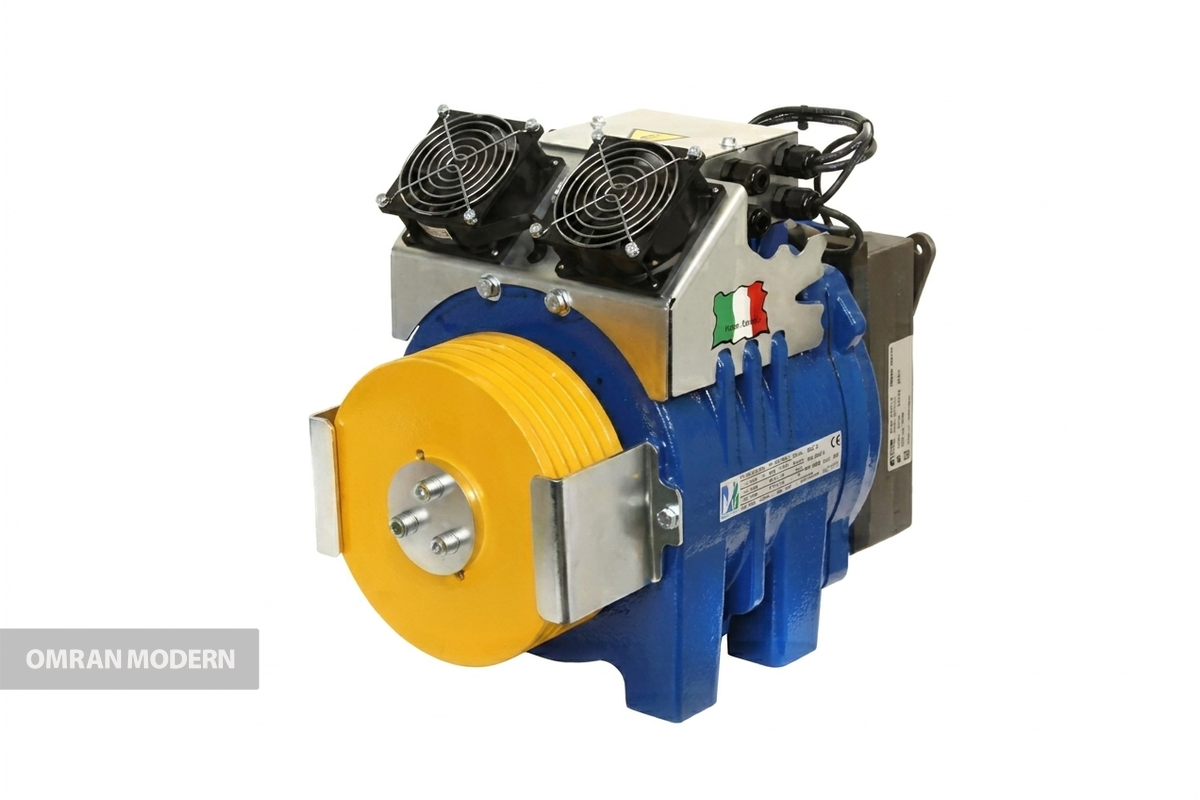

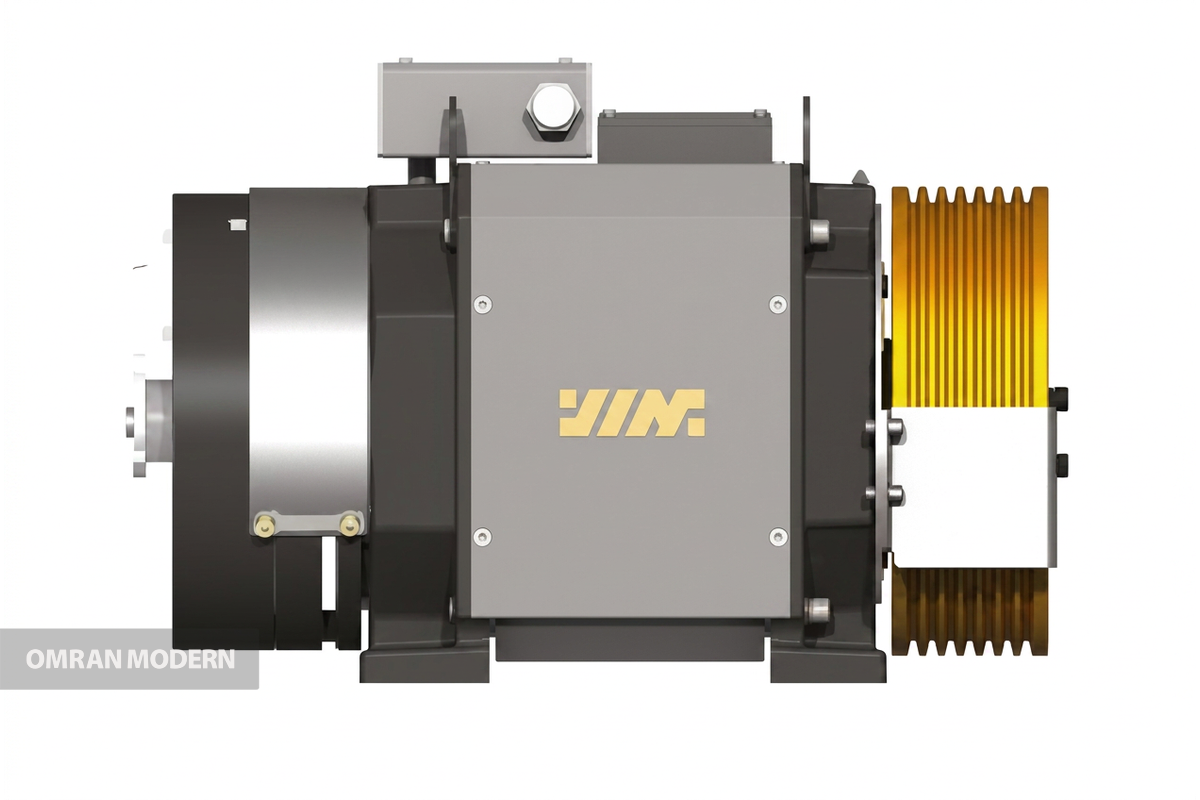

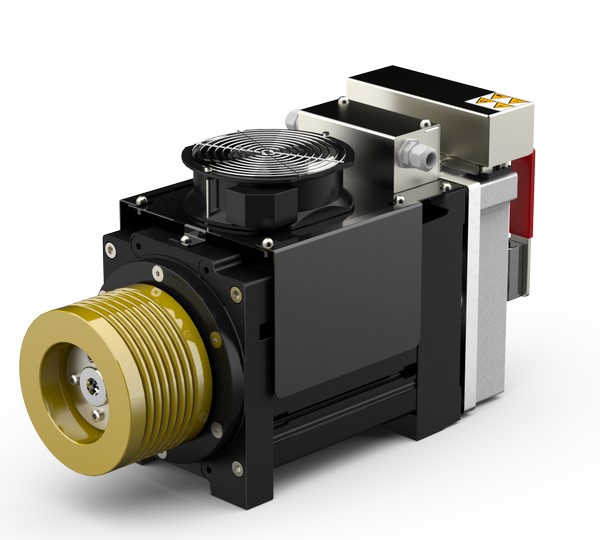

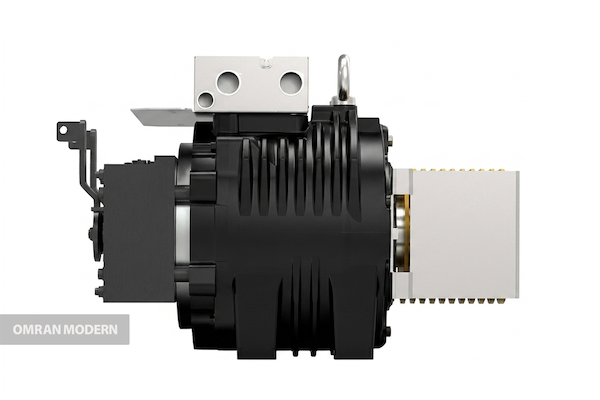

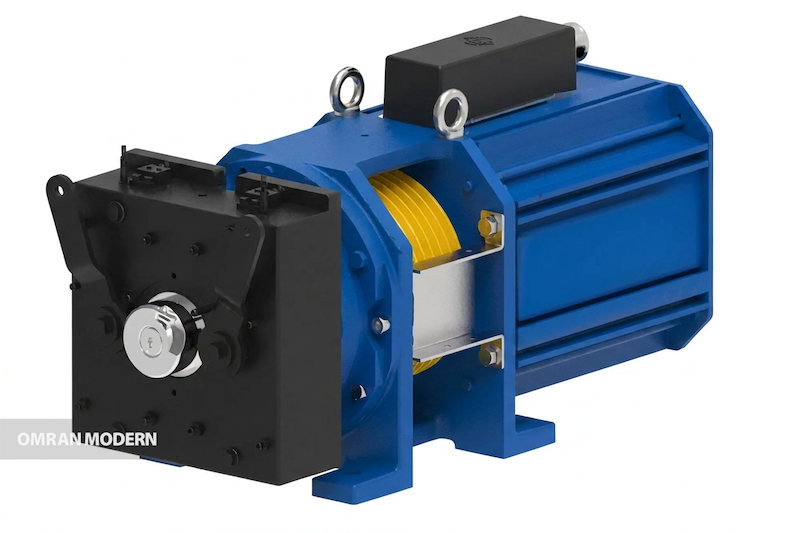

موتور آسانسور گیرلس
موتور گیرلس آسانسور سیستم بدون گیربکسی است که در آن فلکه کششی مستقیماً به روتور یا محور اصلی موتور متصل می شود. در این ساختار، مجموعه ماردون و چرخ دنده حذف شده و گشتاور با مسیر مکانیکی کوتاه تری به سیم بکسل یا تسمه منتقل می شود. نتیجه این طراحی، ابعاد فشرده تر، تلفات مکانیکی کمتر و امکان کنترل دقیق تر حرکت کابین است. البته کیفیت نهایی فقط به نوع موتور وابسته نیست و طراحی چاه، تابلو فرمان، درایو، انکودر و نحوه نصب نیز اثر تعیین کننده دارند.
بیشتر مدل های جدید از موتور سنکرون مغناطیس دائم استفاده می کنند. این موتورها در دور پایین گشتاور مناسبی ایجاد می کنند و با کمک درایو VVVF و بازخورد انکودر، شتاب گیری، کاهش سرعت و توقف را به صورت کنترل شده انجام می دهند. به همین دلیل، سیستم گیرلس آسانسور در پروژه های جدید، ساختمان های پرتردد و آسانسورهای بدون موتورخانه کاربرد گسترده ای دارد.
با وجود مزایای فنی، موتور آسانسور گیرلس برای همه پروژه ها انتخاب یکسانی نیست. ظرفیت، سرعت، نسبت تعلیق، فضای نصب، دسترسی سرویس کار، بودجه اولیه و موجودی قطعات باید هم زمان بررسی شوند. در ادامه، قیمت، عملکرد، انواع، محدودیت ها و معیارهای خرید این موتور بدون تکرار موضوعات مشابه توضیح داده شده است.
عوامل موثر بر قیمت موتور آسانسور گیرلس
قیمت موتور آسانسور گیرلس معمولاً از یک عدد ثابت یا صرفاً توان درج شده روی پلاک به دست نمی آید. دو موتور با توان اسمی نزدیک ممکن است از نظر گشتاور، قطر فلکه، بار مجاز محور، نوع ترمز و انکودر تفاوت جدی داشته باشند. به همین دلیل، مقایسه قیمت باید میان مدل هایی انجام شود که برای یک ظرفیت، سرعت و آرایش تعلیق مشخص انتخاب شده اند.
قیمت اولیه موتور گیرلس در بسیاری از پروژه ها از موتور گیربکسی هم رده بیشتر است. زیرا آهنرباهای دائم، انکودر دقیق، ترمز چندمداره، ساختار فشرده و کنترل الکترونیکی پیشرفته تری دارد. بااین حال، ارزیابی اقتصادی فقط با قیمت خرید کامل نمی شود. حذف روغن گیربکس و قطعات انتقال قدرت می تواند بخشی از هزینه های سرویس و اتلاف انرژی را کاهش دهد، هرچند موتور همچنان به بازرسی دوره ای نیاز دارد.
برای دریافت قیمت موتور گیرلس آسانسور باید مشخصات پروژه همراه درخواست استعلام ارسال شود. نرخ ارز، برند، کشور سازنده، گارانتی، موجودی، هزینه حمل، شاسی، راه اندازی و سازگاری با تابلو فرمان نیز بر قیمت نهایی اثر دارند.
مهم ترین مواردی که باید در پیشنهاد فنی و مالی کنترل شوند عبارت اند از:
- مشخصات عملکردی: گشتاور نامی و حداکثر، توان، جریان، ولتاژ، دور نامی، تعداد قطب و سیکل کاری موتور.
- اطلاعات آسانسور: ظرفیت کابین، سرعت، وزن کابین، تعداد توقف، ارتفاع مسیر و ترافیک پیش بینی شده.
- سیستم کشش: نسبت تعلیق، قطر و نوع فلکه، تعداد و قطر سیم بکسل یا نوع تسمه، زاویه پیچش و بار استاتیکی محور.
- تجهیزات کنترلی و ایمنی: مدل انکودر، سازگاری با درایو، ساختار ترمز، گشتاور ترمز و روش آزادسازی اضطراری.
- شرایط نصب: موتورخانه ای یا بدون موتورخانه، جهت اعمال بار، ابعاد محل نصب، نوع شاسی و فضای لازم برای سرویس.
- شرایط تأمین: اصالت کالا، مدت گارانتی، موجودی ترمز و انکودر، خدمات راه اندازی، هزینه حمل و دسترسی به قطعات یدکی
موتور گیرلس چگونه کار می کند؟
در موتور گیرلس، استاتور با دریافت جریان کنترل شده از درایو، میدان مغناطیسی دوار ایجاد می کند. روتور که در بسیاری از مدل ها دارای آهنرباهای دائم است، با این میدان حرکت می کند و فلکه کششی را بدون واسطه گیربکس می چرخاند. سیم بکسل ها یا تسمه های روی فلکه، کابین و وزنه تعادل را در جهت های مخالف جابه جا می کنند.
وزنه تعادل بخش عمده وزن کابین و قسمتی از بار نامی را جبران می کند. بنابراین موتور بیشتر اختلاف وزن دو سمت، اصطکاک و نیروی موردنیاز برای شتاب گیری را تأمین می کند. گشتاور موردنیاز به وزن ها، نسبت تعلیق، قطر فلکه، سرعت و شرایط مکانیکی سیستم وابسته است و تنها از روی ظرفیت نفر قابل تعیین نیست.
در شروع حرکت، تابلو فرمان ابتدا توالی آزاد شدن ترمز را کنترل می کند و سپس درایو، جریان و فرکانس را افزایش می دهد. انکودر موقعیت و سرعت روتور را به درایو گزارش می کند تا گشتاور در دور پایین پایدار بماند. هنگام نزدیک شدن به طبقه، درایو سرعت را کاهش می دهد و پس از توقف کامل، ترمز فنری درگیر می شود. هماهنگی این اجزا عامل اصلی حرکت نرم و تراز دقیق است.
اجزای اصلی و نقش کنترل الکترونیکی
مجموعه اصلی شامل استاتور، سیم پیچ، روتور، آهنرباهای دائم، فلکه کششی، یاتاقان ها، ترمز، انکودر، حسگرهای حرارتی، بدنه و جعبه ترمینال است. یاتاقان ها بارهای شعاعی و محوری را تحمل می کنند و سلامت آن ها بر صدا، لرزش و عمر موتور اثر مستقیم دارد. ترمز نیز معمولاً چندمداره و فنری است و با نیروی الکترومغناطیسی آزاد می شود.
درایو VVVF جزء ضروری بهره برداری عادی از بیشتر موتورهای گیرلس است. پارامترهای موتور، زاویه اولیه انکودر، جریان نامی، زمان شتاب، جبران بار و توالی ترمز باید به درستی تنظیم شوند. یک موتور باکیفیت در صورت تنظیم نادرست می تواند لرزش، عقب گرد لحظه ای، صدای الکتریکی یا خطای اضافه جریان ایجاد کند. سیستم بازتولید انرژی نیز در صورت وجود، ویژگی مجموعه درایو و موتور است و نباید صرفاً به خود موتور نسبت داده شود.
انواع موتور گیرلس آسانسور
موتورهای گیرلس را می توان بر اساس فرم بدنه، ساختار روتور، نوع وسیله کشش و محل نصب دسته بندی کرد. اصطلاح های دیسکی یا تخت و بشکه ای یا استوانه ای در بازار رایج اند، اما شکل ظاهری به تنهایی کیفیت، ظرفیت یا مصرف انرژی را مشخص نمی کند. معیار اصلی، تطابق گشتاور، بار محور، فلکه، ترمز و ابعاد موتور با محاسبات پروژه است.

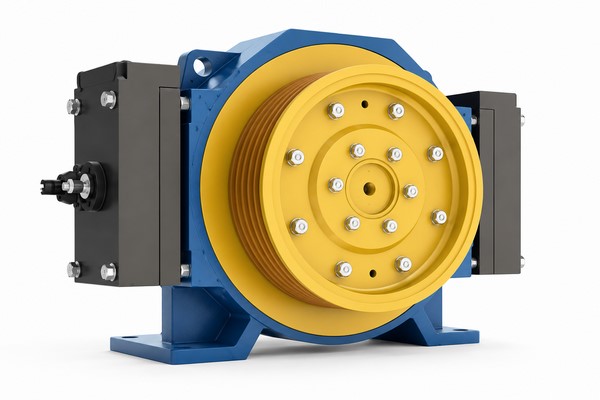

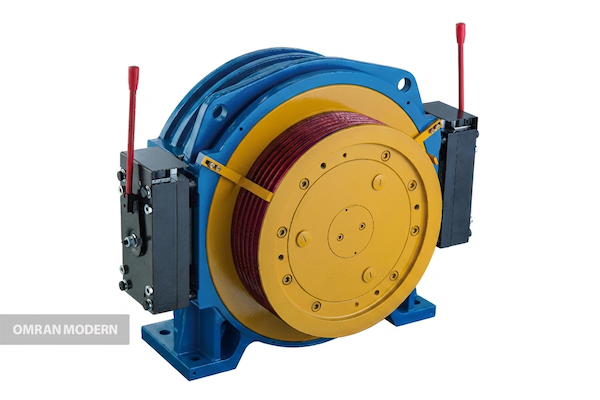

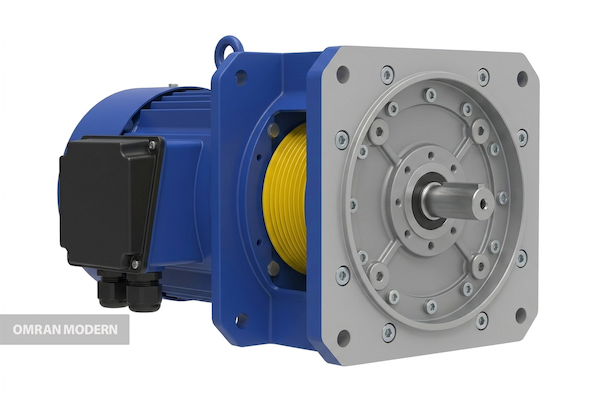

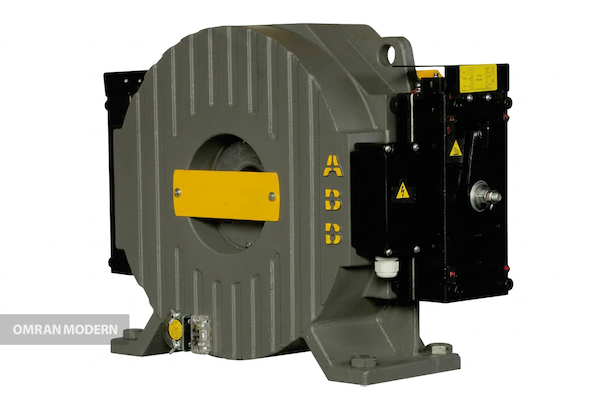

موتور گیرلس دیسکی
مدل دیسکی معمولاً قطر بیشتر و عمق کمتری دارد و به دلیل ساختار فشرده، در بسیاری از پروژه های بدون موتورخانه استفاده می شود. این فرم می تواند نصب در بالای چاه یا کنار ریل را ساده تر کند، ولی براکت، جهت بار، فضای سرویس و دسترسی به ترمز و انکودر باید مطابق نقشه سازنده طراحی شوند. دیسکی بودن به تنهایی به معنی نرمی بیشتر یا قیمت بالاتر نیست.

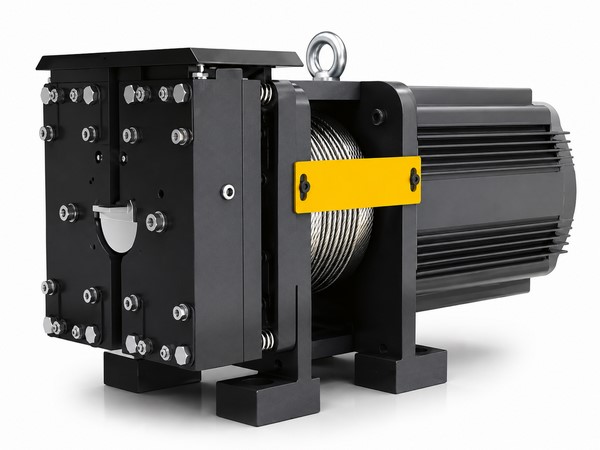

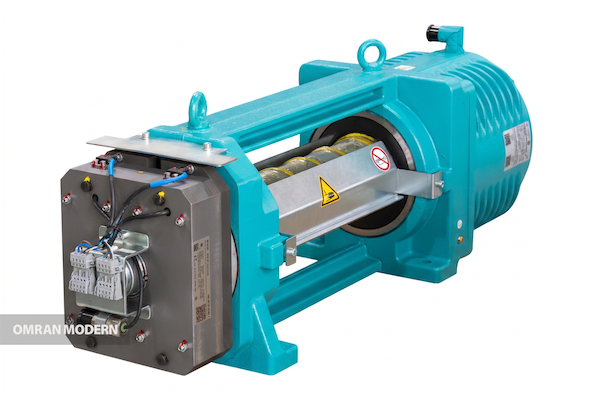

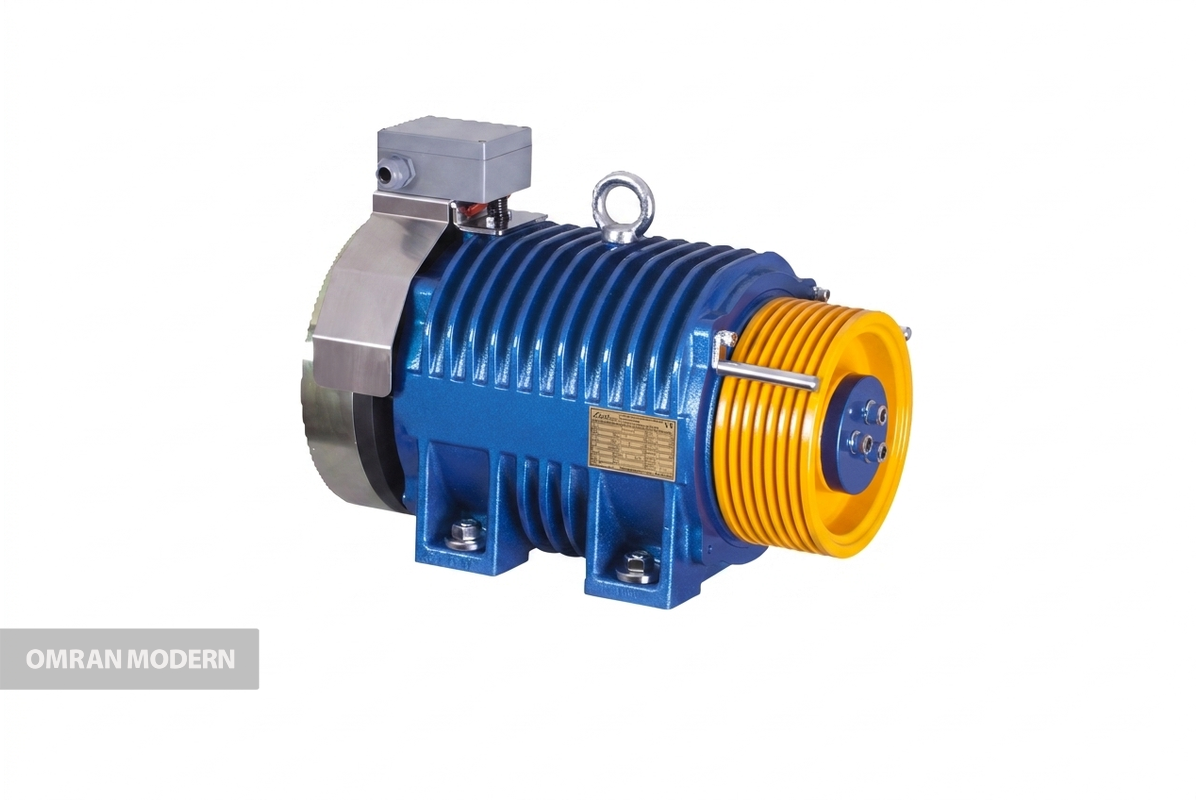

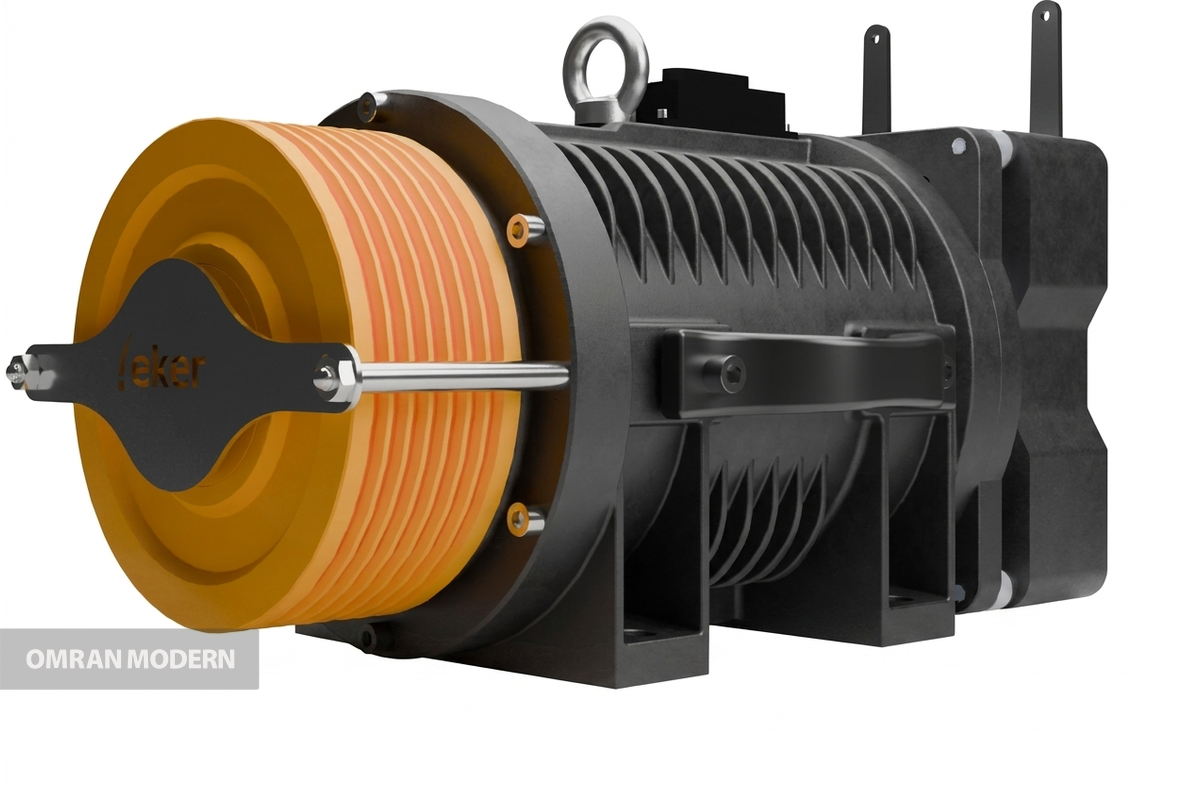

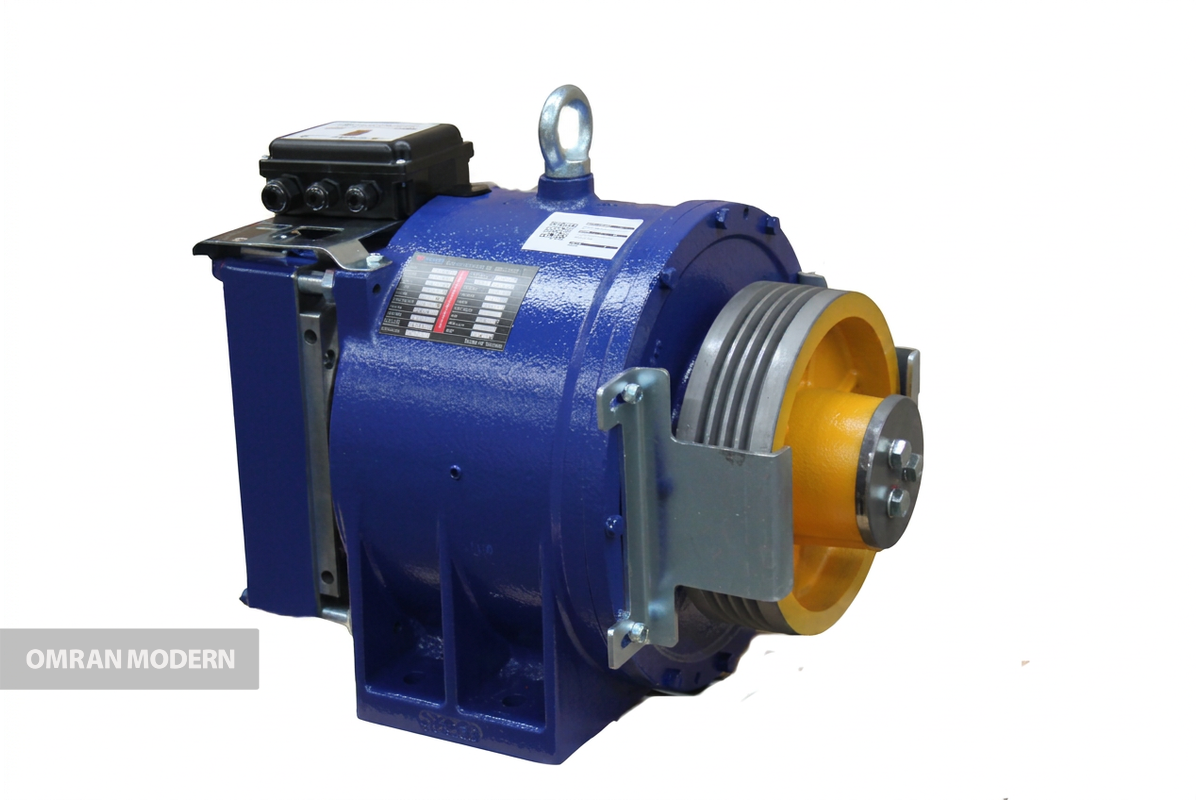

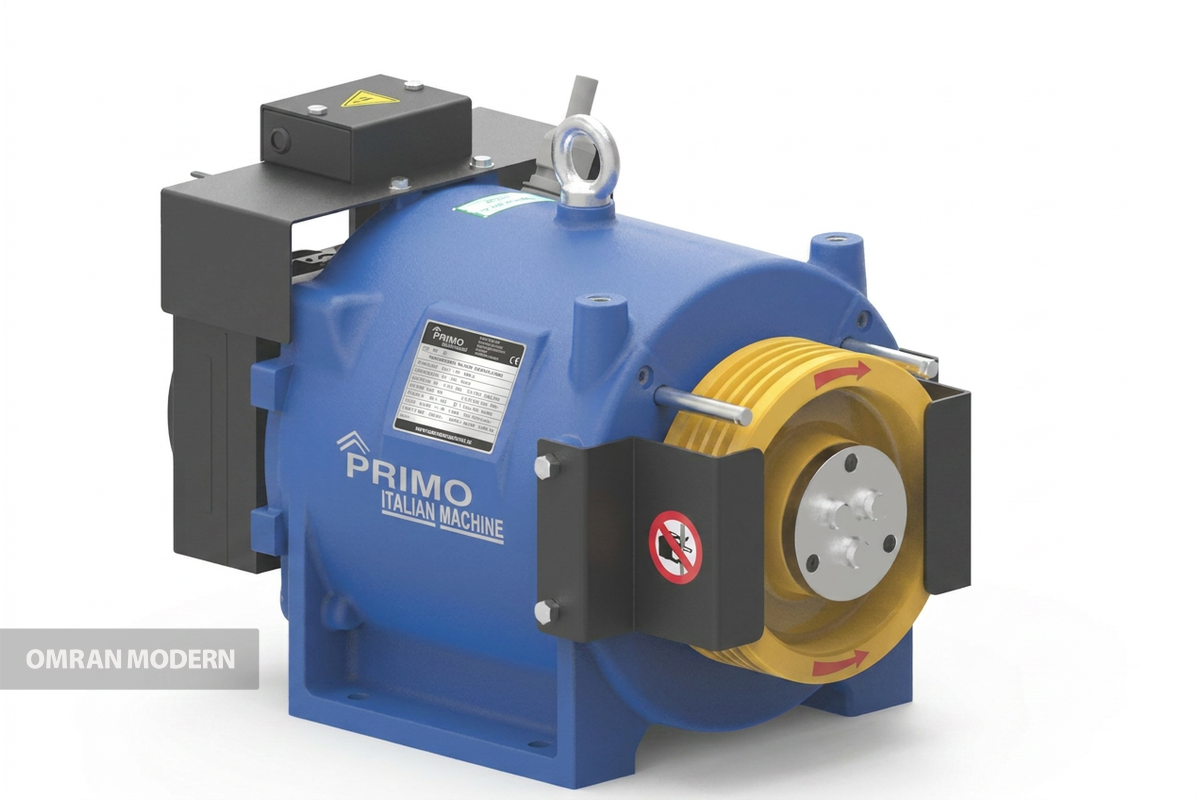

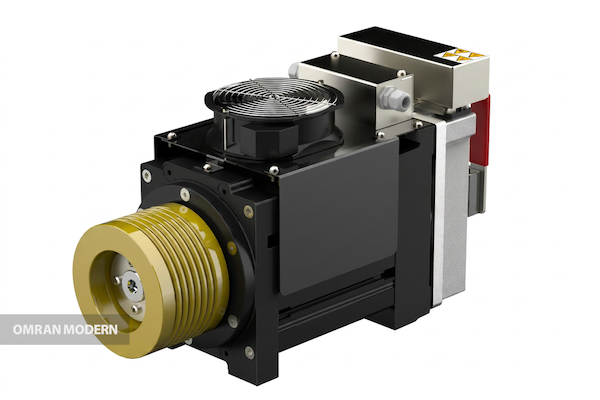

موتور گیرلس بشکه ای
مدل بشکه ای یا استوانه ای معمولاً طول محوری بیشتر و قطر کمتری دارد و ممکن است برای نصب روی تیر، کف موتورخانه یا داخل چاه طراحی شده باشد. این شکل در بعضی آرایش ها استفاده بهتری از فضای جانبی ایجاد می کند. هنگام انتخاب باید محل ترمز، دسترسی به انکودر، جهت کشش و فضای آزادسازی اضطراری بررسی شود. زیرا جا شدن موتور در چاه لزوماً به معنی مناسب بودن شرایط سرویس نیست.
در کنار این تقسیم بندی، برخی مدل ها برای سیم بکسل فولادی و برخی برای تسمه تخت ساخته می شوند. همچنین هر موتور گیرلس الزاماً مناسب MRL نیست. بعضی مدل ها فقط برای موتورخانه و بعضی برای هر دو نوع نصب تأیید شده اند.
مزایا و محدودیت های گیرلس آسانسور
مهم ترین مزیت موتور گیرلس، حذف مجموعه گیربکس و انتقال مستقیم نیرو است. این تغییر تعداد قطعات مکانیکی، روغن کاری و بخشی از تلفات انتقال را کاهش می دهد. در نتیجه، در طراحی و نصب مناسب می توان به صدای مکانیکی کمتر، حرکت نرم تر، دقت تراز بالاتر و مصرف انرژی پایین تر نسبت به ماشین های گیربکسی قدیمی دست یافت. مقدار صرفه جویی برای همه ساختمان ها یکسان نیست و به ترافیک، تعادل وزنه، تنظیم درایو و مصرف حالت آماده به کار بستگی دارد.
ساختار فشرده، اجرای بسیاری از آسانسورهای بدون موتورخانه را ممکن می کند و مدل های تخصصی نیز برای ظرفیت یا سرعت بالاتر عرضه می شوند. از سوی دیگر، قیمت خرید بیشتر، حساسیت به تنظیمات درایو و انکودر، نیاز به ابزار تشخیص تخصصی و وابستگی به قطعات سازگار از محدودیت های این سیستم است. رطوبت، گردوغبار رسانا، دمای نامناسب و کابل کشی غیراصولی نیز می توانند قابلیت اطمینان را کاهش دهند.
موتور گیرلس بدون نگهداری نیست و ممکن است بر اثر اضافه بار، ترمز نیمه درگیر، تهویه ضعیف، خرابی یاتاقان یا تنظیم نادرست داغ شود. همچنین در پروژه نوسازی، جایگزینی موتور گیربکسی با گیرلس ممکن است به تغییر سیم بکسل، فلکه های هرزگرد، شاسی، تابلو فرمان یا نسبت تعلیق نیاز داشته باشد. بنابراین این تبدیل همیشه یک تعویض مستقیم و کم هزینه نیست.
کاربرد، ظرفیت و سرعت موتور گیرلس
موتور گیرلس در ساختمان های مسکونی، اداری، تجاری، بیمارستانی و بلندمرتبه به کار می رود، اما هر مدل دامنه مشخصی از ظرفیت، سرعت و سیکل کاری دارد. مدل های رایج مسکونی معمولاً برای سرعت های حدود ۱ تا ۲٫۵ متر بر ثانیه انتخاب می شوند و ماشین های تخصصی می توانند برای سرعت های بالاتر طراحی شوند. این اعداد عمومی اند و پلاک، کاتالوگ و محاسبات همان مدل اولویت دارند.
ظرفیت قابل پشتیبانی فقط با توان موتور تعیین نمی شود. نسبت تعلیق ۱:۱ یا ۲:۱، وزن کابین، درصد وزنه تعادل، قطر فلکه، زاویه پیچش و حداکثر بار مجاز محور بر انتخاب اثر دارند. خرید موتور بر اساس جدول عمومی یا تعداد نفر، بدون محاسبه گشتاور و بار محور، می تواند به اضافه بار، لغزش کشش یا انتخاب موتوری بزرگ تر از نیاز منجر شود.
در آسانسور بدون موتورخانه، علاوه بر ظرفیت و سرعت باید فضای کار ایمن، مسیر دسترسی، امکان آزادسازی ترمز و جابه جایی موتور در آینده پیش بینی شود. کوچک بودن ماشین به تنهایی مجوز حذف موتورخانه نیست و مدل باید برای محل نصب موردنظر تأیید سازنده داشته باشد.
مقایسه موتور گیرلس و گیربکسی آسانسور
هر دو فناوری در صورت انتخاب، نصب و سرویس صحیح می توانند ایمن و قابل اعتماد باشند. جدول زیر تفاوت های کلیدی را برای تصمیم گیری اولیه نشان می دهد. انتخاب نهایی باید بر اساس مدل واقعی و محاسبات همان پروژه انجام شود.
جدول مقایسه موتور گیربکس و گیرلس
| معیار مقایسه | موتور گیرلس آسانسور | موتور گیربکسی آسانسور | نتیجه برای انتخاب |
| نحوه انتقال نیرو | فلکه کششی مستقیماً به روتور موتور متصل است و گیربکس حذف می شود. | نیروی موتور از طریق ماردون و چرخ دنده به فلکه کششی منتقل می شود. | ساختار گیرلس ساده تر و دارای قطعات انتقال قدرت کمتری است. |
| قیمت اولیه | قیمت خرید موتور، انکودر و درایو معمولاً بیشتر است. | هزینه اولیه در بسیاری از ظرفیت های مشابه کمتر است. | برای بودجه اولیه محدود، مدل گیربکسی می تواند اقتصادی تر باشد. |
| مصرف انرژی | به دلیل حذف تلفات گیربکس و استفاده از موتور سنکرون، معمولاً مصرف کمتری دارد. | بخشی از انرژی در مجموعه گیربکس و انتقال مکانیکی تلف می شود. | برای ساختمان های پرتردد، گیرلس انتخاب مناسب تری است. |
| صدا و لرزش | حرکت نرم تر و صدای مکانیکی کمتری ایجاد می کند. | صدای گیربکس و لرزش مکانیکی معمولاً بیشتر است. | برای ساختمان های مسکونی، هتل ها و مراکز درمانی، گیرلس اولویت دارد. |
| نیاز به روغن کاری | فاقد روغن گیربکس است، اما ترمز، انکودر، یاتاقان و فلکه همچنان نیازمند بازرسی هستند. | به تعویض روغن، کنترل نشتی و سرویس مجموعه گیربکس نیاز دارد. | هزینه سرویس مکانیکی گیرلس معمولاً کمتر است. |
| فضای نصب | ابعاد فشرده تری دارد و بسیاری از مدل ها برای آسانسور بدون موتورخانه مناسب اند. | معمولاً فضای بیشتری اشغال می کند و بیشتر در موتورخانه نصب می شود. | در پروژه های دارای محدودیت فضا، گیرلس مناسب تر است. |
| کنترل حرکت | با درایو VVVF و انکودر دقیق، شروع، توقف و تراز طبقه نرم تری دارد. | بسته به مدل می تواند دو سرعته یا مجهز به درایو VVVF باشد. | برای دقت تراز و کیفیت حرکت بالاتر، گیرلس برتری دارد. |
| سرعت و ظرفیت | در ظرفیت ها و سرعت های متنوع، از ساختمان های مسکونی تا پروژه های بلندمرتبه عرضه می شود. | بیشتر برای سرعت های متوسط و پروژه های متداول یا نوسازی اقتصادی استفاده می شود. | انتخاب نهایی باید بر اساس ظرفیت، سرعت، ترافیک و نوع تعلیق انجام شود. |
| تعمیر و راه اندازی | تنظیم انکودر، درایو و ترمز به نیروی متخصص و تجهیزات دقیق نیاز دارد. | تعمیرات مکانیکی آن برای بسیاری از سرویس کاران آشناتر است. | قبل از خرید گیرلس باید دسترسی به خدمات فنی و قطعات بررسی شود. |
| کاربرد پیشنهادی | آسانسورهای پرتردد، بدون موتورخانه، کم صدا، سریع و دارای محدودیت فضا | ساختمان های کم تردد، پروژه های دارای موتورخانه و نوسازی با بودجه محدود | گیرلس برای عملکرد بلندمدت و گیربکسی برای کاهش هزینه اولیه مناسب تر است. |
در ساختمان کم تردد دارای موتورخانه، یک موتور گیربکسی استاندارد ممکن است از نظر سرمایه اولیه منطقی باشد. در مقابل، وقتی فضای محدود، تعداد سفر زیاد، صدای پایین، تراز دقیق یا سرعت بیشتر اهمیت دارد، مزیت های موتور گیرلس برجسته تر می شوند.
نصب، سرویس و عیب یابی موتور گیرلس
شاسی یا براکت باید بر اساس بارهای استاتیکی و دینامیکی طراحی و کاملاً تراز نصب شود. پیچ نامناسب، انتقال مستقیم لرزش به سازه یا مغایرت جهت بار فلکه با نقشه سازنده می تواند صدا، تنش یاتاقان و کاهش عمر ایجاد کند. کابل انکودر و سیگنال نیز باید از کابل قدرت جدا باشد و شیلد، ارت، ترمز و حسگر حرارتی طبق راهنمای درایو سیم کشی شوند.
در راه اندازی، شناسایی موتور، تنظیم زاویه انکودر، کنترل توالی ترمز و پارامترهای حرکت باید توسط فرد متخصص انجام شود. عملکرد آسانسور در حالت بی بار، بار نامی و شرایط نامتعادل بررسی و جریان فازها، دمای موتور، تراز طبقه، صدای یاتاقان و باز شدن کامل ترمز ثبت شود. راه اندازی ناقص می تواند مزیت های یک موتور مناسب را از بین ببرد.
در سرویس دوره ای، وضعیت شیار فلکه، کشش سیم بکسل ها یا تسمه، یاتاقان، فاصله هوایی و لنت ترمز، میکروسوئیچ ها، کابل انکودر، اتصالات و حسگرهای دما کنترل می شود. نبود روغن گیربکس فقط یک بخش از نگهداری را حذف می کند و به معنی بی نیازی از بازرسی نیست.
لرزش هنگام شروع، عقب گرد کوتاه کابین، صدای سایشی، افزایش دما، افت دقت تراز، خطای انکودر یا اضافه جریان می توانند از موتور، ترمز، درایو، کابل، بالانس وزنه یا کشش نامتعادل ناشی شوند. در صورت بوی عایق یا خطای حرارتی، افزایش حد حفاظت یا حذف خطا بدون یافتن علت کار درستی نیست. باز کردن روتور مغناطیسی نیز باید با ابزار و دستورالعمل سازنده انجام شود.
راهنمای انتخاب و خرید موتور گیرلس آسانسور
برای انتخاب فنی و مقایسه درست قیمت موتور گیرلس، اطلاعات زیر باید پیش از ثبت سفارش مشخص باشند:
- ظرفیت نامی، وزن واقعی کابین، سرعت، تعداد توقف، ارتفاع مسیر، ترافیک و تعداد استارت در ساعت.
- نسبت تعلیق، وزن وزنه تعادل، تعداد و قطر سیم بکسل یا نوع تسمه، قطر فلکه و زاویه پیچش.
- گشتاور موردنیاز، توان، حداکثر بار استاتیکی فلکه، جهت اعمال نیرو و ابعاد قابل استفاده در محل نصب.
- نوع پروژه شامل موتورخانه ای یا MRL و فضای لازم برای سرویس ترمز، انکودر و تعویض قطعات.
- مدل تابلو فرمان و درایو، نوع و ولتاژ انکودر، ولتاژ ترمز، مقاومت ترمز و روش نجات اضطراری.
- نقشه نصب، گواهی ها، دستورالعمل راه اندازی، گارانتی، سابقه عملکرد مدل و موجودی قطعات یدکی.
- مقایسه پیشنهادها بر اساس مشخصات یکسان. نه فقط قیمت موتور گیرلس یا نام برند.
کشور سازنده به تنهایی معیار کافی برای کیفیت نیست. یک محصول دارای مشخصات روشن، خدمات راه اندازی و قطعات در دسترس می تواند از مدلی با نام شناخته شده ولی بدون پشتیبانی عملی انتخاب مطمئن تری باشد. پیش از خرید، سازگاری موتور، انکودر، ترمز و درایو باید به صورت مکتوب تأیید شود.
