آسانسور گیرلس
آسانسور گیرلس یکی از پیشرفته ترین فناوری های مورد استفاده در این صنعت می باشد. این نوع آسانسور با حذف کامل گیربکس استانداردهای جدیدی در مصرف انرژی، کیفیت حرکت، طراحی و طول عمر تجهیزات ایجاد کرده است.
در ساختمان های مدرن که سرعت، کیفیت حرکت، صرفه جویی در فضا و زیبایی شناسی اهمیت ویژه ای دارد، آسانسور گیرلس جایگزین مدل های قدیمی می شود. همچنین به دلیل حذف گیربکس، هزینه های نگهداری و سرویس دوره ای نیز کاهش می یابد. همین ویژگی ها سبب شده این سیستم در پروژه هایی مانند برج های مسکونی، ساختمان های اداری پرتردد، هتل های لوکس و مراکز تجاری به یک استاندارد رایج تبدیل شود.
قیمت آسانسور گیرلس
در نیمه اول سال ۱۴۰۵، حداقل قیمت پکیج آسانسور گیرلس از حدود ۲,۱۰۰,۰۰۰,۰۰۰ تومان آغاز می شود. این مبلغ معمولاً مربوط به یک پکیج پایه با ظرفیت و تعداد توقف محدود است و هزینه نهایی با توجه به نوع موتور گیرلس، ظرفیت کابین، سرعت حرکت، تعداد طبقات، برند تابلو فرمان و درایو، نوع درب و کابین و شرایط چاه تغییر می کند. هزینه حمل، نصب، آهن کشی، ریل گذاری و اجرای تجهیزات جانبی نیز ممکن است جداگانه محاسبه شود. بنابراین برای تعیین قیمت دقیق آسانسور گیرلس باید مشخصات فنی ساختمان بررسی و پیش فاکتور متناسب با نیاز واقعی پروژه از شرکت اجراکننده دریافت شود.
عوامل موثر بر قیمت آسانسور گیرلس
قیمت آسانسور گیرلس به مجموعه ای از عوامل فنی، طراحی و اجرایی وابسته است و نمی توان برای آن رقم ثابتی تعیین کرد. مهم ترین مؤلفه، مشخصات فنی موتور گیرلس است. توان، گشتاور، ظرفیت بار، سرعت نامی، قطر فلکه کششی، نوع انکودر، برند و کشور سازنده موتور از عوامل مؤثر بر قیمت آن هستند. موتور باید متناسب با ظرفیت کابین، سرعت آسانسور، نوع تعلیق و میزان تردد ساختمان انتخاب شود. علاوه بر نوع موتور، ظرفیت، تعداد طبقات و سرعت موردنیاز، مهم ترین بخش هزینه تجهیزات را تشکیل می دهند.
عامل تأثیرگذار دیگر، سرعت آسانسور است. هرچه سرعت بالاتر باشد، نیاز به درایوهای پیشرفته تر، تابلو فرمان دقیق تر و سیستم ترمز قوی تر افزایش پیدا می کند و به طور طبیعی هزینه نهایی را بالا می برد. در کنار آن، کیفیت ساخت کابین، نوع ریل ها، تعداد توقف ها و ارتفاع چاه نیز بر قیمت اثر می گذارند. زیرا افزایش طبقات یا استفاده از متریال های لوکس، تجهیزات بیشتری می طلبد.
در پروژه هایی که آسانسور به صورت بدون موتورخانه یا MRL اجرا می شود، نوع موتور، براکت های نصب، محدودیت فضای چاه و نحوه دسترسی برای سرویس بر هزینه اجرا اثر می گذارند. قیمت این سیستم ممکن است با توجه به شرایط پروژه بیشتر یا کمتر از مدل موتورخانه دار باشد و نمی توان برای همه پروژه ها حکم یکسانی در نظر گرفت. همچنین شرایط نصب، وضعیت چاه، محدودیت های ابعادی و تجربه شرکت اجراکننده نقش مهمی در تعیین قیمت نهایی دارند.
آسانسور گیرلس چیست و چگونه کار می کند
آسانسور گیرلس نوعی آسانسور الکتریکی پیشرفته است که به دلیل حذف کامل گیربکس، راندمان و کیفیت حرکت بالایی دارد. در این سیستم، موتور PMSM بدون واسطه گیربکس، نیروی چرخش فلکه کششی را تأمین می کند. این ساختار باعث می شود انتقال نیرو با بازده بالاتر و کنترل پذیری دقیق تر انجام شود. وجود آهنرباهای دائم نیز امکان تولید گشتاور کافی در سرعت های پایین را فراهم می کند.
موتورهای گیرلس با وجود ابعاد کوچک، توان و گشتاور بسیار بالایی تولید می کنند و به دلیل ماهیت آهنرباهای دائم، در سرعت های پایین نیز قدرت لازم را بدون وابستگی به جعبه دنده تأمین می نمایند. در کنار این موضوع، استفاده از انکودر، درایو و سیستم کنترل مناسب امکان حرکت دقیق، شتاب گیری کنترل شده و توقف نرم تر کابین را فراهم می کند. کیفیت نهایی حرکت به تنظیم صحیح موتور، درایو، ترمز و تجهیزات مکانیکی نیز وابسته است. این فناوری معمولاً تلفات مکانیکی و مصرف انرژی را نسبت به بسیاری از سیستم های گیربکسی کاهش می دهد و عملکردی آرام و کم صدا ایجاد می کند. میزان صرفه جویی به ظرفیت، ترافیک، تنظیم درایو و شرایط بهره برداری بستگی دارد.
یکی از مزیت های مهم آسانسورهای گیرلس امکان نصب آنها در ساختمان های بدون موتورخانه است، زیرا موتورهای فشرده این سیستم می توانند داخل چاه آسانسور و معمولاً در بخش بالایی آن، یا در موتورخانه مجزا نصب شوند. محل نصب باید مطابق نقشه سازنده و شرایط سازه ای پروژه تعیین شود. مجموع این ویژگی ها باعث شده آسانسورهای گیرلس به گزینه ای ایده آل برای ساختمان هایی با تردد بالا تبدیل شوند و از نظر بازده انرژی، کیفیت حرکت و دوام، برتری محسوسی نسبت به مدل های گیربکسی داشته باشند.
تفاوت موتور گیرلس و موتور گیربکس دار
آسانسورهای گیربکس دار و گیرلس از نظر ساختار و نحوه انتقال نیرو تفاوت اساسی دارند. در سیستم های گیربکس دار، موتور با سرعت بالا کار می کند و گیربکس وظیفه کاهش سرعت و افزایش گشتاور را بر عهده دارد. وجود این مجموعه مکانیکی باعث افزایش اصطکاک، تولید صدا و نیاز به سرویس های دوره ای مانند روغن کاری می شود. در مقابل، در آسانسورهای گیرلس موتور بدون واسطه گیربکس مستقیماً فلکه کششی را به حرکت درمی آورد که نتیجه آن حرکت نرم تر، کنترل دقیق تر سرعت و کاهش استهلاک قطعات است. به همین دلیل این سیستم ها در ساختمان های مدرن و پروژه های پرتردد بیشتر مورد استفاده قرار می گیرند. در ادامه به بررسی کامل تفاوت های این دو مدل پرداخته شده است.
مقایسه آسانسور گیرلس و گیربکس
| ویژگی ها | موتور گیربکس دار | موتور گیرلس |
| ساختار فنی | دارای گیربکس و قطعات مکانیکی زیاد | بدون گیربکس با ساختار ساده تر |
| کیفیت حرکت | لرزش و صدای بیشتر | حرکت نرم، بی صدا و یکنواخت |
| مصرف انرژی | مصرف بالاتر به دلیل تلفات گیربکس | مصرف کمتر و بازده انرژی بالاتر |
| نیاز به نگهداری | سرویس منظم و روغن کاری ضروری | بدون سرویس گیربکس، اما نیازمند بازرسی دوره ای موتور، ترمز، انکودر، فلکه و سیستم تعلیق |
| نیاز به موتورخانه | معمولاً موتورخانه دار است، هرچند نوع طراحی پروژه تعیین کننده است. | قابل اجرا به صورت موتورخانه دار یا بدون موتورخانه است. |
| دقت توقف در طبقات | متوسط | بسیار دقیق |
| طول عمر موتور | وابسته به کیفیت ساخت، نصب و نگهداری | قطعات انتقال قدرت کمتر؛ عمر مفید وابسته به کیفیت موتور، درایو و سرویس |
| مناسب برای | ساختمان قدیمی و کم تردد | پروژه های مدرن، پرتردد و کم صدا |
مقایسه آسانسور گیرلس موتورخانه دار و بدون موتورخانه
آسانسورهای گیرلس از نظر تکنولوژی یکسان هستند، اما از نظر محل نصب موتور در دو مدل موتورخانه دار (MR) و بدون موتورخانه (MRL) عرضه می شوند.

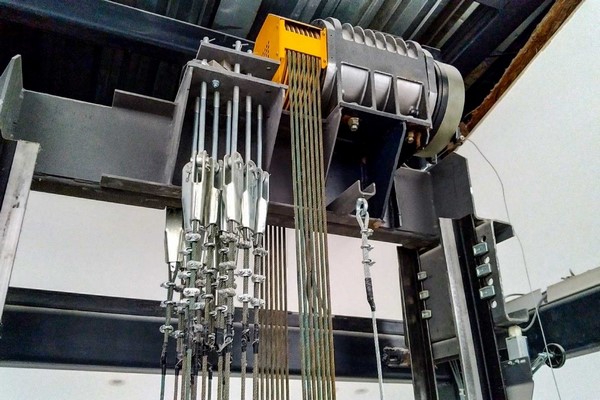

در مدل MRL موتور روی براکت های مخصوص در قسمت بالای چاه نصب می شود و به همین دلیل برای ساختمان هایی که فضای موتورخانه ندارند یا قصد بهینه سازی متراژ دارند، انتخاب مناسبی است. این سیستم فضای موتورخانه را حذف می کند، اما نصب آن به طراحی دقیق براکت ها، فضای سرویس و دسترسی ایمن داخل چاه نیاز دارد. مدت و هزینه نصب به شرایط سازه و تجهیزات انتخاب شده بستگی دارد.

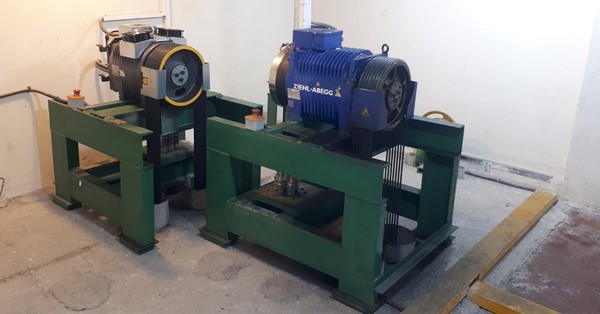

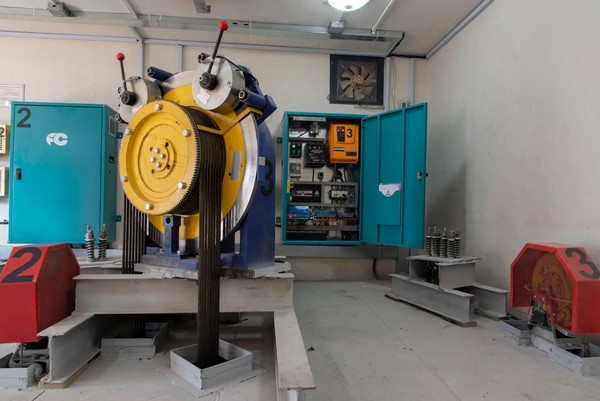

در مقابل، مدل گیرلس موتورخانه دار برای پروژه هایی با ظرفیت بالا، ترافیک زیاد یا نیاز به موتورهای بزرگ تر مناسب است. وجود اتاق ماشین باعث سرویس آسان تر، تهویه بهتر و دسترسی ایمن تر تکنسین ها می شود. از نظر کیفیت حرکت، هر دو مدل مشابه اند، اما انتخاب نهایی به شرایط سازه، ظرفیت مورد نیاز و محدودیت های چاه بستگی دارد.
اجزای اصلی تشکیل دهنده آسانسور گیرلس
با حذف گیربکس، ساختار آسانسورهای گیرلس بهینه تر و کم استهلاک تر شده است، اما عملکرد صحیح آن همچنان به هماهنگی مجموعه ای از قطعات الکترونیکی و مکانیکی وابسته است. این اجزا با همکاری یکدیگر حرکت کابین را کنترل کرده، ایمنی سیستم را تضمین می کنند و باعث می شوند آسانسور با دقت، نرمی و پایداری در مسیر عمودی حرکت کند. مهم ترین اجزای این سیستم عبارت اند از:

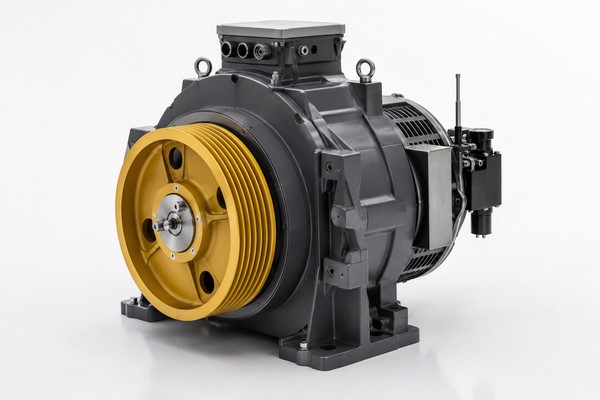

- موتور سنکرون مغناطیس دائم (PMSM): این موتور نیروی لازم برای چرخش فلکه کششی را تأمین می کند و به دلیل بازدهی بالا و حذف گیربکس، حرکت نرم و کم صدایی ایجاد می کند.
- درایو یا اینورتر: وظیفه کنترل سرعت و نحوه راه اندازی موتور را بر عهده دارد و باعث می شود حرکت آسانسور بدون شوک و با شتاب کنترل شده انجام شود.
- تابلو فرمان: مرکز کنترل آسانسور است که با دریافت اطلاعات از حسگرها، حرکت کابین، توقف در طبقات و عملکرد کلی سیستم را مدیریت می کند.
- کابین آسانسور: فضای حمل مسافر یا بار که به سیستم تعلیق متصل است و در مسیر عمودی حرکت می کند.
- وزنه تعادل: با متعادل کردن وزن کابین، فشار وارد بر موتور را کاهش می دهد و باعث افزایش بازدهی سیستم می شود.
- سیم بکسل ها: کابل هایی که کابین و وزنه تعادل را به فلکه کششی متصل می کنند و نیروی حرکت را منتقل می کنند.
- ریل های راهنما: مسیر حرکت کابین و وزنه تعادل را مشخص می کنند و مانع انحراف یا لرزش در حین حرکت می شوند
- گاورنر، پاراشوت و لیمیت سوئیچ ها: مجموعه تجهیزات ایمنی که در صورت بروز سرعت غیرعادی یا خطای حرکتی، از ادامه حرکت جلوگیری کرده و ایمنی سیستم را حفظ می کنند.
مصرف انرژی و بازدهی در آسانسورهای گیرلس
در آسانسورهای گیرلس، مصرف انرژی به دلیل حذف کامل گیربکس و استفاده از موتورهای سنکرون مغناطیس دائم به شکل قابل توجهی کاهش می یابد. در این فناوری، موتور بدون نیاز به واسطه مکانیکی مستقیماً فلکه کششی را به حرکت درمی آورد که باعث کاهش تلفات اصطکاکی و افزایش بازده الکتریکی می شود. میزان کاهش مصرف انرژی بسته به نوع موتور و درایو متفاوت است و در ساختمان های پرتردد نمود بیشتری دارد.
یکی از دلایل اصلی بازده بالاتر، عملکرد پایدار موتور PMSM در سرعت های پایین و متوسط است. این موتورها حتی در لحظه استارت، جریان مصرفی کنترل شده تری دارند و در ترکیب با سیستم های کنترل برداری، شتاب گیری یکنواخت و بدون شوک ایجاد می کنند.
در مراحل بعدی حرکت، کنترل سرعت و گشتاور توسط درایوهای VVVF با کنترل برداری یا حلقه بسته انجام می شود. این درایوها با تنظیم لحظه ای جریان و ولتاژ موتور، مانع افزایش غیرضروری مصرف در زمان شتاب گیری و توقف می شوند و بازده الکتریکی را در تمام فازهای حرکت ثابت نگه می دارند. این کنترل دقیق علاوه بر کاهش پیک مصرف، فشار مکانیکی بر اجزای سیستم را کم کرده و عمر قطعات الکترومکانیکی را افزایش می دهد.
در سیستم های مجهز به درایو بازتولیدی، بخشی از انرژی تولیدشده در شرایط مولد می تواند به شبکه ساختمان بازگردانده شود. این قابلیت مربوط به مجموعه موتور، درایو و تابلو فرمان است و در تمام آسانسورهای گیرلس وجود ندارد. این ویژگی به ویژه در برج های بلند با تعداد توقف زیاد، نقش مهمی در صرفه جویی انرژی دارد و باعث می شود آسانسورهای گیرلس از نظر اقتصادی نیز انتخابی مقرون به صرفه تر باشند.
نگهداری و سرویس آسانسور گیرلس
آسانسورهای گیرلس به دلیل حذف گیربکس و استفاده از موتورهای سنکرون مغناطیس دائم، نسبت به مدل های گیربکس دار نیاز کمتری به سرویس در دوره های کوتاه مدت دارند. زیرا به دلیل حذف قطعات مکانیکی پر استهلاک مانند گیربکس و چرخ دنده ها، بخش قابل توجهی از سرویس های سنتی از جمله روغن کاری، تنظیم گیربکس و کنترل نشتی روغن در آسانسورهای گیرلس حذف شده و عملا نیازی به انجام آن ها نیست. با این حال، این سیستم ها همچنان نیازمند نگهداری تخصصی دوره ای هستند تا راندمان موتور، عملکرد درایو و ایمنی خطوط انتقال نیرو در بهترین حالت باقی بماند.
یکی از مهم ترین بخش های سرویس آسانسور گیرلس، بررسی سلامت موتور PMSM و سنسورهای موقعیت دهی است. این موتورها برای عملکرد دقیق، به هماهنگی کامل بین آهنرباهای دائم، سیم پیچ های استاتور و برد کنترل نیاز دارند. بنابراین تست حرارتی، اندازه گیری مقاومت سیم پیچ ها و بررسی لرزش موتور در دوره های مشخص انجام می شود. همچنین درایو VVVF یا سیستم های کنترل برداری نیز باید از نظر خطاهای احتمالی، ظرفیت تحمل جریان و دقت کنترل سرعت بررسی شوند.
بخش دیگر سرویس، بازبینی کابل ها، فلکه کششی و سیستم تعلیق است. با وجود حذف گیربکس، سیم بکسل ها، فلکه کششی، یاتاقان ها و ترمز همچنان تحت بار مکانیکی قرار دارند. کشش سیم بکسل ها، وضعیت شیارهای فلکه و احتمال لغزش باید به صورت دوره ای بررسی شود تا از عملکرد صحیح سیستم ترمز، توقف نرم و حرکت بدون ضربه اطمینان حاصل گردد. کنترل کامل تابلو فرمان، سنسورها، ریل ها و روانکاری محدود قطعاتی مانند کفشک ها نیز بخشی از نگهداری و سرویس این سیستم است.
در مجموع نگهداری آسانسور گیرلس نسبت به مدل های سنتی ساده تر و کم هزینه تر است. اما به دلیل ماهیت الکترونیکی و دقت بالای این سیستم ها، سرویس باید توسط تکنسین های آشنا با موتورهای PMSM و درایوهای پیشرفته انجام شود تا ایمنی، طول عمر و راندمان بالای تجهیز حفظ گردد.
معایب و محدودیت های استفاده از آسانسور گیرلس
با وجود آن که آسانسورهای گیرلس مزایای فنی قابل توجهی دارند، برخی محدودیت ها نیز باید در هنگام انتخاب این سیستم مدنظر قرار گیرد. مهم ترین مسئله، هزینه اولیه بالاتر نسبت به مدل های گیربکس دار است. این اختلاف قیمت به دلیل استفاده از موتورهای مغناطیس دائم و تجهیزات کنترلی پیشرفته ایجاد می شود.
از سوی دیگر، راه اندازی و تنظیمات این نوع آسانسور به مهارت تخصصی بیشتری نیاز دارد. پارامترهای کنترلی موتور و درایو باید با دقت بالا تنظیم شوند و کمبود تکنسین آشنا با سیستم های گیرلس می تواند روند نصب یا سرویس را طولانی تر کند. همچنین به دلیل حذف گیربکس، سیستم نسبت به کیفیت نصب حساس تر است؛ به گونه ای که کوچک ترین عدم تراز در ریل ها، کشش سیم بکسل ها یا نصب فلکه ممکن است روی کیفیت حرکت تأثیر بگذارد.
موتورهای گیرلس در دامنه گسترده ای از ظرفیت ها و سرعت ها، از ساختمان های مسکونی تا پروژه های بلندمرتبه، تولید می شوند. انتخاب مدل مناسب باید بر اساس گشتاور، سرعت، ظرفیت، بار استاتیکی فلکه، نوع تعلیق و شرایط بهره برداری انجام شود. در مجموع، انتخاب این سیستم نیازمند بررسی دقیق شرایط پروژه، توان اجرای فنی و بودجه در نظر گرفته شده است.
