آسانسور گیربکسی

آسانسور گیربکسی یکی از انواع آسانسور کششی است که در آن موتور الکتریکی از طریق یک مجموعه کاهنده، معمولاً شامل ماردون و چرخ دنده، فلکه کششی را به حرکت درمی آورد. گیربکس سرعت بالاتر موتور را کاهش و گشتاور مناسب برای حرکت کابین و وزنه تعادل را در اختیار فلکه قرار می دهد. این فناوری سابقه طولانی در صنعت آسانسور دارد، اما همچنان در بسیاری از پروژه های جدید، نوسازی ساختمان ها و آسانسورهای دارای موتورخانه به کار می رود.

انتخاب آسانسور گیربکسی فقط به پایین تر بودن قیمت اولیه وابسته نیست. ظرفیت، سرعت، تعداد توقف، ترافیک ساختمان، فضای موتورخانه، نوع کنترل حرکت، دسترسی به خدمات و هزینه نگهداری باید بهصورت هم زمان بررسی شوند. در پروژه ای با موتورخانه مناسب و تردد متوسط، این سیستم می تواند انتخابی اقتصادی و قابل تعمیر باشد. اما برای ساختمان هایی که فضای محدود، صدای بسیار کم یا بازده انرژی بالاتر اولویت اصلی است، مقایسه با مدل گیرلس ضروری خواهد بود.

قیمت آسانسور گیربکسی

در نیمه اول سال ۱۴۰۵، حداقل قیمت آسانسور گیربکسی از حدود ۹۵۰,۰۰۰,۰۰۰ تومان شروع می شود. این رقم یک برآورد پایه برای پروژه ای با مشخصات محدود است و هزینه نهایی می تواند با تغییر ظرفیت کابین، تعداد توقف، طول مسیر، نوع موتور، کیفیت تابلو فرمان، درب ها، ریل ها و طراحی کابین افزایش یابد. هزینه آهن کشی، برق سه فاز، ساخت یا اصلاح موتورخانه، حمل، نصب مکانیکی و الکتریکی، اخذ تأییدیه و سرویس اولیه نیز باید در پیش فاکتور مشخص شود. بنابراین مقایسه قیمت زمانی معتبر است که دامنه تجهیزات و خدمات دو پیشنهاد کاملاً یکسان باشد.

عوامل مؤثر بر قیمت آسانسور گیربکسی

موتور و ماشین کشش بخش مهمی از هزینه آسانسور گیربکسی را تشکیل می دهند. توان موتور، نسبت تبدیل گیربکس، حداکثر بار استاتیکی، قطر فلکه، تعداد و نوع شیارها، نوع ترمز، وجود انکودر و سازگاری با درایو بر قیمت اثر می گذارند. کاتالوگ های تولیدکنندگان نشان می دهند که یک خانواده ماشین گیربکسی می تواند با چند نسبت تبدیل، دامنه های توان متفاوت و کنترل دوسرعته یا VVVF عرضه شود. بنابراین مقایسه صرفاً بر اساس عدد کیلووات یا نام برند کافی نیست. همچنین قیمت آسانسور گیربکسی نسبت به آسانسور گیرلس کمتر می باشد.

ظرفیت کابین و تعداد توقف مستقیماً مقدار تجهیزات را تغییر می دهند. افزایش ظرفیت می تواند به موتور قوی تر، فلکه و سیم بکسل متناسب، ریل سنگین تر و کابین بزرگ تر نیاز داشته باشد. افزایش تعداد طبقات نیز طول ریل، سیم بکسل، تراول کابل، تعداد درب و شستی را بالا می برد. سرعت بیشتر، ترافیک سنگین و تعداد استارت بالا نیز ممکن است استفاده از درایو دقیق تر، ترمز قوی تر، تهویه بهتر موتورخانه و ماشین کشش با سیکل کاری مناسب را ضروری کند.

برند قطعات به تنهایی معیار کیفیت نیست. اصالت کالا، گارانتی، موجودی لنت ترمز و قطعات گیربکس، خدمات راه اندازی، امکان تأمین انکودر و درایو و سابقه عملکرد مدل در بازار اهمیت بیشتری دارند. طراحی کابین، نوع درب اتوماتیک یا نیمه اتوماتیک، جنس ریل، امکانات نجات اضطراری و وضعیت سازه ساختمان نیز بر قیمت نهایی اثر می گذارند. برای جلوگیری از اختلاف در زمان اجرا، مشخصات تمام این موارد باید در قرارداد و پیش فاکتور درج شود.

آسانسور گیربکسی چیست و چگونه کار می کند؟

در آسانسور گیربکسی، موتور الکتریکی محور ورودی گیربکس را می چرخاند. مجموعه چرخ دنده با کاهش دور، گشتاور را افزایش میدهد و آن را به محور خروجی و فلکه کششی منتقل می کند. سیم بکسل ها در شیارهای فلکه قرار دارند و کابین را به وزنه تعادل متصل می کنند. چرخش فلکه موجب حرکت کابین و وزنه در جهت های مخالف می شود. وزنه تعادل بخش زیادی از وزن کابین و بخشی از بار نامی را جبران می کند. در نتیجه موتور به جای بلند کردن تمام جرم سیستم، اختلاف وزن دو سمت و نیروهای ناشی از شتاب و اصطکاک را کنترل می کند.

هنگام شروع حرکت، تابلو فرمان ترمز را آزاد می کند و موتور طبق فرمان سیستم کنترل شتاب می گیرد. در آسانسورهای جدیدتر، درایو VVVF ولتاژ و فرکانس را به تدریج تغییر می دهد تا شروع و توقف نرم تر شود. نزدیک طبقه، سرعت کاهش می یابد و پس از توقف کامل، ترمز مکانیکی درگیر می شود. کیفیت حرکت فقط به موتور وابسته نیست. تنظیم درایو، زمان بندی ترمز، کشش یکسان سیم بکسل ها، تراز ریل ها و وضعیت فلکه نیز در لرزش و دقت توقف نقش دارند. سازندگان مدرن استفاده از VVVF را برای بهبود کیفیت حرکت و کاهش مصرف توصیه می کنند.

اجزای اصلی آسانسور گیربکسی

عملکرد صحیح آسانسور گیربکسی حاصل هماهنگی ماشین کشش، سیستم تعلیق، کنترل و تجهیزات ایمنی است. مهم ترین اجزا عبارت اند از:

• موتور الکتریکی: معمولاً موتور القایی AC است و توان آن باید بر اساس ظرفیت، سرعت، نوع تعلیق و سیکل کاری انتخاب شود.
• گیربکس: دور موتور را کاهش داده و گشتاور خروجی را افزایش می دهد. در بسیاری از ماشین ها از مجموعه ماردون و چرخ دنده حلزونی استفاده می شود.
• فلکه کششی: نیروی ماشین را از طریق اصطکاک شیارها به سیم بکسل منتقل می کند. قطر، تعداد شیار و پروفیل آن باید با سیستم تعلیق هماهنگ باشد.
• ترمز ماشین: در حالت عادی با نیروی فنر درگیر است و با فرمان الکترومغناطیسی آزاد می شود. فاصله هوایی، لنت و میکروسوئیچ آن باید دوره ای بررسی شوند.
• تابلو فرمان و درایو: حرکت، سرعت، توقف، درب ها و مدار ایمنی را کنترل می کنند. در مدل VVVF، پارامترهای موتور و ترمز باید دقیق تنظیم شوند.
• سیم بکسل، کابین و وزنه تعادل: بار را میان دو سمت سیستم توزیع کرده و حرکت کابین را ممکن می کنند. کشش نامتعادل سیم بکسل ها به فلکه و یاتاقان آسیب می زند.
• گاورنر، پاراشوت، ضربه گیر و قفل درب: اجزای ایمنی مستقلی هستند که برای محدود کردن خطر سرعت غیرمجاز، حرکت کنترل نشده یا ورود به چاه عمل می کنند.
• شاسی، یاتاقان ها و تجهیزات محافظ: ماشین کشش را در موقعیت صحیح نگه می دارند و باید برای بارهای استاتیکی و دینامیکی پروژه طراحی شوند.

موتورخانه و الزامات نصب

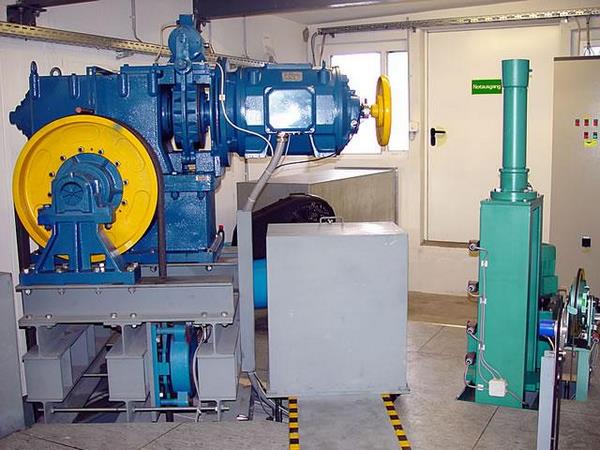

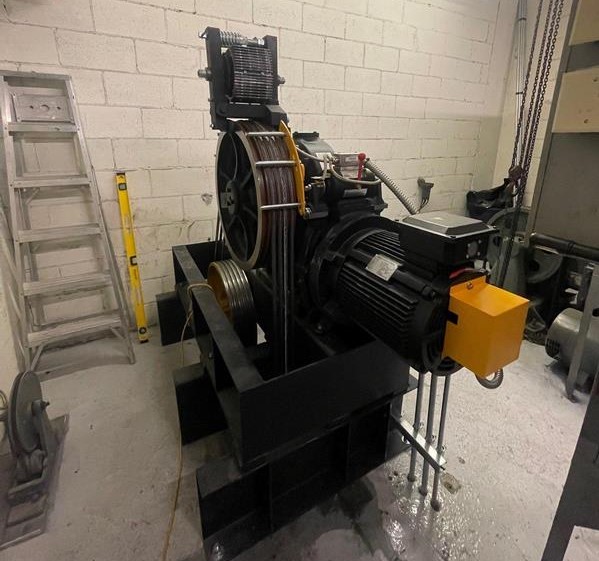

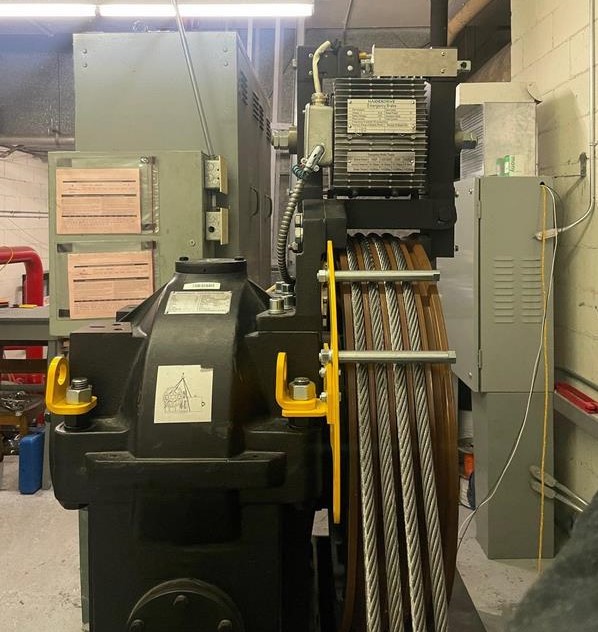

پیکربندی رایج آسانسور گیربکسی دارای موتورخانه است. ماشین می تواند در موتورخانه بالای چاه نصب شود و در برخی طراحی ها موتورخانه در قسمت پایین یا مجاور چاه قرار گیرد. محل نصب باید امکان دسترسی ایمن به ترمز، فلکه، موتور، تابلو فرمان و نقاط روغن کاری را فراهم کند. کف و شاسی موتورخانه نیز باید بارهای استاتیکی و دینامیکی ماشین را تحمل کنند و انتقال لرزش به سازه با طراحی مناسب پایه ها و عایق های ارتعاشی کنترل شود.

تهویه موتورخانه اهمیت زیادی دارد، زیرا موتور، ترمز و گیربکس در ترافیک بالا گرما تولید می کنند. ورود آب و گردوغبار، دمای نامناسب، نبود روشنایی و فضای سرویس ناکافی می تواند ایمنی و عمر تجهیزات را کاهش دهد. مسیرهای عبور، حفاظ قطعات دوار، پریز و روشنایی سرویس، کلید اصلی و امکان جابه جایی ماشین باید در طراحی لحاظ شوند. حذف یا کوچک کردن موتورخانه بدون تأیید نقشه سازنده و محاسبات سازه ای مجاز نیست.

معیارهای انتخاب ماشین کشش گیربکسی

برای انتخاب ماشین کشش، فروشنده و طراح باید اطلاعات کامل پروژه را دریافت کنند. این اطلاعات عبارت اند از:

• ظرفیت و وزن کابین، سرعت نامی، تعداد توقف، ارتفاع مسیر و تعداد استارت مورد انتظار در ساعت؛
• نوع تعلیق ۱:۱ یا ۲:۱، وزن وزنه تعادل، قطر و تعداد سیم بکسل ها و زاویه پیچش روی فلکه؛
• گشتاور و توان موردنیاز، نسبت تبدیل گیربکس، حداکثر بار استاتیکی محور و قطر فلکه کششی؛
• نوع کنترل دوسرعته یا VVVF، مدل درایو، ولتاژ شبکه، وجود انکودر و روش نجات اضطراری؛
• ابعاد موتورخانه، جهت نصب ماشین، شاسی، تهویه، مسیر حمل تجهیزات و فضای سرویس؛
• گارانتی، موجودی قطعات، نوع روغن یا دستورالعمل روان کاری، خدمات راهاندازی و مدارک فنی محصول.

مقایسه آسانسور گیربکسی و گیرلس

هر دو سیستم در صورت محاسبه، نصب و نگهداری صحیح می توانند ایمن و قابلاعتماد باشند. جدول زیر تفاوت های عمومی را نشان میدهد و جایگزین بررسی مدل مشخص نیست.

جدول مقایسه آسانسور گیربکس و گیرلس

کاربردهای آسانسور گیربکسی

آسانسور گیربکسی برای ساختمان های مسکونی و اداری کمارتفاع تا متوسط، پروژه های دارای موتورخانه و کاربری هایی که ترافیک آن ها در محدوده طراحی ماشین است، کاربرد دارد. همچنین در بسیاری از پروژه های نوسازی، حفظ شاسی، موتورخانه یا آرایش تعلیق موجود می تواند استفاده از یک ماشین گیربکسی جدید را از نظر هزینه و زمان اجرا منطقی کند. تولیدکنندگان نیز سری های خاصی را برای نوسازی، حمل مسافر و بار ارائه می کنند.

برای آسانسور باربر، انتخاب گیربکسی فقط به توان موتور وابسته نیست. بار استاتیکی فلکه، ظرفیت یاتاقان، نسبت تبدیل، ترمز، شاسی و نوع ریل باید برای وزن کابین و بار طراحی شوند. برخی ماشین های تجاری گیربکسی دامنه وسیعی از ظرفیت و سرعت دارند، اما عدد کاتالوگ یک مدل نباید به همه محصولات تعمیم داده شود. پروژه های پرتردد یا دارای سرعت بالا به محاسبه ترافیک، سیکل کاری و تحلیل حرارتی دقیق نیاز دارند.

مزایای آسانسور گیربکسی

مهم ترین مزیت آسانسور گیربکسی در بسیاری از پروژه های رایج، هزینه خرید اولیه مناسب تر و دسترسی گسترده تر به قطعات و سرویس کار است. فناوری آن برای بازار تعمیر و نگهداری شناخته شده است و در ساختمان هایی که موتورخانه از قبل وجود دارد، می توان بدون تغییر اساسی در معماری از آن استفاده کرد. نسبت تبدیل گیربکس امکان تأمین گشتاور مناسب با موتور القایی متداول را فراهم می کند و تنوع مدل ها، فلکه ها و نسبت های تبدیل، انتخاب برای ظرفیت های مختلف را ممکن می سازد.

ترکیب ماشین گیربکسی با درایو VVVF می تواند کیفیت حرکت را نسبت به سیستم های دو سرعته قدیمی به طور محسوسی بهتر کند. کاهش جریان راه اندازی، شتاب گیری تدریجی و کنترل دقیق تر توقف از مزایای این ترکیب هستند. بنابراین نباید تمام آسانسورهای گیربکسی را پرصدا، پرضربه یا فاقد کنترل دقیق دانست. زیرا کیفیت نهایی به نسل تجهیزات و نحوه تنظیم سیستم بستگی دارد.

معایب و محدودیت های آسانسور گیربکسی

وجود گیربکس به معنی افزایش تعداد قطعات درگیر در انتقال نیرو است. تماس دنده ها، یاتاقان ها و روغن موجب تلفات مکانیکی، تولید گرما و احتمال ایجاد صدا یا لرزش می شود. ماشین نیز معمولاً بزرگتر و سنگین تر از نمونه گیرلس هم رده است و به فضای موتورخانه و شاسی مناسب نیاز دارد. در پروژه ای که حذف موتورخانه، مصرف برق کمتر یا حداقل صدای مکانیکی هدف اصلی است، مدل گیرلس ممکن است انتخاب مناسب تری باشد.

نگهداری نادرست می تواند به نشتی روغن، افزایش لقی، سایش چرخ دنده، داغ شدن یاتاقان یا افت کیفیت حرکت منجر شود. البته همه ماشین ها برنامه روغن یکسانی ندارند؛ برخی مدل ها دارای حجم مشخص روغن هستند. بنابراین تعویض روغن یا افزودن روان کار باید فقط مطابق دفترچه همان مدل انجام شود و استفاده از روغن نامناسب میتواند به آب بندها و سطح دنده آسیب بزند.

مصرف انرژی، صدا و دمای کار

مصرف انرژی آسانسور فقط با نوع گیربکس تعیین نمی شود. ظرفیت، بالانس وزنه، ترافیک، راندمان موتور، تنظیم درایو، روشنایی کابین و مصرف حالت آماده به کار همگی مؤثرند. بااین حال، گیربکس بخشی از انرژی را به گرما تبدیل می کند و بازده کل معمولاً از سیستم گیرلس جدید پایین تر است. استفاده از VVVF، تنظیم صحیح وزنه تعادل و خاموشی هوشمند تجهیزات جانبی میتواند مصرف را کاهش دهد، اما تلفات مکانیکی گیربکس را به طور کامل حذف نمی کند.

صدای غیرعادی نباید ویژگی طبیعی و قابل چشم پوشی ماشین گیربکسی تلقی شود. صدا دنده، ضربه هنگام تغییر جهت، لرزش فلکه یا افزایش صدای ترمز می تواند از روغن نامناسب، لقی، تراز نبودن شاسی، کشش نامساوی سیم بکسل یا خرابی یاتاقان ناشی شود. افزایش دما نیز باید با اندازه گیری جریان موتور، وضعیت تهویه، تعداد استارت، عملکرد ترمز و کیفیت روغن بررسی شود. حذف حفاظت حرارتی بدون یافتن علت میتواند خسارت جدی ایجاد کند.

سرویس و نگهداری آسانسور گیربکسی

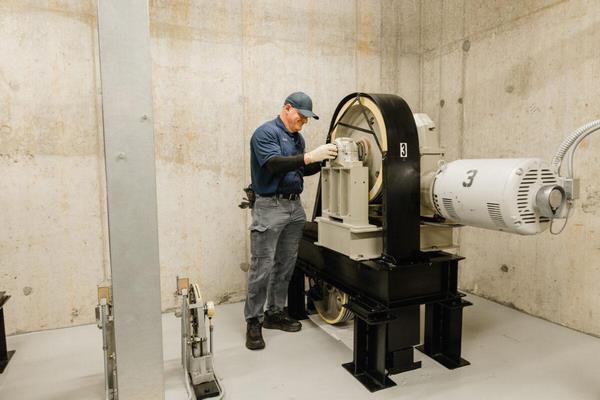

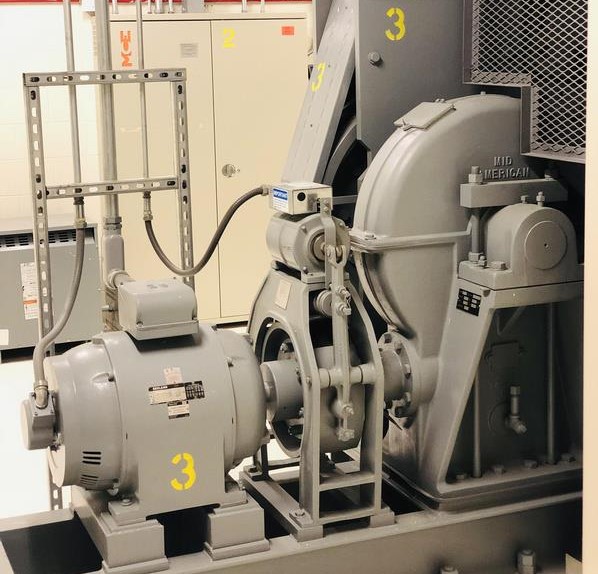

سرویس دوره ای باید مطابق دستورالعمل سازنده و مقررات محل اجرا انجام شود. بازدید ماشین شامل کنترل سطح و وضعیت روغن یا شرایط روانکاری، نشتی آب بندها، صدای دنده و یاتاقان، لقی غیرعادی، دمای پوسته و محکم بودن پیچ های شاسی است. فلکه کششی از نظر سایش شیار، آلودگی و هماهنگی با سیم بکسل بررسی می شود. کشش نامساوی سیم بکسل ها میتواند فشار اضافی به یاتاقان و شیار فلکه وارد کند.

در بخش ترمز، ضخامت لنت، فاصله هوایی، آزاد شدن کامل، عملکرد میکروسوئیچ و گشتاور نگهدارنده اهمیت دارند. در موتورهای VVVF، خطاهای درایو، پارامترهای موتور، سلامت انکودر و زمان بندی باز و بسته شدن ترمز نیز باید کنترل شوند. استانداردهای ایمنی آسانسور، نگهداری و آزمون تجهیزات تعلیق، گاورنر، ترمز و سایر اجزای ایمنی را بخشی از چرخه بهره برداری ایمن می دانند.

نشانه های خرابی ماشین گیربکسی

صدای سایشی موتور، نشتی روغن، افزایش دما، بوی لنت، لرزش در شروع حرکت، توقف خشن، کاهش دقت تراز و تغییر جریان موتور از علائمی هستند که نیاز به بررسی دارند. این نشانه ها همیشه به معنی خرابی خود گیربکس نیستند. تنظیم درایو، ترمز نیمه درگیر، کشش سیم بکسل، بالانس وزنه، ریل و حتی کفشک کابین نیز می توانند علائم مشابه ایجاد کنند. تشخیص باید بر اساس اندازه گیری، بازدید و سوابق خطای تابلو انجام شود.

در صورت مشاهده براده فلزی در روغن، لقی شدید محور، داغ شدن سریع پوسته یا صدای کوبش، ادامه بهره برداری بدون ارزیابی تخصصی خطرناک است. باز کردن گیربکس، تنظیم درگیری ماردون و چرخ دنده یا تعویض یاتاقان باید توسط تعمیرکار دارای ابزار و دستورالعمل مدل انجام شود. تنظیم نادرست میتواند الگوی تماس دنده را خراب کرده و عمر ماشین را کاهش دهد.

نوسازی آسانسور گیربکسی

در نوسازی یک آسانسور قدیمی، همیشه لازم نیست کل سیستم با گیرلس جایگزین شود. اگر موتورخانه، شاسی و آرایش تعلیق مناسب باشند، تعویض ماشین فرسوده با ماشین گیربکسی جدید و افزودن تابلو VVVF می تواند کیفیت حرکت، قابلیت اطمینان و دقت تراز را بهبود دهد. برخی تولیدکنندگان سری های گیربکسی را مشخصاً برای نوسازی و حمل آسان تر به موتورخانه های موجود طراحی کرده اند.

تصمیم نوسازی باید پس از بررسی ریل ها، کابین، وزنه، سیم بکسل، فلکه ها، تابلو برق، توان شبکه، بار سازه و الزامات ایمنی انجام شود. تغییر قطر فلکه یا نسبت تعلیق ممکن است به تعویض سیم بکسل، فلکه هرزگرد و اصلاح شاسی نیاز داشته باشد. در برخی پروژه ها نیز تبدیل به گیرلس یا MRL از نظر انرژی و فضا مفید است، اما هزینه سازه و سازگاری تجهیزات باید پیش از انتخاب محاسبه شود.

ایمنی و الزامات استاندارد

ایمنی آسانسور گیربکسی تنها به ترمز موتور وابسته نیست. مدار قفل درب ها، گاورنر، پاراشوت، ضربه گیر، لیمیت ها، سیستم نجات و کنترل حرکت باید به عنوان یک مجموعه هماهنگ طراحی و آزمایش شوند. ISO 8100-1:2026 قواعد ایمنی ساخت و نصب آسانسورهای کششی و سایر انواع آسانسور را پوشش می دهد و ASME A17.1/CSA B44 نیز طراحی، نصب، بازرسی، آزمون، نگهداری و تعمیر آسانسورها را در حوزه خود تنظیم می کند.

استاندارد قابل اعمال در هر پروژه به کشور، مقررات ملی و تاریخ قرارداد بستگی دارد. بنابراین ذکر یک استاندارد خارجی به تنهایی جایگزین رعایت ضوابط ملی، تأیید نقشه، بازرسی و دریافت مجوز بهره برداری نیست. قطعاتی مانند ترمز، گاورنر و وسایل تعلیق باید مدارک فنی و سازگاری لازم با کل سیستم را داشته باشند و تغییر آن ها بدون محاسبه و تأیید تخصصی انجام نشود.
