آسانسور هیدرولیک

آسانسور هیدرولیک یکی از انواع آسانسورهاست که بیشتر در ساختمان های کم طبقه و متوسط مورد استفاده قرار می گیرد. این نوع آسانسور نیروی لازم برای حرکت کابین را با استفاده از فشار روغن و عملکرد جک هیدرولیک تأمین می کند. انتقال نیرو در آسانسورهای هیدرولیک بسته به نوع سیستم می تواند به صورت مستقیم یا با کمک فلکه و سیم بکسل انجام شود. به همین دلیل ساختار آن با بسیاری از آسانسورهای رایج متفاوت است و ویژگی ها و مزایای خاص خود را دارد.

آسانسور هیدرولیک به دلیل حرکت نرم، ظرفیت مناسب برای حمل بار، انعطاف پذیری در جانمایی تجهیزات و امکان استفاده در ساختمان های کم ارتفاع، یکی از گزینه های قابل بررسی برای پروژه های ساختمانی است. اقتصادی بودن این سیستم باید با توجه به شرایط فنی، هزینه اجرا و نیازهای هر پروژه ارزیابی شود. بسیاری از سازندگان برای ساختمان های چند طبقه، ویلاها، مراکز درمانی، فروشگاه ها و حتی برخی فضاهای صنعتی از این نوع آسانسور استفاده می کنند.

قیمت آسانسور هیدرولیک

در نیمه اول سال ۱۴۰۵، حداقل قیمت پکیج آسانسور هیدرولیک از حدود ۱,۴۰۰,۰۰۰,۰۰۰ تومان آغاز می شود. این مبلغ معمولاً مربوط به پکیج های پایه است و قیمت نهایی با توجه به ظرفیت کابین، تعداد توقف، ارتفاع مسیر، نوع جک، توان پاوریونیت، کیفیت شیر کنترل، برند قطعات و شرایط نصب تغییر می کند. همچنین هزینه هایی مانند حمل، اجرای چاه، آهن کشی، نصب تجهیزات، تابلو فرمان، درب ها و کابین ممکن است جداگانه محاسبه شوند. به همین دلیل، برای برآورد دقیق هزینه باید مشخصات فنی پروژه بررسی شود و قیمت پکیج آسانسور هیدرولیک بر اساس نیاز واقعی ساختمان استعلام گردد.

عوامل موثر بر قیمت آسانسور هیدرولیک

قیمت آسانسور هیدرولیک به عوامل مختلفی بستگی دارد و نمی توان برای آن یک عدد ثابت در نظر گرفت. از مهم ترین عواملی که بر هزینه نهایی تأثیر می گذارند می توان به تعداد طبقات ساختمان، ظرفیت آسانسور، نوع سیستم هیدرولیک، کیفیت قطعات، برند تجهیزات و هزینه نصب آسانسور اشاره کرد.

ابعاد کابین، نوع درب ها، سیستم کنترل و امکانات ایمنی نیز می توانند در تعیین قیمت نهایی نقش داشته باشند. به همین دلیل برای برآورد دقیق هزینه لازم است مشخصات پروژه توسط کارشناسان بررسی شود.

آسانسور هیدرولیک چیست و چگونه کار می کند؟

آسانسور هیدرولیک سیستمی است که نیروی لازم برای حرکت کابین را از فشار روغن هیدرولیک تأمین می کند. تجهیزات اصلی این سیستم در مجموعه ای به نام پاوریونیت یا یونیت هیدرولیک قرار دارند که معمولاً شامل موتور الکتریکی، پمپ، مخزن روغن و شیرهای کنترلی است.

هنگام حرکت کابین به سمت بالا، موتور الکتریکی پمپ را فعال می کند و روغن تحت فشار وارد سیلندر می شود. افزایش فشار روغن، پیستون را حرکت می دهد و نیروی ایجادشده به صورت مستقیم یا از طریق فلکه و سیم بکسل به کابین منتقل می شود.

برای حرکت به سمت پایین، شیر کنترل باز می شود و روغن با سرعت تنظیم شده از سیلندر به مخزن بازمی گردد. در نتیجه، پیستون و کابین به آرامی پایین می آیند. کنترل جریان روغن باعث می شود شتاب گیری، کاهش سرعت و توقف کابین به شکل نرم و قابل کنترل انجام شود.

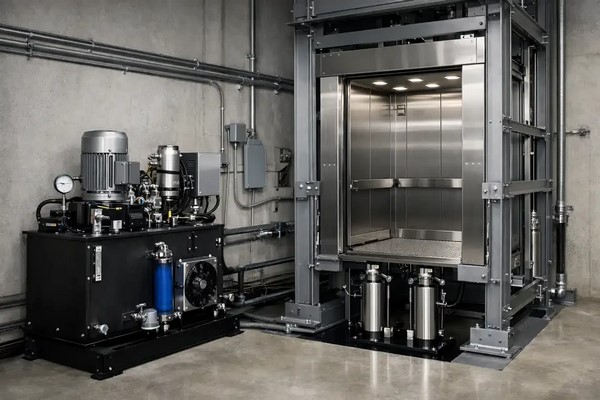

اجزای اصلی آسانسور هیدرولیک

آسانسور هیدرولیک از مجموعه ای از قطعات مکانیکی، هیدرولیکی و الکترونیکی تشکیل شده است که هر کدام نقش مهمی در عملکرد صحیح سیستم دارند. هماهنگی این اجزا باعث می شود آسانسور بتواند به شکل ایمن و دقیق بین طبقات حرکت کند.

یکی از مهم ترین بخش های این سیستم، پاوریونیت یا یونیت هیدرولیک است. همان طور که قبل تر نیز اشاره شده، این بخش شامل موتور الکتریکی، پمپ هیدرولیک، مخزن روغن و شیرهای کنترلی می شود. پاوریونیت وظیفه تأمین فشار روغن، تنظیم جهت جریان و کنترل سرعت حرکت کابین را بر عهده دارد.

سیلندر و پیستون نیز از اجزای کلیدی سیستم هستند. سیلندر معمولا در چاه آسانسور نصب می شود و پیستون در داخل آن حرکت می کند. فشار روغن باعث حرکت پیستون شده و این حرکت به کابین منتقل می شود. کابین آسانسور نیز به وسیله ریل های راهنما در مسیر عمودی حرکت می کند. ریل ها باعث می شوند کابین در مسیر مشخص و بدون انحراف حرکت کند.

از دیگر اجزای مهم می توان به تابلو فرمان، سیستم ایمنی، سنسورها، درب های طبقات و سیستم کنترل اشاره کرد که همگی در کنار هم عملکرد دقیق و ایمن آسانسور را تضمین می کنند.

انواع آسانسور هیدرولیک

آسانسورهای هیدرولیک از نظر نحوه انتقال نیروی جک به کابین به دو گروه اصلی مستقیم و غیرمستقیم تقسیم می شوند. انتخاب میان این دو سیستم به ارتفاع مسیر حرکت، ظرفیت کابین، فضای چاه، محل نصب جک و محدودیت های اجرایی ساختمان بستگی دارد.

در آسانسور هیدرولیک مستقیم، جک بدون استفاده از سیم بکسل و فلکه، نیروی خود را مستقیماً به کابین یا یوک کابین منتقل می کند. در این سیستم، مقدار حرکت پیستون معمولاً با میزان حرکت کابین ارتباط مستقیم دارد. جک ممکن است در زیر کابین یا در کنار آن نصب شود.

در آسانسور هیدرولیک غیرمستقیم، نیروی جک از طریق فلکه و سیم بکسل به کابین منتقل می شود. یکی از آرایش های رایج این سیستم، نسبت تعلیق ۲ به ۱ است؛ یعنی با یک متر حرکت جک، کابین تقریباً دو متر جابه جا می شود. این روش می تواند طول جک موردنیاز را کاهش دهد، اما به تجهیزات بیشتری مانند فلکه، سیم بکسل و پاراشوت نیاز دارد.

از نظر محل نصب نیز سیستم های هیدرولیک ممکن است به صورت جک از زیر یا جک از بغل اجرا شوند. در مدل جک از زیر، جک در امتداد زیر کابین قرار می گیرد. در مدل جک از بغل، یک یا چند جک در کنار کابین نصب می شوند. عمق چاهک، نوع جک و فضای موردنیاز باید بر اساس نقشه سازنده، مشخصات تجهیزات و الزامات اجرایی همان پروژه تعیین شود.

کاربرد آسانسور هیدرولیک در ساختمان ها

آسانسور هیدرولیک به دلیل مزایای گفته شده، در بسیاری از ساختمان ها و فضاهای مختلف کاربرد دارد.

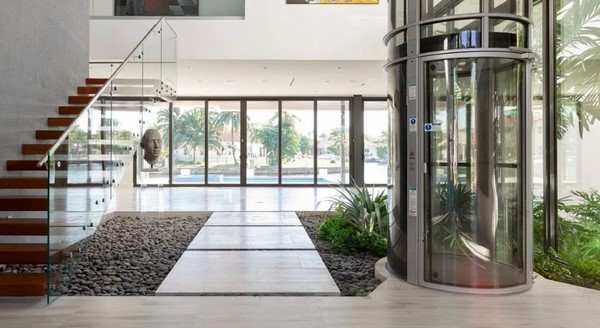

استفاده از این سیستم در ساختمان های مسکونی کم ارتفاع، ویلاها و پروژه هایی که محدودیت خاصی در جانمایی تجهیزات دارند امکان پذیر است. حرکت نرم کابین و قابلیت نصب پاوریونیت در کنار چاه یا فضای تجهیزات مجزا، از مزایای آن در این پروژه ها محسوب می شود.

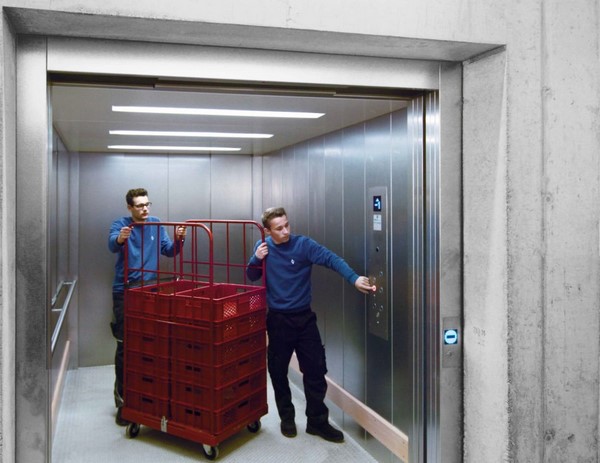

در مراکز درمانی، کلینیک ها و درمانگاه ها نیز آسانسور هیدرولیک کاربرد دارد. زیرا حرکت آرام آن برای جابجایی بیماران و تجهیزات پزشکی مناسب تر است. همچنین به دلیل قابلیت جابه جایی اجسام سنگین با این آسانسور، از آن در فروشگاه ها، پارکینگ های طبقاتی، رستوران ها، انبارها و کارگاه های صنعتی نیز استفاده می شود.

تفاوت آسانسور هیدرولیک و آسانسور کششی

در انتخاب سیستم آسانسور برای ساختمان، یکی از مهم ترین سوالات تفاوت آسانسور هیدرولیک و آسانسور کششی است. هر یک از این دو سیستم ویژگی ها و کاربردهای خاص خود را دارند که در ادامه به طور خلاصه بررسی می شوند.

در آسانسور کششی، حرکت کابین توسط موتور الکتریکی و سیم بکسل انجام می شود. موتور با چرخاندن فلکه کششی، سیم بکسل ها را حرکت می دهد و کابین بالا یا پایین می رود. این سیستم دامنه سرعت گسترده تری دارد و در ساختمان های متوسط و بلند بیشتر استفاده می شود. آسانسور کششی می تواند به صورت موتورخانه دار یا بدون موتورخانه اجرا شود.

در مقابل، آسانسور هیدرولیک با استفاده از فشار روغن و حرکت پیستون کار می کند. این سیستم بیشتر در ساختمان های کوتاه تر استفاده می شود و حرکت بسیار نرم و کنترل شده ای دارد. جدول زیر مقایسه ای از این دو مدل آسانسور است.

مقایسه آسانسور کششی و آسانسور هیدرولیک

مزایای آسانسور هیدرولیک

آسانسور هیدرولیک مزایای متعددی دارد که باعث شده در بسیاری از پروژه های ساختمانی مورد توجه قرار بگیرد. یکی از مهم ترین مزایای این سیستم نصب نسبتا ساده آن است. زیرا در بسیاری از موارد نیازی به موتورخانه در بالای چاه آسانسور وجود ندارد و تجهیزات می توانند در طبقه همکف یا کنار چاه نصب شوند.

حرکت نرم و یکنواخت کابین یکی دیگر از مزایای مهم این نوع آسانسور است. سیستم هیدرولیک باعث می شود شروع حرکت و توقف آسانسور بسیار آرام انجام شود و لرزش کمتری احساس شود.

ایمنی بالا نیز از ویژگی های مهم آسانسور هیدرولیک محسوب می شود. در آسانسورهای مجهز به سیستم پایین آوری اضطراری، هنگام قطع برق می توان کابین را با سرعت کنترل شده به طبقه پایین تر یا طبقه تعیین شده منتقل کرد. عملکرد صحیح این قابلیت به وجود باتری، شیر اضطراری و تجهیزات نجات مناسب بستگی دارد. همچنین این نوع آسانسور توانایی حمل بارهای سنگین را داشته و در برخی محیط های صنعتی یا تجاری قابل استفاده است.

معایب آسانسور هیدرولیک

آسانسور هیدرولیک معایبی نیز دارد که باید قبل از انتخاب آن در نظر گرفته شوند. یکی از مهم ترین این معایب، محدودیت ارتفاع این مدل آسانسور است. زیرا با افزایش ارتفاع، طول سیلندر و فشار مورد نیاز افزایش پیدا می کند که می تواند هزینه و پیچیدگی سیستم را بالا ببرد. به همین دلیل، استفاده از آسانسور هیدرولیک معمولاً به ساختمان های کم ارتفاع و مسیرهای حرکتی محدود اختصاص دارد و برای ساختمان های بلند، سیستم کششی گزینه رایج تری است.

سرعت این نوع آسانسور نیز کمتر از آسانسورهای کششی است. به همین دلیل در برج ها و ساختمان های مرتفع که سرعت جابجایی اهمیت زیادی دارد، آسانسورهای کششی مورد استفاده هستند.

سیستم هیدرولیک به سرویس دوره ای نیاز دارد و باید وضعیت روغن، آب بندی جک، شیلنگ ها، اتصالات، شیرهای کنترل و پاوریونیت به طور منظم بررسی شود. نشتی روغن، آلودگی سیال یا تنظیم نادرست شیرها می تواند کیفیت حرکت و عملکرد سیستم را کاهش دهد. سرویس دوره ای و بررسی وضعیت روغن هیدرولیک از موارد مهم در نگهداری این سیستم است.
