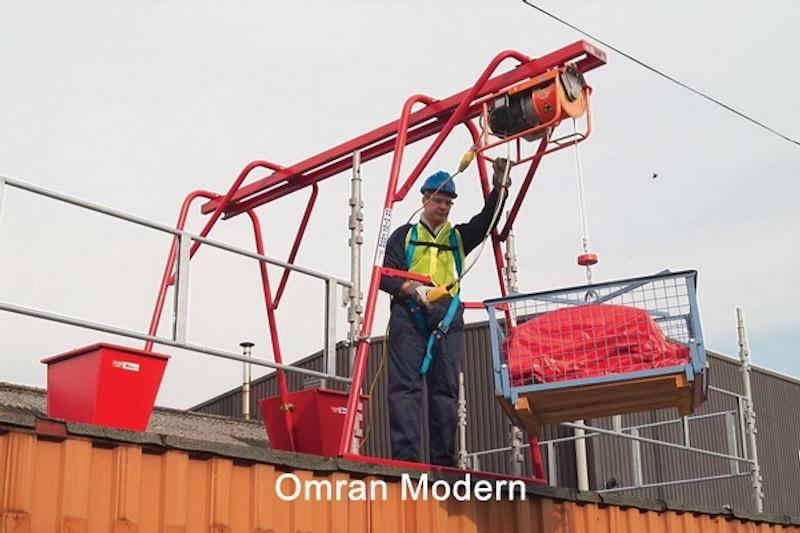

نصب بالابر ساختمانی

بالابر ساختمانی یکی از تجهیزات پرکاربرد در پروژه های عمرانی است که برای جابه جایی مصالحی مانند آجر، بلوک، سیمان، گچ، شن، ماسه و سایر تجهیزات بین طبقات استفاده می شود. عملکرد مناسب این دستگاه فقط به کیفیت موتور و گیربکس وابسته نیست و نحوه نصب بالابر ساختمانی نیز تأثیر مستقیمی بر ایمنی و کارایی دستگاه دارد.

در پروژه های ساختمانی، کوچک ترین اشتباه در نصب تجهیزات بالابر می تواند باعث ایجاد لرزش، حرکت شاسی، آسیب به سیم بکسل یا حتی سقوط بار شود. به همین دلیل، پیش از شروع کار باید محل قرارگیری دستگاه، ظرفیت بار، وضعیت شاسی، مسیر حرکت بار و شرایط برق رسانی به دقت بررسی شود. در ادامه، مراحل اجرای کار را از آماده سازی محل تا تست نهایی بررسی می کنیم تا یک راهنمای عملی برای اجرای صحیح این فرآیند در اختیار داشته باشید.

نحوه نصب بالابر ساختمانی

برای نصب بالابر ساختمانی ابتدا باید محل استقرار دستگاه انتخاب شود. محل نصب باید تا حد امکان صاف، تراز و دارای مقاومت کافی در برابر وزن مجموعه و نیروهای ایجادشده هنگام بلند کردن بار باشد. قرار دادن شاسی روی سطح خاکی، سست یا شیب دار بدون ایجاد بستر مناسب، می تواند پایداری دستگاه را کاهش دهد.

پس از مشخص شدن محل، شاسی در موقعیت مناسب قرار می گیرد و پایه ها و قسمت های نگهدارنده آن مهار می شوند. در این مرحله باید اطمینان حاصل شود که دستگاه در هنگام حرکت موتور و تحمل بار، امکان جابه جایی یا واژگونی ندارد. سپس موتور، گیربکس، قرقره و سایر اجزای مکانیکی طبق دستورالعمل سازنده روی شاسی قرار می گیرند.

یکی از مراحل مهم، بررسی مسیر حرکت سیم بکسل است. سیم باید بدون پیچ خوردگی و برخورد با موانع روی قرقره قرار بگیرد. پس از نصب قسمت های مکانیکی، اتصالات برق و تجهیزات کنترلی بررسی شده و دستگاه ابتدا بدون بار آزمایش می شود. در صورت مشاهده لرزش، صدای غیرعادی، گیرکردن سیم یا عملکرد نامناسب ترمز، استفاده از دستگاه باید متوقف و مشکل برطرف شود.

بررسی و آماده سازی محل نصب بالا بر

پیش از نصب بالابر ساختمانی باید شرایط محل کارگاه به طور کامل بررسی شود. اولین موضوع، استحکام سطح زیر دستگاه است. وزن خود بالابر و بار در حال جابه جایی، نیروهایی به شاسی وارد می کنند که باید توسط سطح زیرین و سیستم مهاربندی تحمل شوند. بنابراین انتخاب محل مناسب، بخشی از فرآیند ایمنی دستگاه محسوب می شود.

فاصله بالابر از لبه ساختمان نیز اهمیت زیادی دارد. دستگاه نباید به شکلی قرار گیرد که مسیر حرکت بار با دیوار، داربست، تیر، کابل یا سایر تجهیزات تداخل داشته باشد. محدوده حرکت بار باید تا حد امکان مشخص و از حضور افراد غیرمرتبط خالی باشد.

موضوع بعدی دسترسی به برق است. محل استقرار دستگاه باید امکان تأمین برق مناسب را داشته باشد و کابل کشی نیز به شکلی انجام شود که کابل در مسیر عبور افراد یا ماشین آلات قرار نگیرد. کابل های آسیب دیده، اتصالات غیراصولی و استفاده از تجهیزات برق نامتناسب می توانند خطر برق گرفتگی یا آتش سوزی ایجاد کنند.

نصب شاسی و پایه های بالابر

در نصب بالابر ساختمان، شاسی وظیفه نگهداری مجموعه موتور، گیربکس و تجهیزات مرتبط را بر عهده دارد؛ بنابراین استقرار صحیح آن اهمیت زیادی دارد. ابتدا سطح زیر شاسی آماده و تراز می شود و سپس مجموعه روی محل تعیین شده قرار می گیرد.

پس از قرار دادن شاسی، باید پایه ها و نقاط اتصال مطابق طراحی دستگاه مهار شوند. نوع مهاربندی به مدل بالابر، شرایط ساختمان و دستورالعمل سازنده بستگی دارد. در ساختمان های در حال احداث، این مرحله اهمیت ویژه ای دارد؛ زیرا نیروهای ناشی از بلند کردن بار می توانند به سازه و شاسی منتقل شوند.

بعد از مهار، شاسی از نظر تراز بودن و پایداری بررسی می شود. نباید هیچ قسمت از پایه ها لق باشد یا در هنگام اعمال فشار حرکت کند. همچنین محل قرارگیری دستگاه باید به شکلی باشد که سرویس موتور و گیربکس در آینده امکان پذیر باشد و اپراتور برای انجام تعمیرات مجبور به قرار گرفتن در موقعیت خطرناک نشود.

طریقه نصب بالابر ساختمانی

در طریقه نصب بالابر ساختمانی پس از آماده سازی محل، ابتدا اجزای اصلی شناسایی و مطابق دستورالعمل سازنده سرهم می شوند. موتور و گیربکس باید در محل تعیین شده روی شاسی قرار گرفته و اتصالات آن ها محکم شوند. نصب قطعات بدون توجه به ترتیب مونتاژ می تواند باعث ایجاد فشار نامناسب روی مجموعه انتقال قدرت شود.

در مرحله بعد، قرقره و تجهیزات مرتبط با سیم بکسل نصب می شوند. سیم بکسل باید به شکل صحیح روی قرقره قرار بگیرد تا هنگام جمع و باز شدن، به صورت منظم حرکت کند. پیچ خوردگی، قرارگیری نادرست یا آسیب دیدگی سیم می تواند عملکرد دستگاه را مختل کند.

پس از تکمیل مونتاژ مکانیکی، تجهیزات الکتریکی و کلیدهای کنترل بررسی می شوند. بهتر است قبل از قرار دادن بار، چند بار حرکت بالا و پایین بدون بار انجام شود. در این آزمایش باید صدای موتور، عملکرد گیربکس، حرکت سیم بکسل، عملکرد ترمز و توقف دستگاه بررسی شود.

بستن بالابر و مونتاژ قطعات

اصطلاح بستن بالابر در کارگاه معمولاً به مجموعه اقداماتی گفته می شود که برای مونتاژ و قرار دادن اجزای دستگاه در موقعیت صحیح انجام می گیرد. این مرحله باید با توجه به نقشه و دستورالعمل فنی دستگاه انجام شود و نباید صرفاً بر اساس تجربه یا حدس اجرا شود.

در زمان مونتاژ، ابتدا قطعات باید از نظر سلامت ظاهری بررسی شوند. شاسی، پایه ها، موتور، گیربکس، قرقره، سیم بکسل، قلاب و تجهیزات حفاظتی نباید دارای ترک، شکستگی، تغییر شکل یا خوردگی شدید باشند. استفاده از قطعات معیوب حتی اگر در ظاهر قابل استفاده باشند، می تواند ایمنی کل مجموعه را کاهش دهد.

بعد از قرارگیری قطعات، اتصالات مکانیکی باید به صورت کامل کنترل شوند. همچنین نباید ابزار، پیچ اضافه یا قطعه ای در نزدیکی قسمت های متحرک باقی بماند. پس از پایان مونتاژ، یک بازبینی کلی قبل از اتصال برق و شروع تست انجام می شود.

نصب موتور و گیربکس

موتور و گیربکس، بخش اصلی تأمین و انتقال نیروی بالابر هستند و نصب صحیح آن ها تأثیر مستقیمی بر عملکرد دستگاه دارد. موتور باید روی پایه مخصوص خود قرار گیرد و به گونه ای مهار شود که هنگام شروع و توقف، حرکت یا لرزش غیرطبیعی نداشته باشد.

گیربکس نیز باید در موقعیت تعیین شده قرار بگیرد و اتصالات آن کاملاً بررسی شود. وضعیت روغن گیربکس باید مطابق دستورالعمل سازنده باشد و نشتی روغن نیز نباید وجود داشته باشد. هرگونه صدای غیرمعمول از گیربکس در زمان تست می تواند نشانه وجود مشکل مکانیکی باشد.

پس از اتصال موتور و گیربکس، مسیر انتقال نیرو و اجزای متصل به آن بررسی می شوند. در صورت وجود کوپلینگ یا سیستم انتقال مشخص بین موتور و گیربکس، این قسمت نیز باید مطابق طراحی دستگاه نصب و کنترل شود. تست اولیه باید بدون بار انجام گیرد تا رفتار مجموعه در شرایط ایمن بررسی شود.

نصب سیم بکسل و قلاب

سیم بکسل یکی از حساس ترین قسمت های بالابر است؛ زیرا وزن بار مستقیماً از طریق این بخش منتقل می شود. پیش از نصب، سیم باید از نظر پارگی رشته ها، خوردگی، تاب خوردگی، له شدگی و سایر آسیب های ظاهری بررسی شود.

هنگام نصب بالا بر، سیم بکسل باید به شکل صحیح روی قرقره قرار گیرد و مسیر حرکت آن آزاد باشد. سیم نباید با لبه تیز، قطعات ساختمانی یا موانع دیگر تماس داشته باشد. همچنین نحوه اتصال انتهای سیم به قلاب باید مطابق روش مورد تأیید سازنده انجام شود.

قلاب نیز باید سالم و متناسب با سیستم بالابر باشد. قلاب نباید ترک خورده، تغییر شکل داده یا بیش از ظرفیت مجاز تحت بار قرار گرفته باشد. پیش از استفاده، حرکت قلاب و نحوه قرارگیری آن در مسیر بلند کردن بار نیز بررسی می شود.

نصب تجهیزات برق و تابلو فرمان

سیستم برق بالابر وظیفه تأمین انرژی موتور و کنترل عملکرد دستگاه را بر عهده دارد. به همین دلیل، سیم کشی باید توسط فرد دارای صلاحیت انجام شود و انتخاب کابل، کلید، فیوز و سایر تجهیزات با توان موتور و مشخصات دستگاه هماهنگ باشد.

در زمان نصب بالابر از کابل های آسیب دیده یا اتصالات موقت و غیراصولی نباید استفاده شود. کابل باید از محل هایی عبور داده شود که در معرض ضربه، کشیدگی، رطوبت یا عبور ماشین آلات قرار نداشته باشد. همچنین اتصال زمین مناسب باید مورد توجه قرار گیرد.

کلیدهای کنترل نیز باید از نظر عملکرد بررسی شوند. اپراتور باید بتواند حرکت دستگاه را به صورت کنترل شده انجام دهد و در صورت بروز شرایط اضطراری، امکان توقف دستگاه وجود داشته باشد. قبل از راه اندازی نهایی، عملکرد کلیدها و سیستم توقف باید چند مرتبه آزمایش شود.

نصب بالابر ساختمانی تک فاز

برای نصب بالابر تک فاز باید علاوه بر قسمت های مکانیکی، شرایط برق ورودی نیز به دقت بررسی شود. موتورهای تک فاز برای کارکرد صحیح به برق متناسب با مشخصات پلاک دستگاه نیاز دارند و افت یا نوسان شدید ولتاژ می تواند عملکرد موتور را تحت تأثیر قرار دهد.

کابل برق باید از نظر سطح مقطع و طول مسیر متناسب با توان موتور انتخاب شود. استفاده از کابل نامناسب ممکن است باعث افزایش دما، افت ولتاژ و کاهش راندمان موتور شود. به همین دلیل، انتخاب تجهیزات برق باید بر اساس مشخصات واقعی دستگاه و شرایط کارگاه انجام شود.

پس از اتصال برق، موتور ابتدا بدون بار روشن می شود. در این مرحله باید جهت حرکت، صدای موتور، عملکرد گیربکس و سیستم کنترل بررسی شود. اگر موتور به شکل غیرعادی داغ شود یا صدای غیرمعمول داشته باشد، ادامه کار مجاز نیست و باید علت مشکل بررسی شود.

طریقه بستن بالابر ساختمانی

در طرز بستن بالابر باید ترتیب مونتاژ اجزا و نحوه اتصال هر قطعه رعایت شود. ابتدا شاسی و پایه ها در محل مناسب قرار گرفته و مهار می شوند، سپس موتور و گیربکس نصب شده و اجزای مرتبط با انتقال بار در جای خود قرار می گیرند.

یکی از نکات مهم در این مرحله، جلوگیری از قرارگیری افراد در محدوده خطر است. هنگام مونتاژ، هیچ فردی نباید زیر قطعات معلق یا در مسیر احتمالی سقوط بار قرار بگیرد. استفاده از تجهیزات حفاظت فردی متناسب با شرایط کارگاه نیز ضروری است.

بعد از مونتاژ، تمام اتصالات باید دوباره بررسی شوند. این بازبینی شامل پیچ ها، نقاط مهاربندی، سیم بکسل، قلاب، تجهیزات برق و سیستم کنترل است. تنها پس از اطمینان از سلامت مجموعه می توان دستگاه را برای آزمایش اولیه آماده کرد.

تست بالابر قبل از استفاده

پس از پایان مونتاژ، دستگاه نباید بلافاصله با حداکثر ظرفیت وارد مدار کاری شود. ابتدا باید عملکرد آن بدون بار بررسی شود. در این مرحله، حرکت قلاب یا کابین، صدای موتور، عملکرد گیربکس، وضعیت سیم بکسل و نحوه توقف دستگاه کنترل می شود.

بعد از تست بدون بار، در صورت تأیید عملکرد، می توان آزمایش را با بار سبک و کنترل شده انجام داد. افزایش بار باید به صورت مرحله ای و در محدوده ظرفیت مجاز دستگاه باشد. در صورت مشاهده هرگونه صدای غیرطبیعی، لرزش شدید یا مشکل در توقف، عملیات باید متوقف شود.

سیستم ترمز نیز یکی از قسمت های مهم تست است. دستگاه باید بتواند بار را در وضعیت تعیین شده نگه دارد و هنگام توقف، حرکت ناخواسته نداشته باشد. هرگونه ایراد در سیستم توقف باید پیش از استفاده مجدد برطرف شود.

نکات ایمنی هنگام نصب بالابر ساختمانی

ایمنی در زمان نصب به اندازه خود فرآیند مونتاژ اهمیت دارد. محدوده حرکت بار باید مشخص شود و افراد غیرمسئول نباید در این محدوده رفت وآمد کنند. مهم ترین اصل این است که هیچ فردی زیر بار معلق قرار نگیرد، حتی زمانی که بار وزن کمی دارد.

اپراتور نیز باید با نحوه کنترل دستگاه و ظرفیت مجاز آن آشنا باشد. بار باید به شکل مناسب بسته و متعادل شود تا در هنگام بلند شدن نوسان نداشته باشد. همچنین استفاده از بالابر برای جابه جایی افراد، در صورتی که دستگاه برای این کاربرد طراحی و تأیید نشده باشد، نباید انجام شود.

بازرسی سیم بکسل، قلاب، شاسی، موتور، گیربکس، کابل برق و تجهیزات کنترلی نیز باید به صورت دوره ای انجام شود. شرایط کارگاه در طول پروژه تغییر می کند و ممکن است کابل کشی، مسیر حرکت بار یا محل قرارگیری مصالح بر ایمنی دستگاه تأثیر بگذارد.

اشتباهات رایج هنگام نصب

یکی از اشتباهات رایج، قرار دادن شاسی روی سطح نامناسب و بدون مهاربندی کافی است. حتی اگر موتور و سایر اجزای دستگاه کاملاً سالم باشند، شاسی ناپایدار می تواند خطر جدی ایجاد کند. بنابراین قبل از نصب تجهیزات باید وضعیت محل استقرار به طور کامل بررسی شود.

اشتباه دیگر، بی توجهی به وضعیت سیم بکسل است. سیم بکسل نباید فقط به دلیل اینکه هنوز قابلیت حرکت دارد، سالم فرض شود. وجود رشته های آسیب دیده، خوردگی یا تغییر شکل باید جدی گرفته شود و در صورت رسیدن به شرایط تعویض، سیم جدید و مناسب مورد استفاده قرار گیرد.

استفاده از تجهیزات برق نامتناسب نیز یکی دیگر از مشکلات کارگاه هاست. کابل ضعیف، اتصال نامناسب یا نبود حفاظت کافی می تواند به موتور و سیستم برق آسیب برساند. همچنین بارگیری بیش از ظرفیت مجاز دستگاه، فشار زیادی به تمام اجزای بالابر وارد می کند و باید از آن جلوگیری شود.

چک لیست نهایی قبل از راه اندازی

قبل از شروع بهره برداری، ابتدا باید از محکم بودن شاسی و پایه ها اطمینان حاصل شود. سپس موتور و گیربکس، سیم بکسل، قلاب، قرقره و سایر اجزای مکانیکی مورد بررسی قرار می گیرند. هیچ قسمت متحرکی نباید با سازه یا تجهیزات اطراف برخورد داشته باشد.

در بخش برق نیز کابل ها، اتصالات، کلیدها، تجهیزات حفاظتی و اتصال زمین باید کنترل شوند. عملکرد سیستم توقف و کنترل حرکت نیز باید پیش از ورود دستگاه به کار روزانه آزمایش شود.

در نهایت، مسیر حرکت بار باید خالی از افراد و موانع باشد و ظرفیت بار مجاز دستگاه در اختیار اپراتور قرار گیرد. ثبت و انجام بازرسی های دوره ای نیز کمک می کند ایرادات احتمالی پیش از تبدیل شدن به مشکل جدی شناسایی شوند.

امروزه با افزایش ساخت و ساز و در پی آن افزایش استفاده از مصالح، نصب بالابر ساختمانی در هر پروژه ای مورد نیاز خواهد بود. بالابر ساختمانی که به آن بالابر مصالح نیز گفته می شود از متداول ترین ابزار در کارگاه های ساختمانی است. بستن بالابر به منظور جابجایی مصالح و توزیع در طبقات انجام می شود. نصب بالابر ساختمان با ظرفیت های ۳۰۰، ۵۰۰، ۷۰۰ و ۱۰۰۰ کیلوگرمی و به دو صورت سه فاز و تک فاز قابل انجام است. انتخاب ظرفیت و قدرت موتور بالابر با توجه به حجم پروژه صورت می پذیرد.
