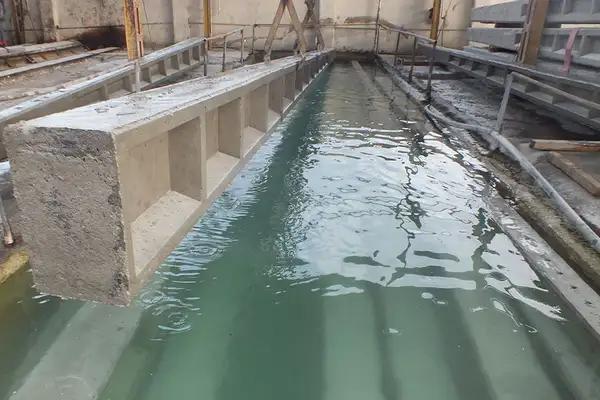

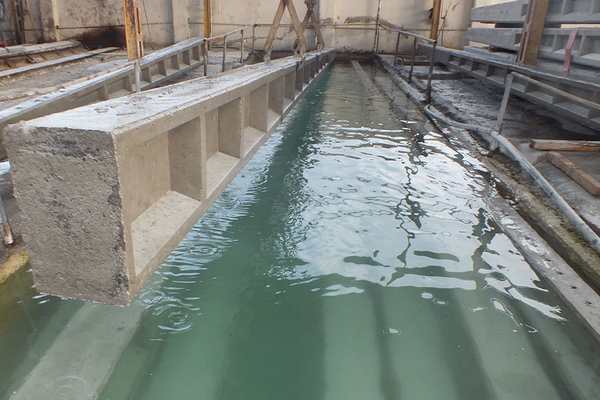

تیر برق بتنی ۹ متری با مقطع H به عنوان یک گزینه بهینه برای بارگذاری های نسبتا سبک، کاربرد بسیاری در صنعت برق کشور دارد. این تیرها که به تیر برق چهارگوش یا پایه بتنی نیز معروف هستند، به دلیل قیمت مناسب، طراحی مهندسی و استحکام بالا در شبکه های توزیع برق یا روشنایی معابر کاربرد فراوانی دارند. طراحی چهارگوش این نوع تیرهای بتنی باعث می شود که اینرسی سطح مقطع افزایش یافته که نتیجه آن بالا رفتن تعادل و پایداری بیشتر تیر بتنی نسبت به مقطع دایره ای تیرهای گرد است. از آنجا که تیر برق بتنی با مقطع H از بتن پیش تنیده و تقویت شده با آرماتور ساخته شده، مقاومت خمشی و فشاری بالایی نیز دارد. از همین رو تیرهای بتنی چهارگوش به انتخاب اول بسیاری از پیمانکاران در حوضه شبکه های برق تبدیل شده است.

تیرهای بتنی ۹ متری گزینه مناسبی برای برق رسانی مناطق روستایی و مسیرهای فرعی هستند. از طرفی کاربرد اصلی آنان در روشنایی کوچه و خیابان ها است. البته به علت مقاومت فشاری و خمشی مناسب، در مواردی دیده شده که امکان تحمل بار تجهیزات سبک الکتریکی نظیر ترانسفورماتورهای سبک و کابل های متصل به آن را دارند.

قیمت تیر برق بتنی ۹ متری با مقطع H

به صورت کلی قیمت تیرهای بتنی H شکل بستگی به میزان متریال استفاده شده در ساخت آن بستگی دارد. بنابراین، هر چه ارتفاع تیر و میزان آرماتور به کار رفته در آن بیشتر باشد، قیمت افزایش می یابد. از طرفی کیفیت بتن و آرماتور به کار رفته در آن نیز قطعا بر قیمت تیر برق بتنی چهارگوش تاثیر گذار هستند.

به عنوان مثال در بهار ۱۴۰۵ قیمت تیر برق بتنی ۹ متری چهارگوش با مقاومت ۴۰۰ کیلوگرم نیرو ۱۳,۸۵۰,۰۰۰ تومان است. قیمت همین تیر با مقاومت ۸۰۰ کیلوگرم نیرو حدود ۲۰,۱۵۰,۰۰۰ می باشد. جدول زیر قیمت انواع تیر برق بتنی ۹ متری با مقطع H، تامین شده توسط عمران مدرن را نشان می دهد.

جدول ۱ – قیمت تیر برق بتنی ۹ متری با مقطع H

مشخصات فنی تیر برق بتنی ۹ متری با مقطع H

تیرهای برق بتنی مطابق استاندارد شرکت توانیر ایران و قوانین ملی ساختمان طراحی و ساخته می شوند. مطابق این ضوابط، ویژگی های تیر برق بتنی ۹ متری با مقطع H عبارتند از:

• ارتفاع: ۹ متر
• شکل مقطع: به شکل H جهت افزایش مقاومت خمشی
• مواد سازنده: بتن پیش تنیده مسلح با آرماتورهای فولادی
• مقاومت فشاری (اسمی): انواع مختلف این تیرها معمولا با مقاومت های فشاری ۲۰۰، ۴۰۰، ۶۰۰ و ۸۰۰ کیلوگرم نیرو تولید می شوند
• وزن: بسته به مقاومت اسمی از ۶۵۰ تا ۱۵۶۰ کیلوگرم
• نیروی قابل تحمل: بسته به مقاومت اسمی از ۶۰۰ تا ۱۵۰۰ کیلوگرم
• عیار بتن: ۳۵۰ کیلوگرم بر متر مکعب
• جنس و نمره میلگرد: بسته به مقاومت و ارتفاع تیر، برای میلگردهای اصلی نوع A3 آجدار با آج ۴۰۰ و نمره ۱۴، ۱۶ یا ۱۸ و برای خاموت ها میلگرد A1 ساده نمره ۶ یا A2 آجدار نمره ۸.
• طول عمر: بین ۳۰ تا ۵۰ سال
• مقاوم در شرایط سخت جوی مانند هوای مرطوب یا خشک، سرد یا گرم
• مقاوم در برابر آتش سوزی

جدول ۲ – مشخصات فنی تیرهای برق بتنی ۹ متری با مقطع H

نصب تیر بتنی

نصب تیرهای بتنی ضوابط ویژه ای دارد که به منظور ایمنی و پایداری بیشتر پروژه تعریف شده اند:

• آماده سازی محل نصب: تعیین محل دقیق نصب، حفر گودال متناسب با شرایط خاک و تیر مورد نظر.
• انتقال و جاگذاری تیر: جابجایی تیرها توسط جرثقیل انجام می شود و لازم است که در حین جابجایی تعادل تیر حفظ شود و از نوارهای برزنتی یا موارد مانند آن در این جابجایی استفاده شود تا به بدنه تیر آسیب وارد نشود.
• بتن ریزی در حفره: ریختن بتن با عیار ۳۵۰ کیلوگرم بر متر مکعب به صورت لایه ای و ویبره نمودن هر لایه و نهایتا ایجاد شیب مناسب برای پیشگیری از تجمع آب در پایه تیر.
• نصب تجهیزات: پس از گیرش کامل بتن در حفره، ابتدا براکت ها و سایز تجهیزات جانبی روی تیر نصب و سپس سیم های برق به این تجهیزات متصل می شوند.

عمران مدرن مرکز تامین تیر برق بتنی

تیر برق بتنی ۹ متری با مقطع H یکی از پر کاربرد ترین انواع تیر در صنعت برق کشور است. این نوع تیر برق با توجه به ویژگی های منحصر به فرد خود، به عنوان یکی از بهینه ترین انتخاب ها برای پیمانکاران حوضه توزیع برق به شمار می رود. این نوع تیر انواع مختلفی دارد که هر کدام مشخصات فنی خود را داشته و به تبع کاربرد بخصوصی دارند. در همین راستا مشاورین شرکت عمران مدرن، آماده ارائه خدمات و مشاوره رایگان به مشتریتن محترم هستند. عمران مدرن به عنوان یکی از معتبرترین تامین کنندگان مصالح و تجهیزات ساختمانی، بالاترین کیفیت به همراه بهینه ترین قیمت را برای تمامی خدمات و کالاهای خود ضمانت می نماید.
