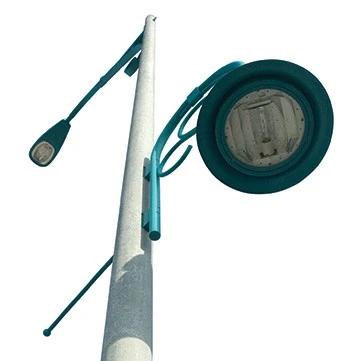

تیر برق بتنی ۱۵ متری با مقطع توخالی یکی از مرسوم ترین شکل های طراحی تیرهای برق بتنی مرتفع هستند. دلیل این متداول بودن، ویژگی های پرشماری است که در ارتفاع زیاد، سطح مقطع دایروی و حجم استوانه ای تیر نهفته است. طراحی توخالی این مقاطع دایره ای منجر به حذف بتن غیر ضروری شده که نتیجه آن کاهش وزن سازه تیر است. علاوه بر این توزیع تنش در این مقطع یکنواخت تر است که نتیجه آن عدم تمرکز تنش در یک نقطه یا موضع بخصوص است. لذا احتمال ترک خوردگی موضعی کاهش می یابد. از طرفی شکل استوانه ای، به این تیرها خاصیت ایرودینامیک اعطا می نماید که که نتیجه آن افزایش مقاومت در مقابل نیروی باد و شن های فرساینده است. در کنار تمام این ویژگی ها ارتفاع بیشتر تیر منجر به بالا رفتن مقاومت فشاری آن می شود.
از طرفی نوع ساخت و متریال استفاده شده در این تیرها، منجر به افزایش بیش از پیش استحکام آن ها می شود. بتن ریزی این تیرها توسط دستگاه سانتریفیوژ انجام می شود لذا تراکم بتن بسیار زیاد است. همچنین بتن این نوع تیرها از نوع پیش تنیده است. بنابراین، تیرهای بتنی با مقطع گرد توخالی از استحکام و پایداری بالایی برخوردار هستند. بر پایه همین دلایل، تمایل پیمانکاران برای استفاده از این نوع تیرها به سرعت رو به افزایش است.
ارتفاع و مقاومت بالای تیرهای بتنی ۱۵ متری، آن ها را به گزینه ای بسیار مناسب برای استفاده در خطوط برق فشار متوسط و قوی، سازه های صنعتی، دکل های صنعتی و پایه چراغ های بلند معابر حیاتی مثل آزادراه های بین شهری و بزرگراه های اصلی تبدیل نموده است.
قیمت تیر برق بتنی ۱۵ متری با مقطع گرد توخالی
ارزش گذاری تیرهای بتنی با مقطع گرد توخالی، بر اساس مقاومت اسمی و ارتفاع آنان انجام می شود. به عنوان مثال در بهار ۱۴۰۵ محدوده قیمتی تیر برق بتنی ۱۵ متری با مقطع گرد توخالی از ۵۸,۴۵۰,۰۰۰ تومان شروع می شود. جدول زیر قیمت تیرهای بتنی گرد توخالی ۱۵ متری را به تفکیک مقاومت اسمی نشان می دهد.
جدول ۱ – قیمت تیر برق بتنی ۱۵ متری با مقطع گرد توخالی
مقاومت فشاری تیر برق بتنی ۱۵ متری با مقطع گرد توخالی | قیمت تمام شده در بهار ۱۴۰۵ (تومان) |
۶۰۰ | ۵۸,۴۵۰,۰۰۰ |
۸۰۰ | ۶۶,۱۵۰,۰۰۰ |
۱۰۰۰ | ۷۰,۵۵۰,۰۰۰ |
۱۲۰۰ | ۷۶,۰۵۰,۰۰۰ |
مشخصات فنی تیر برق بتنی ۱۵ متری با مقطع گرد توخالی
مطابق قوانین ملی ساختمان و شرکت توانیر، تیرهای برق بتنی برای دریافت تاییدیه و استاندارد اداره برق باید تعدادی آزمایش مشخص را پشت سر بگذارند. مشخصات فنی تیرهای برق بتنی ۱۵ متری استاندارد با مقطع گرد توخالی که این ضوابط را ارضا می کنند به شرح زیر است:
- ارتفاع: ۱۵ متر
- شکل مقطع: دایره توخالی جهت افزایش مقاومت جانبی
- مواد سازنده: بتن پیش تنیده مسلح با آرماتورهای فولادی
- مقاومت فشاری (اسمی): انواع مختلف این تیرها با مقاومت های فشاری ۶۰۰، ۸۰۰، ۱۰۰۰ و ۱۲۰۰ کیلوگرم نیرو تولید می شوند.
- عیار بتن: ۳۵۰ کیلوگرم بر متر مکعب
- جنس و نمره میلگرد: بسته به مقاومت و ارتفاع تیر، برای میلگردهای اصلی نوع A3 آجدار با آج ۴۰۰ و نمره ۱۴، ۱۶ یا ۱۸ و برای خاموت ها میلگرد A1 ساده نمره ۶ یا A2 آجدار نمره ۸.
- طول عمر: بیش از ۵۰ سال
- مقاوم در شرایط سخت جوی مانند هوای مرطوب یا خشک، سرد یا گرم
- مقاوم در برابر آتش سوزی
مراحل نصب تیر بتنی
به منظور اطمینان از پایداری تیر برق و عملکرد صحیح شبکه برق رسانی، نصب تیرهای بتنی استانداردهای بخصوصی دارد که پیمانکاران موظف به پیروی از آنان هستند:
- آماده سازی محل نصب: شامل تعیین محل دقیق نصب، حفر گودال متناسب با شرایط پروژه و تیر.
- انتقال و جاگذاری تیر: جابجایی تیرها توسط جرثقیل انجام می شود و لازم است که در حین جابجایی تعادل تیر حفظ شود و از برزنت یا سایر موارد مانند آن در این جابجایی استفاده شود تا به بدنه تیر آسیبی وارد نشود.
- بتن ریزی در حفره: استفاده از بتن با عیار ۳۵۰ کیلوگرم بر متر مکعب، ریختن بتن به صورت لایه ای و ویبره نمودن هر لایه و نهایتا ایجاد شیب مناسب جهت جلوگیری از تجمع آب در پایه تیر.
- نصب تجهیزات: پس از گیرش کامل بتن، ابتدا براکت ها و سایز تجهیزات جانبی روی تیر نصب و سپس سیم های برق به این تجهیزات متصل می شوند.
خرید مطمئن تیر برق بتنی از عمران مدرن
توزیع یکنواخت و مقاومت بالای پیچشی و جانبی از نتایج طراحی سطح مقطع دایره ای در تیرهای برق بتنی گرد توخالی هستند. در کنار سطح مقطع دایره ای، استفاده از بتن پیش تنیده در این تیرها استحکام آن را چند برابر کرده و باعث افزایش عمر مفید آن ها تا بیش از ۵۰ سال می گردد. این ویژگی ها باعث شده اند تا تیرهای برق بتنی گرد با مقطع توخالی کاربرد روز افزونی در صنایع سنگین خطوط انتقال برق فشار قوی و دکل های صنعتی داشته باشند.
تیرهای بتنی گرد با مقطع تو خالی در انواع مختلفی تولید می شوند که هر کدام ویژگی و به تبع کاربرد ویژه خود را دارند. شناخت این ویژگی ها برای دستیابی به اهداف بهینه پروژه الزامی است. مجموعه مهندسی عمران مدرن یکی از تامین کنندگان معتبر در صنعت ساختمان است که انواع تیر برق بتنی با مقطع گرد توخالی را با کیفیت بالا و قیمت بهینه ارائه می دهد. کارشناسان با تجربه این شرکت با ارائه مشاوره رایگان و با راهنمایی های تخصصی و با جزییات، سعی بر آن دارند که پیچیدگی ناشی از تنوع گزینه ها را برای مشتریان رفع نموده و با ارائه اطلاعات دقیق، این عزیزان را در تصمیم گیری آگاهانه مساعدت کنند.
