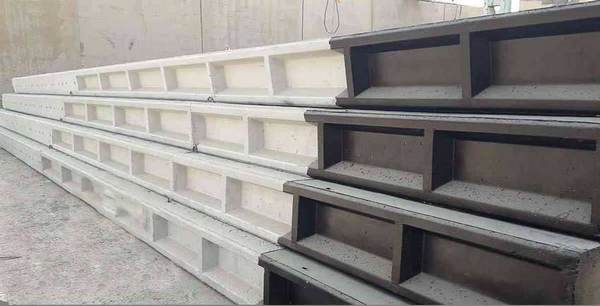

تیر برق بتنی ۱۲ متری با مقطع H ارتفاعی بینابین دارد که طیف کاربری این تیرها را در صنعت برق بسیار گسترده می نماید. تیر برق با مقطع H یا تیر برق چهارگوش که به پایه بتنی نیز معروف است، به دلیل قیمت به صرفه، طراحی مهندسی و استحکام بالا در شبکه های توزیع برق یا روشنایی معابر کاربرد فراوانی دارد. مقطع H شکل این نوع تیرهای بتنی باعث افزایش اینرسی سطح مقطع می شود و به تبع آن تیر چهارگوش تعادل و پایداری بیشتری نسبت به تیرهای گرد توخالی خواهد داشت. تیر برق بتنی ۱۲ متری چهارگوش مقاومت خمشی، فشاری و جانبی بالایی دارد. دلیل این مهم ارتفاع زیاد و متریال تشکیل دهنده این تیر است که متشکل از بتن پیش تنیده و آرماتور تقویت شده است. بنابراین ویژگی ها و قابلیت نصب سریع، پیمانکاران علاقه زیادی به استفاده از تیرهای بتنی چهارگوش در پروژه های توزیع برق دارند.

تیرهای بتنی ۱۲ متری گزینه مناسبی برای برق رسانی درون و بین شهری و همچنین روشنایی مسیرهای اصلی شهری و جاده های بین شهری هستند. به علت ارتفاع و مقاومت بیشتر این تیرها نسبت به همتاهای ۹ متری، از تیرهای ۱۲ متری معمولا برای انتقال برق با ولتاژهای بالاتر استفاده می شود. تیرهای بتنی ۱۲ متری چهارگوش با مقاومت اسمی بالا بعضا تحمل وزن ترانس ها و سایر تجهیزات الکتریکی نیمه سنگین را نیز دارند.

قیمت تیر برق بتنی ۱۲ متری با مقطع H

قیمت تیرهای بتنی H شکل، تابعی از میزان حجم مصالح به کار رفته و کیفیت آن ها است. پس هر چه تیرها مرتفع تر باشند و فولاد آرماتور آن در سطح مقطع متراکم تر باشد، قیمت نیز افزایش خواهد یافت.

قیمت تیر برق بتنی ۱۲ متری با مقطع H در بهار ۱۴۰۵ از ۲۰,۰۵۰,۰۰۰ تومان تا ۳۴,۶۵۰,۰۰۰ تومان متغیر است. جدول قیمتی زیر تامین شده توسط شرکت عمران مدرن، هزینه پایه بتنی ۱۲ متری با مقطع H را به تفکیک مقاومت اسمی نمایش می دهد.

جدول ۱ – قیمت تیر برق بتنی ۱۲ متری با مقطع H

مشخصات فنی تیر برق بتنی ۱۲ متری با مقطع H

تولیدکنندگان موظف هستند که تیرهای برق بتنی با مقطع H را مطابق قوانین تنظیمی توسط شرکت توانیر و قوانین ملی ساختمان تولید نمایند. مطابق این ضوابط، ویژگی های تیر برق بتنی ۱۲ متری با مقطع H عبارتند از:

• ارتفاع: ۱۲ متر
• شکل مقطع: به شکل H جهت افزایش مقاومت خمشی
• مواد سازنده: بتن مسلح پیش تنیده با آرماتورهای فولادی
• مقاومت فشاری (اسمی): انواع مختلف این تیرها با مقاومت های فشاری ۴۰۰، ۶۰۰، ۸۰۰ و ۱۲۰۰ کیلوگرم نیرو تولید می شوند
• وزن: بسته به مقاومت اسمی از ۱۶۸۰ تا ۳۴۲۰ کیلوگرم
• نیروی قابل تحمل: بسته به مقاومت اسمی از ۱۲۰۰ تا ۲۴۰۰ کیلوگرم
• عیار بتن: ۳۵۰ کیلوگرم بر متر مکعب
• جنس و نمره میلگرد: بسته به مقاومت و ارتفاع تیر، برای میلگردهای اصلی نوع A3 آجدار با آج ۴۰۰ و نمره ۱۴، ۱۶ یا ۱۸ و برای خاموت ها میلگرد A1 ساده نمره ۶ یا A2 آجدار نمره ۸.
• طول عمر: بین ۳۰ تا ۵۰ سال
• مقاوم در شرایط سخت جوی مانند هوای مرطوب یا خشک، سرد یا گرم
• مقاوم در برابر آتش سوزی

جدول ۲ – مشخصات فنی تیرهای برق بتنی ۱۲ متری با مقطع H

نصب استاندارد تیر بتنی

به منظور نصب تیر بتنی به صورت ایمن و مطمئن، رعایت مراحل زیر که در استانداردهای مهندسی کشور ثبت شده است، الزامی است:

• آماده سازی محل نصب: تعیین محل دقیق نصب به منظور حفر گودال. ابعاد و عمق گودال باید با توجه به شرایط خاک و وزن و ابعاد تیر برق تعیین گردد.
• انتقال و جاگذاری تیر: تیر توسط جرثقیل جابجا می شود و نیاز است که در حین این جابجایی تمامی تدابیر لازم جهت جلوگیری از ورود آسیب به تیر اندیشیده شود. مثلا از تسمه های برزنتی استفاده شود.
• بتن ریزی در حفره: ریختن بتن با عیار ۳۵۰ کیلوگرم بر متر مکعب به صورت لایه ای و ویبره نمودن هر لایه و نهایتا ایجاد شیب مناسب برای پیشگیری از تجمع آب در پایه تیر.
• نصب تجهیزات: پس از گیرش کامل بتن در حفره، ابتدا براکت ها و سایز تجهیزات جانبی روی تیر نصب و سپس سیم های برق به این تجهیزات متصل می شوند.

تامین تیر برق بتنی با مقطع H

تیر برق بتنی ۱۲ متری با مقطع H یکی از متداول ترین انواع تیر در صنعت برق کشور است. کاربرد گسترده این نوع از پایه بتنی به طور ویژه در مناطق شهری و بین شهری باعث شده تا این تیرها تبدیل به پرفروش ترین کالا در حوضه صنعت برق کشور شوند. بنابراین، پیمانکاران همواره به دنبال تامین کننده هایی هستند که بهترین کیفیت این تیرها را با بهینه ترین قیمت عرضه نمایند.

شرکت عمران مدرن مفتخر است که خود را به عنوان یکی از معتبرترین تامین کنندگان مصالح و تجهیزات عمرانی در کشور معرفی نماید. این مجموعه همواره کیفیت بالا و اطمینان از قیمت محصولات خود را تضمین کرده است. کارشناسان مجرب عمران مدرن با ارائه مشاوره رایگان، آماده کمک به مشتریان و پیمانکاران گرامی در راستای اتخاذ بهترین تصمیم هستند.
