تفاوت سقف وافل و یوبوت
در سال های اخیر، سیستم های نوین مانند سقف وافل و یوبوت جایگزین سقف های سنتی تر نظیر تیرچه بلوک و دال بتنی شده اند. هر دو سیستم با هدف کاهش وزن سازه، افزایش مقاومت و صرفه جویی در مصالح طراحی شده اند، اما تفاوت سقف وافل و یوبوت در نحوه طراحی، اجرا و عملکرد آن ها مشهود است. در ادامه به بررسی سقف یوبوت و وافل و تفاوت های هر یک می پردازیم.
سقف وافل به صورت دال دوطرفه طراحی می شود و هزینه اجرای آن در مقایسه با سایر سقف ها کمتر است. در اجرای این نوع سقف از قالب های وافل غیر ماندگار استفاده می شود؛ به این معنا که پس از عملیات بتن ریزی و خشک شدن بتن، قالب ها به راحتی از سطح جدا شده و می توان آن ها را در طبقات دیگر یا پروژه های بعدی نیز مورد استفاده قرار داد. در صنعت ساختمان سازی، سقف وافل با عناوین دیگری همچون سقف مشبک یا سقف قابلمه ای نیز شناخته می شود.

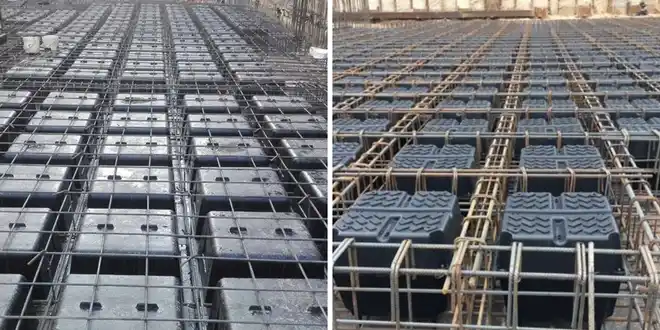

به نوعی از سقف های دال مجوف که قالب های آن ماندگار هستند و پس از بتن ریزی جدا نمی شوند؛ سقف یوبوت گفته می شود. سیستم های توخالی یا مجوف برای کاهش وزن سقف و بار مرده سازه کاربرد دارند. قالب های یوبوت از پلی پروپیلن مقاوم ساخته شده اند که در برابر فشار، ضربه و عوامل محیطی بسیار مستحکم هستند.
سقف وافل از نظر آیین نامه های بین المللی و مقررات ملی ساختمان مورد تأیید است و ضوابط طراحی آن مطابق فصل ۱۸ مبحث ۹ مقررات ملی ساختمان ویرایش ۱۳۹۲ می باشد. سیستم یوبوت نیز از نظر آیین نامه ای مجاز است و مرکز تحقیقات راه، مسکن و شهرسازی دستورالعملی با عنوان «الزامات فنی سقف بتن مسلح مجوف با تیرچه دوطرفه و قالب های ماندگار» منتشر کرده است. با این حال، سقف یوبوت به ایران حدود سال ۱۳۹۰ وارد شد و به دلیل مشکلات اجرایی و تجربه کم، با استقبال کمتری مواجه شد. در مقابل، سقف وافل با سابقه بیش از ۵۰ سال اجرا در ایران، سیستم قابل اطمینان تری است و همواره مورد توجه طراحان و کارفرمایان بوده است.
تفاوت اصلی سقف وافل و یوبوت در نحوه طراحی و اجرا است. سقف یوبوت با استفاده از قالب های پلاستیکی توخالی و سبک اجرا می شود که به صورت منظم بین شبکه میلگرد ها قرار می گیرند و پس از بتن ریزی، با اشغال بخشی از حجم بتن، وزن کلی سقف را کاهش می دهند. این طراحی امکان اجرای دهانه های بزرگ بدون تیر میانی را فراهم می کند و برای پروژه هایی با فضاهای باز یا محدودیت ستون گزینه ای مناسب است.
در مقابل، سقف وافل با قالب های شبکه ای مربعی یا مستطیلی شکل اجرا می شود که پس از بتن ریزی، نمایی مشبک و زیبا در زیر سقف ایجاد می کنند. این نوع سقف علاوه بر عملکرد سازه ای مناسب، از نظر زیبایی معماری نیز کاربرد زیادی دارد و اغلب در سالن ها یا فضاهای با سقف اکسپوز استفاده می شود. قالب های وافل موقت و قابل بازیافت هستند و اجرای آن برای تیم های اجرایی ساده تر و کم ریسک تر است. در مجموع، سقف یوبوت نیازمند دقت و نیروی متخصص در چیدمان قالب ها است، در حالی که اجرای وافل برای تیم های اجرایی متداول تر و آسان تر است. بنابراین، انتخاب میان این دو سیستم باید با توجه به نیازهای معماری، الزامات سازه ای و مهارت تیم اجرایی انجام شود.
سقف وافل و یوبوت را می توان از جنبه هزینه اجرایی نیز مقایسه کرد. قیمت سقف وافل معمولاً کمتر از سقف یوبوت است، زیرا وزن سقف سبک تر بوده و مصرف بتن و میلگرد در تیر، ستون و فونداسیون کاهش می یابد. در سقف یوبوت استفاده از روان کننده بتن ضروری است؛ که این موضوع هزینه نهایی پروژه را افزایش می دهد. دستمزد اجرای وافل در شرایط یکسان و برابر کمتر است و این سقف را می توان بدون فرش کردن پلای وود اجرا کرد، بنابراین حجم آرماتور بندی آن نیز کمتر است. برای اجرای هر دو نوع سقف، استفاده از جک های اطمینان تا دو سقف پایین تر ضروری است که این امر به ابزار و هزینه اجرا می افزاید.
مدت زمان اجرا از عوامل مهم در انتخاب بین سقف یوبوت و وافل است، زیرا سرعت اجرا مستقیماً بر هزینه های پروژه و زمان تحویل اثر می گذارد. در سقف یوبوت، به دلیل نیاز به چیدمان دقیق قالب های پلاستیکی و دقت بالا در اجرا، زمان بیشتری صرف آماده سازی می شود و معمولاً به نیروی کار متخصص نیاز است؛ با این حال، به دلیل مصرف کمتر بتن و میلگرد، بتن ریزی سریع تر انجام می شود. در مقابل، سقف وافل به دلیل استفاده از قالب های موقت شبکه ای زمان بر است، اما اجرای آن برای نیروهای اجرایی آشنا تر بوده و با خطای انسانی کمتری مواجه است. در پروژه های بزرگ، یوبوت معمولاً سریع تر به پایان می رسد، ولی در پروژه های کوچک یا با تیم های کم تجربه، اجرای سقف وافل سریع تر و مطمئن تر است.
از نظر عایق صوتی و حرارتی، سقف یوبوت عملکرد بهتری نسبت به وافل دارد. وجود حفره های توخالی درون بتن باعث می شود انتقال صدا و حرارت کاهش یابد و بخشی از انرژی صوتی و حرارتی جذب شود. این ویژگی در ساختمان های مسکونی چند طبقه و مناطق گرمسیر یا سردسیر بسیار مفید است. در مقابل، سقف وافل به دلیل حجم بیشتر بتن عایق ضعیف تری دارد، اما با استفاده از عایق های صوتی و حرارتی مکمل می توان این ضعف را برطرف کرد. در نتیجه، برای پروژه هایی با اولویت صرفه جویی انرژی یا کاهش صدا، یوبوت گزینه مناسب تری است؛ اما اگر مقاومت سازه اهمیت بیشتری دارد، وافل انتخاب بهتری خواهد بود.
مصرف بتن و میلگرد نقش مهمی در هزینه نهایی پروژه دارد و تفاوت سقف یوبوت و وافل در این زمینه قابل توجه است. در سقف یوبوت، وجود قالب های توخالی پلاستیکی باعث کاهش حجم بتن و در نتیجه کاهش وزن سازه و مصرف میلگرد می شود؛ بنابراین برای پروژه هایی با اولویت صرفه جویی در مصالح، گزینه ای اقتصادی تر است. در مقابل، سقف وافل به دلیل طراحی شبکه ای، به بتن و میلگرد بیشتری نیاز دارد، اما در عوض سختی و مقاومت بالاتری ایجاد می کند. در شرایط افزایش قیمت مصالح، یوبوت به صرفه تر است، اما اگر هدف اصلی افزایش دوام و استحکام سازه باشد، وافل انتخاب مناسب تری خواهد بود.
مقاومت سازه ای از مهم ترین عوامل در انتخاب نوع سقف است. در سقف یوبوت، وجود قالب های توخالی باعث کاهش وزن و بار مرده سازه می شود که فشار کمتری به ستون ها و فونداسیون وارد کرده و عمر مفید ساختمان را افزایش می دهد. همچنین این سیستم امکان اجرای دهانه های بزرگ بدون تیر میانی را فراهم می کند و از نظر تحمل بار عملکرد مطلوبی دارد. در مقابل، سقف وافل به دلیل مصرف بیشتر بتن و میلگرد، دارای سختی و مقاومت خمشی و برشی بالاتری است. بنابراین در پروژه هایی با بارگذاری سنگین یا مناطق لرزه خیز، گزینه ای ایمن محسوب می شود. به طور کلی، اگر هدف کاهش وزن و اجرای دهانه های بزرگ باشد، یوبوت مناسب تر است؛ اما در پروژه هایی که مقاومت و سختی سازه اهمیت بیشتری دارد، اجرای سقف وافل پیشنهاد می شود.
در جدول زیر به مقایسه سقف یوبوت و وافل می پردازیم تا با درک بهتر تفاوت های این دو سقف، بتوانید انتخاب هوشمندانه ای داشته باشید.
| معیار مقایسه | سقف وافل | سقف یوبوت |
| نوع قالب و ساختار | قالب های شبکه ای موقت (قابل برداشت) | قالب های پلاستیکی توخالی (ثابت) |
| وزن سازه | نسبتاً سنگین تر به دلیل مصرف بیشتر بتن | سبک تر به دلیل حذف بخشی از بتن با قالب توخالی |
| دهانه قابل پوشش | دهانه های متوسط تا بزرگ | دهانه های بزرگ و بسیار بزرگ بدون نیاز به تیر اضافه |
| مناسب برای سقف اکسپوز | بسیار مناسب به دلیل زیبایی ظاهری | مناسب نیست |
| مصرف بتن | بیشتر | کمتر |
| مصرف میلگرد | بیشتر | کمتر |
| سرعت اجرا | قابل قبول؛ قالب بندی ساده تر | نیازمند دقت بالا در چیدمان قالب ها؛ سرعت کمتر در صورت عدم مهارت تیم |
| نیاز به تخصص اجرایی | کمتر؛ تیم اجرایی معمولی هم قادر به اجرای آن است | بیشتر؛ نیازمند نیروهای ماهر برای چیدمان دقیق یوبوت |
| رفتار لرزه ای | عملکرد مناسب در زلزله به دلیل سختی بالاتر | وابسته به طراحی؛ نیازمند کنترل بیشتر در پروژه های لرزه خیز |
| هزینه اولیه | کمتر (قالب ها ارزان تر) | بیشتر به دلیل قیمت بالای قالب ها |
| هزینه نهایی | گاهی بیشتر به دلیل مصرف بالای مصالح | کمتر به دلیل مصرف کمتر بتن و میلگرد |
| چالش های اجرایی | قالب بندی زیاد و زمان بر | حساسیت بالا در چیدمان و احتمال خطا |
زمانی که کارفرما یا مهندس ناظر بین سقف یوبوت و سقف وافل دچار تردید می شود، باید مجموعه ای از عوامل فنی و اقتصادی را بررسی کند تا بهترین گزینه برای پروژه انتخاب شود. تصمیم گیری تنها بر اساس قیمت یا ظاهر سقف منطقی نیست، بلکه باید شرایط سازه، بودجه، زمان و تجربه تیم اجرایی در نظر گرفته شود. عوامل اصلی عبارت اند از:
در نهایت نمی توان به طور قطعی بیان کرد که سقف وافل بهتر است یا یوبوت، زیرا انتخاب بین این دو به شرایط خاص هر پروژه بستگی دارد. اگر هدف کاهش وزن سازه، افزایش دهانه ها و صرفه جویی در مصرف مصالح باشد، سقف یوبوت انتخابی منطقی تر است. اما در پروژه هایی که ایمنی، مقاومت در برابر زلزله و سهولت اجرا اهمیت بیشتری دارد، سقف وافل عملکرد مناسب تری نشان می دهد. از سوی دیگر، یوبوت به نیروی متخصص و دقت بیشتری در اجرا نیاز دارد، در حالی که وافل برای تیم های اجرایی معمولی نیز قابل اجرا و پیاده سازی است. بنابراین بهترین گزینه، سیستمی است که با در نظر گرفتن شرایط فنی، بودجه، زمان اجرا و تجربه تیم پروژه بیشترین کارایی را ارائه دهد.
سقف وافل به دلیل سختی بالا، عملکرد مناسبی در برابر بارهای جانبی و زلزله دارد.
یوبوت به دلیل طراحی سبک و توخالی، برای اجرای دهانه های بزرگ بدون ستون بهتر است.
هزینه اولیه یوبوت بالاتر است، اما مصرف مصالح آن کمتر است. وافل قالب بندی ارزان تری دارد اما مصرف مصالح آن، بیشتر است.
