اتاق تمیز ، ساخت و طراحی

اتاق تمیز یا کلین روم مکانی است با میزان کنترل شده از آلودگی که برای تولید و یا تحقیقات علمی و صنعتی خاص مورد استفاده قرار می گیرد. ابعاد اتاق تمیز می تواند فضایی بسیار کوچک یا به وسعت یک کارخانه باشد و بسته به نیاز طراحی و ساخته می شود.

استعلام قیمت
۰۲۱-۶۲۹۹۹۶۷۵

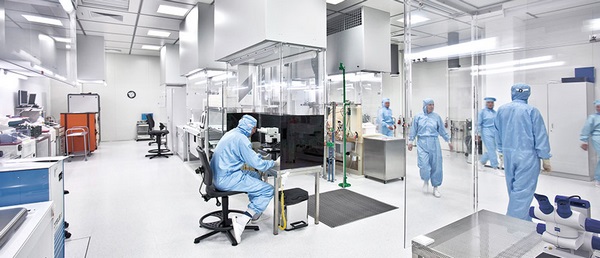

اتاق تمیز چیست؟

اتاق تمیز مکانی است که مقدار بسیار کمی از آلودگی‌ها مانند گرد و خاک، ذرات معلق و بخارات شیمیایی در آن حضور دارد. به صورت دقیق‌تر می‌توان بیان کرد که کلین روم یک میزان کنترل شده از آلودگی را همراه خود دارد که این میزان و سطح آلودگی با استفاده از تعداد ذرات معلق در واحد متر مکعب یا فوت مکعب و بر اساس اندازه هرکدام از ذرات تعیین می‌شود.

اتاق تمیز به صورت عملی در صنایعی کاربرد دارد که حضور ذرات کوچک می‌تواند فرایند تولید را تحت تاثیر خود قرار دهد. این اتاق‌های تمیز، اندازه‌های مختلفی دارند و طراحی برخی از آن‌ها بسیار پیچیده است. اتاق تمیز کاربرد زیادی در تولید نیمه‌هادی‌ها و قطعات الکترونیکی، تولید داروهای مختلف، صنعت بایو، ابزارهای مختلف پزشکی و اتاق‌های عمل دارد. توجه کنید که شیوه کنترل و طراحی اتاق‌ها با توجه به کاربرد آن، متفاوت است. همچنین برای اعتبار سنجی اتاق‌ها مورد استفاده در صنایع مختلف از استانداردهای مختلفی نیز استفاده می‌شود.

کلین روم بسته به نوع کاربرد می تواند علاوه بر کنترل آلودگی و ذرات معلق از نظر پارامترهایی مانند دما، رطوبت و فشارهوا نیز محدود شود. تمامی این پارامترها تحت استانداردهای مربوطه کنترل می شوند.

آلودگی اتاق تمیز

بنا به استفاده ای که از یک فضا قرار است انجام شود، تعریف آلودگی متفاوت است، به عنوان مثال در یک  اتاق معمولی در خانه حدود یک میلیون ذره معلق وجود دارد که این میزان در اتاق تمیز حکم آلودگی را دارد. آلودگی می تواند ناشی از ذرات منفک از پوشش کف و دیوارها، رنگ ها، دود و بخارات باشد و یا حتی ناشی از عطر، خوشبو کننده، لباس و موی کارکنان باشد. حتی در این اتاقها رطوبت بیش از حد نیز نوعی آلودگی محسوب می شود. به عنوان مثال در برخی از اتاقهای تمیز، بسیار حساس کارکنان اجازه صحبت با یکدیگر را ندارد و تنها با اشاره باهم ارتباط برقرار می کنند

استفاده از فیلتر هوا

در ساختمان های معمولی برای کنترل دما و رطوبت از سیستم های تهویه مطبوع استفاده می شود و در اتاق تمیز علاوه بر این تاسیسات، برای کنترل ذرات معلق و آلودگی ها از فیلترهای مختلف استفاده می شود.

جریان هوای هدایت شده به داخل اتاقهای تمیز توسط دستگاه مخصوص تصفیه و فیلتر می‌شوند و همچنین هوای داخل محیط بطور دائم در چرخش و تصفیه مجدد قرار می‌گیرد.

یکی از رایج ترین فیلترهای مورد استفاده، فیلتر هپا می باشد، در این روش، تمام هوایی که قرار است به داخل کلین روم وارد شود باید از فیلتر هپا (HEPA) عبور کند. فیلتر هپا اجازه عبور به ذرات با اندازه ۰.۳ میکرو متر و بزرگتر، نمی دهد. فیلتر هوای الپا (ULPA) نوع دیگری از فیلتر هواست که بسیار قوی تر از فیلتر هپا بوده و استفاده های خاص تری دارد.

رعایت نکات نگهداری

هرچند که فیلترها از ورود آلودگی از هوای بیرون به داخل جلوگیری می کنند اما آلودگی می تواند توسط کارکنان و یا وسایل مربوط به آن ها به داخل اتاق تمیز منتقل شود. نکات بسیاری وجود دارد که باید توسط کارکنان رعایت شود، به طور مثال هنگام ورود باید لباس های خاصی پوشیده شود و از اتاقهای کوچکی به نام هوابند (airlock) عبور کنند.

هوابند نوعی دستگاه تنظیم فشار است و زمانی مورد استفاده قرار می‌گیرد که یک شخص یا هر وسیله دیگری از یک مکان به مکان دیگر که از لحاظ فشار هوا متفاوت هستند، عبور کند.

پس از آن کارکنان باید از دوش هوا عبور کنند که میزان آلاینده ها را به حداقل برساند.

اتاق تمیز در ایران

اتاق تمیز در ایران توسط شرکت های بسیاری طراحی و اجرا می شود که در وبسایت عمران مدرن می توانید به این متخصصین دسترسی پیدا کنید. کلین روم در ایران در صنایع داروسازی، تجهیزات پزشکی، صنایع خودروئی، کامپیوتر، صنایع فضائی، صنایع غذائی، صنایع لبنی، صنایع اپتیک، ساخت دی وی دی و الکترونیک، صنایع نانو تکنولوژی و بسیاری صنایع دیگر استفاده می‌شود.

تجهیزات اتاق تمیز

تجهیزات اصلی	فیلترها	قطعات کنترل
ساندویچ پانل سقفی اتاق تمیز	فیلتر هپا فشرده V شکل	سنسور رطوبت
ساندویچ پانل دیواری اتاق تمیز	فیلتر باکس هپا	سنسور دما
اگزاست فن	قاب یا فریم فیلتر	سنسور فشار DPT
درب اتاق تمیز هم باد	فیلتر هپا با جدا کننده آلومینیومی	رطوبت سنج و رطوبت گیر
درب اتاق تمیز غیر هم باد	فیلتر هپا ظرفیت بالا با کاربرد خاص
پس باکس	فیلتر هپا با ظرفیت بالا بدون چین خوردگی
پنجره اتاق تمیز	فیلتر گازی
	فیلتر‌های شیمیایی
	فیلتر هپا و اولپا با گسکت ژل
	فیلتر کربن فعال
	لامینار فلو
	فیلتر هپا ترمینال هود
	فیلتر هپا و اولپای سقفی
	فیلتر ظرفیت بالا هپا V شکل

کاربرد‌ ساندویچ پانل

از جمله کاربرد‌های این پانل در کارگاه‌های تولیدی مواد غذایی، تولید دارو، آزمایشگاه‌ها، تجهیزات بیمارستانی مثل تهویه مطبوع اتاق عمل و جراحی و … است. ضخامت این پانل‌ها بسته به کاربرد آن از ۴ تا ۱۵ سانتی متر است. برای مشاهده قیمت ساندویچ پنل میتوانید از وبسایت عمران مدرن بازدید نمایید.

طراحی اتاق تمیز

ساختمان اتاق تمیز، معمولا در دو مرحله اجرا می شود:

مرحله ساخت اتاق

در مرحله ساخت دیواره ها و سقف ها نصب می گردند و پنجره ها و چهارچوب دربها و در محل خود قرار می گیرند و حفراتی که جهت نصب چراغ ها و جای فیلترباکس ها محل قرارگیری دریچه های هوا و غیره تعبیه می گردد.

مرحله نصب ادوات

مرحله تمیزکاری، بعد از مرحله نصب کلیه قطعات، ادوات برقی، مکانیکال، کف سازی اجرا می گردد. در این مرحله کلیه دربها در محل خود قرار می گیرند، کروها و گوشه ها نصب می گردند، درزها سیلیکون کاری شده، در نهایت فیلم محافظ رویه پانل ها برداشته شده و  کار آماده تحویل می شود.

هزینه اتاق تمیز(کلین روم)

هزینه اتاق تمیز به عوامل متعددی از جمله مساحت ساخت، نوع کلین روم و درجه اهمیت آن، تعداد فیلترها و تجهیزات مورد نیاز که منجر به طراحی های مختلف و مصالح متفاوتی خواهد شد، متغیر است. علاوه بر طراحی هزینه های نگهداری اتاق تمیز نیز باید مدنظر قرار گیرد، چرا که به طور مرتب این اتاقها باید مورد بررسی قرار گیرند و فیلترها به موقع تعویض شوند، پوشش و رنگ سقف، کف و در و پنجره ها باید بازبینی شود و تمیزکاری صورت گیرد.
