برقکاری ساختمان

برقکاری ساختمان یکی از امور تخصصی در تأسیسات برقی است که می تواند به صورت کلی یا جزئی توسط افراد مجرب انجام شود. برق کاری کلی ساختمان شامل تمامی امور برقی بوده که پس از اتمام مراحل اولیه سفت کاری ساخت انجام می شود. با این حال در بسیاری از موارد، بنا به درخواست خود مشتری و یا شرایط مربوط بازسازی و ساخت، بخش هایی از خرده کاری برق ساختمان به صورت مجزا، صورت می گیرد. برق کشی ساختمان مسکونی متناسب با متراژ و تعداد سرخط های مورد نیاز انجام می شود. در بعضی موارد برق کشی ساختمان مسکونی در کف و در موارد دیگر در داخل لوله کشی های برق داخل دیوار انجام می شود. هزینه برقکاری ساختمان تحت تأثیر عوامل مختلفی از جمله دستمزد برقکار و قیمت تجهیزات مورد استفاده است که در ادامه بررسی می شود.

قیمت بالابر ساختمانی                                                                                                      بلوک هبلکس                                                                                           قیمت میلگرد ۱۸ راد همدان

هزینه برقکاری ساختمان

هزینه برقکاری ساختمان بر اساس نوع و تعداد پروژه مورد نظر مشتری و همچنین دستمزد برقکار های مختلف تعیین می شود. علاوه بر آن متراژ و بزرگی پروژه، کیفیت، قیمت و نوع تجهیزات انتخاب شده نیز بر هزینه نهایی برقکاری ساختمان تأثیرگذار است. هزینه لوله کشی برق ساختمان از سایر عوامل بسیار مهم و تأثیرگذار در قیمت می باشد. لازم به ذکر است که در بسیاری از موارد انجام برخی امور در برقکاری ساختمان می تواند به سایر امور وابسته باشد که که بر هزینه پروژه و دستمزد برقکار تأثیرگذار است. به عنوان مثال متناسب با ترجیح کارفرما ممکن است برق کشی ساختمان مسکونی در کف صورت گیرد. در چنین حالتی تهیه تمهیدات لازم در هزینه برقکاری ساختمان و دستمزد برقکار تأثیر دارد.

مراحل برقکاری ساختمان

برای برق کاری ساختمان بر اساس استاندارد و به صورت اصولی با بهترین دستمزد برقکار و کم ترین قیمت لازم است تا مراحل زیر با دقت رعایت شوند:

• تعین نوع برق کاری (توکار ، روکار یا توام)
• طراحی نقشه سیمکشی ساختمان
• تراز بندی
• ایجاد مجرای سیم کشی
• جایگذاری قوطی‌ ها
• لوله گذاری
• نصب جعبه فیوز و تراز کردن آن در مکان های مشخص شده در نقشه
• نصب جعبه آنتن و تلفن و تراز کردن آن در مکان های مشخص شده در نقشه
• برقکاری ساختمان
• نصب کلید و پریزها
• نصب تجهیزات برقی

هر یک این موارد متناسب با متراز محل و سطح پروژه انجام می شوند. لازم به ذکر است که دستمزد برقکار نیز بر اساس همین موارد مشخص می شود.

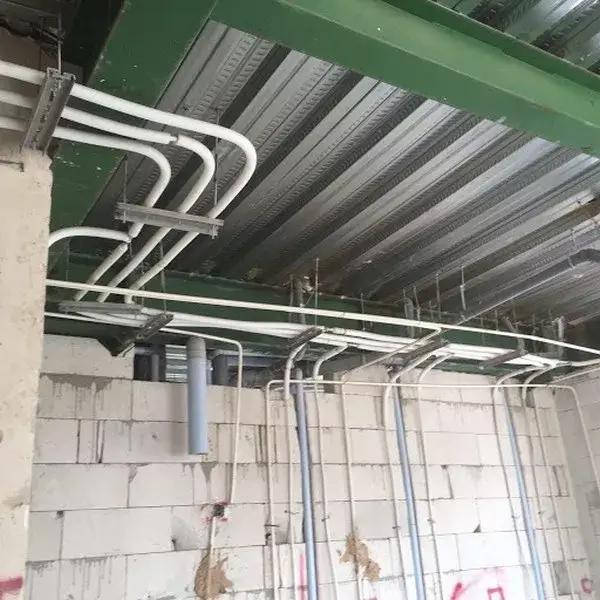

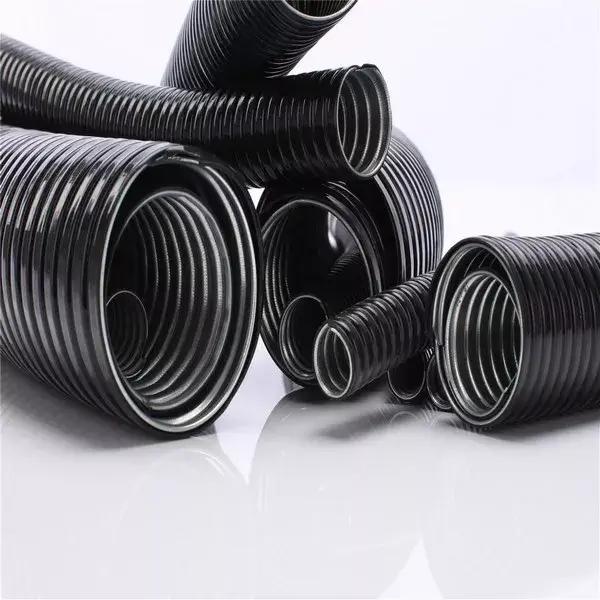

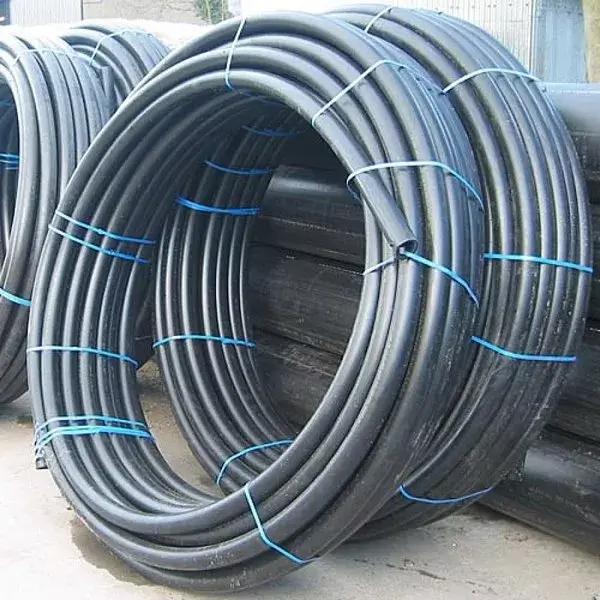

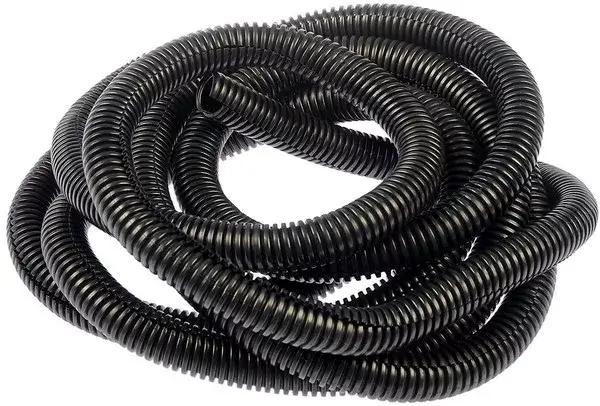

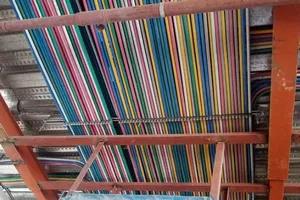

لوله کشی برق ساختمان

لوله کشی برق اولین گام در اجرای تاسیسات الکتریکی و پس از آن برقکاری ساختمان است. این امر به منظور محافظت از کابل های برق در مسیر مورد استفاده قرار می گیرند. علاوه بر نگهداری و مراقبت از سیم ها، لوله گذاری برق به برق کاری ساختمان نظم می بخشد و امنیت آن را تامین می کنند. برقکاری ساختمان بدون استفاده از لوله کشی برق با وجود قیمت مناسب تر ، می تواند خسارت های جبران ناپذیری مانند آتش سوزی را به همراه داشته باشد. استفاده نامناسب از لوله های برق در برق کشی کف ساختمان مسکونی ممکن است خسارات بسیاری را به همراه آورد، زیرا پس از تکمیل ساختمان امکان تغییر لوله بسیار سخت و پر هزینه است. بنابراین برق کار حرفه ای ساختمان می بایست پیش از آغاز لوله گذاری برق ساختمان با انواع لوله های برق آشنا شده و برای هر کاربرد بهترین نوع را استفاده کند.

مراحل لوله گذاری برق ساختمان

لوله کشی برق ساختمان مسکونی را می توان به لحاظ زمان بندی ساخت پروژه متناسب با مراحل مختلف انجام می شود. به طوری که مرحله اول ساخت ساختمان، مرحله دوم اجرای مراحل داخلی مانند: کف کاری، کاشی کاری و سفیدکاری دیوار ها و مرحله سوم، اتمام مراحل داخلی، بعد از نقاشی ساختمان و تمام کردن کف انجام می شود. لازم به ذکر است که پیش از آغاز لوله گذاری برق ساختمان ابتدا باید سیستم زمین بر اساس استانداردهای سیم کشی توسط متخصصین مورد نظر انجام شود.

• لوله گذاری برق ساختمان در مرحله ساخت

برای اجرای لوله کشی برق ساختمان مسکونی به بهترین صورت ممکن می بایست ابتدا نقشه برق کاری ساختمان مشخص گردد. در واقع می توان گفت که نقشه مسیر حرکت لوله های برقی را مشخص می کند. تا عمل برق کاری به محل نصب کلید و پریزهای برق ساختمان ، تلفن و آنتن به راحتی انجام گیرد. سپس در این مرحله نحوه لوله گذاری برق بر اساس نقشه برقکاری انجام می شود.

• لوله کشی برق ساختمان در زمان اجرای مراحل داخلی

در این مرحله پس از اتمام مراحل اولیه ساخت، سیم ها و کابل های برق کاری ساختمان باید از لوله ها و سینی های کابل عبور کنند. در این مرحله کلیه اتصالات و همچنین کابل کشی نمای ساختمان نیز بایستی اجرا شود تا هزینه های اضافی برای اجرای مجدد برقکاری به حداقل برسد.

• لوله کشی برق ساختمان در زمان اتمام مراحل داخلی

در این مرحله نصب کلیه تجهیزات برقی انجام می شود. به طوری که کابل ها به سوکت های مربوط  متصل شده  و تمامی کلیدهای مینیاتوری و خطوط برق به طور صحیح نصب و اجرا می شوند. سوئینگ مربوط به تجهیزاتی نظیر آیفون و آنتن مرکزی نیز در این مرحله از برقکاری ساختمان صورت می گیرد. علاوه بر آن کلیه عملیات مربوط به نصب سنسور چراغ، لامپ های کف و سقف کاذب و تایمر راه پله ، راهرو و پارکینگ در این مرحله انجام می شود.

استانداردهای برقکاری ساختمان

کمیته بین‌المللی الکتروتکنیکال (International Electrotechnical Commission)، سازمانی است که استانداردهای برقکاری ساختمان ها را ارائه می دهد. در ایران اساس عملکرد برقکار ها نشریه ۱۱۰ و مبحث ۱۳ مقررات ملی ساختمان انجام می باشد. عدم توجه برقکار به هر یک از موارد برق کشی ساختمان مسکونی نه تنها حوادث جبران ناپذیری را به همراه دارد بلکه بر دستمزد او نیز تأثیر می گذارد.  در ادامه به برخی از این استانداردها اشاره می شود.

سطح مقطع استاندارد در برقکاری

• سیم هایی که برای روشنایی در برق کاری ساختمان استفاده می شود، لازم است دارای سطح مقطع ۱٫۵ میلی متر مربع باشند.
• سیم پریزهای ساختمان ، لازم است دارای سطح مقطع ۲٫۵ میلی متر مربع باشد.
• سیم اصلی برق ساختمان ، لازم است دارای سطح مقطع ۴ میلی متر مربع باشد.
• سیم های مورد استفاده در برقکاری کولر آبی ساختمان ، لازم است دارای سطح مقطع ۲٫۵ میلی متر مربع باشند.
• سیم های مورد استفاده در کولر گازی، لازم است دارای سطح مقطع ۴ میلی متر مربع باشند.

در تمامی موارد فوق سطح مقطع سیم و کابل مورد استفاده توسط برقکار بایستی بر اساس جریان و ولتاژ مجاز ورودی انتخاب شود.

برقکاری ساختمان و فواصل مجاز

1. فاصله کلیدهای ساختمان از کف هر واحد لازم است ۱۱۰ تا ۱۲۰ سانتی متر باشد.
2. فاصله جعبه فیوز ساختمان از لوله های گاز و آب لازم است ۱۰۰ سانتی متر باشد.
3. فاصله پریزهای برق ، تلفن و آنتن  در برقکاری ساختمان از کف هر واحد لازم است ۳۰ تا ۴۰ سانتی متر باشد.
4. فاصله قوطی ها از چارچوب ساختمان لازم است ۱۵ تا ۲۵ سانتی متر باشد.
5. فاصله پنل و گوشی آیفون ساختمان از کف هر واحد لازم است ۱۴۰ تا ۱۵۰ سانتی متر باشد.
6. فاصله آویز لامپ ها از سقف ساختمان لازم است ۳۰ تا ۵۰ سانتی متر باشد.
7. در صورت استفاده از شوفاژ در ساختمان لازم است، کلیدها و پریزهای تلفن و آنتن به گونه ای برق کاری شوند که در پشت شوفاژ قرار نگیرند.

برقکاری ساختمان و ظرفیت فیوز

در بخش های مختلف ساختمان، فیوزها برای مصارف گوناگونی در برق کشی ساختمان مسکونی به کار می روند. در برقکاری ساختمان لازم است از فیوزها با ظرفیت و در قیمت مناسب برای هر بخش استفاده شود.

• فیوزی روشنایی در برق کاری ساختمان، لازم است ۱۰ آمپر باشد.
• ظرفیت فیوز پریزهای، لازم است ۱۶ آمپر باشد.
• ظرفیت فیوز کولر گازی و فیوز اصلی، لازم است ۲۰ آمپر باشد.
• ظرفیت فیوز کنتور ساختمان، لازم است ۲۵ آمپر باشد.

برق کشی ساختمان مسکونی

برق کشی ساختمان مسکونی در مقایسه با ساختمان های دیگر به سبب اهمیت رعایت استانداردهای برقکاری برای حفظ امینت ساختمان بسیار اهمیت دارد. به طوری که لازم است تمامی اصول در زمان لوله گذاری در برق کشی ساختمان از کف ، ایجاد اتصالات و غیره در نظر گرفته شود. برای برق کشی ساختمان از کف لازم است تا کف سازی بر اساس استاندارد برقکاری انجام شود تا از بروز هرگونه برق گرفتگی و اتصالی جلوگیری به عمل آید.

مراحل برق کشی ساختمان

مراحل برق کشی ساختمان شامل کارهای کلی و جزئی از قبیل نصب و تعویض کلید و پریز، نصب داکت و ترانکینگ، نصب سنسور و تایمر راه پله، لوله گذاری برق ساختمان ، اجرای برق اضطراری، سیمکشی و رفع قطعی تلفن، عیب یابی برق و غیره می باشد. سیمکشی جزئی ساختمان اغلب در مواردی مانند بازسازی و یا تعویض تجهیزات برقی و سیم کشی کامل در ساختمان های نوساز براساس متراژ و قیمت تجهیزات صورت می گیرد که این خود بر  هزینه نهایی تأثیرگذار است.


سیم‌ کشی ساختمان

سیم کشی ساختمان از اقدامات اصلی در فرآیند برقرسانی است که شامل مراحلی از قبیل تهیه نقشه ، عبور انواع سیم های الکتریکی از لوله‌ های برق، ایجاد انشعابات و غیره است. سیم کشی ساختمان یک یا چند طبقه لازم است مطابق با استانداردهای موجود و توسط افراد متخصص انجام گیرد تا امنیت ساکنین و سایر تجهیزات ساختمان تامین گردد. چراکه بروز هرگونه خطایی ممکن است منجر به حوادث جبران ناپذیری می شود. هزینه سیم کشی بخش های مختلف ساختمان به عوامل مختلفی از قبیل قیمت ، برند و نوع تجهیزات مورد استفاده متناسب با متراژ و کاربری آن متغیر است.

هزینه سیم کشی ساختمان

هزینه سیمکشی ساختمان تحت تاثیر عوامل مختلفی است. از عوامل موثر بر قیمت سیم کشی ساختمان می توان به زیربنای ساختمان ، نوع اجناس استفاده شده، تعداد شعله ها و کاربری ساختمان اشاره نمود. لازم به ذکر است که دستمزد برقکار از موارد بسیار مهم در تعیین هزینه سیم کشی ساختمان است. چرا که بر اساس محل مورد نظر ، سختی و حجم کار دستمزد افراد متغیر است. با این حال سیم کشی کل ساختمان اعم از تلفن، آنتن و … به صورت یک جا بسیار می تواند در کاهش هزینه ها و عدم هماهنگی پیمانکار ها مؤثر باشد. به طوری که در بعضی موارد عدم آشنایی با امکانات مختلف ساختمان و همچنین کاربرد آن موجوب بروز مشکلاتی در سیمکشی ساختمان می شود که قیمت تمام شده را تا حد زیادی افزایش می دهد.

انواع سیم کشی ساختمان

سیم کشی ساختمان یک یا چند طبقه بسته به نوع پروژه و کاربرد ساختمان به دو روش توکار و روکار و یا گاها ترکیبی از آن ها در قیمت ها و هزینه های مختلف انجام می‌ شود. انتخاب هر یک از این روش ها متناسب با نوع بار مصرفی (روشنایی، شبکه LAN، پریزهای برق) و همچنین محل اجرای سیمکشی در ساختمان صورت می گیرد. در ادامه هر یک از روش های سیمکشی ساختمان و استاندارد های مربوط به آن مورد بررسی قرار می گیرد.

سیم کشی توکار ساختمان

در سیم کشی توکار ، سیم‌ ها در داخل دیوارها و یا زمین جاسازی می ‌شوند که به سه روش با استفاده از جعبه تقسیم، قوطی کلید و پریز و یا جعبه فیوز انجام می گیرد. سیم کشی توکار معمولا پیش از شروع مراحل نازک کاری ساختمان و از طریق لوله گذاری انجام می شود. بنابراین در صورت نیاز به اجرای سیمکشی توکار ، لازم است تا پس شناسایی جای قرارگیری لوله های برق در محل مورد نظر، تخریب صورت گیرد.

سیمکشی ساختمان با جعبه تقسیم

طبق استاندارد سیم کشی ساختمان با استفاده از جعبه تقسیم ، عبور سیم ‌ها از بالای دیوار و از داخل لوله‌ ها به ‌صورت افقی بوده و در نقاط مشخصی از دیوار ( معمولا بالای کلید و پریز )، جعبه تقسیم قرار گرفته و جداسازی سیم ها در داخل آن انجام می‌ گیرد. همچنین در صورت بروز مشکل برقی ، برای عیب ‌یابی و برطرف نمودن مشکل لازم است سطح دیوار کنده شود. بنابراین این روش از نظر سهولت دستیابی به سیم ‌ها چندان مناسب نیست.

سیمکشی ساختمان با قوطی کلید و پریز

استفاده از قوطی کلید و پریز از متداول ‌ترین روش ها در مراحل سیم کشی توکار ساختمان است. در این روش از قوطی کلید و پریز به‌ جای قوطی تقسیم استفاده می ‌شود. همچنین قوطی کلید و پریز باعث محافظت از سیم ‌ها در برابر رطوبت، انواع ضربه، تغییر دما و … می‌ شود و در نتیجه عمر مفید سیم‌ ها و نیز کلید و پریزها را افزایش می‌ دهد.

سیمکشی ساختمان با جعبه فیوز

در روش سیم کشی توکار ساختمان یک یا چند طبقه با استفاده از جعبه فیوز ، سیم‌ ها با توجه به توزیع الکتریسیته و تقسیم‌ بندی بخش های مختلف ساختمان ، به‌ طور مجزا در داخل جعبه ‌فیوز ، قرار می گیرد. مزیت سیم کشی استاندارد ساختمان با جعبه فیوز نسبت به جعبه تقسیم و قوطی کلید و پریز این است که در صورت بروز مشکلات فنی و نیاز به بررسی مجدد، عیب ‌یابی بسیار آسان خواهد بود. از معایب این روش سیمکشی ساختمان می توان به مصرف بیش تر سیم، نیاز به تجهیزات با قیمت بالاتر و صرف هزینه ‌های بیش تر اشاره کرد. چرا که در این حالت برای هر قسمت از ساختمان به‌ طور مجزا سیمکشی انجام می گیرد.

سیم کشی روکار ساختمان

بعد از اتمام مراحل نازک کاری ساختمان ، سیم کشی روکار انجام می‌ شود. به طوری که سیم ‌های مورد نیاز به جای عبور از داخل دیوار و زمین از روی سطح عبور داده می ‌شوند. با وجود این که سیمکشی روکار در زیبایی ساختمان تاثیر منفی دارد اما از آن جایی که تمامی‌ سیم‌ ها و لوله‌ ها در معرض دید قرار دارند، عیب ‌یابی آن ، آسان ‌تر است. با این حال توجه به استاندار های موجود در زمینه سیم کشی انواع ساختمان ها در روش روکار بسیار اهمیت دارد. چرا که در این حالت عبور سیم ها از بعضی نقاط ساختمان نیاز به دقت بیشتری هنگام سیمکشی دارد.

وسایل لازم برای سیم کشی ساختمان

وسایل لازم برای سیم کشی ساختمان که برقکار به طور معمول، از آن ها استفاده می کند عبارتند از:  متر، مولتی متر ، سیم لخت کن ، چسپ نواری ، تراز ، سیم پیچ ، فنر ، لوله ها ، ترمینال ها، بست دو پایه، فیش سر سیم و ... است. تعداد تجهیزاتی از قبیل کلید و پریز به تعداد سرخط های ساختمان بستگی دارد. علاوه بر آن بر اساس متراژ و کاربری ساختمان ، مقدار سیم مورد نیاز مشخص می شود. قیمت هر یک از تجهیزات سیم کشی ساختمان متناسب با برند و کاربرد آن ها متغیر است.

سیمکشی ساختمان و کلید و پریز

امروزه با توجه تنوع کلیدهای موجود در بازار، تعویض کلیدهای قدیمی با کلیدهای لمسی، سنسوردار و تایمر دار بسیار مورد توجه قرار گرفته است. در بسیاری از موارد این کار بدون نیاز به سیمکشی ساختمان و تغییر سیم های داخل لوله گذاری های برق انجام می شود. در واقع تنها با جایگزینی کلید ها و پریز های قدیمی با نمونه های جدید انجام می شود.

علاوه بر آن نصب کلید و پریز از امور مهم در برق کشی ساختمان است که باید بر اساس اصول مشخص انجام شود. این اصول شامل ارتفاع نصب، فاصله از هم و تعداد کلید و پریز در قسمت های متفاوت ساختمان مانند اتاق خواب، پذیرایی و سرویس بهداشتی است. همچنین، توجه به محل نصب و عدم تداخل با لوله های شوفاژ و یا لوله های آب سرد و گرم از دیگر نکات مهم در هنگام نصب کلید و پریز است. عدم توجه به ضوابط و اصول سیمکشی ساختمان می تواند آسیب های جبران ناپذیری را به همراه داشته باشد.

سیم کشی ساختمان و ترانکینگ

نصب داکت و ترانکینگ از سری اقدامات پرکاربرد و قیمت مناسب در برق کشی ساختمان است. هدف از این کار ایجاد بستر فیزیکی مناسب برای عبور سیم ها و کابل های برق و شبکه در سیستم های اتوماسیون ادارات و ساختمان ها انجام می باشد. انتخاب سایز داکت و ترانک متناسب با نوع و تعداد کابل های عبوری صورت می گیرد که معمولاً پس از تکمیل مراحل ساخت و مشخص شدن محل قرارگیری تجهیزات برقی اصلی انجام می شود. لازم به ذکر است که در صورت نیاز به ایجاد تغییرات در سیم کشی ساختمان و ایجاد بستر لازم، نصب داکت و ترانگینگ جدید نیز در هر نقطه ای از ساختمان بدون نیاز به دسترسی و یا تغییر لوله گذاری برق قابل پیاده سازی است.

سیمکشی ساختمان و هوشمند سازی

هوشمند سازی ساختمان یکی از موادی است که امروزه بسیار مورد توجه قرار گرفته است. توجه به جزئیات و قیمت خانه هوشمند تأثیر مستقیمی روی هزینه سیم کشی و نحوه لوله گذاری برق ساختمان دارد. به همین دلیل در صورت انتخاب هوشمند سازی KNX لازم است تا اقدامات لازم در زمان سفت کاری و لوله کشی برق ساختمان انجام شود. در این حالت هزینه سیم کشی ساختمان متناسب با متراژ و همچنین تعداد سرخط های لازم برای هوشمند سازی ساختمان محاسبه می شود.

سیم کشی ساختمان و برق اضطراری

تجهیز شدن ساختمان به برق اضطراری از اقدامات پیشگیرانه و کاربردی در سیم کشی ساختمان است که برای ساختمان هایی از قبیل ادارات و بیمارستان ها با سیستم های حساس، از اهمیت بالایی برخوردار است. در واقع برق اضطراری ، یک سیستم تغذیه الکتریکی است که وظیفه اصلی آن تأمین توان مصرف کننده برق کشی ساختمان در زمان رفتن برق یا وقوع خطای پیش بینی نشده در سیستم است. اجرای برق اضطراری متناسب با سیستم های موجود مانند UPS و دیزل ژنراتور انجام می شود که نیازمند تجهیزات مختص به خودهستند.

سیم کشی ساختمان و اعلام حریق

سیم کشی اعلام حریق لازم است مستقل از سایر سیستم‌ های ساختمان اجرا شود. به طوری که صرفا جهت ارتباط مرکز اعلام حریق با آتش نشانی، از مدارهای سیم تلفن استفاده می گردد. علاوه بر محل ‌های نصب انواع دتکتورها در محیط داخلی خانه ، پیشنهاد می شود در نقاط دیگر مانند اتاق تابلو برق ، اتاق‌ تاسیسات مکانیکی ، موتورخانه ، آسانسور و … نیز از دتکتور دودی و یا حرارتی استفاده شود.

سیم کشی تابلو برق ساختمان

در صورتی تابلو برق در اتاق تاسیسات ساختمان نصب گردد، تنها افراد متخصص و برقکار اجازه دسترسی به آن را دارند. بنابراین می ‌توان از تابلوهای نوع باز استفاده نمود. اما در صورت نصب تابلو برق در فضای عمومی، لازم است فضایی محدود به کف و سقف اصلی محل نصب تابلو ، برای فضای اختصاصی تابلوها در سیمکشی ساختمان در نظر گرفته شود. هر تابلو برق لازم است تا به یک کلید اصلی جدا کننده قابل قطع و وصل، مجهز گردد.

استاندارد سیم کشی برق ساختمان

 ممکن است به سبب رعایت نکردن استانداردهای سیم کشی ساختمان یک و یا چند طبقه در زمان اجرا، مشکلاتی دیگر در هنگام استفاده و اتصال به تجهیزات برقی و یا نوسانات برقی دچار اشکال گردد. به همین دلیل در زمان اجرای مراحل سیم کشی برق ساختمان لازم است تا به تمامی استاندارد های زیر توجه شود.

• سایز قطر داخلی لوله برق ۱.۳ برابر قطر دسته سیم و یا رشته کابل باشد.

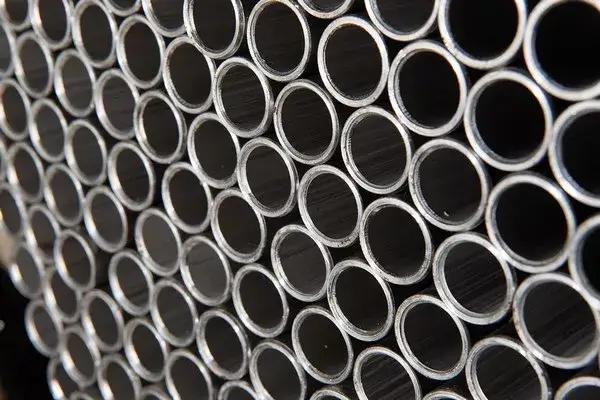

• استفاده از لوله های فولادی و یا پلاستکی در مدارهای زمینی.
• استفاده از بست های دو پیچه در سیم کشی روکار ساختمان. (حداقل فاصله از دیوار و یا سقف 6 سانتی متر)
• جدا کردن لوله ها با استفاده از اره.
• ایجاد اتصالات و انشعابات با استفاده از ترمینال های پیچی.
• رعایت جریان نامی پریزها. (۱۶ آمپر برای پریز های تک فاز)
• در نظر گرفتن انشعاب نول برای اتصال هادی حفاظتی در پریز ها.
• فاصله پریزهای برق، تلفن و آنتن بایستی ۳۰ تا ۴۰ سانتی متر از کف ساختمان و از هم ۳ متر باشد.
• توجه به کیفیت تجهیزات برق کشی ساختمان در کنار قیمت مناسب آن ها.

سیم کشی ساختمان یک طبقه

سیم کشی برق ساختمان یک طبقه و یا بیشتر طی مراحل مختلفی از قبیل انتخاب نوع سیستم سیمکشی ، تهیه و یا طراحی نقشه با استفاده از پلان سیم کشی ، علامت گذاری محل قوطی های برق، پریزها و روشنایی بر روی دیوارها و سقف، نصب قوطی های برق بر روی دیوار، شیارزنی دیوار برای عبور لوله ها، لوله گذاری، سیم کشی ساختمان یک طبقه، نصب تجهیزات روشنایی می باشد.
