چاه ارت ساختمان

چاه ارت ساختمان به صورت عمقی یا سطحی برای تخلیه ناگهانی جریان های الکتریکی حفر می شود. هدف اصلی ایجاد چاه ارت جلوگیری از نشتی جریان الکتریکی است. در واقع چاه ارت در ساختمان به عنوان یک محفظه برای دسترسی و نگهداری از الکترودها و اجزای ارتینگ عمل می کند. این چاه ها معمولا از بتن ساخته می شوند و دسترسی به سیستم ارتینگ برای بازرسی، تست و نگهداری را ممکن می سازند. از آنجا که جریان الکتریکی تمایل دارد مسیری با مقاومت کمتر را طی کند، به جای عبور از بدن فرد با مقاومت ۲۵۰۰ تا ۵۰۰۰ اهم، مسیر خود را تغییر داده و از چاه ارت با مقاومت زیر ۲ اهم می گذرد و از برق گرفتگی فرد جلوگیری می شود.

عوامل موثر بر قیمت اجرای چاه ارت در ساختمان

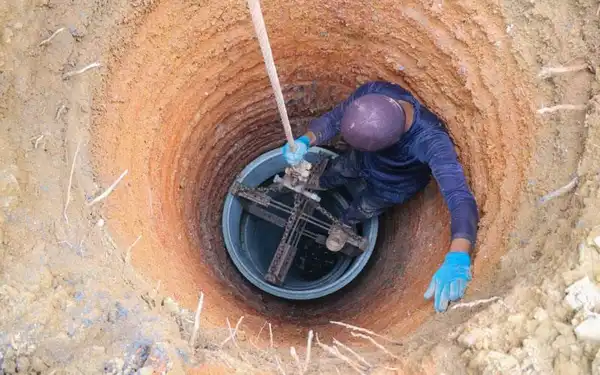

قیمت چاه ارت ساختمان تحت تاثیر عوامل متعددی است. حفر چاه، خرید وسایل و تجهیزات و دستمزد اجرای آن از عوامل تعیین کننده قیمت چاه ارت برای ساختمان مسکونی هستند. برای در نظر گرفتن هزینه های حفر چاه ارت باید دستمزد چاه کن را نیز لحاظ کرد. علاوه بر آن، متراژ حفاری شامل عرض و عمق چاه ارت، در قیمت حفر چاه محاسبه می شود. از طرفی شرایط جغرافیایی منطقه ای که پروژه در آن انجام می گیرد نیز بر قیمت حفاری چاه ارت موثر است. به عنوان مثال در مناطق کم آب، برای رسیدن به رطوبت کافی نیاز به چاه عمیق تری داریم که هزینه حفاری را افزایش می دهد. همچنین باید توجه داشت که در مناطق کوهستانی یا سنگلاخی که کندن زمین سخت تر است، قیمت حفاری چاه ارت ساختمان بالاتر می رود.

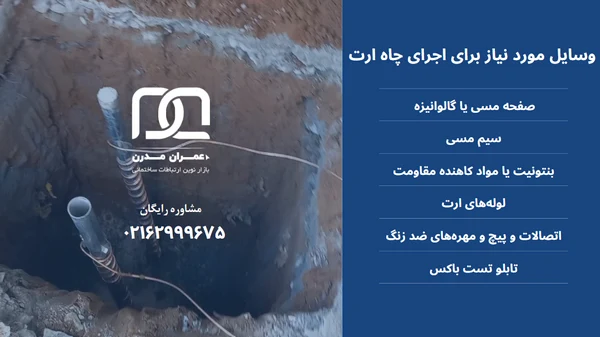

تجهیزات چاه ارت عامل موثر دیگری بر قیمت تمام شده آن است. سیم مسی، صفحه مسی و کابلشوها دارای درصد ناخالصی های مس متفاوتی هستند که قیمت آنها تحت تاثیر نوسانات قیمت فلز مس تغییر می کند. نوع خاک محل پروژه و مقاومت و رسانایی آن بر انتخاب تجهیزات اثر می گذارد. از آنجا که برخی خاک ها مثل خاک های رسی و نمکی مقاومت متفاوتی دارند، نیاز به تجهیزات دیگری نیز خواهند داشت. در نهایت باید اثر دستمزد تیم اجرایی را نیز در نظر گرفت. با توجه به مهارت افراد و میزان سختی کار، این مقدار متفاوت خواهد بود.

قیمت اجرای چاه ارت در ساختمان مسکونی

با توجه به عوامل متفاوتی که در هزینه ی تمام شده برای اجرای چاه ارت در ساختمان نقش دارند، تعیین قیمت واحد برای آن ممکن نیست. قیمت اجرای چاه ارت در هر پروژه متفاوت است و شرایط هر پروژه هزینه اجرای آن را تعیین می کند. بر این اساس، هزینه اجرای چاه ارت در بهار ۱۴۰۴ از ۱۸,۰۰۰,۰۰۰ تومان تا ۱۶۵,۰۰۰,۰۰۰ تومان متغیر است.

خدمات اجرای چاه ارت برای ساختمان مسکونی توسط عمران مدرن عرضه می شود. برای اطلاع از قیمت متناسب با پروژه ی موردنظر و دریافت مشاوره تخصصی پیرامون این موضوع می توانید با کارشناسان مجرب عمران مدرن به شماره ۶۲۹۹۹۶۷۵-۰۲۱ تماس بگیرید.

کاربرد چاه ارت برای ساختمان مسکونی

چاه ارت ساختمان از مهم ترین اجزای سیستم های ایمنی الکتریکی با کاربرد های مختلف است. در توضیح این کاربرد ها می توانیم موارد زیر را بر شماریم:

حفظ امنیت جانی اپراتور حفاظت از تجهیزات

چاه ارت در ساختمان از جان اپراتورها در برابر شوک الکتریکی و احتمال مرگ ناشی از انتقال ولتاژ به بدن محافظت می کند. علاوه بر این، چاه ارت با شناسایی و هدایت ولتاژهای ناخواسته، از ساختمان و تجهیزات الکتریکی در برابر آسیب محافظت می کند. این سیستم برخورداری تمام قطعات و تجهیزات از پتانسیل الکتریکی مشخص و ایمن را تضمین می کند.

محافظت در برابر ولتاژ بالا

چاه ارت برای ساختمان مسکونی نقش مهمی در محافظت در برابر ولتاژهای بالا دارد. اگر پتانسیل جسمی بالا باشد، تماس آن با انسان به علت اختلاف پتانسیل، جریان برق را از بدن عبور می دهد و باعث آسیب های جدی و حتی مرگ می شود. برای حل این مشکل و رفع این خطر، جسم دارای پتانسیل به چاه ارت ساختمان متصل می شود تا ولتاژ اضافی شناسایی شده و به زمین منتقل شود. این فرآیند موجب حفظ ایمنی افراد و تجهیزات می شود.

تثبیت ولتاژ

چاه ارت ساختمان تمام نقاط مرتبط با الکتریسیته را به یک پتانسیل ثابت می رساند و این اطمینان را ایجاد می کند که اختلاف پتانسیل میان این نقاط ثابت باقی بماند. از آنجا که زمین به علت خاصیت رسانایی طبیعی اش، به عنوان پتانسیل صفر شناخته می شود، چاه ارت برای ساختمان مسکونی پتانسیل های اضافی یا ناپایدار را به زمین هدایت کرده و ولتاژ را تثبیت می کند.

مزایای چاه ارت ساختمان

چاه ارت ساختمان یک سیستم ایمنی است که اجرای آن در ساختمان های مسکونی حیاتی است. این سیستم مزایایی دارد که در ادامه به برخی از آن ها اشاره می کنیم. استفاده از چاه ارت ساختمان، می تواند از خراب شدن وسایل برقی جلوگیری کند. زیرا در صورتی که اختلالاتی مثل صاعقه رخ دهد، چاه ارت مثل یک مسیر اضطراری عمل کرده و جریان را به زمین منتقل می کند. چاه ارت در ساختمان از برق گرفتگی افراد نیز جلوگیری می کند. علاوه بر مواردی که ذکر شد، چاه ارت می تواند در منحرف کردن امواج RF از سیستم های گیرنده ی رادیویی و مخابراتی موثر باشد. در نهایت چاه ارت، در حذف نویز و عملکرد بهتر تجهیزات الکتریکی و الکترونیکی نقش موثری دارد.

چاه ارت برای ساختمان مسکونی

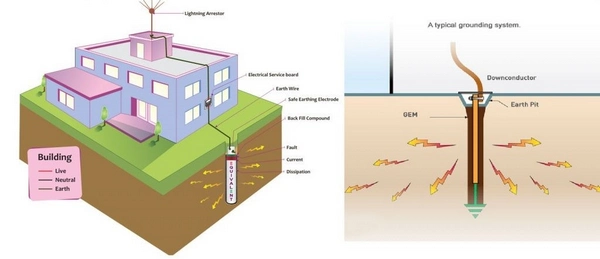

احتمال افزایش میزان جریان، تغییر ولتاژ و نشت جریان الکتریسیته از وسایل برقی همواره وجود دارد. این اتفاقات نه تنها باعث سوختن وسایل برقی می شوند، بلکه موجب انتقال به فرد در صورت تماس با وسیله برقی می گردد. در نتیجه باید مسیری جایگزین با مقاومت کمتر از بدن انسان داشته باشیم تا جریان برق از آن عبور کند. با توجه به اینکه مقاومت زمین از بدن انسان کمتر است، می توان با استفاده از سیستم ارتینگ و چاه ارت این مسیر جایگزین را به وجود آورد.

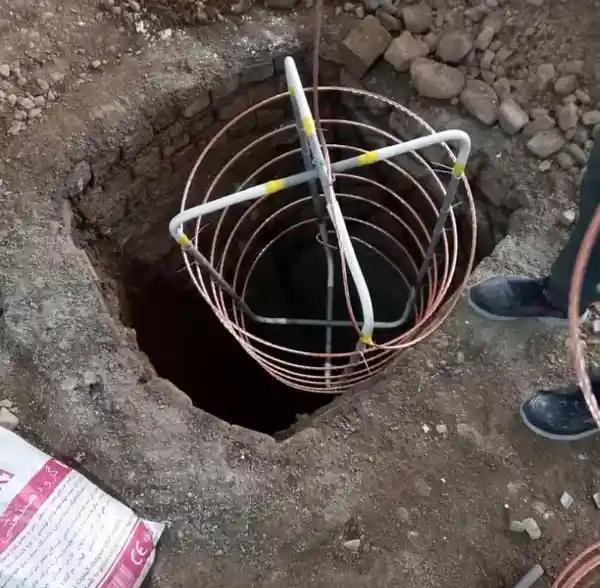

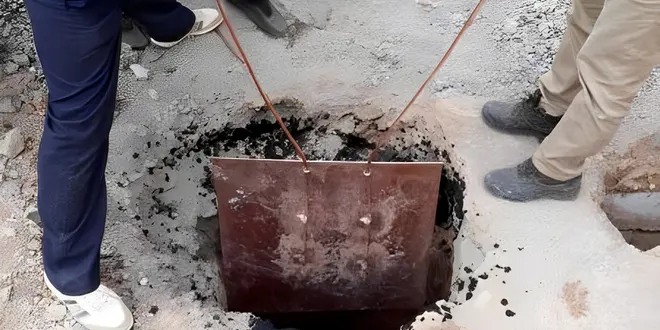

حداقل عمق این چاه برای ساختمان مسکونی ۶ متر است که ممکن است بسته به نوع خاک و مقاومت زمین تغییر نماید. قطر این چاه باید حداقل ۸۰ سانتی متر بوده و یک میله مسی به طول حداقل ۱.۵ متر و قطر حداقل ۲۵ میلی متر در آن قرار می گیرد. این میله ارت به صورت عمودی در چاه قرار گرفته و با استفاده از سیم مسی به صفحه مسی متصل می شود. لازم است تا پس از اجرای چاه برای ساختمان مسکونی، آزمایش های مقاومت و رسانایی زمین انجام گیرند.

نکات انتخاب محل حفر چاه ارت برای ساختمان مسکونی

برای آن که نتیجه بهتری از راه اندازی سیسستم چاه ارت برای ساختمان کسب گردد، لازم است تا محل انتخاب شده برای حفر آن، درست انتخاب شود. برای انتخاب محل درست باید از تکنسین های حرفه ای کمک گرفت و پس از تعیین محل آن بر روی نقشه از تغییر مکان بدون هماهنگی خودداری کرد. علاوه بر آن، توجه به نکاتی که در ادامه بیان می شود، به انتخاب محل صحیح برای حفاری کمک می کند.

خاک چاه ارت باید رطوبت کافی داشته باشد و این رطوبت را می توان با سیستم آبرسانی تامین کرد. البته برای استفاده از رطوبت طبیعی، می توانید چاه ارت را نزدیک باغچه حفر کنید. توجه داشته باشید در صورتی که محل حفر چاه ارت مورد نظر مسقف باشد، برای عبور آب و تامین رطوبت، باید دریچه ای در نظر گرفت. همچنین باید توجه داشت که استفاده از چاه آب باران، فاضلاب و چاه های جذبی دیگر به عنوان چاه ارت مجاز نیست. در نهایت باید به نوع خاک مورد نظر توجه کرد که بهترین نوع آن، خاک متراکم با رطوبت بالا، کم مقاومت و با اسیدیته کم است.

تست چاه ارت ساختمان

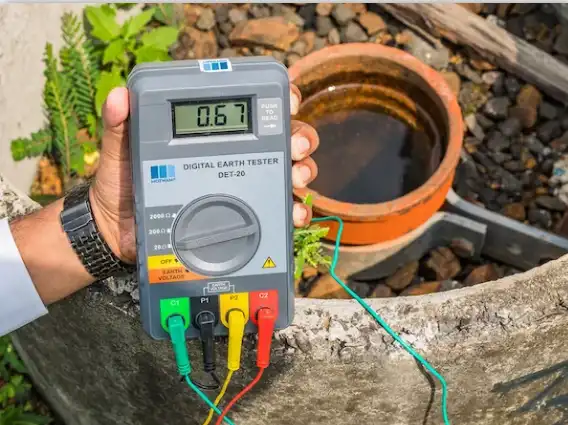

تست چاه ارت ساختمان از مهم ترین اقدامات پس از اجرای سیستم ارتینگ است که شامل اندازه گیری مقاومت اهمی آن می باشد. این تست معمولا دو هفته پس از نصب برای ارزیابی عملکرد سیستم انجام می شود. در پروژه های حساس، پس از اتمام کار باید با استفاده از دستگاه ارت سنج، مقاومت چاه به دقت اندازه گیری شود. اندازه گیری مقاومت و تست چاه ارت با دستگاه ارت سنج به دو روش انجام می شود:

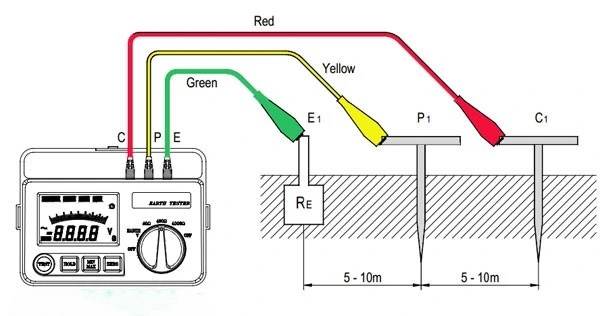

روش تست سه سیم

در این روش، سه سیم یا پراپ با رنگ های سبز، زرد و قرمز به دستگاه ارت سنج متصل می شوند. در ابتدا سیم اول که همان پراپ سبز است به الکترود ارت یا همان چاه ارت، سیم دوم یا همان پراپ زرد به میله ولتاژ که حدودا ۵ تا ۱۰ متر دورتر در زمین کوبیده شده و سیم قرمز نیز به میله جریان با فاصله حدود ۲۰ متری از چاه ارت (یا ۵ تا ۱۰ متری از محل اتصال سیم زرد) متصل می شود. این سه نقطه بر یک خط مستقیم قرار گرفته اند.

از آنجا که سیم قرمز وظیفه ایجاد اختلاف پتانسیل را برعهده دارد، پس از روشن کردن دستگاه مقدار ولتاژ اندازه گیری شده باید از ۱۰ ولت کمتر باشد. بعد از کسب اطمینان از صحت اتصالات و عملکرد دستگاه، انتخاب کننده اهمی تنظیم می شود. در نهایت اگر مقاومت چاه از ۲۰ اهم بیشتر شود، انتخاب کننده اهمی روی کمتر از ۲۰۰ اهم قرار داده می شود. اگر مقاومت چاه از ۲۰۰ اهم بیشتر باشد نیز انتخاب کننده اهمی روی کمتر از ۲۰۰۰ اهم تنظیم و عدد خوانده می شود.

روش ارت مرده

در مناطقی که امکان میله کوبی وجود ندارد از این روش استفاده می گردد. پراپ سبز را به چاه و دو فیش پراپ دوم را به نقاط P و C وصل می کنند. گیره انتهای پراپ دوم را به نزدیک ترین قسمت فلزی بدنه ساختمان نسبت به چاه متصل می نمایند. روش قرائت مقاومت در این روش، مشابه روش سه سیم انجام می شود.
