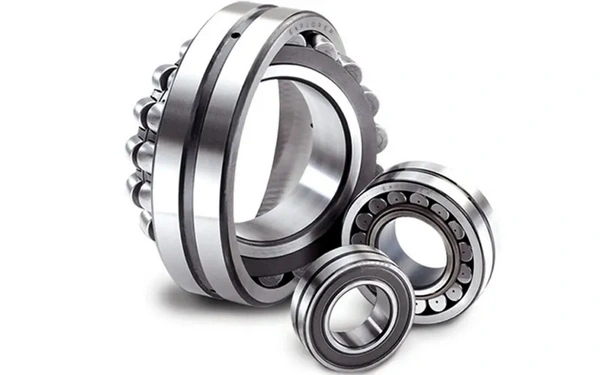

انواع بلبرینگ صنعتی را بشناسید

به عنوان نمونه ای از پرکاربردترین قطعاتِ دارایِ ساختارِ فولادی که به وفور در ساخت ماشین آلات صنعتی مورد استفاده قرار می‌گیرد، می‌توان به انواع بلبرینگ صنعتی اشاره کرد. هدف از به کارگیری این قطعات در ماشین‌های مذکور؛ کاهش اصطکاک گردشی، کنترل و ساپورت بارهای محوری عنوان شده است.

ما به هیچ عنوان منکر فواید وجود اصطکاک در برخی شرایط نمی‌شویم. اما حقیقت این است که اصطکاک در گذر زمان می‌تواند منجر به پیدایش مشکلاتی اعم از خوردگی، خراشیدگی، ساییدگی و… شود. از همین رو وجود قطعه ای که مانع از بروز این مشکلات گردد، الزامی به نظر می‌رسد. چه قطعه ای بهتر و کارآمدتر از بلبرینگ؟!

بلبرینگ ها گونه ای کاربردی از یاتاقان ها محسوب می شوند که قادر به تحمل بارهای شعاعی، بارهای محوری و بارهای شعاعی- محوری همزمان هستند. همان طور که از نام بلبرینگ (Ball Bearing) پیداست، نوعی بیرینگ (Bearing) از دسته بیرینگ های غلتشی است. از آنجا که عناصر غلتان موجود در ساختار این بیرینگ، چرخان هستند؛ آن را به این دسته از بیرینگ ها متعلق می دانند. حتما می پرسید دلیل به کارگیری واژه Ball در نام این قطعه چیست؟!

آنان که این قطعه صنعتی را از نزدیک دیده اند، متوجه وجود تعدادی ساچمه به شکل گوی کوچک بین لایه های داخلی و خارجی آن شده اند. وظیفه این ساچمه ها انتقال نیرو و فشار وارده از لایه خارجی به لایه داخلی است. توپی شکل بودن ساچمه های موجود در ساختار بلبرینگ، موجبات استفاده از واژه Ball در نام آن را فراهم ساخته است.

اگر جویای وظیفه انواع بلبرینگ صنعتی هستید، باید بگوییم که اصلی ترین کاربرد آن کاهش اصطکاک پدید آمده میان سطح دوار و متحرک است. با وجود این قطعات، میزان تماس میان سطوح به طور قابل توجهی کاهش یافته و بدین ترتیب؛ بهره وری و راندمان سیستم بهبود پیدا می کند.

یک سوال مهم

شاید این سوال ذهنتان را به خود درگیر کرده باشد که آیا حرکت جانبی محور و برخورد قسمت های ثابت و متغیر با یکدیگر باعث لق زن محور نخواهد شد؟!

باید بگوییم که خیر؛ بلبرینگ با حفظ صحیح و اصولی محور از لق زدن آن جلوگیری به عمل می آورد!

استفاده از انواع بلبرینگ در ماشین های صنعتی مزایای متعدد و متنوع بسیاری را به دنبال دارد. با وجود این قطعات کارآمد؛ هزینه تعمیر و نگهداری ماشین آلات کاهش و طول عمر مفید آن ها افزایش می یابد.

کاربرد انواع بلبرینگ صنعتی

مهم ترین کاربردهای انواع بلبرینگ صنعتی به قرار زیرند:

• کاهش تماس زاویه ای
• بهبود حرکات دورانی
• کاهش استهلاک

این قطعه کاربردی را به وفور در صنایع مختلفی همچون صنعت فولاد، صنعت ساخت تجهیزات پزشکی، صنایع غذایی، صنایع هوایی، صنایع پتروشیمی ، صنعت کشاورزی و… مورد استفاده قرار می دهند.

صنعت ساخت خودرو یکی از بزرگترین صنایع استفاده کننده از انواع بلبرینگ صنعتی است. این قطعه فولادی را در قسمت های مختلف ساختار خودرو نظیر آینه، درب، چرخ ها، فرمان، صندلی ها، موتور و حتی شیشه های برقی به کار می گیرند. آنچه از لغزش فرمان جلوگیری به عمل آورده و زمینه استیبل شدن آن را فراهم می سازد، همین قطعه ای است که درباره اش صحبت می کنیم.

اگر به صنعت کشاورزی نگاهی اجمالی بیندازید، متوجه رواج استفاده از انواع بلبرینگ صنعتی در ماشین آلات کشاورزی ای همچون تراکتور، خرمن کوب، کمباین و… خواهید شد.

آشنایی با انواع بلبرینگ صنعتی

بلبرینگ های صنعتی را بر اساس زاویه، جنس، دور چرخش، نوع ساچمه های غلتان و شیوه اتصال به انواع متعدد و متنوعی تقسیم بندی می کنند. مایلید به اتفاق کاربردی ترین انواع بلبرینگ صنعتی را معرفی و به اختصار مورد بحث و بررسی قرار دهیم؟!

بلبرینگ شیار عمیق

بلبرینگ شیار عمیق یکی از کاربردی ترین انواع بلبرینگ صنعتی است که استفاده از آن در سرعت های بالا متداول می باشد. ساختمان این قطعات که تحت عنوان بلبرینگ شش هزاری نیز شناخته می شوند، بسیار ساده است. این دسته از بلبرینگ ها قادر به تحمل بارهای زیر هستند:

• بارهای شعاعی
• بارهای محوری
• بارهای مرکب شعاعی- محوری

بلبرینگ های شیار عمیق در دو نوع تک ردیفه و دو ردیفه در دسترس مصرف کنندگان قرار دارند. هنگامی که نوع تک ردیفه این قطعات نتواند بار را تحمل کند، نوع دو ردیفه آن مورد استفاده قرار می گیرد. بلبرینگ شیار عمیق دو طرفه در مقایسه با هم نوعان یک طرفه خود، از قطر داخلی و خارجی بیشتری برخوردار است.

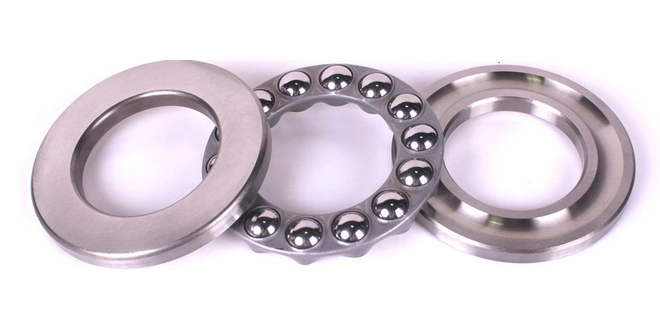

بلبرینگ کف گرد

بلبرینگ های کف گرد یکی دیگر از کارآمدترین انواع بلبرینگ صنعتی هستند که تحت عنوان بلبرینگ پنجاه و یک هزار نیز شناخته می شوند. این بلبرینگ ها با ایجاد حرکتی بسیار نرم و روان، مانع از سایش قطعات متحرک بر روی یکدیگر می شوند. بلبرینگ های کف گرد در دو نوع بلبرینگ کف گرد سه طرفه و بلبرینگ کف گرد پنج طرفه طراحی و تولید شده و در اختیار مصرف کنندگان قرار می گیرد. اگرچه نصب این دسته از بلبرینگ ها بسیار ساده و سریع صورت می پذیرد، اما آن ها گزینه مناسبی برای اعمال نیروهای شعاعی محسوب نمی شوند.

بلبرینگ تماس زاویه ای

بلبرینگ های تماس زاویه ای که تحت عنوان بلبرینگ هفت هزاری نیز به شهرت رسیده اند، یکی دیگر از پرفروش ترین انواع بلبرینگ صنعتی به شمار می آیند. اصلی ترین دلیل نامگذاری این بلبرینگ ها تحت عنوان بلبرینگ تماس زاویه ای، زاویه دار بودن حلقه های داخلی و خارجی استفاده شده در ساختار آن نسبت به یکدیگر است. هرچه زاویه میان این حلقه ها بزرگتر باشد، میزان فشار بار توسط بلبرینگ بیشتر خواهد بود. استفاده از این بلبرینگ ها در ماشین آلات صنعتی ای همچون دستگاه های تراش، فرز و CNC مرسوم است.

بلبرینگ خود تنظیم

بلبرینگ خودتنظیم یا اصطلاحا بلبرینگ های دو هزار یکی دیگر از پرکاربردترین انواع بلبرینگ صنعتی موجود در بازار است. این بلبرینگ ها از یک ردیف ساچمه و یک حلقه بیرونی مشترک برخوردار هستند. شیار ساچمه ها در این نوع بلبرینگ صنعتی دارای انحنا بوده و از همین رو انحرافات و غیر هم راستایی های موجود در شفت بلبرینگ، قابل حذف و تنظیم هستند.

بلبرینگ مقطع باریک

بلبرینگ های مقطع باریک؛ نمونه ای دیگر از کارآمدترین انواع بلبرینگ های صنعتی به شمار می آیند که شباهت قابل توجهی به هم نوعان شیار عمیق خود دارند. استفاده از این قطعات در زمینه های زیر بسیار رایج است:

• صنایع هوایی
• ربات های صنعتی
• فیکسچرهای جوشکاری

لازم به ذکر است که ابعاد مقطع این بلبرینگ ها در مقایسه با قطر آن ها بسیار ناچیز است. این مسئله موجب شده که بلبرینگ های مقطع باریک فضای خیلی کمی را به خود اختصاص دهند. افزایش دقت یکی دیگر از مزایای باریک بودن مقطع این بلبرینگ ها است.

بلبرینگ ایگرگ

بلبرینگ ایگرگ یکی از ساده ترین و در عین حال مقرون به صرفه ترین انواع بلبرینگ صنعتی است. این بلبرینگ ها که به طور قابل توجهی در صنایع غذایی، صنعت کشاورزی، راه سازی، کارتون سازی، نساجی و… مورد استفاده قرار می گیرند، توان حرکت محوری ندارند. از همین رو کوتاه بودن طول شافت در ان ها الزامی است. بارهای قابل تحمل توسط این دسته از بلبرینگ ها عبارتند از:

• بار محوری
• بار شعاعی
• بار شعاعی- محوری همزمان

بلبرینگ ایگرگ

سایر انواع بلبرینگ های صنعتی به قرار زیرند:

• بلبرینگ کم فالوور
• بلبرینگ تمام سرامیک
• بلبرینگ چشمی
• بلبرینگ مفصلی
• بلبرینگ دما بالا
• بلبرینگ مینیاتوری
• بلبرینگ استیل
• بلبرینگ سوزنی
• بلبرینگ مخروطی
