ضوابط زیرسازی دیوار پیش ساخته بتنی

ضوابط زیرسازی دیوار پیش ساخته بتنی به عنوان یکی از مهم ترین الزامات اجرایی در ساخت و نصب دیوارهای محوطه، نقشی اساسی در تأمین پایداری، دوام و عملکرد سازه ای این نوع دیوارها ایفا می کند. دیوارهای بتنی پیش ساخته به دلیل سرعت اجرا، کیفیت کنترل شده و صرفه جویی اقتصادی، در سال های اخیر به یکی از محبوب ترین گزینه ها در پروژه های عمرانی و صنعتی تبدیل شده اند. با این حال، عملکرد مطلوب این دیوارها تنها در صورتی تضمین می شود که زیرسازی آن ها مطابق با استانداردها و نشریات معتبر کشور طراحی و اجرا گردد.

در نشریات فنی ایران به ویژه دستورالعمل های مرتبط با طراحی دیوارهای محوطه ای بر اهمیت بستر مناسب، کنترل نشست های احتمالی، تأمین مقاومت بستر در برابر بارهای جانبی و رعایت نکات اجرایی در نصب پنل ها تأکید شده است. زیرسازی اصولی علاوه بر تضمین ایمنی و طول عمر، مانع از بروز آسیب هایی نظیر ترک خوردگی، واژگونی یا جابه جایی ناخواسته دیوار در اثر عوامل محیطی و بارهای وارده می شود.

مشخصات فنی دیوارهای آماده براساس ضوابط زیرسازی دیوار پیش ساخته بتنی

رعایت ضوابط زیرسازی دیوار پیش ساخته بتنی در پروژه های محوطه سازی از اهمیت ویژه ای برخوردار است. زیرا پایداری نهایی سازه تا حد زیادی به کیفیت بستر و نحوه اجرای فونداسیون وابسته است. در دیوارهای پیش ساخته ای که با هدف ایجاد حصار و مرزبندی با عملکرد سازه ای حداقلی به کار می روند، توجه به ابعاد و ویژگی های اجزای تشکیل دهنده دیوار نقش مهمی در جلوگیری از نشست، چرخش یا واژگونی آن دارد.

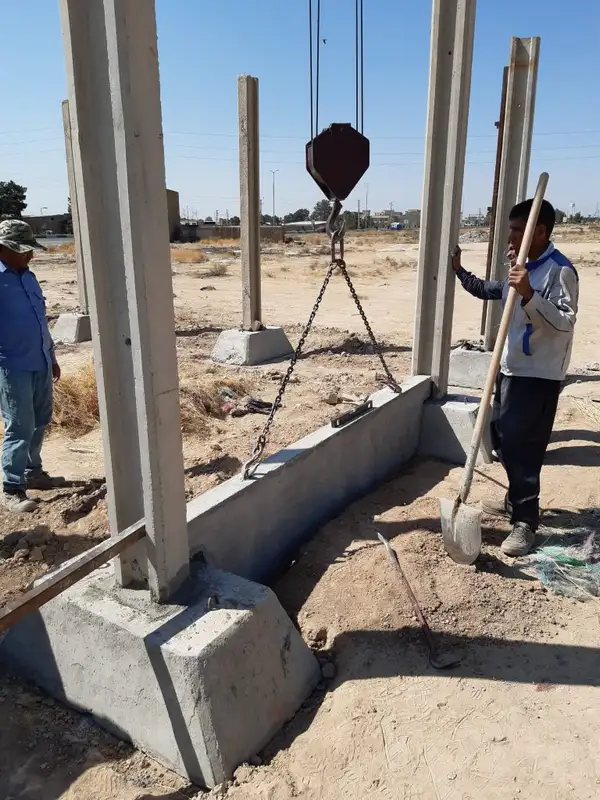

در نمونه حاضر، فونداسیون به صورت یک مخروط ناقص با ابعاد ۱.۵ متر در ۹۰ سانتی متر و ارتفاع ۵۰ سانتی متر طراحی شده که قادر است وزن ستون و پانل ها را به نحو مطلوب به زمین منتقل کند.

شکل هندسی فونداسیون، علاوه بر بهبود توزیع تنش، در مقابل نیروهای جانبی احتمالی نیز عملکرد مناسبی ارائه می دهد. ستون مورد استفاده با طول ۳.۴ متر (که ۴۰ سانتی متر آن در داخل فونداسیون قرار می گیرد) و مقطع مستطیلی همراه با فرورفتگی های ویژه جهت جای گیری پانل ها، نقش اصلی را در انتقال بارهای ثقلی و جانبی محدود به پی ایفا می کند.

استفاده از ملات برای اتصال ستون به فونداسیون، به عنوان روشی رایج در اجرای دیوارهای پیش ساخته غیر باربر، ضمن ساده سازی فرآیند نصب، امکان تنظیم دقیق شاقولی ستون ها را نیز فراهم می سازد. پانل های بتنی با طول ۴ متر، ارتفاع ۱.۵ متر و ضخامت ۱۲ سانتی متر، متناسب با کاربری محوطه ای به گونه ای طراحی شده اند که ضمن ایجاد یک سطح یکپارچه، وزن و بارهای خود را به شکل متعادل به ستون ها منتقل کنند.

مجموعه این مشخصات، هنگامی که مطابق با استانداردهای اجرایی و دستورالعمل های ملی به کار گرفته شوند، موجب افزایش عمر مفید، پایداری و کاهش هزینه های نگهداری دیوارهای پیش ساخته خواهد شد.

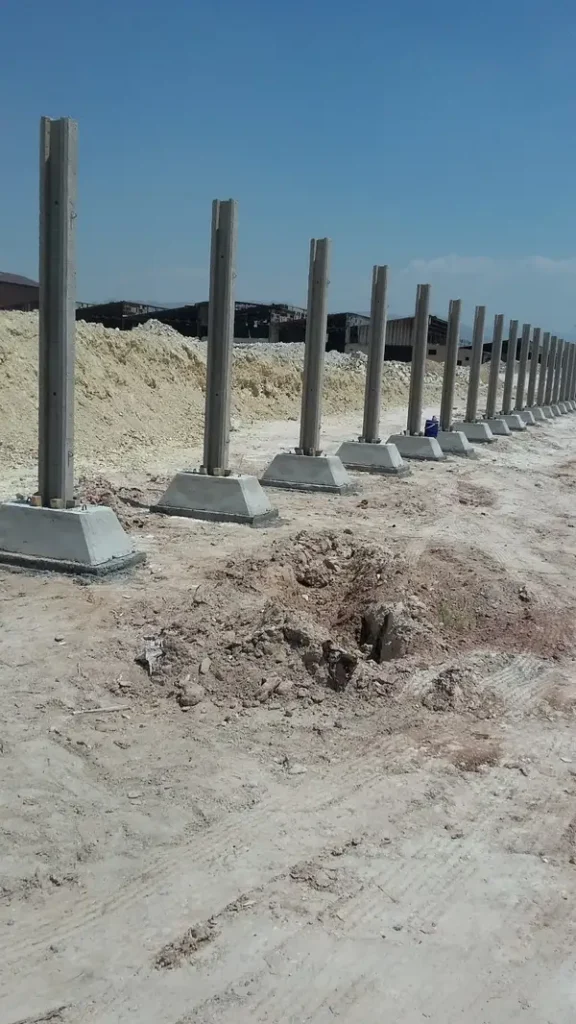

الزامات فونداسیون در ضوابط زیرسازی دیوار پیش ساخته بتنی

در اجرای دیوارهای پیش ساخته بتنی رعایت الزامات مرتبط با فونداسیون براساس نشریه ۵۵ یکی از مهم ترین بخش های تحقق ایمنی و پایداری سازه محسوب می شود. فونداسیون باید قادر باشد مجموعه بارهای قائم ناشی از وزن مرده دیوار و همچنین بارهای جانبی شامل باد و ضربات احتمالی را به صورت یکنواخت به زمین منتقل کند. این امر تنها در صورتی امکانپذیر است که ابعاد پی با توجه به نوع خاک و ویژگی های سازه به درستی انتخاب و اجرا شود.

با توجه به ظرفیت باربری غالب خاک های ایران که معمولا در حدود ۱.۵ تا ۲ کیلوگرم بر سانتی متر مربع قرار دارد، ابعاد فونداسیون ۱.۵ متر با ارتفاع ۰.۵ متر گزینه ای مناسب و قابل اطمینان برای دیوارهای محوطه ای پیش ساخته محسوب می شود. این ابعاد نه تنها توان تحمل بارهای ثقلی را دارند بلکه با افزایش سطح تماس با خاک احتمال نشست ناهمگون را نیز به میزان چشمگیری کاهش می دهند. همچنین شکل هندسی فونداسیون در نمونه مورد نظر که به صورت مخروط ناقص اجرا می شود موجب بهبود عملکرد در برابر نیروهای جانبی و افزایش پایداری کلی سامانه دیوار می گردد.

رعایت این ضوابط، مطابق با دستورالعمل های نشریه ۵۵ تضمین می کند که فونداسیون بتواند به عنوان یک بستر مطمئن، عملکرد صحیح و دائمی دیوار پیش ساخته را فراهم سازد و مشکلات اجرایی و سازه ای محتمل در آینده را به حداقل برساند.

آرماتورگذاری پیشنهادی فونداسیون در دیوارهای پیش ساخته بتنی

رعایت ضوابط زیرسازی دیوار پیش ساخته بتنی در مرحله آرماتورگذاری فونداسیون از مهم ترین اقداماتی است که می تواند پایداری، دوام و عملکرد صحیح دیوار را تضمین کند. آرماتورگذاری صحیح نه تنها موجب افزایش ظرفیت خمشی و برشی پی می شود بلکه از ترک های ناشی از خمش، جمع شدگی یا نشست های احتمالی جلوگیری می کند و نقش موثری در انتقال مطمئن بارهای ستون به بستر خاک دارد.

در این بخش، مطابق با آرماتورگذاری پیشنهادی، مش پایین فونداسیون با میلگردهای قطر ۱۲ میلی متر و با فواصل ۲۰ سانتی متر در هر دو جهت در نظر گرفته می شود. روشی که برای فونداسیون های کم عمق دیوارهای محوطه ای بسیار رایج و ایمن تلقی می شود. همچنین بر اساس الزامات نشریه ۳۲۷، وجود حداقل ۴ سانتی متر پوشش بتن بر روی شبکه آرماتور ضروری است تا علاوه بر محافظت از میلگرد در برابر خوردگی و عوامل محیطی، دوام و طول عمر فونداسیون نیز تضمین گردد.

با استناد به مبانی ساده شده ژئوتکنیکی و نشریه ۳۲۷، رابطه ی اساسی q = P / A ملاک کنترل ظرفیت باربری مجاز خاک خواهد بود. به گونه ای که در آن q ظرفیت باربری مجاز، P مجموع وزن دیوار و سربارهای احتمالی و A مساحت کف فونداسیون است. این بررسی تضمین می کند که تنش وارد بر خاک بیش از حد مجاز نشده و نشست های ناخواسته رخ ندهد.

همچنین می توان رفتار فونداسیون را به صورت یک دال مستطیلی یک طرفه تحت بار متمرکز ستون مدل سازی کرد تا ابعاد، آرماتورگذاری و ضخامت فونداسیون با دقت بیشتری ارزیابی شود. این روش، یکی از رویکردهای توصیه شده برای فونداسیون های باربر سبک در دیوارهای محوطه ای پیش ساخته است و امکان تحلیل بهینه تر وضعیت خمش و برش را فراهم می سازد.

ملاحظات سازه ای ستون در دیوارهای پیش ساخته بتنی

در راستای رعایت ضوابط زیرسازی دیوار پیش ساخته بتنی ، ستون به عنوان اصلی ترین عضو قائم در این سیستم سازه ای نقش تعیین کننده ای در پایداری و انتقال بارهای وارده بر عهده دارد. ستون ها باید علاوه بر تحمل وزن پنل ها قادر باشند بارهای جانبی نظیر باد یا فشارهای اتفاقی را نیز با اطمینان کامل به فونداسیون منتقل کنند. نشریه ۳۲۷ برای عملکرد صحیح ستون ها مجموعه ای از الزامات سازه ای مطرح می کند که توجه به آنها برای حفظ ایمنی و دوام دیوار ضروری است.

ستون ها با مقطع مربعی (۲۵*۲۵ یا ۳۰*۳۰ سانتیمتر) در دیوارهای محوطه ای رایج هستند و در صورتی که مهار جانبی کافی فراهم شود می توانند طول موثر ۳ متری ستون را بدون نگرانی از کمانش تحمل کنند.

قفل شدن پنل ها بین ستون ها یکی از مهم ترین عوامل ایجاد مهار جانبی است. زیرا این درگیری سبب کاهش طول آزاد ستون و افزایش مقاومت آن در برابر کمانش می شود.

از آنجا که بارهای وارد بر ستون عمدتاً ناشی از وزن پنل ها و مقدار محدودی بار جانبی است، انتخاب مقطع مناسب در کنار نسبت طول به عرض کنترل شده، عملکرد سازه ای مطلوبی را تضمین می کند.

اصول و ضوابط آرماتورگذاری ستون ها

آرماتورگذاری ستون در دیوارهای پیش ساخته بتنی یکی از مهم ترین مراحل تضمین مقاومت و پایداری عضو قائم در برابر نیروهای وارده است. در این سیستم، ستون نقش انتقال بارهای ثقلی ناشی از وزن پنل ها و همچنین بارهای جانبی محدود را بر عهده دارد و به همین دلیل، انتخاب تعداد، قطر و آرایش میلگردها باید با دقت و بر اساس اصول آیین نامه ای انجام شود.

در این بخش، استفاده از چهار میلگرد طولی با قطر ۱۴ میلی متر به عنوان آرماتور اصلی، پاسخگوی نیازهای باربری ستون در دیوارهای محوطه ای با عملکرد غیر باربر محسوب می شود. این آرایش، علاوه بر ایجاد ظرفیت مناسب خمشی و فشاری، رفتار ستون را در برابر کمانش نیز بهبود می بخشد. خاموت گذاری با میلگرد قطر ۸ میلی متر و در فواصل ۱۵ تا ۲۰ سانتی متر نیز نقش کلیدی در مهار جانبی میلگردهای طولی، جلوگیری از تورق بتن و افزایش مقاومت برشی ستون دارد.

یکی از نکات مهم در اجرای ستون، رعایت پوشش بتن حداقل ۲.۵ سانتی متر است که مطابق الزامات دوام سازه ای، از آرماتورها در برابر خوردگی، رطوبت و عوامل محیطی محافظت کرده و طول عمر عضو را افزایش می دهد. همچنین کنترل پدیده کمانش ستون بر اساس طول آزاد ۳ متر، از ضروریات است تا رفتار سازه ای ستون تحت بارهای جانبی احتمالی مطابق با محدوده مجاز آیین نامه باقی بماند.

رعایت این مجموعه ضوابط، سبب عملکرد ایمن و پایدار ستون در دیوارهای پیش ساخته شده و به صورت مستقیم بر کیفیت و دوام سازه نهایی تأثیرگذار خواهد بود.

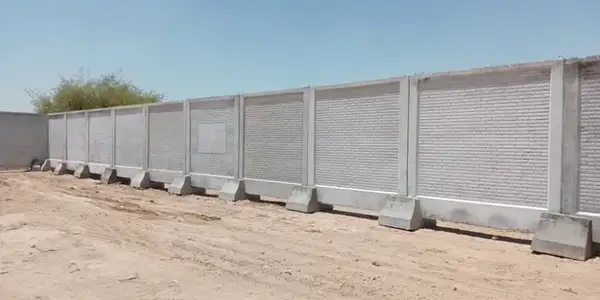

طراحی و اجرای پنل بتنی

پنل بتنی یکی از مهم ترین بخش های دیوار پیش ساخته است. چون دقیقاً همان قطعه ای است که بین دو ستون قرار می گیرد و ظاهر اصلی دیوار را می سازد. این پنل ها با طول ۴ متر و ضخامت ۱۲ سانتی متر معمولاً در کارخانه ساخته می شوند و هنگام نصب، روی شیارهای تعبیه شده در ستون ها قرار می گیرند. به همین دلیل باید مقاومت کافی داشته باشند تا در برابر وزن خود و نیروهای جانبی مثل باد یا ضربه های احتمالی دچار ترک خوردگی یا شکست نشوند.

طبق نشریه ۳۲۷، این پنل ها باید از نظر خمش و ترک خوردگی بررسی شوند. یعنی باید مطمئن شویم که هنگام قرار گرفتن در دهانه بین دو ستون، خمیدگی بیش از حد یا ترک های غیرمجاز ایجاد نمی کنند. کیفیت بتن، نوع آرماتورهای قرار گرفته داخل پنل و حتی نحوه تولید آنها در کارخانه همگی در این موضوع نقش مهمی دارند.

در کنار این موارد، دقت در نصب نیز اهمیت زیادی دارد. اگر پنل دقیقاً در جای درست خود بین ستون ها قرار نگیرد یا لبه های آن به خوبی مهار نشود، ممکن است تمرکز تنش در نقاط خاص به وجود بیاید و این موضوع به مرور باعث آسیب شود. زمانی می توانیم انتظار یک دیوار بادوام و ایمن داشته باشیم که پنل ها به خوبی ساخته شده باشند، مقاومت کافی داشته باشند و با دقت و کیفیت مناسب نصب شوند.

ضوابط زیرسازی دیوار پیش ساخته و نکات مهم براساس نشریه ها

یکی از مهم ترین نکاتی که در اجرای پنل های بتنی پیش ساخته باید به آن توجه شود، کیفیت بتن مورد استفاده است. طبق الزامات نشریه ۳۲۷، بتن این قطعات باید حداقل دارای مقاومت C25 باشد تا بتواند در برابر خمش، ضربه و شرایط محیطی دوام کافی داشته باشد. مقاومت مناسب بتن نه تنها باعث افزایش طول عمر پنل می شود بلکه احتمال ایجاد ترک های ناخواسته یا شکست های زودهنگام را نیز کاهش می دهد.

علاوه بر کیفیت بتن، نحوه حمل و نصب پنل ها نیز اهمیت زیادی دارد. چون این قطعات نسبتاً بزرگ و سنگین هستند، کوچک ترین خطا در جابه جایی آنها ممکن است باعث آسیب به پنل یا ایجاد ترک های اولیه شود؛ ترک هایی که بعدها می توانند گسترش یافته و عملکرد دیوار را تحت تأثیر قرار دهند. به همین دلیل، نشریه ۵۵ تأکید می کند که هنگام حمل و نقل، باید از تسمه ها یا قلاب های مخصوص استفاده شود تا پنل به طور کامل مهار شده و نیروی اضافی به بخش های حساس آن وارد نشود.

رعایت این موارد ساده اما مهم کمک می کند تا پنل ها سالم به محل نصب برسند و عمر مفید دیوار پیش ساخته افزایش یابد. در واقع، کیفیت بتن و دقت در حمل و نقل دو عامل کلیدی هستند که اگر نادیده گرفته شوند، حتی بهترین طراحی ها هم نمی توانند عملکرد مطلوب دیوار را تضمین کنند.

خرید دیوارهای پیش ساخته بتنی بر اساس ضوابط و اصول زیرسازی

در مجموع اجرای دیوار بتنی پیش ساخته محوطه ای زمانی نتیجه ایمن، بادوام و پایدار خواهد داشت که در ضوابط زیرسازی دیوار پیش ساخته بتنی به طور کامل رعایت شود. توجه به الزامات نشریه ۵۵ و ۳۲۷ در بخش هایی مانند فونداسیون، ستون و پنل نقش مهمی در پیشگیری از نشست، ترک خوردگی و ضعف عملکرد در برابر بارهای جانبی دارد. زیرسازی اصولی، استفاده از بتن با مقاومت کافی، آرماتورگذاری درست و نصب دقیق پنل ها، مجموعه از عوامل کلیدی هستند که کیفیت نهایی دیوار را تضمین می کنند.

در این میان، مجموعه عمران مدرن با تجربه گسترده در تولید، تامین و ارائه خدمات نصب دیوارهای پیش ساخته بتنی، امکان اجرای این سیستم را با استانداردهای فنی معتبر فراهم می سازد. استفاده از محصولات این مجموعه، علاوه بر تسهیل فرآیند اجرا، اطمینان بیشتری از کیفیت و دوام دیوار در اختیار کارفرمایان قرار می دهد.
