وال پست منقطع چیست

در پروژه های ساختمانی، به ویژه در سازه های بتنی و فولادی، یکی از اجزای مهم برای مهار دیوارهای غیر سازه ای، وال پست است. اما در سال های اخیر، اجرای وال پست منقطع به عنوان روشی بهینه و منطبق بر ضوابط جدید طراحی لرزه ای مورد توجه مهندسین و مجریان ساختمانی قرار گرفته است. در ادامه به صورت کامل بررسی می کنیم که وال پست منقطع چیست ، چه تفاوتی با وال پست سنتی دارد و دلیل اهمیت استفاده از آن در برابر زلزله چیست. برای خرید انواع وال پست در حجم موردنیاز، می توانید از طریق شماره زیر با واحد فروش عمران مدرن در تماس باشید.

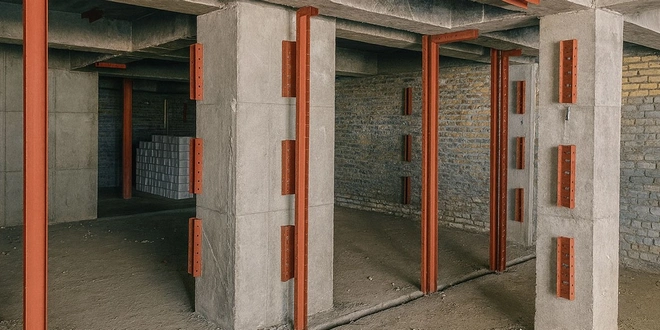

وال پست منقطع یکی از روش های اجرای وال پست است که در آن پیوستگی المان فولادی در بخش های مشخصی قطع می شود تا دیوار به صورت کاملاً صلب درگیر قاب سازه نشود. این نوع وال پست در مقایسه با وال پست پیوسته به گونه ای طراحی می شود که تنش های ناشی از انبساط و انقباض مصالح، تغییرات دمایی و همچنین لرزش ها و ارتعاشات به طور موثر تری کنترل شوند و احتمال ترک خوردگی یا تخریب دیوار کاهش یابد.

قیمت وال پست منقطع

در سال ۱۴۰۵ قیمت وال پست منقطع به ازای هر کیلوگرم از ۱۱۳,۰۰۰ تا ۲۵۶,۰۰۰ تومان متغیر است. این بازه قیمت تحت تأثیر مجموعه ای از عوامل فنی و اجرایی قرار دارد که مهم ترین آن ها نوع و ضخامت ورق فولادی، ابعاد ناودانی یا پروفیل مصرفی، میزان پوشش گالوانیزه و کیفیت ساخت است. هرچه ضخامت ورق و ابعاد مقطع بیشتر باشد، وزن فولاد افزایش یافته و در نتیجه قیمت تمام شده بالاتر خواهد بود. علاوه بر این، نوسانات قیمت فولاد در بازار، هزینه گالوانیزاسیون، فرآیند تولید (برش، خمکاری و سوراخ کاری)، هزینه حمل و نقل و حجم سفارش پروژه نیز بر قیمت نهایی اثرگذار هستند. جهت استعلام قیمت وال پست و ثبت سفارش در حجم مورد نیاز پروژه، هم اکنون با کارشناسان عمران مدرن تماس بگیرید و از مشاوره تخصصی در خصوص نکات اجرایی وال پست نیز بهره مند شوید.

هدف اصلی از اجرای وال پست منقطع چیست

دلیل اجرای وال پست منقطع، کنترل رفتار دیوارهای غیر سازه ای در برابر نیروهای جانبی به ویژه زلزله و جلوگیری از انتقال مستقیم تغییر مکان قاب سازه به دیوار است. در این روش، دیوار به صورت صلب به ستون و تیر متصل نمی شود؛ بلکه با ایجاد درز انقطاع و استفاده از اتصالات انعطاف پذیر، امکان جابجایی نسبی بین اسکلت و دیوار فراهم می شود. این موضوع باعث کاهش ترک های قطری، جلوگیری از کمانش و ریزش دیوار و در نهایت افزایش ایمنی ساکنان می شود. به بیان ساده، هدف از اجرای وال پست منقطع، حفظ یکپارچگی دیوار بدون درگیر کردن آن با تغییر شکل های لرزه ای سازه اصلی است. اهمیت اجرای وال پست منقطع در زلزله به نقش آن در کاهش خسارات جانی و مالی ناشی از تخریب دیوارهای غیر سازه ای بر می گردد.

در بسیاری از زمین لرزه ها مانند زلزله بم و زلزله سرپل ذهاب مشاهده شد که حتی در ساختمان هایی که اسکلت اصلی فرو نریخته بود، ریزش دیوارهای پیرامونی و داخلی خسارات جدی ایجاد کرده است. هنگام وقوع زلزله، قاب سازه دچار تغییر مکان جانبی می شود و اگر دیوار به صورت صلب به آن متصل باشد، این تغییر مکان مستقیماً به دیوار منتقل شده و منجر به ترک های قطری، کمانش و در نهایت تخریب آن می شود. اجرای وال پست منقطع با ایجاد اتصال غیر صلب و درز انقطاع، اجازه می دهد دیوار مستقل از قاب رفتار کند و تغییر شکل نسبی را بدون شکست تحمل نماید؛ در نتیجه ایمنی ساکنان افزایش یافته و عملکرد لرزه ای ساختمان به شکل قابل توجهی بهبود می یابد.

مقایسه وال پست منقطع با وال پست سنتی

تفاوت وال پست منقطع با وال پست سنتی در نحوه اتصال دیوار به قاب سازه و نوع رفتار آن ها در برابر نیروهای جانبی است. در روش سنتی، وال پست به صورت کاملاً صلب به تیر و ستون متصل می شود و دیوار عملاً با اسکلت درگیر می شود؛ در نتیجه هنگام زلزله، تغییر مکان قاب مستقیماً به دیوار منتقل شده و باعث ایجاد ترک های قطری یا حتی تخریب دیوار می شود. اما در وال پست منقطع، اتصال به صورت انعطاف یا لغزشی (کشویی) اجرا می شود و بین دیوار و ستون درز انقطاع در نظر گرفته می شود. با این روش اتصال، دیوار می تواند تغییر مکان نسبی سازه را بدون شکست تحمل کند و عملکرد لرزه ای بهتری داشته باشد. در جدول زیر به مقایسه وال پست منقطع و وال پست سنتی می پردازیم تا درک بهتری از انواع وال پست داشته باشید.

معیار مقایسه	وال پست سنتی	وال پست منقطع
نوع اتصال به سازه	اتصال صلب و مستقیم به تیر و ستون	اتصال غیر صلب و دارای درز انقطاع
رفتار در زلزله	انتقال مستقیم تغییر مکان به دیوار	امکان تغییر مکان نسبی بدون تخریب
احتمال ترک خوردگی	بالا	بسیار کمتر
ایمنی دیوار غیر سازه ای	پایین‌تر	بالاتر
تطابق با ضوابط جدید	در بسیاری موارد منطبق نیست	منطبق با ضوابط جدید لرزه ای
هزینه اجرایی	معمولاً کمتر	کمی بیشتر اما ایمن

اجزای تشکیل دهنده وال پست منقطع چیست

استفاده از وال پست نیازمند رعایت قوانین مشخصی است تا دیوار در هنگام زلزله به صورت یکپارچه رفتار کند و دچار ریزش نشود. یک سیستم والپست منقطع شامل موارد زیر است:

1. پروفیل فولادی (نبشی، ناودانی): عضو اصلی مهار دیوار است که در لبه های قائم یا افقی دیوار نصب می شود و وظیفه هدایت و کنترل حرکت دیوار را بر عهده دارد. این پروفیل ها به گونه ای انتخاب می شوند که مقاومت کافی داشته باشند اما اتصال آن ها به سازه صلب نباشد.
2. پلیت اتصال به کف و سقف: صفحات فولادی که برای اتصال وال پست به تیر یا دال بتنی استفاده می شوند. در اجرای منقطع، این اتصال معمولاً به صورت کنترل شده طراحی می شود تا امکان حرکت نسبی فراهم باشد.
3. اتصالات پیچی یا جوشی کنترل شده: نوع اتصال در وال پست منقطع اهمیت زیادی دارد. در برخی جزئیات اجرایی، از پیچ یا جوش به صورت محدود استفاده می شود تا رفتار اتصال نیمه گیردار یا کشویی باشد و تنش مستقیم به دیوار منتقل نشود.
4. درز انقطاع جانبی بین دیوار و ستون: فاصله ای مشخص که بین انتهای دیوار و ستون در نظر گرفته می شود تا هنگام تغییر مکان جانبی سازه در زلزله، دیوار تحت فشار مستقیم قرار نگیرد.
5. مصالح تراکم پذیر (مانند فوم پلی اتیلن): در فضای درز انقطاع قرار می گیرند تا فاصله پر شود و امکان حرکت نسبی حفظ گردد؛ این مصالح از ترک خوردگی لبه دیوار جلوگیری می کنند.
6. میلگرد بستر در رج های دیوارچینی: برای افزایش یکپارچگی دیوار و توزیع تنش ها در طول دیوار استفاده می شود و عملکرد دیوار در برابر نیروهای جانبی بهبود می یابد.
7. وال پست افقی: در دیوارهای با طول یا ارتفاع زیاد استفاده می شود تا از کمانش خارج از صفحه جلوگیری کرده و پایداری دیوار را افزایش دهد.

استانداردها و نکات مهم در تولید وال پست منقطع

ابعاد ناودانی منقطع بر اساس ضخامت دیوار، نوع مصالح و میزان بارگذاری سازه تعیین می شود؛ اما به طور معمول ناودانی منقطع در ابعاد زیر ساخته می شود:

• طول جان: ۲۰، ۳۰ یا ۴۰ سانتی متر
• عرض جان: ۱۰.۵، ۱۵.۵ یا ۲۰.۵ سانتی متر
• ارتفاع بال: ۶ یا ۷ سانتی متر
• ضخامت ورق: حدود ۲ میلی متر

فاصله ناودانی های منقطع یکی از عوامل مؤثر در عملکرد صحیح وال پست است و بر اساس ضخامت دیوار، نوع مصالح و ارتفاع ساختمان تعیین می شود؛ این فاصله نباید از مقادیر مجاز آیین نامه ای تجاوز کند. همچنین وزن ناودانی منقطع به ابعاد و جنس آن وابسته است و با افزایش ابعاد، وزن آن نیز بیشتر می شود. برای مشاهده مشخصات انواع وال پست بر روی لینک زیر کلیک نمایید.

ناودانی های منقطع باید مطابق استانداردهای ملی ایران و استانداردهای بین المللی مانند ASTM و ISO تولید شوند. معمولاً از ورق فولادی گالوانیزه با کیفیت بالا در ساخت ناودانی استفاده می شود تا در برابر خوردگی مقاوم باشد. فرآیند تولید شامل برش، خمکاری، سوراخ کاری و گالوانیزه کردن است و در تمام مراحل باید کنترل کیفیت دقیق انجام شود تا محصول نهایی از نظر فنی و ایمنی، به ویژه در مناطق لرزه خیز، عملکرد قابل قبولی داشته باشد.

نکات مهم در خرید وال پست منقطع چیست

در پاسخ به این سؤال که وال پست منقطع چیست می توان گفت روشی نوین و مهندسی شده برای مهار دیوارهای غیر سازه ای است که با ایجاد اتصال غیر صلب بین دیوار و قاب سازه، از تخریب دیوار در هنگام زلزله جلوگیری می کند. با توجه به لرزه خیز بودن ایران و تجربه خسارات گسترده در زلزله های گذشته، اجرای صحیح وال پست منقطع دیگر یک انتخاب نیست؛ بلکه یک ضرورت فنی و ایمنی در ساخت و ساز محسوب می شود. برای اجرای اصولی وال پست منقطع باید به موارد زیر توجه شود:

• فاصله مناسب بین انتهای دیوار و ستون رعایت شود.
• اتصال به سقف به صورت لغزشی (کشویی) اجرا شود تا امکان حرکت عمودی وجود داشته باشد.
• از فوم یا مصالح تراکم پذیر در درز انقطاع استفاده شود.
• جزئیات مطابق نقشه محاسباتی اجرا گردد.
• نظارت مهندس ناظر در تمام مراحل انجام شود.

با رعایت این نکات وال پست منقطع عملکرد واقعی خود را در برابر زلزله نشان داده و از خسارات احتمالی جلوگیری می شود.

خرید وال پست منقطع استاندارد از عمران مدرن

برای خرید وال پست منقطع استاندارد، انتخاب فروشنده ای معتبر که محصولات آن مطابق ضوابط فنی و آیین نامه ای باشد، اهمیت زیادی دارد. مجموعه عمران مدرن به عنوان یکی از مراجع فعال در حوزه مصالح و تجهیزات ساختمانی، امکان تأمین وال پست منقطع با ورق فولادی باکیفیت، پوشش گالوانیزه مناسب و ابعاد سفارشی متناسب با نیاز پروژه را فراهم کرده است. ارائه مشاوره فنی پیش از خرید، امکان استعلام قیمت به روز و تضمین کیفیت تولید از جمله مزایایی است که باعث می شود کارفرمایان و مجریان با اطمینان بیشتری نسبت به تأمین این مصالح از مجموعه عمران مدرن اقدام کنند. جهت دریافت مشاوره تخصصی، استعلام قیمت و ثبت سفارش با کارشناسان عمران مدرن تماس بگیرید و از امتیازات این مجموعه مانند ارسال رایگان به سراسر کشور بهره مند شوید.
