فلنج گلودار استیل چیست؟ مشخصات فنی، کاربردها و راهنمای خرید کامل

معرفی فلنج گلودار استیل

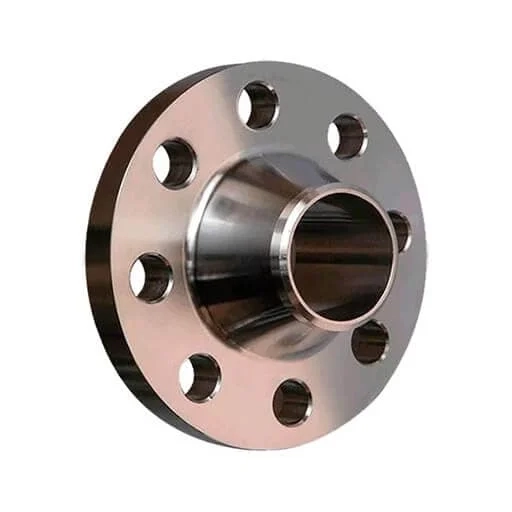

فلنج گلودار استیل (Weld Neck Flange) یکی از انواع فلنج های پرکاربرد در سیستم های لوله کشی صنعتی است که به دلیل داشتن گردن مخروطی و اتصال جوشی مقاوم، برای تحمل فشارهای بالا و شرایط سخت کاری مناسب است. این فلنج ها معمولا در صنایع نفت، گاز، پتروشیمی، نیروگاه ها و صنایع غذایی استفاده می شوند و به دلیل دوام و ایمنی بالا، گزینه محبوبی برای اتصالات فشار قوی هستند.

ساختار و عملکرد فلنج گلودار استیل

فلنج گلودار دارای گردن مخروطی شکلی است که به تدریج از ضخامت فلنج به قطر داخلی لوله کاهش می‌یابد. این طراحی خاص موجب توزیع یکنواخت تنش های مکانیکی در محل اتصال می شود و احتمال شکستگی یا نشتی را به حداقل می رساند. گردن فلنج با جوشکاری نفوذی (Butt Weld) به لوله متصل می شود که اتصال بسیار محکم و بادوامی ایجاد می کند.

مشخصات فنی فلنج گلودار استیل

مشخصه	توضیحات
استاندارد ساخت	ASME B16.5, ANSI, DIN, JIS
جنس فلنج	استیل ضدزنگ 304، 316، 321، 310 و دیگر آلیاژهای استیل
کلاس فشار	150، 300، 400، 600، 900، 1500، 2500 (بسته به استاندارد)
سایز	از ½ اینچ تا 60 اینچ و بالاتر
نوع سطح اتصال	Raised Face (RF)، Flat Face (FF)، Ring Type Joint (RTJ)
وزن	بستگی به سایز و کلاس فشار دارد

انواع فلنج گلودار استیل بر اساس آلیاژ

1. فلنج گلودار استیل 304

پرکاربردترین نوع، دارای مقاومت خوب در برابر خوردگی و دماهای بالا تا 870 درجه سانتی‌گراد. مناسب اکثر کاربردهای عمومی صنعتی.

2. فلنج گلودار استیل 316

دارای مولیبدن، که مقاومت خوردگی به خصوص در محیط های اسیدی، دریایی و نمکی را افزایش می دهد. مناسب صنایع شیمیایی، دریایی و غذایی.

3. فلنج گلودار استیل 321

مقاوم در برابر حرارت بسیار بالا، مناسب کاربردهای با دمای بالاتر از 870 درجه سانتی‌گراد.

کاربردهای فلنج گلودار استیل

• صنایع نفت و گاز: خطوط لوله انتقال نفت خام، گاز طبیعی و پتروشیمی
• نیروگاه ها: سیستم های بخار و آب گرم با فشار و دمای بالا
• صنایع شیمیایی: تانک ها و خطوط فرآیندی حساس به خوردگی
• صنایع غذایی و دارویی: خطوط انتقال مواد با رعایت بهداشت و خوردگی کم
• تاسیسات ساختمانی: سیستم های تهویه، آتش نشانی و آب رسانی

استانداردها و کلاس های فشار فلنج گلودار استیل

فلنج های گلودار طبق استانداردهای مختلفی تولید می شوند که مهم ترین آن ها ASME B16.5 است. این استاندارد، کلاس های فشار مختلفی را تعریف می کند که عبارتند از:

کلاس فشار	فشار کاری (psi) حدودی	دمای کاری (°C) حدودی
150	285	تا 425
300	740	تا 450
600	1480	تا 500
900	2220	تا 525
1500	3705	تا 565
2500	6170	تا 600

انتخاب کلاس مناسب فلنج بر اساس شرایط عملیاتی خط لوله از جمله فشار و دما انجام می شود.

مزایای فلنج گلودار استیل نسبت به دیگر انواع فلنج

ویژگی	فلنج گلودار	فلنج اسلیپان	فلنج دنده ای
نوع اتصال	جوش نفوذی (Butt Weld)	جوش لب به لب (Socket Weld)	اتصال رزوه ای (Threaded)
مقاومت در برابر فشار	بسیار بالا	متوسط	پایین
مقاومت در برابر خوردگی	بالا (بسته به جنس)	متوسط	کم
مناسب برای خطوط فشار قوی	بله	کمتر	خیر
هزینه ساخت و نصب	بیشتر	کمتر	کمتر

راهنمای انتخاب فلنج گلودار استیل

نکات مهم در انتخاب فلنج گلودار:

• جنس فلنج: بر اساس محیط کاری (معمولاً 304 یا 316) انتخاب شود.
• کلاس فشار: مطابق با حداکثر فشار سیستم انتخاب شود.
• سایز فلنج: باید دقیقاً با قطر لوله همخوانی داشته باشد.
• نوع سطح فلنج: بسته به نیاز (RF معمولی، RTJ برای فشارهای خیلی بالا).
• استاندارد و گواهی کیفیت: از فلنج های دارای گواهی نامه معتبر استفاده کنید.

عوامل مؤثر بر قیمت فلنج گلودار استیل

• جنس آلیاژ: استیل 316 به‌دلیل وجود مولیبدن قیمت بیشتری نسبت به 304 دارد.
• سایز فلنج: هرچه سایز بزرگتر باشد، قیمت افزایش می‌یابد.
• کلاس فشار: کلاس های بالاتر نیاز به ضخامت بیشتر و متریال بیشتر دارند.
• برند تولیدکننده: برندهای معتبر قیمت بالاتری دارند اما کیفیت تضمین شده است.
• نرخ جهانی فولاد و نوسانات بازار: قیمت مواد اولیه به طور مستقیم بر قیمت نهایی تاثیر دارد.
• خدمات جانبی: برش، پرداخت سطح، حمل و نقل و مالیات ها نیز هزینه ساز هستند.

سوالات پرتکرار کاربران درباره فلنج گلودار استیل

۱. فلنج گلودار استیل چیست و چه کاربردی دارد؟
فلنج گلودار استیل نوعی فلنج است که با داشتن گردن مخروطی و اتصال جوشی نفوذی به لوله، فشارهای بالا و شرایط سخت کاری را تحمل می کند. عمدتاً در صنایع نفت، گاز، پتروشیمی، نیروگاه و صنایع غذایی استفاده می شود.

۲. چه تفاوتی بین فلنج گلودار و فلنج اسلیپان وجود دارد؟
فلنج گلودار با جوشکاری نفوذی به لوله متصل می شود و برای فشارهای بالا مناسب است، اما فلنج اسلیپان به صورت لب به لب جوش می خورد و معمولاً برای فشارهای کمتر استفاده می شود.

۳. فلنج گلودار استیل 304 با 316 چه تفاوت هایی دارد؟
استیل 316 دارای مولیبدن است که مقاومت خوردگی به ویژه در محیط های دریایی و اسیدی را افزایش می دهد. استیل 304 برای کاربردهای عمومی با مقاومت خوردگی متوسط مناسب است.

۴. فلنج گلودار را چگونه انتخاب کنیم؟
انتخاب فلنج گلودار باید بر اساس فشار کاری سیستم، دمای محیط، نوع سیال، جنس لوله و سایز لوله صورت گیرد. همچنین استاندارد و کلاس فلنج باید مطابق با شرایط پروژه باشد.

۵. آیا فلنج گلودار برای خطوط انتقال گاز مناسب است؟
بله، به ویژه فلنج‌های استیل گرید 316 برای خطوط گاز تحت فشار بالا کاربرد زیادی دارند.

۶. چطور از کیفیت فلنج گلودار مطمئن شویم؟
از فروشنده معتبر خرید کنید، مطمئن شوید فلنج دارای گواهی تست کیفیت و استانداردهای بین‌المللی مانند ASME یا DIN باشد.

۷. آیا فلنج گلودار برای مصارف غذایی و دارویی مناسب است؟
بله، فلنج های ساخته شده از استیل 316 برای صنایع غذایی و دارویی به دلیل مقاومت بالا در برابر خوردگی و شرایط بهداشتی مناسب هستند.

۸. تفاوت فلنج گلودار با فلنج دنده ای چیست؟
فلنج دنده ای بدون نیاز به جوشکاری نصب می شود ولی برای فشارهای پایین مناسب است. فلنج گلودار با جوشکاری محکم شده و برای فشارهای بالا استفاده می شود.

۹. چگونه فلنج گلودار را نصب کنیم؟
فلنج باید با لوله به روش جوشکاری نفوذی متصل شود و پس از آن فلنج مقابل با پیچ و مهره بسته می شود. نصب باید توسط تکنسین های متخصص انجام شود.

۱۰. عوامل موثر بر قیمت فلنج گلودار چیست؟
جنس آلیاژ، سایز و ضخامت، کلاس فشار، برند تولیدکننده، استاندارد.

جمع بندی و پیشنهاد خرید

فلنج گلودار استیل به عنوان یکی از مطمئن ترین و مقاوم ترین اتصالات در خطوط لوله صنعتی شناخته می شود که به دلیل طراحی خاص گردن مخروطی و جوشکاری محکم، برای تحمل فشارها و دماهای بالا بسیار مناسب است.

برای خرید فلنج گلودار اصل، با کیفیت و قیمت مناسب، گروه صنعتی استیل‌ سرا با تنوع بالای محصولات، گواهی کیفیت و مشاوره تخصصی در خدمت شماست.
