معرفی کالا

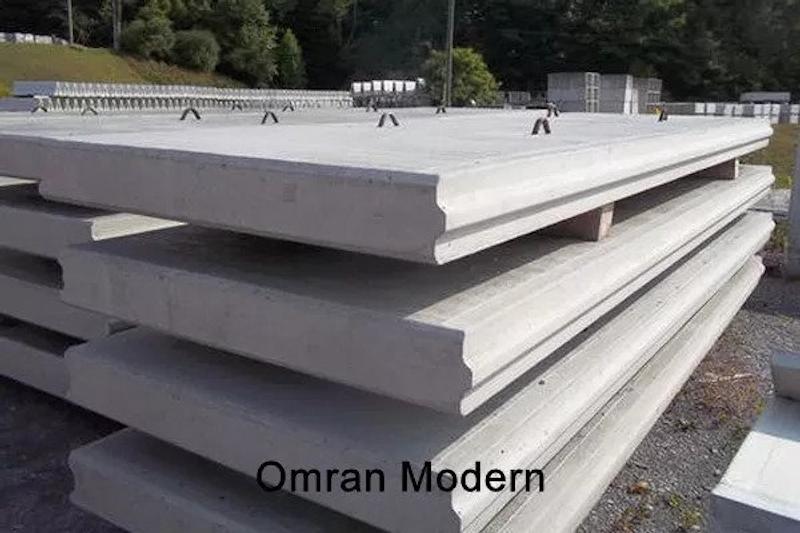

سنگدال

نوعی سقف متشکل از بتن و فولاد سنگدال یا دال بتنی نام دارد. این سقف به صورت یکپارچه بر روی سازه ها قرار می گیرد. از این نوع محصول در سقف عرشه انواع پل ها استفاده می شود. این نوع سازه به دلیل زیبایی در طراحی می تواند گزینه ی بهتری نسبت به پل های آهنی باشد. سنگدال ها همچنین به دلیل طراحی خاصی که دارند امکان سرقت آن ها وجود ندارد.

سنگدال چیست ؟

سنگدال یا دال بتنی نوعی سقف است که بصورت یک پارچه از بتن و فولاد تشکیل شده است. این محصول جزوی از قطعات پیش ساخته بتنی می باشد. از دال بتنی  در ساخت انواع سازه با کاربرد متفاوت و ساخت عرشه انواع پل ها استفاده می شود در ضمن دال بتنی جایگزین مناسبی برای پل های آهنی، که این قطعات پیش ساخته بتنی هم از نظر ظاهری زیباتر هستند و همچنین سرقت آن امکان پذیر نیست.

سنگدال بتنی

سنگدال های تولید شده در ایران (در دو نوع ترافیکی و غیر ترافیکی) طراحی منحصر به فردی داشته و نوع ترافیکی آن بر اساس بارگذاری نشریه ۱۳۹ سازمان مدیریت و برنامه ریزی کشور برای بار کامیون ۴۰ تنی و بار تانک ۷۰ تنی طراحی شده است.

بار محور طراحی شده در این سنگ دال ها ۱۴ تن و بار چرخ ۷ تن با ضریب اطمینان %۷۶ می باشد. کابل های فولادی بکار رفته در سنگ دال ها با مشخصه ۱۳۵.۶۸۹۶ مطابقت داشته و استقامت کششی کابل ها ۱۷۷kg/mm^۲ و وزن مخصوص بتن مصرفی ۲۳۵۰kg/m^۳ و مقاومت فشاری بتن در لحظه انتقال ۶۰۰kg/cm^۲ می باشد.

در طراحی سبد آرماتور این دال بتنی  ها تمام ملاحظات جهت استفاده بهینه از حداقل آرماتور لازم جهت تحمل بار بیشتر لحاظ شده است.

موارد استفاده از دال بتنی چیست؟

سنگدال بتنی بیشتر در مکان سازه تولید و مورد مصرف قرار می گیرد از دال بتنی با ضخامت زیاد در سقف طبقه ها و با ضخامت کم برای سنگفرش سازه استفاده می شود.

دال بتنی  در ساخت سازه ها بسیار کاربردی است. این دال ها به صورت های مختلف برای کارهای متفاوت در سازه تولید می شود. از نوع ضخیم تر آن برای سقف در طبقه ها استفاده می شود. اما نوع کم ضخامت ان برای سنگفرش نمودن محوطه ها مورد استفاده قرارمی گیرند.

کاربرد سنگدال بزرگ

همچنین این نوع سازه با ابعاد بزرگتر در مکان های نظیر: سقف پارکینگ های سراسری، به صورت پیش ساخته برای منازل مسکونی و مراکز تجاری، بهره وری به عنوان دال ترافیکی با استفاده در کف سازی در مکان های پر تردد کاربرد دارد.

ü      ویژگی ها و قابلیت دال های مجوف بتنی پیش تنیده

ü      مقاومت وایرها با تاب نهایی 1800 کیلوگرم بر سانتی متر مربع

ü      تاب خمشی زیاد با حداقل تغییر شکل خیز دهانه تحت بارهای بهرهبرداری

ü      امکان عبور لوله تأسیسات از داخل حفره های موجود بین دال ها

ü      دوام در برابر عوامل محیطی در دراز مدت

ü      سازگار با محیط زیست و محیط شهری

ü      سهولت در حمل و نقل، جابه جایی، نصب و پاکسازی

قیمت سنگدال بتنی

سنگ دال بتنی یک عضو سازه‌ای در ساختمان‌های امروزی است. دال‌های افقی بتنی ، معمولاً دارای ضخامتی بین ۱۰ تا ۵۰ سانتی‌متر بوده و بیشتر در سقف طبقات به کار برده می‌شوند. از دال‌های نازک‌تر نیز به عنوان سنگ‌فرش استفاده می‌گردد.

در بسیاری از ساختمان‌های مسکونی و صنعتی، هنگام ساختن طبقهٔ هم‌کف، از پی یا خاک زیر ساختمان، به عنوان تکیه‌گاه برای دال‌های بتنی ضخیم استفاده می‌شود.

در ساختمان‌های بلندمرتبه و آسمان‌خراش‌ها نیز با قرار دادن دال‌های بتنی پیش‌ساختهٔ کم‌ضخامت در بین قاب‌های فولادی، سقف هر یک از طبقات را درست می‌کنند.

این نوع دال بتنی  در گروه تولیدی نوین بتن تولید و در سه سایز مختلف به مشتریان عزیز عرضه میشود.

کاربرد دال بتنی

ü      سقف پیش ساخته جهت ساختمان های مسکونی، تجاری و صنعتی

ü      سقف پارکینگ های سراسری

ü      اجرای نهرهای عرضی و تقاطع ها

ü      کف سازی در مکان های ترافیکی و استفاده به عنوان دال ترافیکی

ü      پوشش کانال و نهرهای آب برای کاربری فضای سبز و پیاده رو

ü      سکوی نشیمن جایگاه ورزشی

ü      استفاده به عنوان پریدال

ü      قابلیت استفاده در سقف طبقات

ü      پوشش کامل و مناسب کانال های آب رسانی و نهرهای آب

ü      جهت استفاده در آبروها برای راهسازی

ü      قابلیت استفاده در معابر سکو و جایگاه ها

ü      استفاده به عنوان سکو در استادیوم های ورزشی

از جمله موارد عمده مصرف سنگدال های بتنی

پوشاندن جوی ها به منظور جلوگیری از انتشار آلودگی و رشد حیوانات موذی

عریض کردن معابر عمومی به منظور افزایش سطح پیاده رو ها (با هدف افزایش رفاه شهروندان و ارتقاء کیفیت شهر نشینی) و سطح سواره رو ها (با هدف تسهیل ترافیک و افزایش سطح عبور خودروها)

سنگدال بتنی پیش تنیده

در این قطعه بتنی، بتن با نسبت آب به سیمان 0.3 = w/c با پیشتنیدگی حدود 30% تاب کششی وایرهای فولادی و تأمین مقاومت خمشی و برشی، سبکی قطعه و دوام بلند مدت را در برابر عوامل محیطی فراهم میکند.

انواع سنگدال

در این بخش سنگدال‌ های مناسب ترافیک سبک، سنگین و فوق سنگین بررسی می‌‌شود.

دال بتنی  ترافیک سنگین:

سنگدال ترافیک سنگین که در معابر شهری ، جایگاهای سوخت و… مورد استفاده قرار میگیرد میبایست نوع شبکه و ضخامت آن در این موارد مورد کارشناسی قرار گیرد. در دال بتنی ترافیک سنگین میتوان سایز های میلگرد ها و ضخامت آن را به بالاترین سایز رساند.

 ترافیک سبک

نوع دیگر اسلب بتنی، موردی است که به عنوان درپوش و مکان های رفت و آمد عمومی (انسان) می باشد. در این نوع محصول طبق تولید ترافیک سنگین متریال استفاده شده: شن، ماسه، سیمان و آب توسط بتونیر مخلوط شده و توسط اپراتور برای قالب گیری آماده می شود. در این نوع سنگدال نیاز به استفاده از میلگرد سایز بالا نمی باشد. صرفا جهت تردد انسانی یا وسایل نقلیه سبک از قبیل موتور سیکلت و دوچرخه و… استفاده می شود.

ترافیک فوق سنگین:

در موارد خاص میتوان در تولید دال بتنی ، تعداد شبکه را به 2 عدد افزایش داد (شبکه دوبل). مواردی چون ترافیک فوق سنگین احتیاج به تقویت شبکه و ضخامت می باشد. در این روش شبکه های آماده شده توسط اسپیسر پلاستیکی آماده کرده و داخل قالب گذاشته می شود سپس بتن آماده توسط اپراتور داخل قالب  ریخته شده و ویبره می شود. بعد از مرحله قلاب گذاری توسط اپراتو ماله کشی شده و کار به اتمام می رسد.

مزایا اجرا دال بتنی  ترافیکی

§         صرفه جویی در مصرف مصالح

§         مقاومت در برابر آتش

§         طول عمر و سرعت بالای اجرا

§         مقاومت برشی بالا

انواع سنگدال موجود در بازار

§         دال بتنی ترافیکی 100

§         دال بتنی ترافیکی 120

§         دال بتنی ترافیکی 150

§         دال بتنی ترافیکی 200

§         دال بتنی ترافیکی 80

§         سنگدال بتنی پیش تنیده

ابعاد سنگدال ترافیکی

§         سنگدال ترافیکی ۱۵*۶۰*۸۰

§         سنگدال ترافیکی ۱۵*۶۰*۱۰۰

§         دال بتنی  ترافیکی ۱۵*۶۰*۱۲۰

§         دال بتنی  ترافیکی ۲۰*۶۰*۲۵۰

§         دال بتنی  غیرترافیکی ۱۰*۶۰*۸۰

§         دال بتنی  غیرترافیکی ۱۰*۶۰*۱۰۰

§         سنگدال غیرترافیکی ۱۰*۶۰*۱۲۰

سنگدال بتنی پیش تنیده

در ساخت سنگدال بتنی پیش تنیده این محصول از تکنیک پیشرفته ی پیش تنیدگی (پیش کشیدگی) استفاده می کند. در این سیستم،ابتدا کابل ها روی یک بستر پیش ساخته ،در حد فاصل دو انتها کشیده می شوند و بعد از بتن ریزی و کسب مقاومت لازم،با بریدن آن ها نیرو ی کششی موجود به صورت فشاری به بتن منتقل می شود.این کار با ایجاد یک تنش ثابت و دائمی pre-stress در بتن باعث خنثی شدن بخشی از تنش ناشی از بار های مرده و زنده در عضو بتنی می شود و در نتیجه مقاومت باربری عضو بتنی افزایش می یابد.از مزایای این سیستم می توان به نداشتن ترک های دائمی ،نداشتن خیز به سمت پایین ،قابلیت انعطاف پذیری و بهینه شدن هزینه ها اشاره کرد.

وایرهای مورد استفاده در این بتن مطابق با استانداردASTM A421 و BS5896 می باشد.

این وایرها دارای مقاومت نهایی 1770نیوتن بر میلیمترمربع و از نوع WAبا قطر 6میلیمتر می باشند.

انواع سنگدال بتنی

مسطح: این نوع فاقد پرتو هستند و در ستون پشتیبانی می شوند. این سازه یک سقف صاف ایجاد می کند.

معمولی: توسط ستون و پرتو پشتیبانی می شود. در این نوع با وجود اینکه عمق پرتو زیاد است اما ضخامت دال بتنی  کم است.

دال بتنی  با هسته توخالی: در این نوع حفره یا هسته ای از طریق واحد ایجاد می شود. هسته به عنوان کانال سرویس عمل می کنند.

مزیت سنگدال بتنی

§         صرفه جویی بالا در مصرف مصالح ساختمانی

§         مقاومت بالا در آتش سوزی

§         سرعت اجرای بسیار بالا

§         طول عمر بسیار بالا

§         دارا بودن مقاومت برشی بسیار بالا

§         سهولت در جا به جایی و همچنین پاکسازی

§         سازگاری مناسب با شرایط محیط زیست

§         مقاومت بالای وایر ها در زیر فشار 1800 کیلوگرم بر سانتی متر مربع

§         وجود حفره ها بین دال ها برای عبور دادن تاسیسات

نصب سنگدال بتنی

حتما باید افراد مناسب در اختیار باشد تا بتوان عمل پرداخت و عمل آوری با سرعت انجام شود. زیرا در دماهای مختلف گیرای بتن مختلف بوده و باید به آن توجه شود.

زمنی که این کار بر روی آن انجام می شود باید هموار و زهکشی شده باشد.

بتن باید به اندازه مناسب در قالب ها ریخته شود. این کار کمک می کند تا به سادگی بتونا سطح روی آن سنگدال بتنی را صاف نمود.

قالب ها باید به اندازه ای باشند که به سرعت بتوان عملیات صاف نمودن آن را انجام داد. ریختن بتن بیشتر در قالب ها مانع از سرعت انجام کار و دقت در اجرا می شود.

خرید سنگدال

تولید قطـعات بتنی اعم از جدول بتنی و سـنگـدال بتـنی یکی از بنیـادی ترین ارکان عمـران و آبادانی کشور به شمار میرود امروزه در تـمـامی شهـرها عـلی الخصوص تـهران بزرگ تـوجه خـاصی به مسئله تـولید و اجــرای جدول بتنی و دال بتنی  شـده اسـت و اینگونه قطعات بـتنـی به دلیــل تخـریـب یـخــبـنـدان و مجـاورت بـاران های اسـیدی در طــول یــک سال دچار آسیب چشمگیری شـده است لذا مسئولان را برآن داشته که نسـبت به تولـیـد جدول بتنی و سـنگـدال با مـواد اولــیـه و متد خاص اقـدام نماید.

یـکی از مهمتـرین دلایـلی که جدول بتنی و سنـگدال بـتنی پرسی را از دیگر قطعات بتنی قدیمی متمایز کرده هزینه تخریب جداول و سنگدال های بتنی آسیب دیده بوده و جایگزین کردن جدول بتنی و سنگدال پرسی این مشکل را بر طرف مینماید. بتن خشک به خاطر استفاده از آب کمتر به نسبت سیمان از مقاومت فشاری بالایی برخوردار میباشد و این امر باعث بالا رفتن مقاومت جداول و سنگدال بتنی علی الخصوص در مجاورت سرما و یخبندان و باران و افـزایـش طـول عمـر این قطعات میگردد.لازم به ذکر است طول عمر جداول و سنـگدال بـتنی به شرایط جوی آن منطقه بسـتگی دارد و هـر چه مواد اولیه و مراحل و نحوه تولید جدول بتنی و دال بتنی  دقیق تر و حسـاس تر انجام گـردد نتایج مـطلـوب تری را ارائه می نماید.
