استاندارد لوله مانیسمان

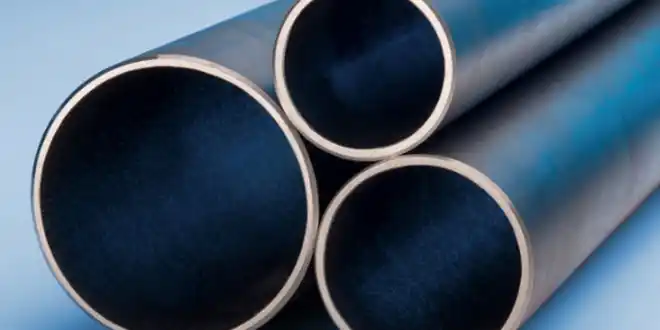

لوله مانیسمان (Seamless Pipe) نوعی لوله فولادی بدون درز است که به دلیل مقاومت بالا، یکنواختی ساختار و تحمل فشار زیاد، در صنایع نفت، گاز، پتروشیمی، بخار، هیدرولیک و تأسیسات صنعتی کاربرد گسترده ‌ای دارد. استاندارد لوله مانیسمان که عمدتاً توسط سازمان‌ هایی مانند ASTM، API و DIN تدوین شده است، تضمین‌ کننده کیفیت، ایمنی و کارایی این محصولات در صنایع مختلف می باشد. در ادامه به معرفی استاندارد لوله مانیسمان می پردازیم.

به طور کلی، لوله مانیسمان نوعی لوله فولادی بدون درز است که از طریق فرآیند کشش و نورد گرم تولید می ‌شود و به دلیل مقاومت بالا، عملکرد بسیار مطلوبی در برابر فشار، حرارت و خوردگی دارد.

روش نامگذاری لوله مانیسمان

برای تعیین سایز لوله مانیسمان از قطر نامی استفاده می ‌شود؛ پارامتری که در استانداردهای مختلف با دو روش NPS و DN تعریف می‌ شود.

1. نام ‌گذاری به روش NPS: NPS مخفف Nominal Pipe Size و بیانگر «سایز اسمی لوله» بر حسب اینچ است. این مقدار نشان‌ دهنده قطر داخلی تقریبی بوده و برای دسته‌ بندی لوله‌ ها در استانداردهای آمریکایی و بریتانیایی استفاده می ‌شود. در محاسبات وزنی و انتخاب لوله در آمریکا، روش NPS کاربرد بیشتری دارد.
2. نام‌ گذاری به روش DN: DN مخفف Diameter Nominal است و قطر نامی را بر حسب میلی‌ متر در استانداردهای اروپایی نشان می‌ دهد. با ضرب مقدار NPS در عدد ۲۵، می‌ توان قطر نامی لوله را به‌ صورت تقریبی بر حسب DN محاسبه کرد. این رابطه در طراحی و محاسبات مهندسی سیستم‌ های لوله ‌کشی کاربرد گسترده ‌ای دارد.

استاندارد DIN؛ مهم ترین استاندارد لوله مانیسمان

استاندارد DIN یکی از مهم ‌ترین استانداردهای بین ‌المللی در حوزه لوله‌ های فولادی، از جمله لوله ‌های مانیسمان (بدون درز) است. این استاندارد حاصل سال‌ ها تجربه، تحقیق و همکاری مشترک در سطح اروپا بوده و به‌ صورت یک استاندارد باز عمل می ‌کند؛ به این معنا که کارشناسان و متخصصان می‌ توانند در تدوین نسخه‌ های جدید آن مشارکت داشته باشند.

در میان استانداردهای مختلف این مجموعه، DIN 2448 به‌ طور خاص برای لوله ‌های فولادی بدون درز و مانیسمان استفاده می ‌شود. این استاندارد در واقع ترکیبی از چند استاندارد DIN مرتبط با لوله است که در یک ساختار یکپارچه ارائه شده است. این استاندارد، بر ابعاد دقیق لوله مانند قطر، ضخامت و تلرانس ‌ها تاکید دارد؛ موضوعی که نقش مهمی در عملکرد و دوام لوله در شرایط صنعتی ایفا می کند.

استاندارد لوله مانسیمان ASTM

استاندارد ASTM یکی از معتبرترین و جامع ‌ترین استانداردهای جهانی در حوزه آلیاژها و لوله‌ های فولادی است. این مجموعه بیش از ۱۲ هزار استاندارد دارد که بیش از ۱۰۰ مورد آن به لوله بدون درز و مانیسمان اختصاص یافته است؛ به همین دلیل یکی از اصلی ‌ترین مراجع برای انتخاب لوله مناسب در پروژه ‌های صنعتی محسوب می‌ شود. هنگام انتخاب لوله مانیسمان، بررسی استانداردهای ASTM نقش مهمی در تعیین کاربرد، فشار قابل تحمل و شرایط کاری لوله دارد.

در میان استانداردهای متعدد این مجموعه، 53 ASTM A و 106 ASTM A بیشترین کاربرد را دارند. لوله ‌های 53 A اغلب برای انتقال سیالاتی با فشار کم تا متوسط مناسب ‌اند و در سیستم‌ های آب‌ رسانی، انتقال هوا، بخار و مواد نفتی سبک استفاده می‌ شوند. در مقابل، لوله ‌های 106 A برای شرایط کاری سخت ‌تر طراحی شده‌ اند و توان تحمل فشار و دمای بالا را دارند. به همین دلیل در پالایشگاه‌ ها، نیروگاه‌ ها و خطوط انتقال بخار یا سیالات داغ به‌ کار می‌ روند. این استاندارد برای پروژه‌ هایی ضروری است که در آن ‌ها سیال با حرارت یا فشار زیاد جریان دارد و نیاز به لوله ‌ای با مقاومت مکانیکی بالا احساس می‌ شود.

ASME استاندارد لوله مانیسمان

استاندارد ASME توسط انجمن مهندسان مکانیک آمریکا در سال ۱۹۸۰ برای نظارت و کنترل کیفیت دیگ ‌های بخار و مخازن تحت فشار تدوین شد. از آنجا که بخش زیادی از کاربرد لوله ‌های مانیسمان در محیط‌ های تحت فشار و دمای بالا است، این استاندارد در انتخاب و استفاده از این نوع لوله نقش بسیار مهمی دارد. استانداردهای ASME در بسیاری از بخش ‌ها شباهت زیادی به استانداردهای ASTM دارند و در برخی موارد نیز کاملاً یکسان هستند.

در این میان، استاندارد 36.10 ASME B جایگاه ویژه ‌ای دارد؛ زیرا ابعاد لوله‌ های مانیسمان را برای محدوده‌ های مختلف دما و فشار مشخص می ‌کند. استاندارد لوله مانیسمان ASME تعیین می‌ کند که برای هر قطر لوله باید چه ضخامت جداره ‌ای انتخاب شود تا لوله توان تحمل فشار کاری را داشته باشد و در عملکرد آن مشکلی ایجاد نشود. به عبارت دیگر، 36.10 ASME B راهنمایی دقیق برای انتخاب ضخامت مناسب لوله در شرایط مختلف فشاری ارائه می ‌دهد و از بروز آسیب‌ های ناشی از انتخاب نادرست جلوگیری می ‌کند.

استاندارد لوله مانیسمان API

استاندارد API مخصوص صنعت نفت و گاز طراحی شده است؛ صنعتی که در آن سیالات قابل اشتعال و بعضاً خطرناک از داخل لوله‌ ها عبور می‌ کنند. به همین دلیل این استاندارد در مورد لوله‌ های بدون درز و مانیسمان اهمیت ویژه ‌ای دارد و دقت و ایمنی از اصلی ‌ترین ویژگی‌ های استاندارد لوله مانیسمان API به شمار می ‌رود. در میان استانداردهای مختلف این مجموعه، API 5L پر کاربرد ترین استاندارد برای لوله‌ های مانیسمان است.

استاندارد  API 5L برخلاف برخی استانداردهای دیگر، ابعاد مشخص و مستقل تعریف نمی ‌کند و برای تعیین ابعاد لوله‌ ها معمولاً به استانداردهای ASTM ارجاع می ‌دهد. تمرکز API بیشتر بر الزامات ایمنی، کیفیت، مقاومت فشاری و امکان استفاده اقتصادی است. به همین دلیل این استاندارد نقش مهمی در تضمین ایمنی خطوط انتقال نفت و گاز و بهینه‌ سازی عملکرد آن ها دارد.

جدول استاندارد لوله مانیسمان

لوله‌ های مانیسمان باید مطابق با استانداردهای بین ‌المللی تولید شوند تا در صنایع نفت، گاز، خودروسازی و هیدرولیک قابل استفاده باشند. در جدول زیر به برخی از مهم ‌ترین استانداردها اشاره خواهیم کرد:

نام استاندارد	کاربرد اصلی	ویژگی ها	محدوده استفاده
DIN (مانند DIN 2448)	لوله ‌های فولادی بدون درز در صنایع مختلف	استاندارد باز، تأکید بر ابعاد و تلرانس ‌ها	اروپا و صنایع عمومی
ASTM (مانند ASTM A53 و ASTM A106)	لوله‌ های مانیسمان صنعتی	تنوع بالا، تعیین خواص مکانیکی و شیمیایی	صنایع نفت، بخار، آب، فشار و دمای مختلف
ASME (مانند B36.10 ASME)	دیگ ‌های بخار، مخازن تحت فشار، لوله ‌کشی صنعتی	تعیین ضخامت مناسب برای فشارها و دماهای مختلف	محیط‌ های تحت فشار و دمای بالا
API (مانند API 5L)	خطوط انتقال نفت و گاز	تمرکز بر ایمنی، کیفیت و مقاومت؛ ارجاع ابعادی به ASTM	انتقال سیالات قابل اشتعال و خطرناک

اهمیت استاندارد لوله مانیسمان در تولید آن

استاندارد لوله مانیسمان نقش بسیار مهمی در کیفیت، ایمنی و عملکرد نهایی این نوع لوله ‌ها دارد. از آنجا که لوله‌ های بدون درز معمولاً در شرایط سخت مانند فشارهای بالا، دماهای شدید و انتقال مواد حساس مورد استفاده قرار می ‌گیرند؛ رعایت استانداردهای معتبر جهانی در فرایند تولید آن‌ ها ضروری است. این استانداردها مشخصات دقیقی برای ترکیب شیمیایی، خواص مکانیکی، ابعاد، تلرانس ‌ها و روش‌ های آزمون ارائه می ‌دهند و تولیدکنندگان موظف اند محصولی مقاوم، ایمن و قابل اعتماد عرضه کنند. در نتیجه، تطابق لوله مانیسمان با استانداردهای بین ‌المللی نه تنها عملکرد صحیح آن را در سیستم‌ های صنعتی تضمین می‌ کند؛ بلکه ریسک شکست، نشتی و خسارات احتمالی را نیز به میزان قابل توجهی کاهش می ‌دهد.
