انواع گریتینگ

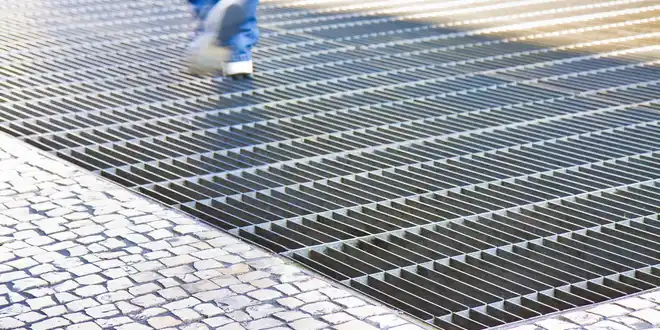

گریتینگ (grating)، نوعی صفحه مشبک است که از ترکیب اجزای طولی و عرضی تشکیل شده است و مقاومت بالا در تحمل بار، قابلیت فیلتر کردن هوا، نور و مایعات را دارد. همچنین، به دلیل مزایای ایمنی مانند ضد لغزش بودن، در بسیاری از پروژه های صنعتی و شهری به کار می رود. در واقع، این سازه به عنوان فیلتر عمل می کند و در کف استفاده می شود. با شناخت انواع گریتینگ می توانید بهترین انتخاب را برای هر محیط داشته باشید.
چرا که هر نوع گریتینگ با توجه به ساختار، جنس و طراحی سطح، برای کاربردهای خاصی مناسب است. به همین دلیل، بررسی انواع گریتینگ از نظر سازه، ایمنی، دوام و هزینه اهمیت بالایی دارد. گریتینگ ها از لحاظ جنس، ساختار و ظاهر به دسته های متعددی تقسیم می شوند که در ادامه، درباره هر یک از آن ها صحبت خواهیم کرد.
پرکاربردترین انواع گریتینگ که از فولاد، استنلس استیل یا چدن ساخته می شود، گریتینگ فلزی است. این نوع گریتینگ به دلیل مقاومت بالا در باربری، تحمل وزن زیاد و دوام طولانی، در پروژه های صنعتی، کارخانه ها، پله ها و سکوهای پر تردد کاربرد گسترده دارد. گریتینگ فلزی می تواند به صورت ساده، گالوانیزه یا مضرس (دندانهدار) تولید شود و بسته به نوع محیط، امکان مقاوم سازی در برابر خوردگی و زنگ زدگی دارد. استفاده از گریتینگ فلزی در محیط هایی با تردد بالا یا بار سنگین، ایمنی و دوام سازه را تضمین می کند و گزینه ای مطمئن برای پروژه های صنعتی و شهری محسوب می شود.
گریتینگ گالوانیزه یکی از متداول ترین انواع گریتینگ فلزی است؛ پس از ساخت شبکه فلزی، سطح آن با فرایند گالوانیزه گرم یا سرد پوشش داده می شود تا در برابر خوردگی، رطوبت و زنگ زدگی مقاومت پیدا کند. این پوشش باعث طول عمر بیشتر گریتینگ در محیط های مرطوب و صنعتی می شود. از گریتینگ گالوانیزه اغلب در پروژه های عمرانی و صنعتی به منظور پوشش کانال ها، سکوهای فلزی و کفپوش های صنعتی استفاده می کنند. این سازه علاوه بر مقاومت بالا، از نظر اقتصادی نیز مقرون به صرفه است.
گریتینگ استنلس استیل یا استیل ضد زنگ، از انواع گریتینگ فلزی به شمار می آید که به شکل ورق شیارخورده یا مش های استیل تولید می شود و در پوشش کانال های هدایت آب، کاربرد فراوانی دارد. این نوع گریتینگ به دلیل مقاومت بالا در برابر زنگ زدگی و خوردگی، برای محیط های در معرض مواد شیمیایی یا مرطوب بسیار مناسب است. گریتینگ استیل در صنایعی مانند مواد غذایی، دارویی، نفت و گاز یا فضاهایی که تماس با بخارات خورنده وجود دارد نیز استفاده می شود.
گریتینگ آلومینیومی ساختار مشبک دارد و از ورق یا نوار آلومینیومی تشکیل شده است. این نوع گریتینگ مقاومت خوبی در برابر خوردگی از خود نشان می دهد و وزن سبکی دارد. به همین دلیل، برای کاربردهایی مانند پلتفرم های قابل حمل، کف پوش های سقف، نردبان ها و سازه هایی که بار سنگینی ندارند، گزینه مطلوبی است. گریتینگ آلومینیومی، یکی از انواع گریتینگ فلزی محسوب می شود که بیشترین استفاده را در صنایع دریایی، صنایع غذایی، صنعت ساختمان، نفت و گاز دارد.
گریتینگ فایبرگلاس از ترکیب الیاف شیشه و رزین ساخته می شود و ویژگی هایی خاص خود را دارد. از جمله این ویژگی ها می توان به وزن سبک، مقاومت شیمیایی بالا، عایق حرارت و الکتریسیته اشاره کرد. کاربردهای گسترده گریتینگ فایبرگلاس یا کامپوزیت در سقف کانال، درپوش منهول، پله ها، عرشه کشتی، فضاهای شیمیایی و صنایع پتروشیمی است.
گریتینگ چدنی، از آلیاژ کربن و آهن ساخته می شود و مقاومت فشاری بسیار بالایی دارد. همچنین، از انواع گریتینگ گالوانیزه،فلزی یا فایبرگلاس، سنگین تر است. به همین دلیل، در مکان هایی که تردد وسایل سنگین یا بار زیاد وجود دارد، مورد استفاده قرار می گیرد. بیشترین کاربرد گریتینگ چدنی در پوشش کانال های هدایت آب است.
اما در رمپ پارکینگ یا مسیرهایی که ترافیک سنگین دارند نیز این نوع گریتینگ گزینه ای مطمئن محسوب می شود. البته در سال های اخیر، به دلیل ایجاد تنوع در متریال، گریتینگ چدنی کمتر از سابق مورد استقبال قرار می گیرد؛ چرا که وزن سنگین، نقطه ذوب پایین، مقاومت کم در برابر ضربه و قیمت بالا دارد.
گریتینگ مضرس یا پله، همان گریتینگ ضد لغزش است که در آن تسمه باربر و گاهی رابط، دندانه دار یا آج دار تولید می شود تا اصطکاک سطحی افزایش پیدا کند. این نوع گریتینگ در محیط هایی که رطوبت بالا است یا احتمال لغزش وجود دارد، مانند پله ها، سکوهای مرطوب یا معابر لغزنده، کاربرد فراوان دارد. در برخی از پروژه های نفت، گاز یا پتروشیمی، به کار گیری انواع گریتینگ های معمولی، خطرناک است و برای افزایش ایمنی باید از گریتینگ مضرس استفاده شود.
این مدل یکی از پرکاربردترین و محکم ترین انواع گریتینگ فلزی است و در آن تسمه باربر به صورت عرضی با تسمه رابط به صورت طولی و با استفاده از تکنیک جوشکاری به هم متصل می شود. وزن بالا، استحکام قابل توجه و قابلیت تحمل بار در این نوع گریتینگ بسیار قوی است، به همین دلیل، در صنایع سنگینی مثل کارخانه ها، سکوها و راهروهای صنعتی کاربرد دارد.
در گریتینگ تسمه در نیم تسمه، از نیم تسمه برای رابط های طولی استفاده می شود و تسمه نقش عنصر باربر را دارد. این طراحی منجر به کم شدن وزن، بدون کاهش استحکام کلی شبکه می شود. مدل تسمه در نیم تسمه برای کاربردهایی مناسب است که نیاز به استحکام متوسط و وزن پایین دارند. بیشترین کاربرد این نوع گریتینگ در راهروهای ساختمانی یا پلتفرم هایی است که لازم نیست بار قابل توجهی را تحمل کنند.
تسمه در میلگرد از انواع گریتینگ است که در آن به جای رابط تسمه، از میلگرد استفاده می شود. این میلگرد در محور طولی قرار می گیرد و تسمه فلزی، نقش عنصر باربر اصلی را ایفا می کند. چنین ساختاری باعث می شود وزن گریتینگ کم شود؛ اما باربری قابل قبولی داشته باشد. این نوع گریتینگ برای استفاده در فضاهای صنعتی سبک، سکوهای نگهداری، رمپ پارکینگ، پله اضطراری، نرده و حفاظ ساختمان، پله های اسپیرال در مخازن صنعتی و کانال ها و دریچه ها در شهرسازی طراحی شده است.
در گریتینگ تسمه در چهار پهلو تابیده به جای تسمه یا میلگرد، از پروفیل چهار پهلو به عنوان رابط استفاده می شود. این طراحی مزایای بسیاری دارد که از جمله آن ها می توان به افزایش سطح تماس و پایداری بالا اشاره کرد. این مدل به دلیل وزن بیشتر و مقاومت بالاتر از انواع گریتینگ ، در پروژه های صنعتی، سکوهای با بار سنگین و اسکلت های بزرگ صنعتی کاربرد دارد.
انواع گریتینگ از لحاظ ظاهر به سه دسته تقسیم می شوند که یکی از آن ها گریتینگ مشبک است. در این گریتینگ از تسمه و نیم تسمه استفاده می شود و طرح های آن به شکل مربع و مستطیل است. گریتینگ مشبک، تعادلی میان باربری، وزن و عبور جریان ایجاد می کند و در بسیاری از پروژه های عمومی و صنعتی، برای کف پوش پلتفرم ها، درپوش کانال و نرده ها به کار می رود.
یکی دیگر از انواع گریتینگ از نظر ظاهر، گریتینگ اسلات است که در آن حفره ها یا شکاف ها به صورت خطوط موازی یا نرده ای شکل طراحی شده اند. این طراحی باعث تخلیه بسیار خوب مایعات و ذرات می شود و گزینه مناسبی برای کاربرد در کانال های آب، معابر صنعتی، محیط های مرطوب و مناطقی است که نیاز به زهکشی دارند.
در گریتینگ پانچ، سوراخ هایی به شکل دایره یا مربع با پانچ کردن ورق یا تسمه ایجاد می شوند. این مدل ظاهر متفاوتی دارد و معمولا در مکان هایی به کار می رود که زیبایی ظاهری و طراحی شبکه مهم است. همچنین، گریتینگ پانچ، امکان عبور نور و هوا را به خوبی فراهم می کند. کاربرد این گریتینگ در پوشش کانال ها، پنل های تزئینی یا فضاهایی است که نیاز به تهویه دارند.
شناخت انواع گریتینگ کمک به سزایی به انتخاب درست در پروژه ها می کند؛ انتخابی که نه فقط بر ایمنی و دوام تاثیر دارد، بلکه هزینه ها را در درازمدت کاهش دهد. اگر محیط پروژه مرطوب یا لغزنده باشد، گریتینگ مضرس گزینه ی مناسبی است؛ اما در کاربردهایی که وزن اهمیت دارد، گریتینگ آلومینیومی یا کامپوزیتی پیشنهاد می شوند.
در شرایط بار سنگین، انواع فلزی مثل گریتینگ تسمه در تسمه یا چدنی عملکرد بسیار خوبی دارند. به علاوه، طراحی سطح (پانچ، اسلات، مشبک) نیز به نحوه جریان مایعات، تهویه و ظاهر پروژه کمک می کند. پس قبل از اقدام برای خرید گریتینگ، باید نیازسنجی دقیق انجام شود.
شناخت انواع گریتینگ به طراحی ایمن و اقتصادی پروژه کمک می کند؛ با توجه به تفاوت ها، نیاز پروژه و بودجه می توانید مناسب ترین نوع را انتخاب کرد.
گریتینگ مضرس برای افزایش اصطکاک سطح طراحی شده تا خطر لغزش در محیط های مرطوب، روغنی یا شیب دار را کاهش دهد.
وقتی محیط خورنده، اسیدی یا آلوده به مواد شیمیایی باشد یا هنگامی که وزن پایین و عایق الکتریکی مهم است، گریتینگ کامپوزیتی گزینه ای ایده آل محسوب می شود.
خیر؛ فلز قوی و باربر است؛ اما در برخی محیط ها دچار خوردگی یا زنگ زدگی می شود. در این موارد، انواع گالوانیزه، استنلس استیل یا کامپوزیتی مناسب ترن هستند.
طراحی سطح بر تخلیه مایعات، عبور هوا، دید به زیر گریتینگ و ایمنی تاثیر دارد. برای مثال، اسلات برای زهکشی مناسب است و پانچی ظاهر تزئینی یا تهویه خوبی دارد.
