انواع تابلو برق

تابلو برق محل قرارگیری انواع کلیدهای قطع، فرمان و تجهیزات حفاظتی است که متناسب با نوع کاربرد، برای کاهش احتمال خطا در سایز ها و انواع مختلفی در دسترس است. تابلوهای برق براساس سطح ولتاژ و درجه حفاظت موردنیاز به دو دسته فشار متوسط و فشار ضعیف تقسیم می شوند که تابلوهای LV در سطح ۱۰۰۰ ولت و تابلو های MV از ۱۰۰۰ تا ۳۶۰۰۰ ولت ساخته می شوند.

علاوه بر آن خرید تابلو های برق از نظر فرکانس، جریان، کسینوس فی، توان و… نیز صورت می گیرد.

تابلو برق
تابلو برق

تابلو برق ساختمان

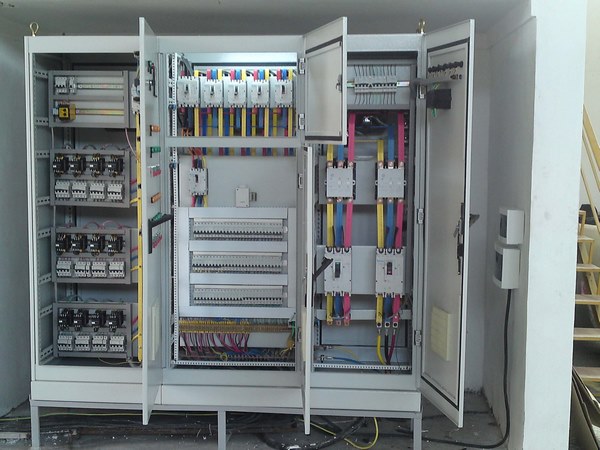

تابلوهای برق ساختمانی همانطور که از نامشان مشخص است، برای محیط های مسکونی مورد استفاده قرار می گیرند. تابلو کنتور

تابلو کنتور برق (اصلی)

تابلو کنتور (Main) وظیفه تغذیه کل سیستم ساختمان را از ترانس و یا ژنراتور بالا دست دارد که شامل سه قسمت ورودی برق، کنتور و خدمات است. در قسمت ورودی تابلو کنتور ، یک یا دو سیم موازی و یا دو سیم ورودی به همراه کوپلینگ متصل به مدارات حفاظتی و کنترلی، سرویس را دریافت و از طریق تابلوبرق عمومی، سیم و کابل های کوچک تر را در سراسر واحدها هدایت می  کند.

مدارات کنترلی و حفاظتی شامل کلید قطع بار اصلی، قطع برق ساختمان به صورت یک جا و کلید های قطع اختصاصی بار ، در یک نقطه هستند که فیوزها را تغذیه می کنند. خروجی هر فیوز وارد کنتور برق می شود که در نهایت خروجی هر کنتور به کلید مینیاتوری هر ّواحد متصل می شود. قسمت خدمات تابلو برق شامل خط تلفن، ترانس آیفون و یا تابلوهای زیردستی است که وجود آن در تمامی تابلوهای برق اصلی الزامی نیست.

تابلو کنتور
تابلو برق کنتور (اصلی)

تابلو برق عمومی

تابلو برق عمومی که وظیفه تقسیم برق مشاعات ساختمان را دارد که آیفون تصویری ، پارکینگ ، راهروها ، پشت بام و آسانسور شامل آن می شود.

تابلو برق مینیاتوری

تابلو برق مینیاتوری برای توزیع انرژی به روشنایی و پریزهای برق در قسمت های مختلف یک واحد است که از فیدر تابلو کنتور برق تغذیه می شود. این تابلو دارای کلید اصلی اتوماتیک MCCB و در قسمت خروجی شامل کلید های مینیاتوری  یا کمپکت MCB برای کنترل جریان است که حفاظت مورد نیاز توسط مکانیزم موجود در هر کلید تأمین می شود.

تابلو آسانسور

تابلو آسانسور شامل دو تابلو فرمان و تابلوی برق آسانسور است. تابلوی فرمان از قطعات اصلی در نصب و راه اندازی آسانسور است. تابلو برق آسانسور از قطعات الکترونیکی آسانسور است که برای انتقال انرژی الکتریکی به تابلو فرمان مورد استفاده قرار می گیرد.

تابلو برق صنعتی

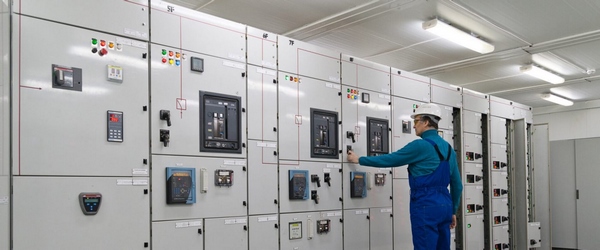

در کارخانجات و فضا های صنعتی به دلیل بالا بودن سطح ولتاژ و جریان، استفاده از تابلو کنتور ، حفاظت لازم برای سیستم را برآورده نمی کند؛ به همین دلیل از انواع تابلوهای برق صنعتی استفاده می شود. در ادامه انواع تابلوی صنعتی شرح داده می شود.

تابلو برق صنعتی
تابلو برق صنعتی

تابلو برق کنترلی

برای کنترل و ارتباط با سایر تابلوها از تابلو کنترل استفاده می شود که بسته به نوع سیستم می تواند به صورت تمام اتوماتیک، نیمه اتوماتیک و دستی طراحی شود. در سیستم هایی که حساسیت بالایی دارند و خط تولید بصورت پیوسته کار می کند، مانند کارخانجات فولادسازی، شیشه سازی و… که سیستم باید دائم تحت کنترل باشد، اکثراً از تابلو کنترل (PLC) استفاده می گردد تا با نظارت پیوسته بر کل سیستم، امکان وجود خطا را به حداقل برساند.

همچنین از دیگر مزایای سیستم PLC، کم کردن حجم قطعات الکتریکی و مکانیکی مدارها، آسان نمودن عیب یابی، تعمیر و نگهداری در سیستم است که به واسطه سرعت بالای عملکرد و پاسخ دهی، باعث افزایش تولید و بازدهی دستگاه می شود. برای مثال می توان به تابلو برق ساختمان سیستم کنترل توزیع (DCS) اشاره کرد که اساس کنترل آن PLC است و شامل چند CPU است که عملکرد هر عضو را به صورت جداگانه کنترل می کنند.

برای کنترل یک یا چند عدد موتور تک فاز یا سه فاز القایی، روشن خاموش کردن و یا کنترل دور و گشتاور از تابلو های کنترل موتوری استفاده می شود. همچنین این تابلو ها معمولاً پارامتر های ولتاژ، جریان برق، توان و غیره را اندازه گیری و ثبت می کنند. در برخی موارد نیز اگر خطایی در جریان رخ دهد، توسط این تابلو ها نمایش داده می شوند.

تابلو بانک خازنی

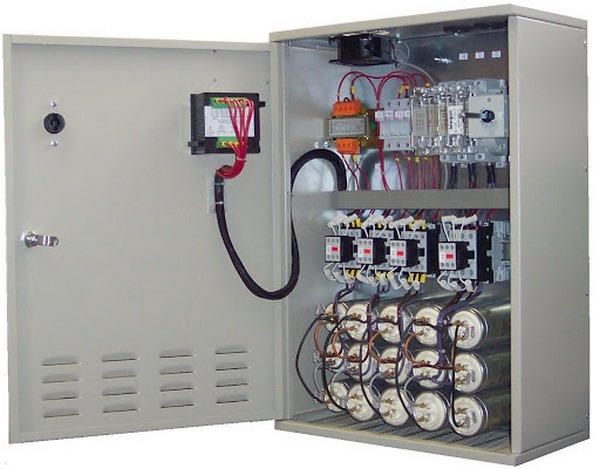

به دلیل وجود موتور القایی و بارهای سلفی در محیط های بزرگ همچون کارگاه ها، کارخانه ها، مراکز تجاری و غیره، تابلو بانک خازنی مورد استفاده قرار می گیرد. تا با اصلاح ضریب قدرت و حذف اثر سلفی موتورها، مقدار توان تلف شده به دلیل اختلاف فاز جریان و ولتاژ را کاهش دهد.

تابلو بانک خازنی
تابلو بانک خازنی

تابلو توزیع صنعتی

تابلو توزیع صنعتی به تابلوهایی گفته می شود که جریان سه فاز یا تک فاز واحد صنعتی را به کمک کلیدها و تجهیزات حفاظتی مختلف، بین تجهیزات مصرف کننده توان یا تابلوهای موجود در یک واحد صنعتی تقسیم می کنند. تابلو های توزیع صنعتی دارای ساختاری شبیه یکدیگر هستند. در این تابلوها معمولا یک کلید اصلی برای قطع جریان کل تابلو مانند کلید اتوماتیک  MCCB، کلید فیوز و یا کلیدهای ACB استفاده می شود. بعد از کلید اصلی یک سری کلید دیگر به عنوان سطح دوم یا زیر دسته برای حفاظت انتخاب می شوند.

انواع کلید تابلو برق

تابلو برق ساختمان از قطعات و تجهیزات بسیاری تشکیل می شود، از جمله این تجهیزات، ریل، داکت و تجهیزات حفاظتی هستند.

ریل و داکت

ریل و داکت برای نصب تجهیزات تابلو برق مانند: کلید مینیاتوری، فیوز و غیره و ریل استفاده می شود که دارای دو نوع ریل مینیاتوری و ریل RCT است. متناسب با نقشه طراحی شده تابلوی برق، بر روی سینی داکت‌کشی انجام می شود.

داکت و ترانکینگ
ریل و داکت تابلو برق

کنتاکتور

کنتاکتور برق نوعی کلید الکترومغناطیسی است که جهت قطع و وصل کردن مدار های حفاظتی داخل تابلوی برق از طریق یک سیم پیچ مغناطیسی بکار برده می شود. با تحریک یا وصل شدن این سیم پیچ مغناطیسی یا بوبین وصل می گردد و مدار سه فاز یا تکفاز را وصل می کند. همچنین با قطع شدن ولتاژ کنتاکتور ، بوبین قطع می گردد. از پرکاربردترین آمپرهای کنتاکتورها می توان به ۹ تا ۸۰۰ آمپر اشاره کرد. از کنتاکتورها برای کنترل بارهای مختلف الکتریکی اعم از الکتروموتور ها، بانک های خازنی، گرمکن های الکتریکی سایر تجهیزات الکتریکی استفاده می شود.

قطعات تابلو برق
کنتاکتور

انواع رله ها

رله حرارتی (بی متال)

برای حفاظت از موتورهای الکتریکی در مقابل اضافه بار، از رله حرارتی بی متال در تابلو برق استفاده می شود. اساس کار این رله ها بر پایه اختلاف ضریب انبساط طولی دو فلز به کار رفته است. از آن جایی که ضریب انبساط طولی یکی از فلزات بیشتر از دیگری است. دو فلز با هم به سمت فلزی که ضریب انبساط طولی کمتری دارد خم می شود. در نتیجه مسیر عبور جریان کنتاکت ها باز و مدار قطع می شود.

رله کنترل فاز

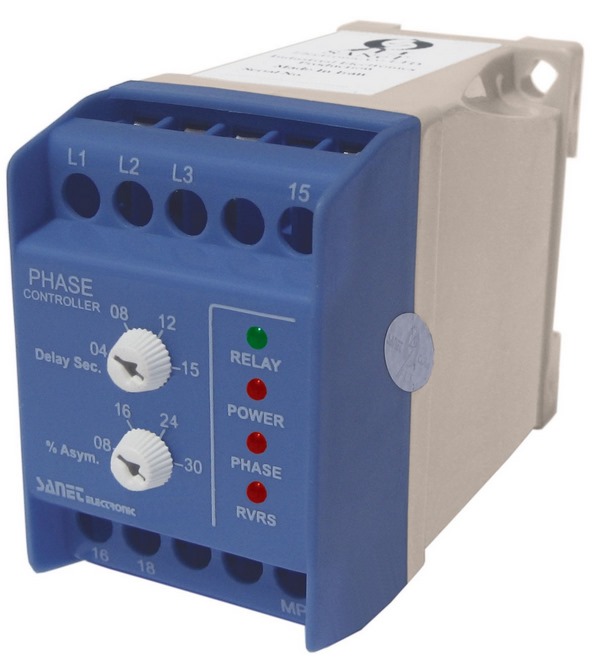

در صنعت جهت حفاظت از الکتروموتور ها در برابر اختلالات ولتاژ، تغییر توالی فاز، قطع یک فاز، عدم تقارن ولتاژ شبکه، کاهش ولتاژ شبکه از رله کنترل فاز استفاده می شود. در صورت بروز خطا، رله کنترل فاز بار را قطع کرده و پس از رفع خطا، دستگاه زمان سنجی را آغاز می کند به طوری که پس از اتمام زمان انتخاب شده سیگنال وصل شده و رله داخلی دستگاه وصل می شود.

رله سوپر کنترل فاز

رله های کنترل فاز، دو فاز شدن را قبل از ورودی خود تشخیص می دهند ولی قادر به تشخیص قطع شدن جریان در سر کلاف موتور نیستند؛ بنابراین برای مدارهایی که دارای حساسیت بالایی هستند، جهت حفاظت بعد از کنتاکتور در تابلو برق از رله سوپر کنترل فاز استفاده می شود. این رله ها عمل حفاظت را در برابر قطع فاز شبکه، اتصال ناقص کنتاکتور، افت ولتاژ شبکه و جابه جایی فازها انجام می دهند.

تجهیزات تابلو برق صنعتی
رله کنترل فاز

قطعات تابلو برق

کلیدهای گردان

کلید جداکننده ای از نوع زبانه ای است که برای قطع و وصل جریان تابلو یا وسایل الکتریکی و یا تغییر جهت دور موتور های الکتریکی کوچک به کار می رود.

کلید اتوماتیک

از آن جایی که فیوزها نمی توانند عمل حفاظت موضعی در شبکه های مختلف و قطع همزمان سه فاز را به طور کامل و بدون نقص انجام دهند، از کلید اتوماتیک استفاده می شود. این کلید ها برای حفاظت مدار الکتریکی در برابر آسیب های به وجود آمده به خاطر جریان بیش از حد ناشی از اضافه بار یا اتصال کوتاه، استفاده می شود. عملکرد اصلی آن این است که به قطع جریان پس از تشخیص خطا کمک می کند. کلید های اتوماتیک در اندازه های مختلف برای کاربرد های مختلفی مانند مدار های کم جریان تا تابلوهای برق بزرگ برای حفاظت از مدارهای ولتاژ بالا ساخته می شوند.

کلید مینیاتوری

این کلیدها به دلیل داشتن خصوصیاتی از قبیل قطع هم زمان سه فاز، قابلیت استفاده پس از هر بار قطع بار و غیره کاربرد فراوانی دارند. این کلید به دلیل داشتن رله مغناطیسی برای حفاظت اتصال کوتاه، رله حرارتی (بی متال) برای حفاظت اضافه بار و کلید جداکننده، در اصل نوعی کلید خودکار است که قابلیت قطع کنندگی زیر بار و جداکنندگی را دارد.

قطعات تشکیل دهنده تابلو برق
کلید مینیاتوری

کلید محافظ جان (RCB)

 این کلید با نام کلید جریان تفاضلی نیز شناخته می شود که وظیفه اصلی آن قطع مدار در صورت بروز جریان نشتی است.

طراحی و ساخت تابلو برق

طراحی و ساخت انواع تابلوهای برق شامل چهار مرحله جوشکاری و برشکاری، رنگ کاری، مونتاژ تابلو و مونتاژ قطعات است. بدنۀ اصلی آن اغلب از فولاد ضد زنگ با ضخامت حدودی ۱.۵ تا ۲.۵ میلیمتر است که انتخاب این ضخامت وابسته به کاربرد و مکان نصب است. سایز تابلو متناسب با کاربرد، تجهیزات مورد نیاز و نوع چینش در نقشه تابلو برق ساختمان است. رنگ کاری تابلوی برق شامل چهار مرحله چربی زدایی، زنگ زدایی و فرزکاری، رنگ کاری و پخت رنگ متناسب با نوع آن است. در مرحله مونتاژ تابلو، قطعات رنگ کاری شده به کمک پیچ و مهره و یا پانچ روی هم سوار می‌شوند.

نقشه تابلو برق

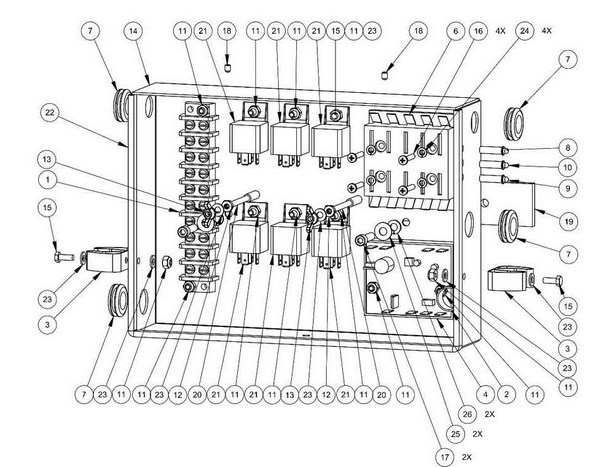

نقشه تابلو برق

جریان مصرفی تابلو با حدود ۲۰ درصد اضافه جریان، جریان لحظه ای بارهای موتوری، قدرت تحمل اتصال کوتاه، حفاظت تابلو برق در برابر ورود اجسام خارجی، نحوه دسترسی و حفاظت های در نظر گرفته شده، از عوامل تعیین کننده در طراحی تابلوهای برق هستند. در مونتاژ قطعات تابلو برق، بر اساس نقشه برق موجود، ریل ها روی سینی تابلو نصب می شوند. همچنین برای عبور منظم کابل ها، داکت کشی صورت می گیرد و هریک از تجهیزات براساس نقشه در محل خود نصب می شوند.

نصب تابلو برق

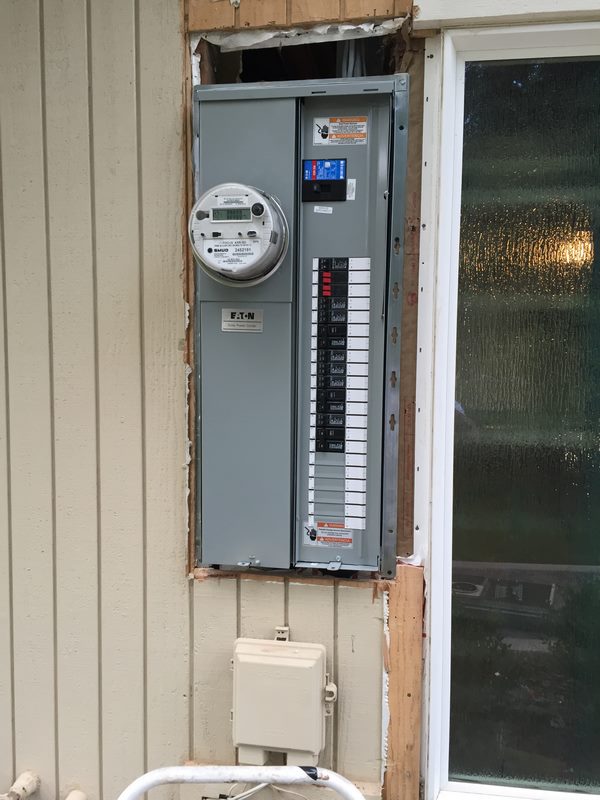

نصب تابلو‌های برق براساس نوع محفظه آن ها به صورت دیواری و یا ایستاده در فضای باز و یا بسته انجام می‌شود.

تابلو برق روکار

این مدل از تابلو که بیشترین مصرف را در بین گروه تابلوهای برق دارد اکثراً بصورت پیش ساخته در سایزهای مشخص خریداری می شود.

تابلو برق توکار

این تابلو بیشتر در ساختمان‌های در حال ساخت کاربرد دارد و به صورت پیش ساخته در اندازه‌های مشخص خریداری می شود.

تابلو برق بسته

این نوع تابلوهای برق دارای محفظه تمام بسته ای است که همه قطعات و تجهیزات در داخل آن قرار می گیرند. که خود به دو نوع پوشیده و کمدی تقسیم می شود. در نوع پوشیده داخل این تابلوهای برق به صورت بخش بندی است به طوری که در صورت بروز خطا در هر بخش آن خطا به بخش دیگر منتقل نمی شود.

انواع تابلو برق
تابلو برق ایستاد

تابلو برق‌ کشویی

با توجه به نیاز صنایع در کاهش حجم تجهیزات، امروزه استفاده از تابلو برق کشویی مورد توجه قرار گرفته است. تعمیر، نصب و نگه داری این نوع به دلیل قرار گرفتن تمامی فیدرها و مدارات کنترلی حجیم در یک سلول به آسانی صورت می گیرد.

تابلو رک (Rack)

تابلو رک به صورت قفسه ای است که تجهیزات الکترونیکی، مخابراتی و غیره روی آن نصب می‌شوند. تابلو سوئینگ نوعی رک می باشد که دارای درب متحرک بوده و امکان دسترسی به پشت تجهیزات در آن وجود دارد.

قیمت تابلو برق

قیمت تابلو برق متناسب با کاربرد، نوع و سایز آن متفاوت است. به همین دلیل خرید تابلو برق ساختمان کاملاً به نوع کاربرد آن از جمله ساختمانی، صنعتی و محل نصب . همچنین قیمت آن وابسته است. معمولاً تابلوهای برق ساده به صورت از پیش ساخته خریداری می شوند و قیمت آن ها نسبت به تابلوهای طراحی شده ارزان تر است. در صورت نیاز به طراحی برای کاربردهای خاص، لازم است سفارش داده شود.

برای مطالعه بیشتر:

نصب تابلو برق کارگاهی

فهرست سازندگان تابلو برق و تجهیزات الکتریکی

نصب تابلو کنتور

نصب تابلو فرمان آسانسور

لوله کشی برق ساختمان

استانداردهای برق

قرارداد تاسیسات برقی

برقکاری ساختمان

نقشه سیم کشی ساختمان
